Khớp Kết Nối RDM Trên Bàn MA2

Khớp Thủ Công Với Đèn (Match to Fixture Manually)

Việc khớp thủ công với đèn là phương pháp được ưu tiên khi bạn không chắc chắn liệu đèn MA Fixture và RDM Fixture có cùng địa chỉ DMX và cùng footprint DMX hay không. Nếu bạn đã kiểm tra kỹ địa chỉ DMX và footprint DMX, hãy sử dụng chức năng khớp tự động theo patch (Auto-Match by Patch).

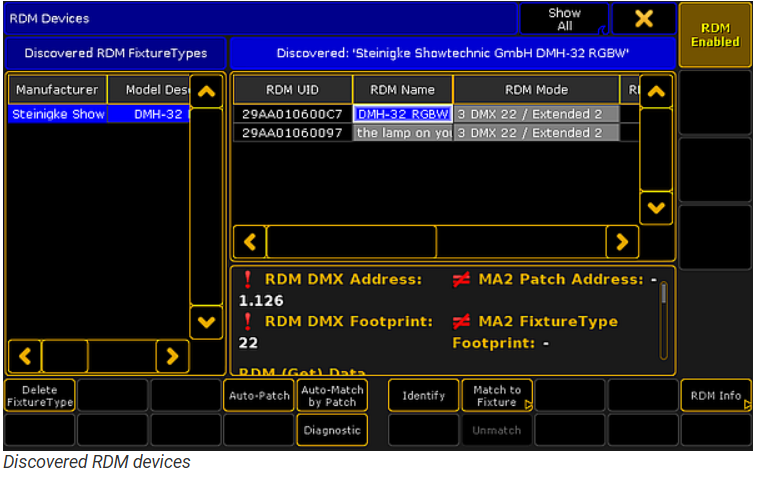

Thiết Bị RDM Đã Được Phát Hiện

Yêu cầu:

• RDM đã được bật.

Các bước thực hiện:

1. Nhấn Setup, sau đó chọn Show tại Patch & Fixture Schedule.

2. Giao diện Edit Setup sẽ mở ra.

3. Nhấn vào RDM Devices ở góc dưới bên phải.

4. Cửa sổ RDM Devices sẽ xuất hiện.

5. Để chọn loại đèn muốn khớp, hãy nhấn vào loại đèn tương ứng trong danh sách Discovered RDM FixtureTypes.

6. Các đèn thuộc loại đèn đã chọn sẽ hiển thị ở phía bên phải cửa sổ RDM Devices.

7. Nhấn vào đèn mong muốn trong bảng để chọn nó.

8. Nếu bạn muốn xác định đèn trong hệ thống chiếu sáng, hãy nhấn Identify.

   • Chế độ Identify sẽ kích hoạt đèn được chọn.

   • Để biết thêm thông tin, hãy tham khảo hướng dẫn sử dụng đèn.

9. Nếu bạn đã chọn đúng đèn trong bảng, hãy nhấn Match to Fixture.

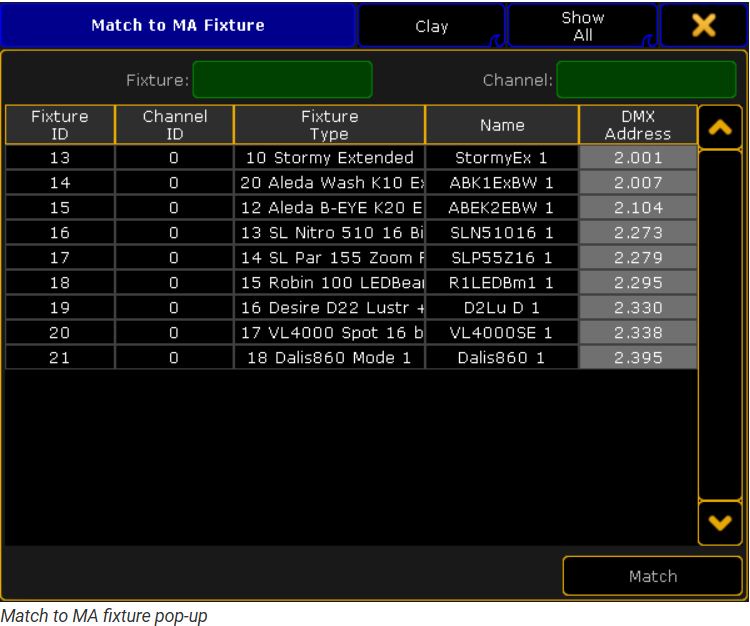

Cửa Sổ Match to MA Fixture

Một cửa sổ Match to MA Fixture sẽ xuất hiện, hiển thị tất cả các đèn đã được patch.

Để quản lý dễ dàng hơn, bạn có thể:

• Sử dụng thanh tìm kiếm màu xanh lá để tìm kiếm theo ID đèn hoặc ID kênh.

• Chọn một lớp patch từ thanh tiêu đề.

• Lọc hiển thị để chỉ xem tất cả đèn (All fixtures), đèn chưa khớp (Unmatched fixtures), hoặc loại đèn hiện tại (Current FixtureType only).

Khớp Đèn:

• Nhấn vào đèn mong muốn trong bảng, sau đó nhấn Match.

Lưu ý quan trọng:

• Universe RDM và Universe DMX phải giống nhau.

• Nếu không trùng khớp, hãy kiểm tra lại cài đặt mạng trong Setup -> Network -> MA Network Configuration hoặc kiểm tra dây DMX.

• Nếu khớp thành công, hệ thống sẽ hiển thị dấu kiểm màu xanh lá bên dưới bảng đèn.

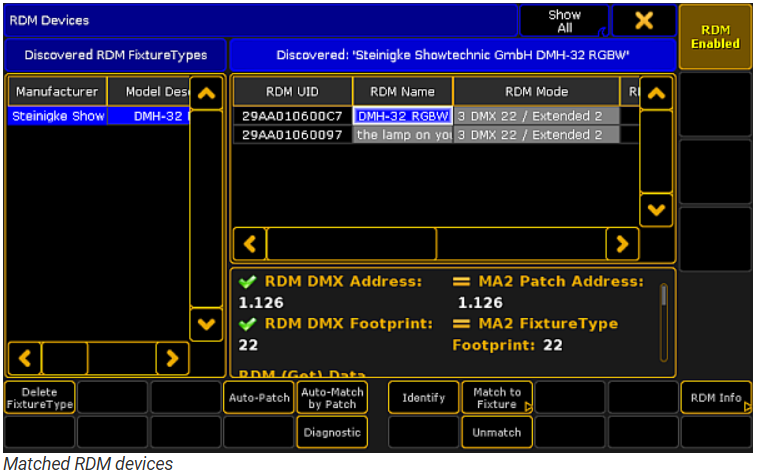

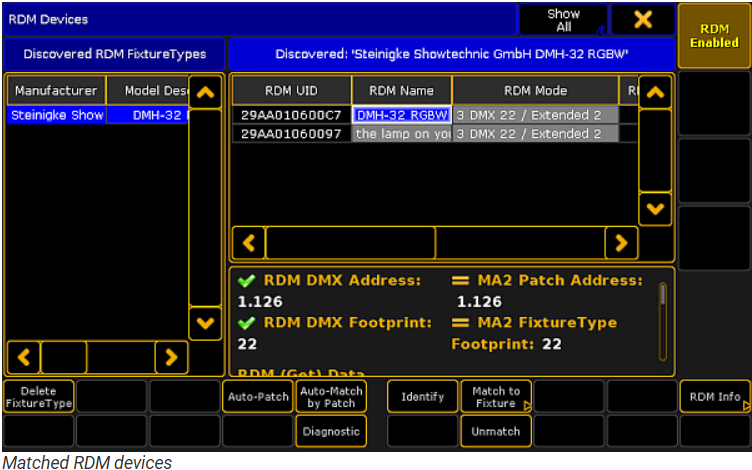

Thiết Bị RDM Đã Được Khớp (Matched RDM Devices)

Khi quá trình khớp hoàn tất, các đèn đã được liên kết thành công với thiết bị RDM.

Khớp Tự Động Theo Patch (Auto-Match by Patch)

Lưu ý quan trọng:

• Hãy đảm bảo rằng đèn MA Fixture và RDM Fixture có cùng địa chỉ DMX và cùng footprint DMX.

• Nếu không trùng khớp, hãy sử dụng phương pháp khớp thủ công.

• Chức năng khớp tự động theo patch giúp bạn nhanh chóng khớp các đèn với nhau.

Các bước thực hiện:

1. Nhấn Setup, sau đó chọn Show tại Patch & Fixture Schedule.

2. Giao diện Edit Setup sẽ mở ra.

3. Nhấn vào RDM Devices ở góc dưới bên phải.

4. Cửa sổ RDM Devices sẽ xuất hiện.

5. Để chọn loại đèn muốn khớp, hãy nhấn vào loại đèn trong danh sách Discovered RDM FixtureTypes.

6. Các đèn thuộc loại đèn đã chọn sẽ hiển thị ở phía bên phải cửa sổ RDM Devices.

7. Nhấn vào đèn mong muốn trong bảng để chọn nó.

8. Nếu bạn muốn xác định đèn trong hệ thống chiếu sáng, hãy nhấn Identify.

   • Chế độ Identify sẽ kích hoạt đèn được chọn.

   • Để biết thêm thông tin, hãy tham khảo hướng dẫn sử dụng đèn.

9. Nhấn Auto-Match by Patch.

Quy trình khớp tự động:

• Phần mềm sẽ kiểm tra xem có đèn MA Fixture nào có cùng địa chỉ DMX và footprint DMX hay không.

• Nếu có đèn phù hợp, quá trình khớp tự động sẽ hoàn tất.

• Khi khớp thành công, hệ thống sẽ hiển thị dấu kiểm màu xanh lá bên dưới bảng đèn.

Gợi ý:

Bạn cũng có thể sử dụng từ khóa RdmAutomatch trong dòng lệnh để thực hiện khớp tự động các thiết bị RDM.
