Cáp ngầm 3 lõi 0,6/1kV – Cu/XLPE/PVC/DSTA/PVC
Cáp ngầm 3 lõi Cu/XLPE/PVC/DSTA/PVC 0,6/1kV là dòng cáp điện lực hạ thế sử dụng ba ruột dẫn bằng đồng (Cu), được cách điện XLPE, có lớp bọc trong PVC, giáp băng thép DSTA và vỏ bọc PVC bên ngoài. Kết cấu cáp có giáp giúp tăng khả năng bảo vệ cơ học, phù hợp để lựa chọn cho các hệ thống cấp điện và phân phối điện theo yêu cầu thiết kế.
Theo bảng sản phẩm, danh mục gồm 16 quy cách từ 3×1,5mm² đến 3×300mm², sử dụng ký hiệu CXV-DSTA, điện áp danh định 0,6/1kV và tiêu chuẩn tham chiếu TCVN 5935/IEC 60502-1.
1. Đặc điểm nổi bật
-
Ruột dẫn đồng (Cu): Cáp có ba ruột dẫn bằng đồng, với tiết diện danh định tương ứng từng quy cách.
-
Cách điện XLPE: Mỗi ruột dẫn được bao bọc bằng lớp cách điện polyethylene liên kết ngang.
-
Lớp bọc trong PVC: Bao quanh cụm lõi đã cách điện, tạo lớp bọc phía trong giáp.
-
Giáp băng thép DSTA: Hỗ trợ tăng khả năng bảo vệ cơ học cho kết cấu cáp.
-
Vỏ ngoài PVC: Bao bọc lớp giáp, hoàn thiện kết cấu Cu/XLPE/PVC/DSTA/PVC.
-
Điện áp danh định 0,6/1kV: Phù hợp với hệ thống điện có cấp điện áp tương ứng.
-
Đa dạng tiết diện: Có 16 quy cách từ 1,5mm² đến 300mm².
-
Tiêu chuẩn tham chiếu: TCVN 5935/IEC 60502-1 theo thông tin bảng sản phẩm.
2. Cấu tạo cáp ngầm CXV-DSTA 3 lõi
Cáp điện có cấu tạo từ trong ra ngoài gồm năm thành phần chính:
Ruột dẫn đồng (Cu)
Cáp sử dụng ba ruột dẫn bằng đồng, có tiết diện danh định bằng nhau theo từng quy cách.
Lớp cách điện XLPE
Mỗi ruột dẫn được bọc cách điện bằng XLPE, thực hiện chức năng cách điện theo thiết kế sản phẩm.
Lớp bọc trong PVC
Lớp PVC bên trong bao quanh các lõi đã cách điện, tạo phần bọc trước lớp giáp thép.
Lớp giáp băng thép DSTA
Giáp DSTA được bố trí bên ngoài lớp bọc trong, hỗ trợ bảo vệ cơ học cho cáp theo kết cấu thiết kế.
Lớp vỏ ngoài PVC
Vỏ PVC bao bọc bên ngoài lớp giáp, tạo thành kết cấu cáp Cu/XLPE/PVC/DSTA/PVC.
Dòng cáp CXV-DSTA có giáp bảo vệ, khác với cáp CXV 3 lõi Cu/XLPE/PVC không giáp.
3. Bảng quy cách cáp ngầm CXV-DSTA 3 lõi 0,6/1kV
| Quy cách |
Ký hiệu sản phẩm |
| 3×1,5mm² |
CXV-DSTA 3x1.5R2-0.6 |
| 3×2,5mm² |
CXV-DSTA 3x2.5R2-0.6 |
| 3×4mm² |
CXV-DSTA 3x4R2-0.6 |
| 3×6mm² |
CXV-DSTA 3x6R2-0.6 |
| 3×10mm² |
CXV-DSTA 3x10R2-0.6 |

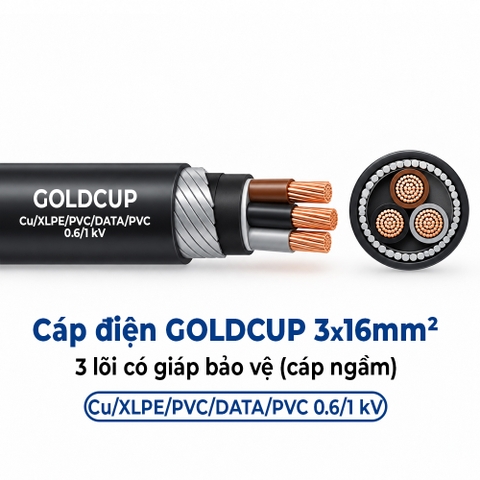

| 3×16mm² |
CXV-DSTA 3x16RC-0.6 |
| 3×25mm² |
CXV-DSTA 3x25RC-0.6 |
| 3×35mm² |
CXV-DSTA 3x35RC-0.6 |
| 3×50mm² |
CXV-DSTA 3x50RC-0.6 |
| 3×70mm² |
CXV-DSTA 3x70RC-0.6 |
| 3×95mm² |
CXV-DSTA 3x95RC-0.6 |
| 3×120mm² |
CXV-DSTA 3x120RC-0.6 |
| 3×150mm² |
CXV-DSTA 3x150RC-0.6 |
| 3×185mm² |
CXV-DSTA 3x185RC-0.6 |

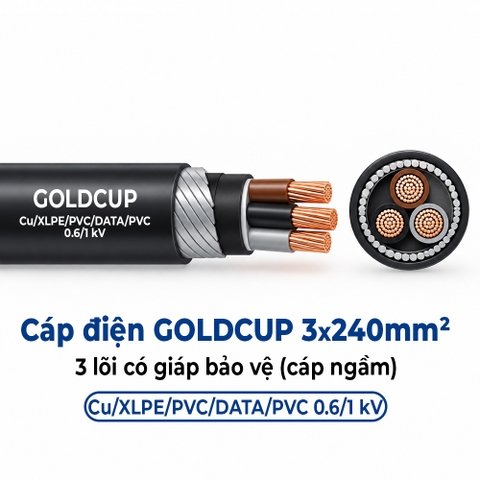

| 3×240mm² |
CXV-DSTA 3x240RC-0.6 |
| 3×300mm² |
CXV-DSTA 3x300RC-0.6 |
Các quy cách và ký hiệu được giữ theo bảng sản phẩm. Những thông số như điện trở ruột dẫn, đường kính tổng, chiều dày cách điện, chiều dày giáp và vỏ bọc cần đối chiếu catalogue kỹ thuật tương ứng.
4. Ứng dụng thực tế
Cáp ngầm CXV-DSTA 3 lõi Cu/XLPE/PVC/DSTA/PVC 0,6/1kV có thể được lựa chọn cho các hệ thống cấp điện và phân phối điện hạ thế trong công trình dân dụng, thương mại và công nghiệp khi điều kiện thiết kế phù hợp.
Những ứng dụng có thể xem xét gồm:
-
Hệ thống cấp điện hạ thế cần kết cấu cáp có giáp bảo vệ.
-
Tuyến cáp cấp điện cho tủ điện và thiết bị điện.
-
Mạng phân phối điện tại nhà xưởng và công trình kỹ thuật.
-
Tuyến cáp ngầm theo phương án thiết kế được phê duyệt.
-
Các vị trí yêu cầu tăng khả năng bảo vệ cơ học cho đường cáp.
Việc lắp đặt ngầm cần đánh giá điều kiện đất, khả năng tản nhiệt, độ sâu chôn cáp, giải pháp bảo vệ và yêu cầu an toàn điện.
5. Ưu điểm của dòng cáp CXV-DSTA 3 lõi
-
Sử dụng ba ruột dẫn bằng đồng.
-
Cách điện XLPE theo cấu tạo sản phẩm.
-
Có lớp giáp băng thép DSTA hỗ trợ bảo vệ cơ học.
-
Vỏ ngoài PVC bao bọc lớp giáp.
-
Đa dạng 16 quy cách từ 1,5mm² đến 300mm².
-
Ký hiệu CXV-DSTA rõ ràng theo từng quy cách, thuận tiện tra cứu và lập dự toán vật tư.
6. Hướng dẫn lựa chọn và lắp đặt
Khi lựa chọn cáp ngầm CXV-DSTA 3 lõi, cần xem xét:
-
Tiết diện ruột dẫn: Chọn theo dòng tải thiết kế và điều kiện vận hành.
-
Điện áp danh định: Kiểm tra sự phù hợp với hệ thống điện 0,6/1kV.
-
Chiều dài tuyến: Tính toán độ sụt áp và tổn hao.
-
Phương pháp lắp đặt: Đánh giá phương án đi ngầm, đi trong ống bảo vệ hoặc máng cáp.
-
Điều kiện môi trường: Xem xét nhiệt độ, khả năng tản nhiệt và các tác động cơ học.
-
Giáp và phụ kiện: Lựa chọn phụ kiện đầu cáp, phương pháp xử lý giáp và nối đất phù hợp thiết kế.
-
Tiêu chuẩn kỹ thuật: Đối chiếu catalogue nhà sản xuất và các quy định an toàn điện.
Không xác định khả năng mang tải chỉ từ tiết diện danh định. Việc thi công cần do người có chuyên môn thực hiện theo hồ sơ thiết kế.
7. Tư vấn và cung cấp cáp ngầm CXV-DSTA tại Ánh Sáng Hoàng Long
CÔNG TY TNHH ĐÈN SÂN KHẤU ÁNH SÁNG HOÀNG LONG hỗ trợ khách hàng tìm hiểu và lựa chọn cáp ngầm CXV-DSTA 3 lõi Cu/XLPE/PVC/DSTA/PVC 0,6/1kV theo tiết diện, kết cấu, điện áp và yêu cầu sử dụng thực tế.
Khách hàng có thể tham khảo 16 quy cách từ 3×1,5mm² đến 3×300mm² trong danh mục hoặc liên hệ để được hỗ trợ tra cứu thông số kỹ thuật và nhận báo giá theo nhu cầu công trình.
Website: https://anhsanghoanglong.com
Điện thoại: 0327 383 363
