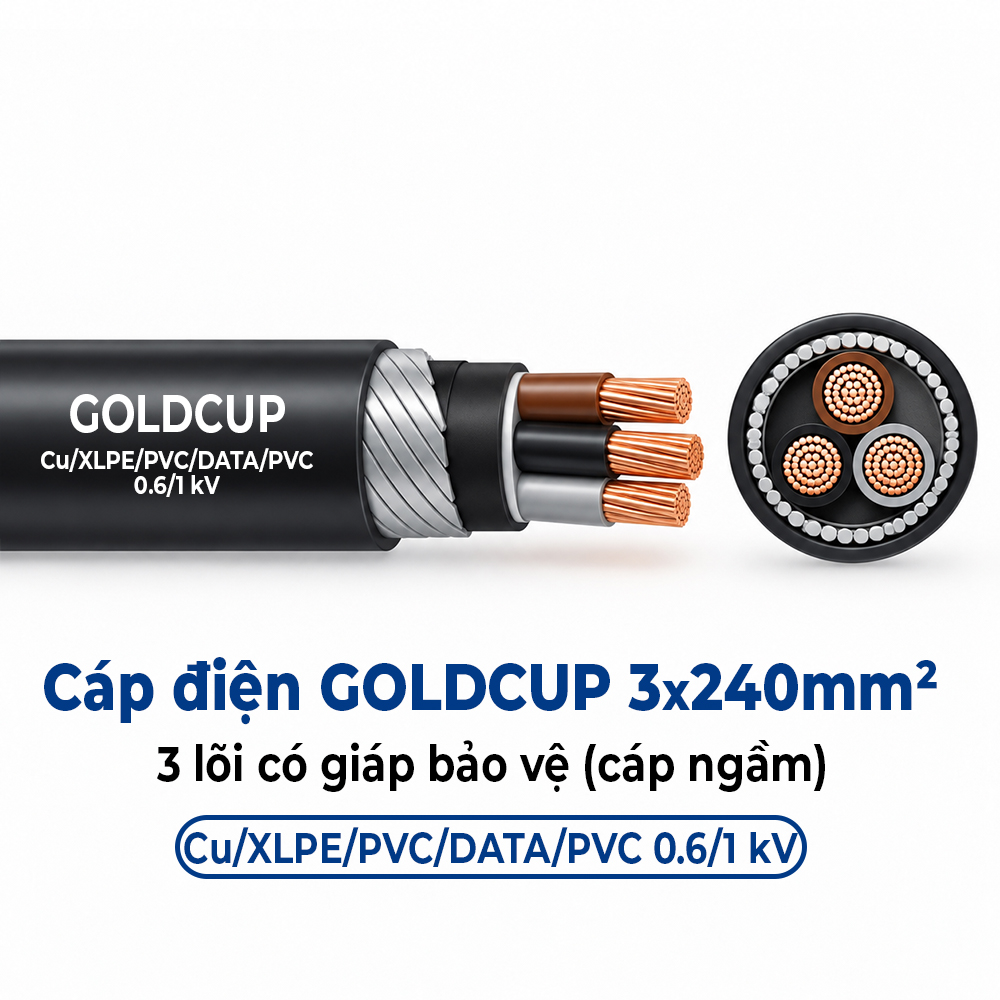

Cáp Điện GOLDCUP 3 Lõi Có Giáp Băng Thép DSTA 3×240mm² – Cu/XLPE/PVC/DSTA/PVC 0,6/1kV
1. Giới thiệu sản phẩm
Cáp Điện GOLDCUP 3 Lõi Có Giáp Băng Thép DSTA 3×240mm² – Cu/XLPE/PVC/DSTA/PVC 0,6/1kV thuộc nhóm cáp điện lực hạ thế GOLDCUP, gồm ba ruột dẫn bằng đồng có cách điện XLPE, bọc trong, giáp bảo vệ bằng băng thép DSTA và vỏ ngoài PVC. Sản phẩm được thiết kế cho các tuyến cấp điện cố định cần kết cấu bảo vệ cơ học phù hợp.
Quy cách 3×240mm² có đường kính ngoài gần đúng 58mm, chiều dài đóng gói 300m và cấp điện áp danh định 0,6/1kV. Các trị số được đối chiếu theo bảng catalogue trang 36.
2. Đặc điểm nổi bật
Ruột đồng gồm 37 sợi, đường kính ruột dẫn gần đúng 18,0mm; điện trở ruột dẫn tại 20°C theo catalogue là 0,0754 Ω/km. Các thông số này hỗ trợ việc đối chiếu lựa chọn vật tư và tính toán điện trong thiết kế.
Lớp cách điện XLPE dày 1,7mm, bọc trong 1,6mm, giáp băng thép DSTA 0,5mm và vỏ ngoài 2,8mm giúp tạo kết cấu cáp có nhiều lớp bảo vệ.

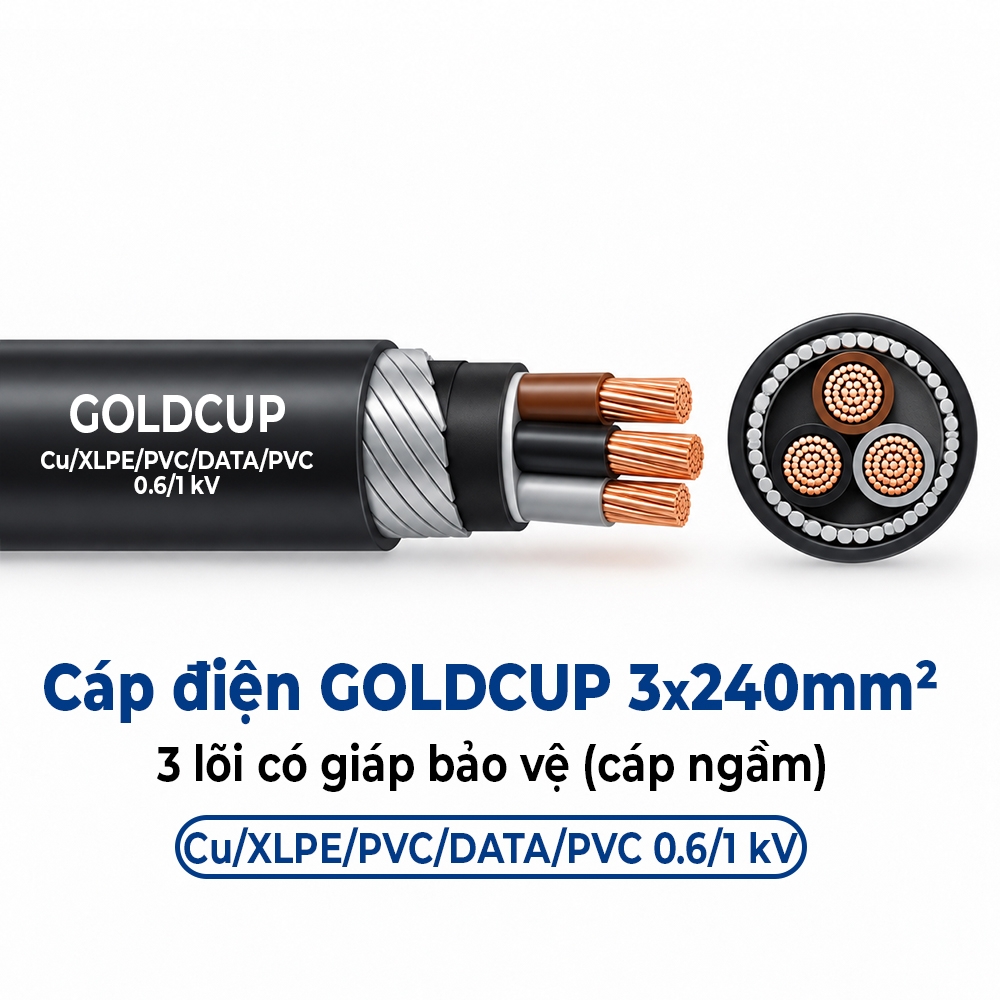

3. Cấu tạo cáp Cu/XLPE/PVC/DSTA/PVC
• Ba lõi ruột đồng (Cu), tiết diện danh định mỗi lõi 240mm²; 37 sợi ruột dẫn.
• Lớp cách điện XLPE dày 1,7mm.
• Lớp bọc trong theo cấu tạo catalogue là PVC/PP, chiều dày 1,6mm.
• Lớp giáp bảo vệ: băng thép DSTA, chiều dày 0,5mm.
• Lớp vỏ ngoài PVC dày 2,8mm.
4. Bảng thông số kỹ thuật
| Tên sản phẩm | Cáp Điện GOLDCUP 3 Lõi Có Giáp Băng Thép DSTA 3×240mm² – Cu/XLPE/PVC/DSTA/PVC 0,6/1kV |
| Mã SKU nội bộ | GC-CU-XLPE-PVC-DSTA-PVC-061KV-3X240 |
| Thương hiệu | GOLDCUP |
| Xuất xứ thương hiệu | Việt Nam |
| Loại cáp | Cáp điện lực 3 lõi có giáp băng thép DSTA |
| Quy cách | 3×240mm² |
| Số lõi | 3 lõi |
| Tiết diện danh định mỗi lõi | 240mm² |
| Ruột dẫn | Đồng (Cu) |
| Số sợi ruột dẫn | 37 |
| Đường kính ruột dẫn gần đúng | 18,0mm |
| Cách điện | XLPE |
| Chiều dày cách điện | 1,7mm |
| Lớp bọc trong | PVC/PP, chiều dày 1,6mm |
| Giáp bảo vệ | Băng thép DSTA, chiều dày 0,5mm |
| Vỏ ngoài | PVC, chiều dày 2,8mm |
| Đường kính ngoài gần đúng | 58mm |
| Điện trở ruột dẫn ở 20°C | 0,0754 Ω/km |
| Cấp điện áp | 0,6/1kV |
| Chiều dài đóng gói | 300m |
| Tiêu chuẩn áp dụng | TCVN 5935 (IEC 60502-1) |
Ghi chú: Thông số trong catalogue có tính chất giới thiệu; ruột dẫn từ 16–400mm² thuộc loại bện nén tròn theo ghi chú của nhà sản xuất.
5. Ứng dụng thực tế
Cáp GOLDCUP 3×240mm² phù hợp để xem xét cho tuyến cấp điện hạ thế trong nhà xưởng, hệ thống phân phối điện của tòa nhà, khu thương mại và công trình hạ tầng. Việc sử dụng trong máng cáp, tuyến ngầm hoặc ống bảo vệ cần căn cứ điều kiện thực tế và hồ sơ thiết kế.
6. Ưu điểm của sản phẩm
Ruột dẫn đồng với thông số điện trở rõ ràng; cách điện XLPE; kết cấu giáp băng thép DSTA hỗ trợ bảo vệ cơ học; vỏ ngoài PVC; nhiều quy cách tiết diện để lựa chọn theo yêu cầu cấp điện.
7. Hướng dẫn lựa chọn, lắp đặt và lưu ý sử dụng
Xác định dòng tải, điện áp, độ sụt áp, nhiệt độ, phương thức đi cáp và yêu cầu bảo vệ trước khi lựa chọn. Chọn tiết diện, thiết bị bảo vệ và phụ kiện đầu nối theo thiết kế. Không suy ra khả năng mang tải chỉ dựa vào tiết diện. Thi công theo tiêu chuẩn và quy chuẩn an toàn điện áp dụng.
8. Vì sao nên chọn cáp điện GOLDCUP
Cáp GOLDCUP 3×240mm² có kết cấu Cu/XLPE/PVC/DSTA/PVC, điện áp 0,6/1kV và bộ thông số kỹ thuật theo catalogue, giúp thuận tiện đối chiếu với hồ sơ thiết kế và yêu cầu lựa chọn vật tư cho công trình.
