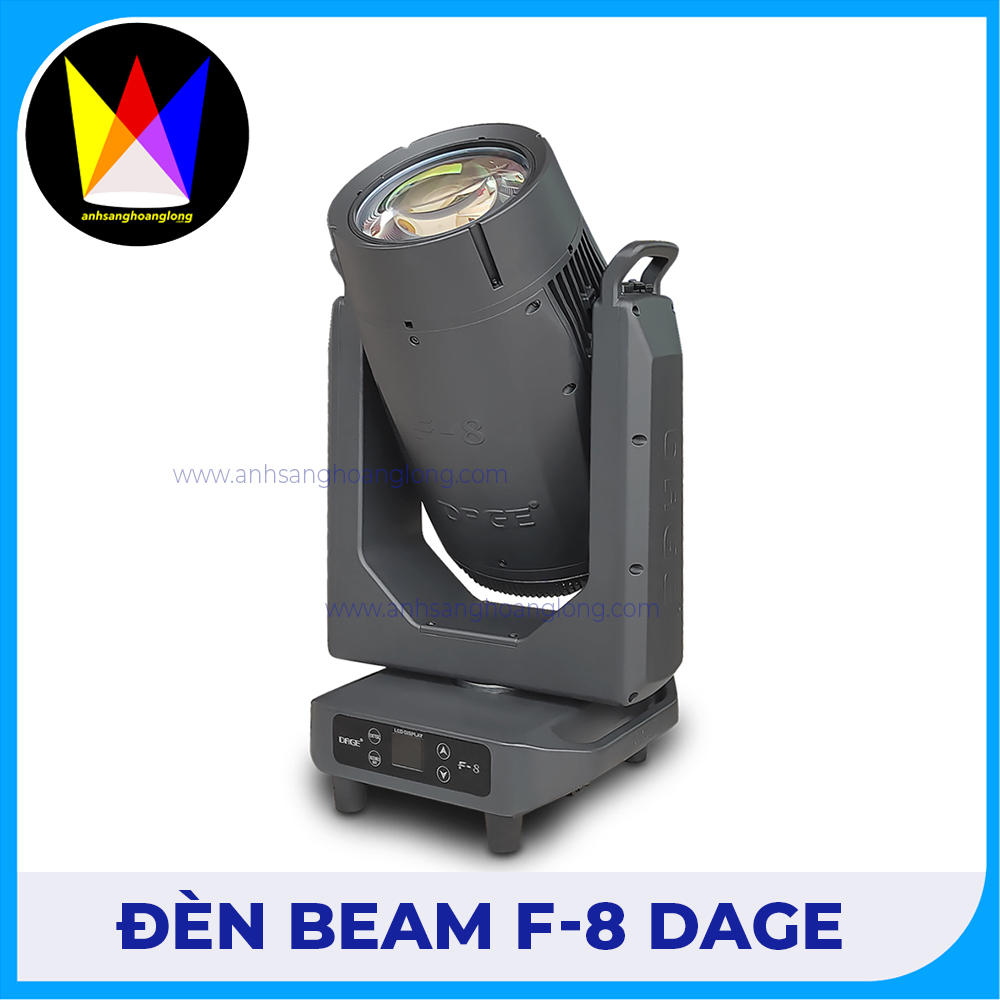

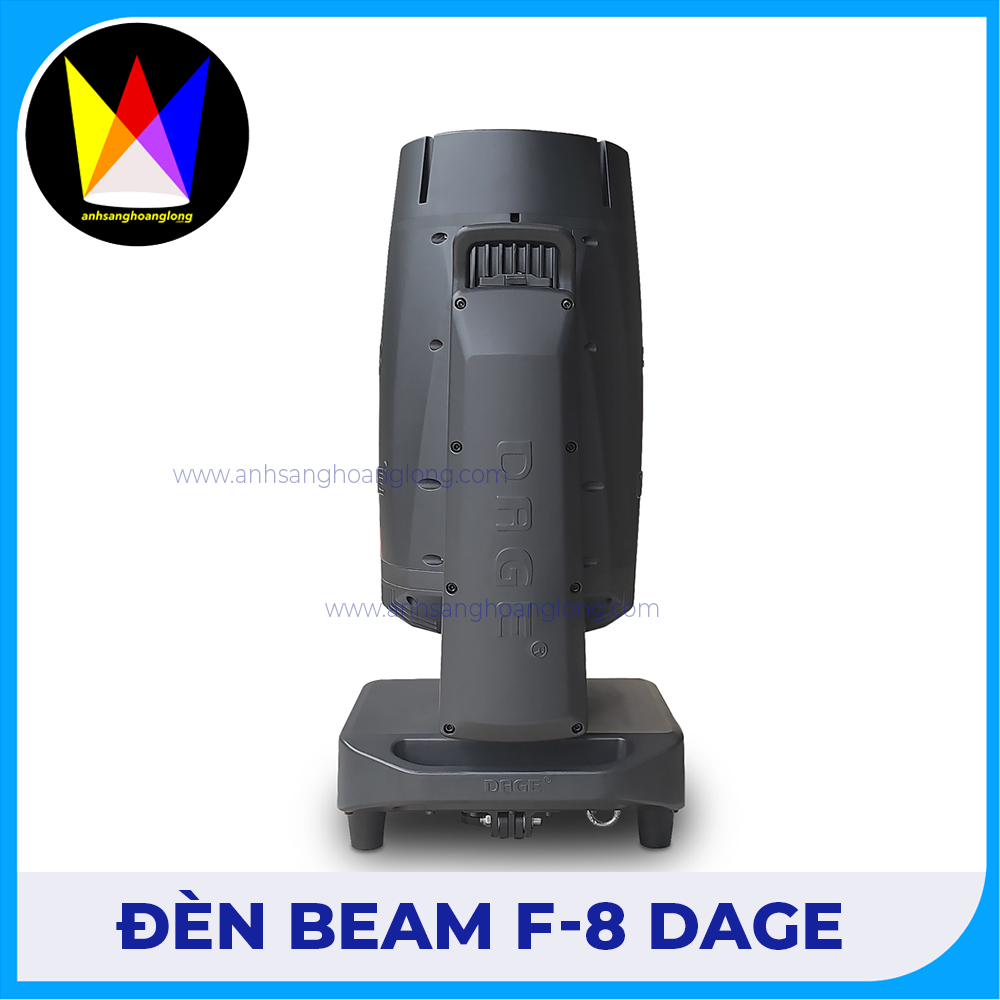

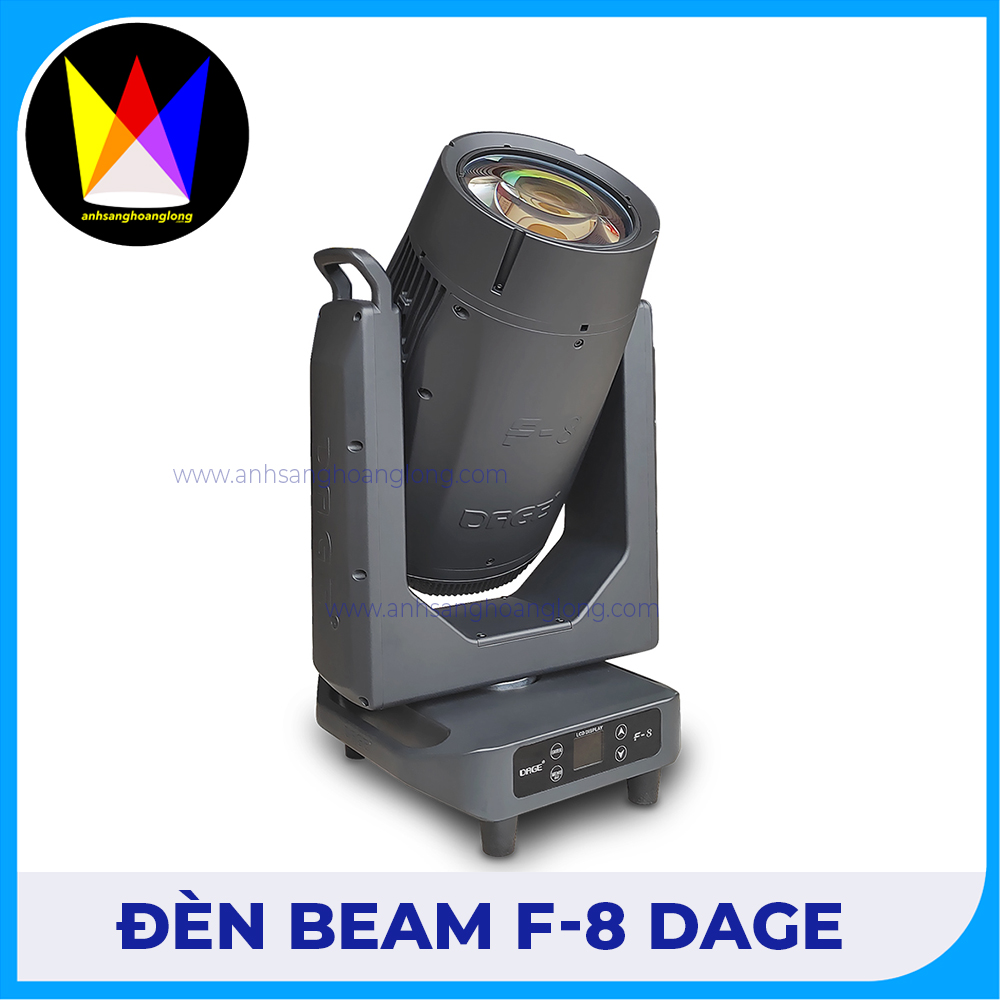

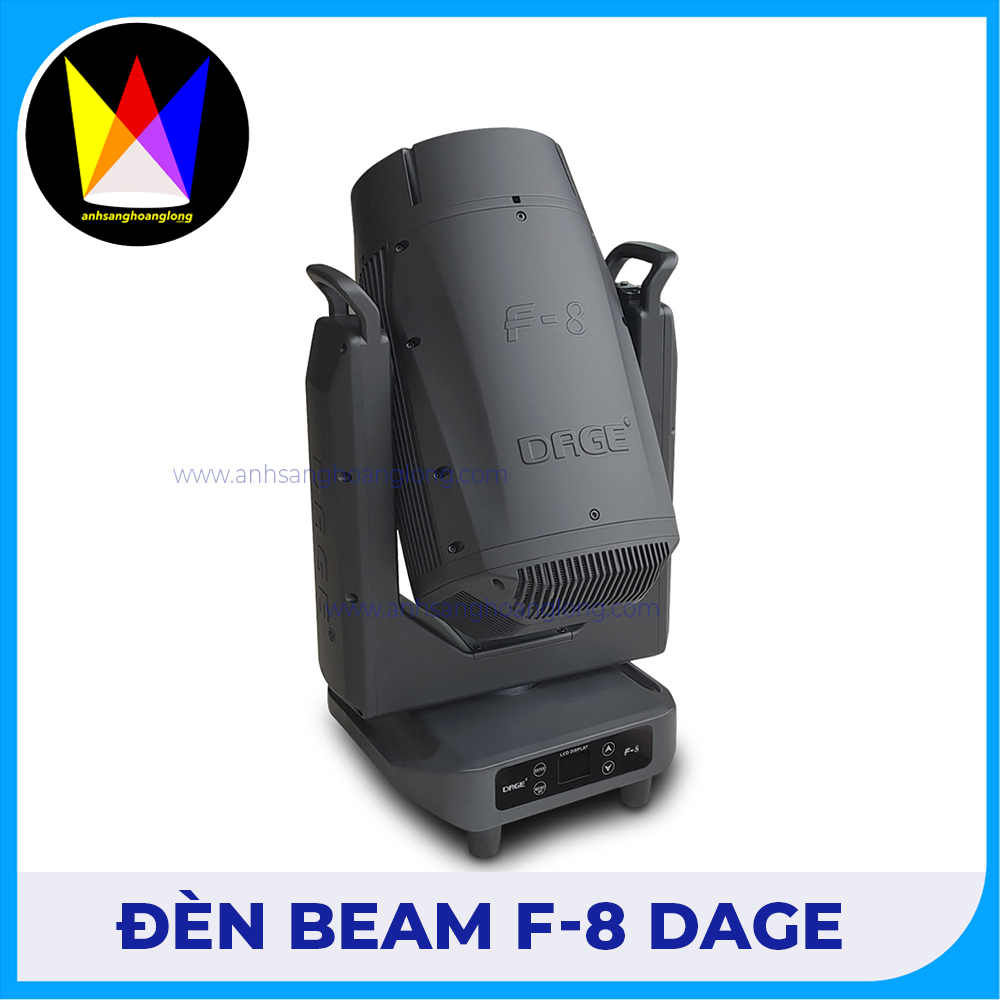

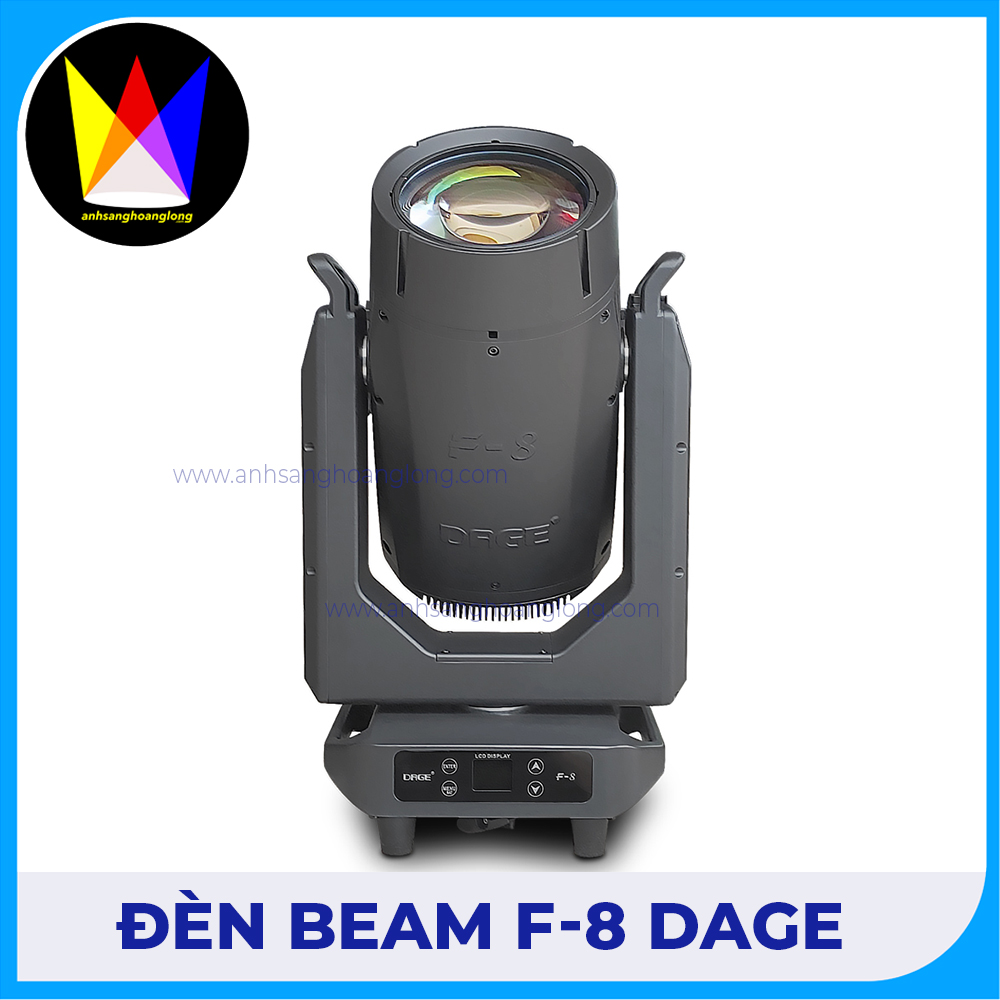

Đèn Beam Spot Wash F-8 DAGE

Hệ thống nguồn điện

Công suất định mức

Công suất tiêu thụ: 800W.
Tích hợp mạch bù hệ số công suất PFC (Power Factor Correction) giúp nâng cao hiệu suất sử dụng điện và giảm tổn hao năng lượng.
Thiết bị vẫn hoạt động ổn định trong điều kiện công suất dao động khoảng ±50W.

Điện áp hoạt động

Điện áp: AC 90–260V, 50/60Hz.
Sử dụng bộ nguồn chuyển mạch (Switching Power Supply) do DAGE nghiên cứu và phát triển, đáp ứng tiêu chuẩn điện áp và tần số của nhiều quốc gia trên thế giới.

Bộ nguồn chuyển mạch

Trang bị bo nguồn dòng điện không đổi (Constant Current Power Board) ứng dụng công nghệ tiên tiến.
Toàn bộ linh kiện trên bo mạch PCB được lựa chọn từ các thương hiệu uy tín trong và ngoài nước.
Thiết kế nguồn AC chuyên dụng, cung cấp điện áp đầu ra ổn định, tuổi thọ cao và khả năng chống nhiễu vượt trội, đảm bảo thiết bị vận hành bền bỉ trong thời gian dài.

Hệ thống tiếp địa

Thiết kế và đấu nối dây tiếp địa (Ground) theo tiêu chuẩn quốc tế, nâng cao mức độ an toàn điện và tăng tính ổn định khi vận hành.

Hệ thống lọc nguồn

Mỗi thiết bị được tích hợp bộ lọc nguồn chất lượng cao kết hợp lõi chống nhiễu Ferrite (Magnetic Ferrite Core).
Giảm thiểu nhiễu từ lưới điện, bảo vệ các linh kiện điện tử và đảm bảo thiết bị luôn hoạt động ổn định.

Dây nguồn

Dây nguồn có khả năng chịu lạnh, chống đóng băng, đáp ứng tiêu chuẩn CE20/22.
Thiết kế Power Link (daisy chain) cho phép kết nối nối tiếp nhiều thiết bị, giúp thi công và lắp đặt thuận tiện hơn.

Cổng nguồn

Trang bị 02 cổng nguồn Power In/Power Out, hỗ trợ kết nối nguồn nối tiếp (Power Link) giữa nhiều thiết bị, giảm số lượng dây cấp nguồn và tối ưu hệ thống lắp đặt chuyên nghiệp.

Hệ thống Dimmer & Strobe

Hiệu ứng Strobe tốc độ cao

Trang bị cơ cấu Strobe hai lá độc lập (Dual Blade Strobe).
Tốc độ chớp có thể điều chỉnh từ 0–14 lần/giây, tạo hiệu ứng nháy mạnh mẽ, mượt mà và chính xác, đáp ứng các yêu cầu trình diễn sân khấu chuyên nghiệp.

Điều chỉnh độ sáng (Dimmer)

Hệ thống Dimmer tuyến tính độc lập 0–100%, cho phép điều chỉnh cường độ sáng mượt mà, không nhấp nháy, đảm bảo khả năng tái tạo ánh sáng chính xác trong mọi ứng dụng.

Chế độ bảo vệ bóng đèn

Khi Shutter đóng liên tục trong 5 giây, hệ thống sẽ tự động giảm khoảng 60% công suất bóng đèn, giúp hạn chế tích nhiệt, kéo dài tuổi thọ bóng và bảo vệ các linh kiện bên trong thiết bị.

Chức năng điều khiển bóng đèn

Hỗ trợ nhiều chế độ quản lý bóng đèn:
- Điều khiển bật/tắt bóng đèn từ xa (Remote Lamp Control).
- Bật/tắt bóng đèn thông qua kênh DMX (Lamp On/Off by Channel).
- Tự động khởi động bóng đèn khi cấp nguồn (Auto Lamp On).
Thiết bị được cài đặt mặc định ở chế độ điều khiển bóng đèn từ xa, giúp hạn chế việc bật/tắt bóng đèn không cần thiết, từ đó tối ưu tuổi thọ của bóng đèn và toàn bộ hệ thống.

Hệ thống màu sắc

Lá màu (Color Filter)

Sử dụng lá màu quang học cao cấp nhập khẩu từ Ý, được sản xuất từ vật liệu chuyên dụng chịu nhiệt cao.
Ứng dụng công nghệ phủ quang học tiên tiến của Đức, giúp màu sắc có độ bão hòa cao, sáng mạnh, trung thực và duy trì hiệu suất ổn định trong thời gian dài.

Hệ thống bánh xe màu

Trang bị 03 bánh xe màu độc lập, bao gồm:

Bánh xe C (Cyan): Trắng + 06 màu + Cyan.
Bánh xe M (Magenta): Trắng + 06 màu + Magenta.
Bánh xe CTO/Y: CTO (Color Temperature Orange) + Yellow.

Hệ thống màu CMY kết hợp CTO cho phép pha trộn màu linh hoạt, đáp ứng các yêu cầu chiếu sáng sân khấu, biểu diễn và sự kiện chuyên nghiệp.

Hiệu ứng màu

Hỗ trợ các hiệu ứng:
- Nửa màu (Half Color)
- Toàn màu (Full Color)
- Chuyển màu đơn sắc và hai màu (Single/Dual Color Gradient)
- Hiệu ứng Rainbow với khả năng quay thuận hoặc ngược, tốc độ điều chỉnh linh hoạt từ chậm đến nhanh.

Định vị bánh xe màu

Bánh xe màu sử dụng cảm biến Hall (Hall Sensor) kết hợp nam châm định vị, đảm bảo độ chính xác cao.
Tích hợp chức năng tự động hiệu chỉnh vị trí (Auto Position Correction) ở mọi góc quay, giúp màu sắc luôn hiển thị chính xác và ổn định ngay cả sau thời gian dài vận hành.

Hệ thống phối màu CMY

Chất lượng lá màu CMY

Sử dụng lá màu quang học cao cấp nhập khẩu từ Ý, được chế tạo từ vật liệu chuyên dụng có khả năng chịu nhiệt cao.
Ứng dụng công nghệ phủ quang học tiên tiến của Đức, mang lại khả năng tái tạo màu sắc rực rỡ, độ bão hòa cao, độ sáng vượt trội và duy trì hiệu suất ổn định trong thời gian dài.

Hệ thống phối màu CMY

Trang bị hệ thống phối màu CMY tuyến tính vô cấp (Linear Infinite CMY Mixing), cho phép tạo ra hàng triệu màu sắc với độ chuyển màu mượt mà và chính xác.
Hỗ trợ pha trộn màu liên tục, đáp ứng yêu cầu khắt khe về thiết kế ánh sáng trong:
- Nhà hát chuyên nghiệp.
- Sân khấu biểu diễn quy mô lớn.
- Trung tâm hội nghị.
- Truyền hình, sự kiện và các không gian nghệ thuật cao cấp.
Hệ thống CMY giúp tạo hiệu ứng ánh sáng tự nhiên, chuyển màu mềm mại, nâng cao chất lượng trình diễn và khả năng sáng tạo trong thiết kế ánh sáng chuyên nghiệp.

Hệ thống Gobo (Họa tiết)

Cấu hình bánh xe Gobo

Trang bị 03 bánh xe Gobo, bao gồm:
- 01 bánh xe Gobo thủy tinh xoay (Rotating Glass Gobo Wheel).
- 02 bánh xe Gobo kim loại (Metal Gobo Wheels).

Chất lượng Gobo

Gobo được chế tạo từ vật liệu chịu nhiệt cao cấp nhập khẩu từ Ý.
Ứng dụng công nghệ phủ quang học tiên tiến của Đức, mang lại hình ảnh sắc nét, độ tương phản cao và độ sáng vượt trội, đảm bảo hiệu ứng trình chiếu ổn định trong thời gian dài.

Bánh xe Gobo kim loại

Cấu hình gồm:
- Ánh sáng trắng (Open).
- 11 Gobo kim loại.
- 01 Gobo hiệu ứng động (Animation Gobo).
Hỗ trợ nhiều hiệu ứng:
- Gobo chạy liên tục (Flow).
- Hiệu ứng rung (Shake).
- Hiệu ứng chuyển động ngẫu nhiên (Random Animation).
- Hiệu ứng Rainbow quay thuận hoặc ngược với tốc độ điều chỉnh từ chậm đến nhanh.

Bánh xe Gobo hiệu ứng

Cấu hình gồm:
- Ánh sáng trắng (Open).
- 06 Gobo hiệu ứng.
- 02 vùng hiệu ứng động (Animation Sections).
Có thể kết hợp chồng lớp (Overlay) với bánh xe Gobo thủy tinh để tạo ra nhiều hiệu ứng ánh sáng phức tạp và sáng tạo.
Hỗ trợ các hiệu ứng:
- Flow.
- Shake.
- Random Animation.
- Rainbow quay hai chiều với tốc độ thay đổi linh hoạt.

Bánh xe Gobo thủy tinh xoay

Trang bị Gobo thủy tinh xoay độc lập, cho phép:
- Điều chỉnh góc quay linh hoạt.
- Góc mở tối đa lên đến 50°.
- Hiệu ứng tự xoay (Rotation).
- Hiệu ứng Flow.
- Hiệu ứng Shake.
- Hiệu ứng Rainbow quay thuận hoặc ngược với tốc độ điều chỉnh liên tục.
Thiết kế tháo lắp nhanh (Plug-in Design), cho phép người dùng dễ dàng thay thế từng Gobo hoặc Logo Gobo theo nhu cầu sử dụng mà không cần can thiệp kỹ thuật phức tạp.

Định vị Gobo

Hệ thống Gobo sử dụng cảm biến Hall (Hall Sensor) kết hợp nam châm định vị, đảm bảo độ chính xác cao.
Tích hợp chức năng tự động hiệu chỉnh vị trí (Auto Position Correction) ở mọi góc quay, giúp Gobo luôn được định vị chính xác và hoạt động ổn định trong suốt quá trình vận hành.

Hệ thống Frost (Làm mềm ánh sáng)

Điều chỉnh Frost

Trang bị hệ thống Frost điều khiển điện tử, cho phép điều chỉnh hiệu ứng làm mềm chùm sáng thông qua cơ cấu điều khiển chính xác.
Tạo ra vùng sáng đồng đều, ánh sáng mềm mại và tự nhiên, phù hợp với nhiều ứng dụng chiếu sáng chuyên nghiệp.

Hiệu ứng Frost

Có thể kết hợp với hệ thống bánh xe màu (Color Wheel) và hệ thống Gobo để tạo ra nhiều hiệu ứng ánh sáng khuếch tán đa dạng.
Giúp chuyển đổi linh hoạt giữa chùm sáng Beam sắc nét và hiệu ứng Wash mềm mại, đáp ứng yêu cầu của sân khấu, nhà hát, truyền hình và sự kiện.

Góc Frost

Góc khuếch tán ánh sáng điều chỉnh tuyến tính từ 3° đến 50°.
Góc mở tối đa lên đến 60°, mang lại khả năng phủ sáng rộng, đồng đều và tăng tính linh hoạt trong quá trình thiết kế ánh sáng.

Hệ thống Lăng kính (Prism)

Chất liệu lăng kính

Lăng kính quang học được chế tạo từ vật liệu chịu nhiệt cao cấp nhập khẩu từ Ý.
Ứng dụng công nghệ phủ quang học tiên tiến của Đức, mang lại độ truyền sáng cao, giảm suy hao ánh sáng và nâng cao hiệu suất quang học.

Cấu hình lăng kính

Trang bị 02 lăng kính độc lập, cho phép sử dụng riêng lẻ hoặc kết hợp:
- Lăng kính 8 mặt (8-Facet Prism).
- Lăng kính kép 6+6 mặt (Dual 6-Facet Prism).

Hiệu ứng lăng kính

Lăng kính có khả năng xoay hai chiều với tốc độ và góc xoay điều chỉnh tuyến tính.
Góc mở chùm sáng tối đa lên đến 80°.
Kết hợp với hệ thống Gobo, tạo hiệu ứng chuyển đổi linh hoạt giữa 8 tia, 12 tia và 20 tia Beam, mang lại hiệu ứng không gian mạnh mẽ.
Hỗ trợ xoay thuận/ngược, với tốc độ chậm hoặc nhanh tùy theo chương trình điều khiển.
Hiệu ứng lăng kính cho hình ảnh sắc nét, chiều sâu cao và tạo cảm giác không gian ba chiều nổi bật.

Hệ thống tản nhiệt nguồn sáng

Cấu trúc tản nhiệt

Trang bị hệ thống tản nhiệt kép, gồm 02 quạt ly tâm (Blower) kết hợp 02 quạt hướng trục 80×80×25 mm (8025 Fan).
Thiết kế tối ưu luồng gió, giúp giảm chênh lệch nhiệt độ của bóng đèn trong quá trình hoạt động, nâng cao độ ổn định và kéo dài tuổi thọ nguồn sáng.

Vật liệu thân đèn

Thân đèn được chế tạo từ hợp kim Magie (Magnesium Alloy) cao cấp, có trọng lượng nhẹ, độ cứng cao và khả năng tản nhiệt vượt trội.
Thiết kế giúp giảm trọng lượng tổng thể của thiết bị, đồng thời tăng hiệu quả làm mát trong quá trình vận hành liên tục.

Hệ thống quạt làm mát

Toàn bộ thiết bị được trang bị 08 quạt tản nhiệt hoạt động êm ái, phân bố tại các khu vực chính:
- Đế đèn: 02 quạt tản nhiệt siêu êm.
- Cụm nguồn sáng: 04 quạt tản nhiệt siêu êm.
- Đầu đèn: 02 quạt tản nhiệt siêu êm.
Hệ thống quạt được điều khiển thông minh theo nhiệt độ, tự động điều chỉnh tốc độ dựa trên trạng thái hoạt động của bóng đèn và nhiệt độ bên trong thiết bị.
Đảm bảo toàn bộ đèn luôn duy trì trong dải nhiệt độ vận hành tối ưu, nâng cao độ ổn định và hiệu suất làm việc.

Bảo vệ quá nhiệt

Tích hợp hệ thống bảo vệ quá nhiệt (Over Temperature Protection).
Quạt tản nhiệt tự động theo dõi nhiệt độ của từng khu vực và điều chỉnh tốc độ làm mát theo thời gian thực.
Giúp duy trì nhiệt độ thấp cho các linh kiện điện tử và nguồn sáng, góp phần kéo dài tuổi thọ của bóng đèn cũng như toàn bộ thiết bị.

Hệ thống Pan / Tilt

Động cơ Pan/Tilt

Cả hai trục Pan (X) và Tilt (Y) đều sử dụng động cơ 3 pha (Three-phase Motor) chất lượng cao.
Động cơ cho khả năng vận hành mạnh mẽ, tốc độ cao, chuyển động mượt mà và độ ồn thấp.
Đảm bảo khả năng định vị chính xác và hoạt động ổn định trong thời gian dài.

Hệ thống định vị

Kết hợp Encoder và cảm biến Hall (Hall Sensor) để định vị chính xác.
Tích hợp chức năng ghi nhớ vị trí tuyệt đối (Absolute Position Memory).
Hỗ trợ:
- Tự động khôi phục hoặc giữ nguyên vị trí sau khi mất nguồn hoặc mất tín hiệu DMX.
- Tự động phát hiện và hiệu chỉnh sai lệch vị trí trong quá trình vận hành.
- Khả năng chống nhiễu cao, đảm bảo chuyển động ổn định trong môi trường sân khấu chuyên nghiệp.
Thuật toán điều khiển tiên tiến giúp giảm bước góc (Step Angle), nâng cao độ chính xác của từng chuyển động.

Trục Pan (X)

Góc quay: 540°.
Độ phân giải: 16-bit / 32-bit.
Độ chính xác bước: 2,62°/bước.
Độ phân giải tinh (Fine Resolution): 0,018°.
Thời gian quay toàn hành trình: 2,5 giây.

Trục Tilt (Y)

Góc quay: 260°.
Độ phân giải: 16-bit / 32-bit.
Độ chính xác bước: 2,12°/bước.
Độ phân giải tinh (Fine Resolution): 0,016°.
Thời gian quay toàn hành trình: 1,6 giây.

Thiết kế tổng thể của đèn

Thiết kế kết cấu bên trong

Thiết kế theo tiêu chuẩn quốc tế, kết hợp năng lực nghiên cứu và phát triển (R&D) của DAGE Lighting.
Sử dụng vật liệu cao cấp thế hệ mới, tối ưu độ bền cơ học, khả năng tản nhiệt và độ ổn định trong quá trình vận hành.
Cấu trúc bên trong được thiết kế khoa học, thuận tiện cho việc bảo trì, sửa chữa và thay thế linh kiện.
Thiết kế thân đèn độc quyền, được bảo hộ bằng sáng chế.

Thiết kế ngoại quan

Thiết kế module hóa, giúp việc lắp ráp, bảo trì và thay thế các bộ phận trở nên nhanh chóng, thuận tiện.
Vỏ ngoài sử dụng nhựa kỹ thuật ABS chống cháy, chịu nhiệt cao với kiểu dáng khí động học hiện đại.
Khung chịu lực bên trong được chế tạo từ hợp kim Magie cường độ cao, gia công bằng công nghệ ép định hình chính xác, mang lại độ bền cao và trọng lượng nhẹ.
Thiết kế tối ưu khả năng tản nhiệt, tăng độ ổn định khi thiết bị hoạt động liên tục trong môi trường biểu diễn chuyên nghiệp.
Kiểu dáng công nghiệp độc quyền, được bảo hộ bằng sáng chế thiết kế ngoại quan.

Kích thước và trọng lượng

Kích thước đèn

Chiều dài: 319,88 mm
Chiều rộng: 380,38 mm
Chiều cao: 648,98 mm
Khối lượng tịnh: *** kg

Quy cách đóng gói

Kích thước Flycase

(01 đèn / 01 Flycase)

Chiều dài: *** mm
Chiều rộng: *** mm
Chiều cao: *** mm
Khối lượng tịnh: *** kg

Kích thước thùng carton

Chiều dài: *** mm
Chiều rộng: *** mm
Chiều cao: *** mm
Khối lượng tịnh: *** kg

Cấu hình tiêu chuẩn

Phụ kiện đi kèm

01 sách hướng dẫn sử dụng.
01 dây cáp an toàn (Safety Cable).

Phụ kiện tùy chọn

Tùy chọn Flycase chống nước, chống va đập dành cho vận chuyển và lưu diễn chuyên nghiệp.
Hoặc đóng gói bằng thùng carton theo nhu cầu sử dụng và vận chuyển.
