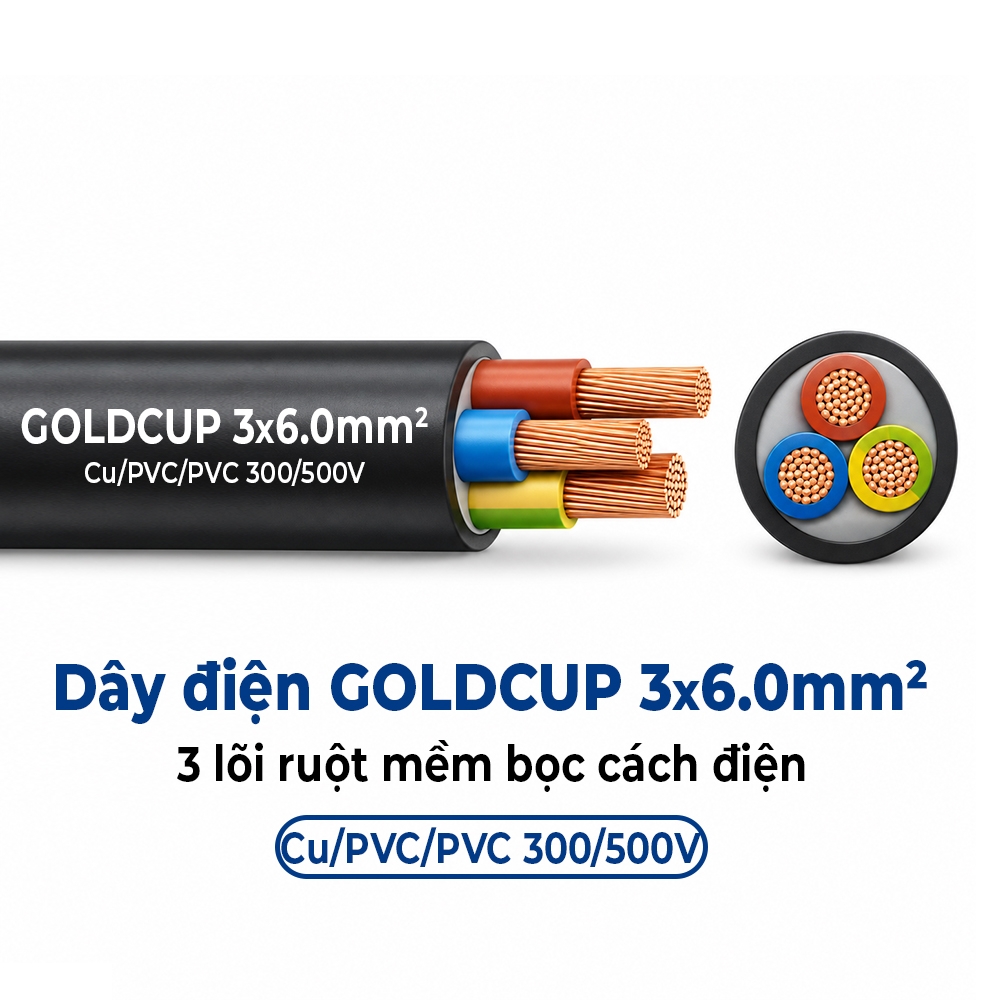

Dây Điện GOLDCUP 3 Lõi Ruột Mềm Bọc PVC 3×6mm² Cu/PVC/PVC 300/500V
1. Giới thiệu dây điện GOLDCUP 3×6mm²
**Dây Điện GOLDCUP 3 Lõi Ruột Mềm Bọc PVC 3×6mm² Cu/PVC/PVC 300/500V** là dây dẫn điện gồm 3 lõi đồng mềm, từng lõi bọc cách điện PVC và có lớp vỏ PVC bên ngoài. Dòng sản phẩm dùng cho các ứng dụng điện có yêu cầu kỹ thuật phù hợp với điện áp danh định 300/500V.
Theo bảng GOLDCUP trang 27, sản phẩm 3×6mm² có đường kính sợi bện 0,24mm, đường kính ruột dẫn gần đúng 3mm, lớp cách điện dày 0,8mm, vỏ bọc dày 1,4mm và đường kính tổng gần đúng 13mm. Điện trở ruột dẫn tại 20°C là 3,3 Ω/km; chiều dài đóng gói 200m.
2. Đặc điểm nổi bật
Ruột dẫn đồng nhiều sợi hỗ trợ thao tác và uốn dây trong quá trình đấu nối. Cấu trúc 3 lõi giúp tập hợp nhiều đường dẫn điện trong một lớp vỏ chung, phù hợp với các hệ thống yêu cầu số lõi tương ứng.
Cách điện PVC danh định 0,8mm và vỏ bọc PVC 1,4mm là các lớp có chức năng cách ly điện, bảo vệ dây ở phạm vi điều kiện thiết kế. Điện trở ruột dẫn 3,3 Ω/km là thông số tham khảo quan trọng khi tính toán đặc tính đường dây.
3. Cấu tạo dây điện GOLDCUP
Kết cấu Cu/PVC/PVC gồm: (1) 3 ruột dẫn đồng mềm, tiết diện danh định 6mm² mỗi lõi; (2) lớp cách điện PVC bao quanh từng ruột dẫn; (3) lớp vỏ bọc PVC bảo vệ bên ngoài. Đây là cấu trúc nêu trong sơ đồ catalogue.
Đường kính sợi đồng 0,24mm; đường kính ruột dẫn gần đúng 3mm; chiều dày cách điện 0,8mm; chiều dày vỏ bọc 1,4mm; đường kính ngoài gần đúng 13mm.
4. Bảng thông số kỹ thuật
|
Thông số |
Giá trị |
|
Tên sản phẩm |
Dây Điện GOLDCUP 3 Lõi Ruột Mềm Bọc PVC 3×6mm² Cu/PVC/PVC 300/500V |
|
Thương hiệu |
GOLDCUP |
|
Quy cách |
3×6mm² |
|
Số lõi |
3 |
|
Tiết diện danh định mỗi lõi |
6mm² |
|
Ruột dẫn |
Đồng (Cu), nhiều sợi |
|
Đường kính sợi bện |
0,24mm |
|
Đường kính ruột dẫn gần đúng |
3mm |
|
Vật liệu cách điện |
PVC |
|
Chiều dày cách điện |
0,8mm |
|
Vỏ bọc ngoài |
PVC |
|
Chiều dày vỏ bọc |
1,4mm |
|
Đường kính tổng gần đúng |
13mm |
|
Điện trở ruột dẫn tại 20°C |
3,3 Ω/km |
|
Cấp điện áp |
300/500V |
|
Chiều dài đóng gói |
200m |
|
Tiêu chuẩn |
TCVN 6610-5 (IEC 60227-5) |
|
Trang catalogue |
27 |
Lưu ý: Các thông số trong catalogue mang tính tham khảo theo ghi chú của nhà sản xuất, không thay thế thông số thử nghiệm hoặc hồ sơ nghiệm thu thực tế.
5. Ứng dụng thực tế
Dây điện 3 lõi GOLDCUP 3×6mm² có thể được lựa chọn cho đấu nối thiết bị, hệ thống điều khiển hoặc mạch điện dân dụng phù hợp với tính năng dây, cấp điện áp và điều kiện môi trường. Số lõi 3 hỗ trợ phương án bố trí nhiều đường dẫn điện theo thiết kế.
Ứng dụng cụ thể phải được đánh giá theo dòng tải, độ sụt áp, yêu cầu chống tác động cơ học và hướng dẫn lắp đặt. Không dùng dây này cho môi trường hoặc hệ thống vượt ngoài chỉ dẫn kỹ thuật.
6. Ưu điểm của sản phẩm
Sản phẩm có cấu tạo ruột đồng nhiều sợi, cách điện và vỏ bọc PVC; tiêu chuẩn TCVN 6610-5 (IEC 60227-5). Kích thước ngoài gần đúng 13mm và chiều dài đóng gói 200m thuận tiện cho việc đối chiếu thiết kế, tính số lượng và quản lý vật tư.
Thông số theo từng tiết diện được cung cấp riêng, tránh nhầm lẫn giữa các quy cách khác nhau của cùng dòng dây.
7. Hướng dẫn lựa chọn, lắp đặt và lưu ý
Cần tính toán dòng tải, độ sụt áp, chiều dài tuyến dây, nhiệt độ môi trường, số mạch đi chung, bảo vệ quá dòng và loại đầu nối. Đối với ruột đồng mềm nhiều sợi, sử dụng đầu cốt hoặc đầu nối phù hợp theo thiết kế.
Không suy ra dòng điện cho phép chỉ từ tiết diện 6mm². Kiểm tra tình trạng cách điện PVC, vỏ PVC và điều kiện lắp đặt trước khi đưa vào sử dụng; tuân thủ tiêu chuẩn an toàn điện áp dụng.
8. Vì sao nên lựa chọn dây điện GOLDCUP?
GOLDCUP 3×6mm² cung cấp một lựa chọn dây nhiều lõi có cấu trúc rõ ràng và dữ liệu kỹ thuật cho từng tiết diện. Khi sử dụng đúng mục đích, dây có thể hỗ trợ công tác đấu nối và bố trí các mạch điện yêu cầu 3 lõi trong một vỏ chung.
Lựa chọn sản phẩm cần dựa trên hồ sơ thiết kế và đối chiếu trực tiếp đặc tính kỹ thuật trong catalogue.
