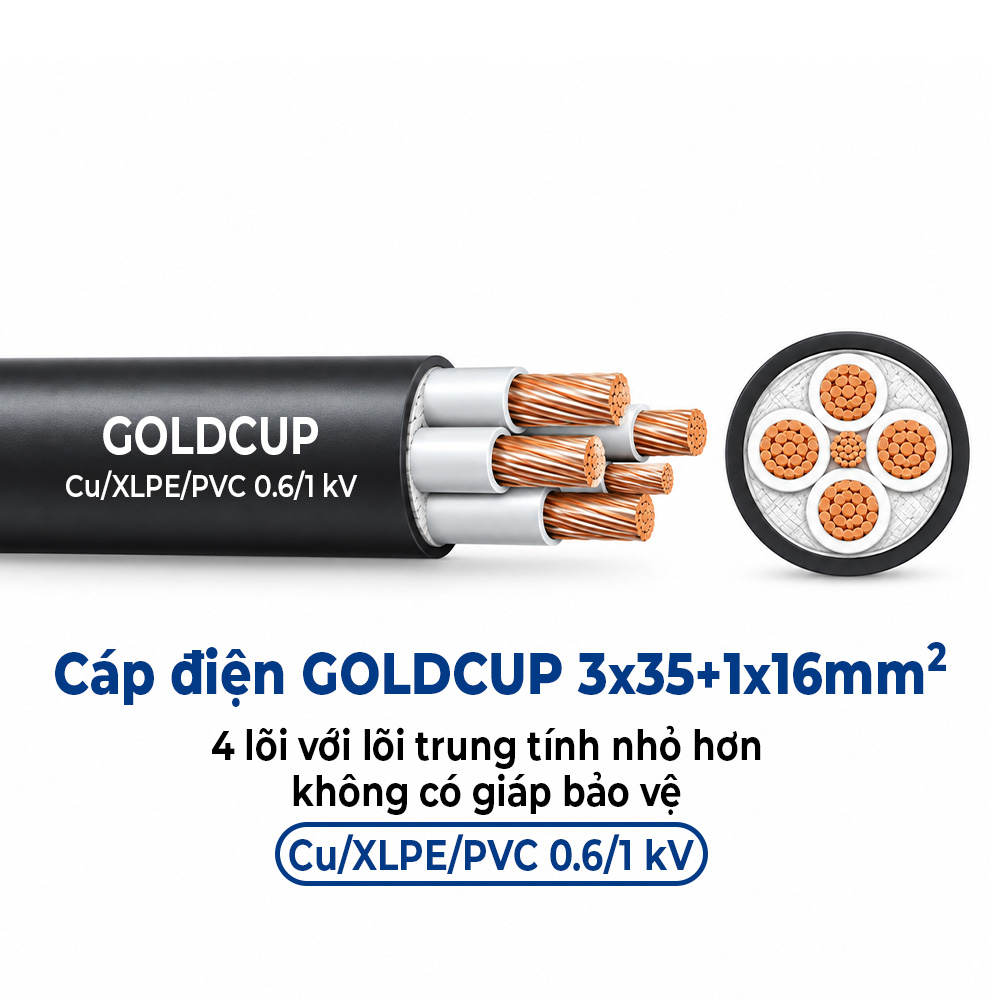

Cáp Điện GOLDCUP 3×35 + 1×16mm² – 4 Lõi Trung Tính Nhỏ Hơn Cu/XLPE/PVC 0,6/1kV
1. Giới thiệu sản phẩm
Cáp Điện GOLDCUP 3×35 + 1×16mm² – 4 Lõi Trung Tính Nhỏ Hơn Cu/XLPE/PVC 0,6/1kV thuộc dòng cáp điện lực hạ thế GOLDCUP gồm 3 lõi pha tiết diện 35mm² và 1 lõi trung tính tiết diện 16mm². Cáp sử dụng ruột dẫn đồng (Cu), cách điện XLPE và vỏ bảo vệ PVC; không có giáp kim loại. Cấp điện áp danh định 0,6/1kV, áp dụng tiêu chuẩn TCVN 5935 (IEC 60502-1) theo catalogue.
Quy cách 3×35 + 1×16mm² phù hợp để xem xét cho các mạng phân phối điện ba pha có dây trung tính được thiết kế với tiết diện trung tính nhỏ hơn pha. Việc lựa chọn tiết diện trung tính phải dựa trên tính toán dòng trung tính, mức méo hài và phương án bảo vệ điện.
2. Đặc điểm nổi bật
Ba lõi pha 35mm² kết hợp một lõi trung tính 16mm² trong cùng cáp, giúp nhận diện rõ chức năng từng lõi.
Ruột dẫn bằng đồng; lõi pha gồm 7 sợi, lõi trung tính gồm 7 sợi theo catalogue.
Cách điện XLPE có chiều dày danh định lõi pha 0,9mm và lõi trung tính 0,7mm.
Vỏ bảo vệ PVC với chiều dày danh định 1,8mm; đường kính tổng gần đúng 24mm.
Điện trở ruột dẫn tại 20°C được ghi riêng: lõi pha 0,524 Ω/km và lõi trung tính 1,15 Ω/km.
3. Cấu tạo cáp điện
Ruột dẫn pha: 3 lõi đồng, tiết diện mỗi lõi 35mm², 7 sợi/lõi; đường kính gần đúng 7,0mm. Ruột dẫn trung tính: 1 lõi đồng, tiết diện 16mm², 7 sợi; đường kính gần đúng 4,7mm.
Lớp cách điện sử dụng XLPE với chiều dày lần lượt 0,9mm (pha) và 0,7mm (trung tính). Cáp có lớp vỏ PVC chiều dày 1,8mm; kết cấu công bố là Cu/XLPE/PVC, không giáp bảo vệ.
4. Bảng thông số kỹ thuật
| Thông số | Giá trị |
| Thương hiệu | GOLDCUP |
| Mã SKU nội bộ | GC-CU-XLPVC-061KV-3X35-1X16 |
| Quy cách | 3×35 + 1×16mm² |
| Số lõi | 4 lõi (3 lõi pha, 1 lõi trung tính) |
| Ruột dẫn | Đồng (Cu) |
| Kết cấu ruột dẫn pha | 7 sợi |
| Đường kính lõi pha gần đúng | 7,0mm |
| Kết cấu lõi trung tính | 7 sợi |
| Đường kính lõi trung tính gần đúng | 4,7mm |
| Vật liệu cách điện | XLPE |
| Chiều dày cách điện lõi pha | 0,9mm |
| Chiều dày cách điện lõi trung tính | 0,7mm |
| Vỏ bọc ngoài | PVC |
| Chiều dày vỏ bọc danh định | 1,8mm |
| Đường kính tổng gần đúng | 24mm |
| Điện trở ruột dẫn pha tại 20°C | 0,524 Ω/km |
| Điện trở ruột trung tính tại 20°C | 1,15 Ω/km |
| Cấp điện áp | 0,6/1kV |
| Chiều dài đóng gói | 1000m |
| Tiêu chuẩn áp dụng | TCVN 5935 (IEC 60502-1) |
5. Ứng dụng thực tế
Cáp GOLDCUP 3×35 + 1×16mm² được sử dụng cho mạng phân phối điện hạ thế ba pha có trung tính tại nhà xưởng, tòa nhà và hệ thống cấp điện công trình khi hồ sơ thiết kế chỉ định cấu hình 3 pha + 1 trung tính tiết diện nhỏ hơn. Có thể bố trí theo tuyến máng, thang cáp hoặc ống bảo vệ phù hợp với môi trường và điều kiện lắp đặt.
6. Ưu điểm khi lựa chọn
Kết cấu 3 lõi pha 35mm² và 1 lõi trung tính 16mm² giúp lựa chọn vật tư theo đúng sơ đồ điện được tính toán; ruột đồng, cách điện XLPE và vỏ PVC phù hợp với nhóm cáp điện lực hạ thế. Bảng thông số riêng từng tiết diện giúp đối chiếu điện trở ruột dẫn, kích thước và quy cách đóng gói, hỗ trợ dự toán và kiểm tra vật tư.
7. Hướng dẫn lựa chọn và lắp đặt
Trước khi sử dụng, cần kiểm tra dòng tải, độ sụt áp, khả năng chịu ngắn mạch, phương thức lắp đặt, nhiệt độ môi trường, nhóm cáp đi chung và yêu cầu bảo vệ cơ học. Đặc biệt, không mặc định lõi trung tính nhỏ hơn luôn phù hợp: các phụ tải phi tuyến và dòng hài bậc ba có thể làm tăng dòng qua dây trung tính; phải tính toán theo điều kiện thực tế.
Đối với cáp không có giáp bảo vệ, cần bố trí tuyến đi cáp và giải pháp chống tác động cơ học phù hợp. Sử dụng đầu cos, đầu nối và thiết bị bảo vệ theo tiết diện từng lõi và tiêu chuẩn thiết kế.
8. Lý do chọn đúng quy cách
Dòng cáp 3×35 + 1×16mm² khác với cáp 3×35mm² và khác cáp 4×35mm²: đây là cáp bốn lõi gồm ba lõi pha và một lõi trung tính nhỏ hơn. Ghi đầy đủ quy cách trong tên hàng, mã SKU và hồ sơ mua sắm giúp hạn chế giao nhầm vật tư hoặc áp dụng sai thông số giữa lõi pha và lõi trung tính.
