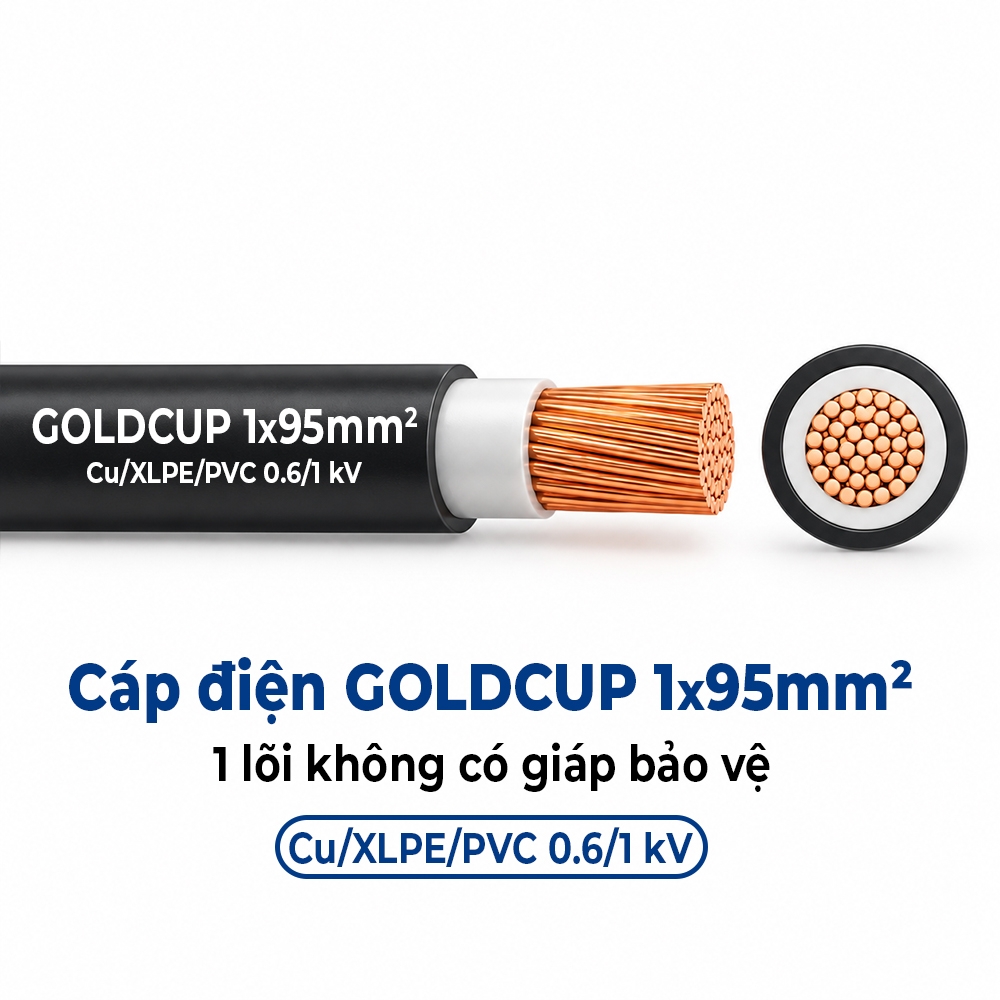

Cáp Điện GOLDCUP 1x95mm² Không Giáp Cu/XLPE/PVC 0,6/1kV
1. Giới thiệu Cáp Điện GOLDCUP 1x95mm² Không Giáp Cu/XLPE/PVC 0,6/1kV
Cáp Điện GOLDCUP 1x95mm² Không Giáp Cu/XLPE/PVC 0,6/1kV thuộc dòng cáp điện 1 lõi không có giáp bảo vệ của GOLDCUP. Sản phẩm sử dụng ruột đồng bện, lớp cách điện XLPE và vỏ bọc ngoài PVC, có điện áp danh định 0,6/1kV. Quy cách 1x95mm² đáp ứng nhu cầu lựa chọn cáp điện theo tiết diện và số lõi trong thiết kế công trình.
Theo bảng kỹ thuật trang 28, cáp có đường kính ngoài gần đúng 17mm, điện trở ruột dẫn tại 20°C 0,193 Ω/km và chiều dài đóng gói 1000m. Cáp không có lớp giáp kim loại, vì vậy phải xem xét biện pháp bảo vệ cơ học khi lắp đặt.
2. Đặc điểm nổi bật
Ruột dẫn bằng đồng gồm 19 sợi theo bảng catalogue, đường kính ruột dẫn khoảng 11,4mm. Đây là các thông số hỗ trợ lựa chọn vật tư và đối chiếu yêu cầu thiết kế.
XLPE được sử dụng làm lớp cách điện dày 1,1mm; lớp vỏ bọc PVC có chiều dày danh định 1,5mm. Kết cấu này khác với dây điện chỉ bọc một lớp PVC và cần được mô tả riêng khi đăng bán.
Cáp có 1 lõi, điện áp danh định 0,6/1kV, không có giáp bảo vệ. Điện trở ruột dẫn ở 20°C được catalogue công bố là 0,193 Ω/km, không đồng nghĩa với khả năng mang tải cố định trong mọi điều kiện.
3. Cấu tạo cáp điện GOLDCUP
Ruột dẫn: đồng (Cu), 19 sợi; đường kính ruột dẫn gần đúng 11,4mm. Cách điện: XLPE, chiều dày 1,1mm. Vỏ ngoài: PVC, chiều dày danh định 1,5mm. Cấu hình: 1 lõi, không có giáp kim loại.
4. Bảng thông số kỹ thuật
|
Tên sản phẩm |
Cáp Điện GOLDCUP 1x95mm² Không Giáp Cu/XLPE/PVC 0,6/1kV |
|
Số lõi |
1 |
|
Tiết diện danh định |
95mm² |
|
Số sợi ruột dẫn |
19 |
|
Đường kính ruột dẫn gần đúng |
11,4mm |
|
Chiều dày cách điện XLPE |
1,1mm |
|
Chiều dày vỏ bọc PVC |
1,5mm |
|
Đường kính ngoài gần đúng |
17mm |
|
Điện trở ruột dẫn ở 20°C |
0,193 Ω/km |
|
Chiều dài đóng gói |
1000m |
|
Điện áp danh định |
0,6/1kV |
|
Tiêu chuẩn |
TCVN 5935 (IEC 60502-1) |
|
Kết cấu |
Cu/XLPE/PVC |
|
Giáp bảo vệ |
Không có |
Lưu ý: Các giá trị do catalogue công bố mang tính tham khảo; thông số đặt hàng và yêu cầu kỹ thuật thực tế cần được xác nhận khi lựa chọn sản phẩm.
5. Ứng dụng thực tế
Quy cách 1x95mm² có thể được xem xét cho hệ thống cấp điện hạ thế tại nhà ở, tòa nhà, khu thương mại, nhà xưởng và tuyến dây tới tủ phân phối điện, khi thiết kế cho phép dùng cáp 1 lõi không giáp. Không sử dụng chỉ dựa vào tiết diện mà bỏ qua khả năng mang tải và điều kiện lắp đặt.
6. Ưu điểm khi lựa chọn
Sản phẩm có ruột dẫn đồng và lớp cách điện XLPE kết hợp vỏ PVC, với bộ thông số điện trở và kích thước được công bố theo từng tiết diện. Chủng loại không giáp thích hợp ở những vị trí đã có biện pháp bảo vệ cơ học phù hợp. Dữ liệu đóng gói giúp dự trù vật tư và quản lý chiều dài tuyến cáp.
7. Hướng dẫn lựa chọn và lưu ý lắp đặt
Cần tính dòng điện thiết kế, độ sụt áp, khả năng chịu ngắn mạch, nhiệt độ môi trường, số lượng mạch đi chung và phương án bảo vệ. Kiểm tra bán kính uốn, đường kính ống/máng, đầu nối và thiết bị bảo vệ quá dòng. Với cáp không giáp, tránh tác động cơ học trực tiếp vượt khả năng bảo vệ của kết cấu dây. Việc thi công phải tuân thủ quy chuẩn và hồ sơ thiết kế.
8. Tổng kết sản phẩm
Cáp Điện GOLDCUP 1x95mm² Không Giáp Cu/XLPE/PVC 0,6/1kV là phương án dây dẫn điện hạ thế cho những vị trí đòi hỏi cấu hình Cu/XLPE/PVC, 1 lõi và cấp điện áp 0,6/1kV. Việc lựa chọn đúng tiết diện 95mm², bảo vệ cơ học và điều kiện vận hành giúp hệ thống điện đạt yêu cầu về kỹ thuật và an toàn.
9. Tư vấn và cung cấp dây cáp điện GOLDCUP tại Việt Nam
Khách hàng cần tư vấn hoặc báo giá Cáp Điện GOLDCUP 1x95mm² Không Giáp Cu/XLPE/PVC 0,6/1kV có thể liên hệ:
CÔNG TY TNHH ĐÈN SÂN KHẤU ÁNH SÁNG HOÀNG LONG
• Mã số thuế: 0109886629
• Địa chỉ: Số nhà 167, Ngõ 245 Phố Định Công, Phường Định Công, Hà Nội, Việt Nam
• Điện thoại: 0327 383 363
• Email: anhsanghoanglong.kinhdoanh@gmail.com – anhsanghoanglong@gmail.com
• Website: https://anhsanghoanglong.com
Ánh Sáng Hoàng Long hỗ trợ khách hàng đối chiếu catalogue, lựa chọn số lõi, tiết diện, cấp điện áp, vật liệu cách điện, quy cách đóng gói và lập báo giá theo số lượng thực tế của công trình. Vui lòng cung cấp yêu cầu thiết kế để được tư vấn phương án phù hợp.
