Cáp Điện GOLDCUP 1x120mm² 1 Lõi Có Giáp Băng Nhôm Cu/XLPE/PVC/DATA/PVC 0,6/1kV
1. Giới thiệu sản phẩm
Cáp Điện GOLDCUP 1x120mm² 1 Lõi Có Giáp Băng Nhôm Cu/XLPE/PVC/DATA/PVC 0,6/1kV là cáp điện lực hạ thế thuộc danh mục GOLDCUP, có ruột dẫn đồng 120mm², cách điện XLPE, lớp bọc trong PVC, giáp băng nhôm DATA và vỏ ngoài PVC. Cấp điện áp danh định 0,6/1kV; tiêu chuẩn áp dụng theo bảng là TCVN 5935 (IEC 60502-1).
Trong catalogue trang 34, quy cách này có 19 sợi ruột dẫn, đường kính ruột dẫn gần đúng 12,8mm, đường kính tổng khoảng 21mm. Dữ liệu riêng từng tiết diện là cơ sở để chọn vật tư đúng hồ sơ thiết kế.
2. Đặc điểm nổi bật
Ruột dẫn bằng đồng có điện trở công bố tại 20°C là 0,153 Ω/km. Lớp XLPE đóng vai trò cách điện, lớp bọc trong và lớp vỏ PVC bảo vệ các thành phần của cáp. Băng giáp nhôm DATA tạo thêm lớp bảo vệ cơ học theo cấu tạo được công bố trong catalogue.
Đối với tiết diện 120mm², catalogue ghi chiều dày cách điện 1,2mm, lớp bọc trong 1mm, băng giáp 0,5mm và vỏ ngoài danh định 1,7mm. Các lớp có chức năng riêng, không nên thay thế quy cách có giáp bằng cáp không giáp khi thiết kế yêu cầu giáp bảo vệ.
3. Cấu tạo cáp điện

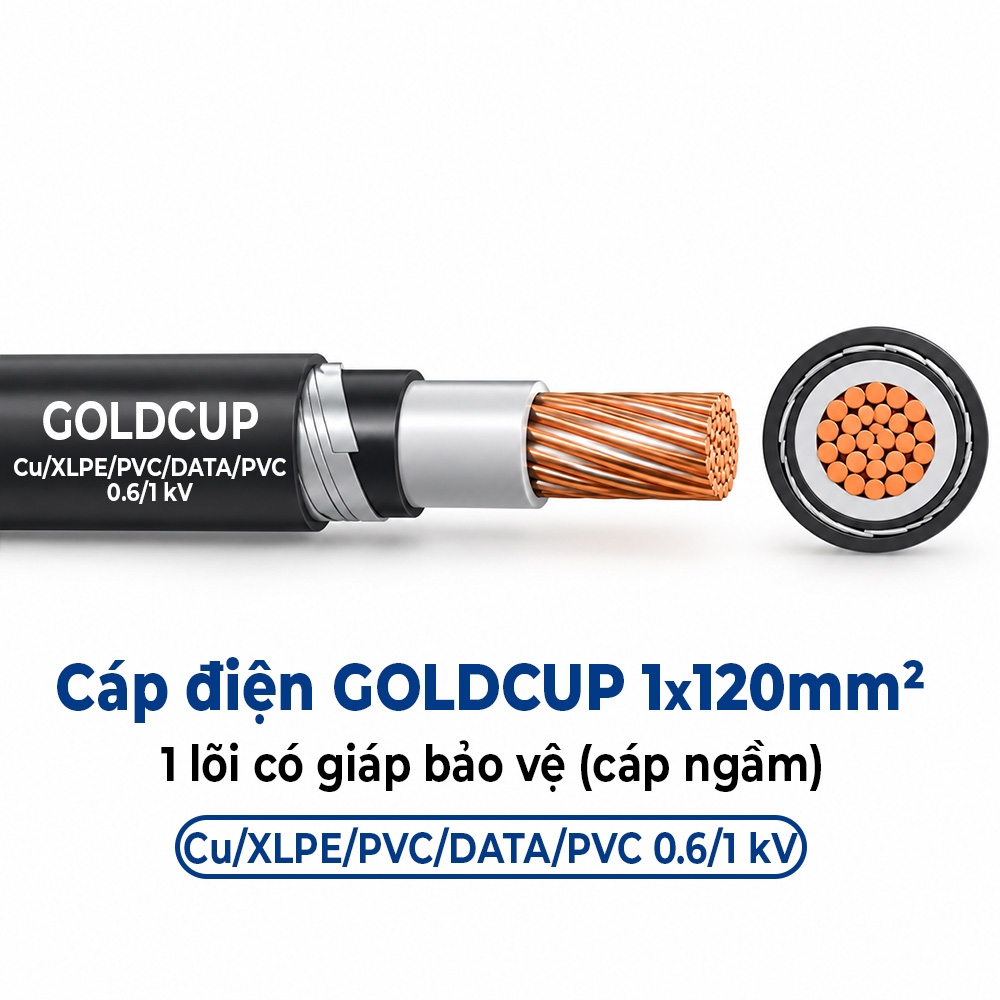

Kết cấu từ trong ra ngoài gồm: (1) ruột dẫn đồng Cu, 19 sợi; (2) lớp cách điện XLPE dày 1,2mm; (3) lớp bọc trong PVC dày 1mm; (4) băng giáp nhôm DATA dày 0,5mm; (5) lớp vỏ PVC dày danh định 1,7mm. Đường kính hoàn thiện gần đúng 21mm.
4. Bảng thông số kỹ thuật
| Thông số | Giá trị |
| SKU nội bộ | GC-CU-XLPE-PVC-DATA-061KV-1X120 |
| Tên sản phẩm | Cáp Điện GOLDCUP 1x120mm² 1 Lõi Có Giáp Băng Nhôm Cu/XLPE/PVC/DATA/PVC 0,6/1kV |
| Tiết diện danh định | 120mm² |
| Số lõi | 1 |
| Số sợi ruột dẫn | 19 |
| Đường kính ruột dẫn gần đúng | 12,8mm |
| Chiều dày cách điện XLPE | 1,2mm |
| Chiều dày bọc trong | 1mm |
| Chiều dày băng giáp DATA | 0,5mm |
| Chiều dày danh định vỏ ngoài | 1,7mm |
| Đường kính ngoài gần đúng | 21mm |
| Điện trở ruột dẫn tại 20°C | 0,153 Ω/km |
| Chiều dài đóng gói | 1000m |
| Điện áp | 0,6/1kV |
| Tiêu chuẩn | TCVN 5935 (IEC 60502-1) |
Lưu ý: Bảng thông số catalogue mang tính giới thiệu, không thay thế chỉ tiêu nghiệm thu hoặc hồ sơ kỹ thuật được nhà sản xuất xác nhận cho lô hàng.
5. Ứng dụng thực tế
Cáp điện GOLDCUP 1x120mm² có thể được lựa chọn cho các tuyến cấp điện và phân phối điện hạ thế trong công trình dân dụng, thương mại hoặc công nghiệp khi điện áp, dòng tải, điều kiện môi trường và cấu tạo giáp bảo vệ đáp ứng yêu cầu thiết kế. Việc đi ngầm, đi máng hoặc đi ống phải được đánh giá theo phương pháp lắp đặt áp dụng; không mặc định mọi cách lắp đều phù hợp.
6. Ưu điểm của sản phẩm
Quy cách 120mm² được công bố với ruột dẫn đồng, cách điện XLPE và băng giáp nhôm, giúp người thiết kế có cơ sở lựa chọn loại cáp tương ứng yêu cầu bảo vệ cơ học. Điện trở ruột dẫn, các chiều dày và đường kính được nêu riêng theo tiết diện, thuận tiện đối chiếu vật tư và lập dự toán.
7. Hướng dẫn lựa chọn, lắp đặt và sử dụng
Khi thiết kế tuyến cáp cần xác định dòng tải, khả năng mang tải theo phương pháp lắp đặt, độ sụt áp, điều kiện nhiệt, số mạch đi chung, yêu cầu chống tác động cơ học và thiết bị bảo vệ. Chọn đầu cáp, đầu cos, phụ kiện tiếp địa, phương án nối đất và xử lý phần giáp kim loại theo hướng dẫn kỹ thuật và hồ sơ thiết kế. Không suy ra dòng cho phép chỉ dựa vào tiết diện.
8. Vì sao nên lựa chọn dòng cáp này?
Cáp GOLDCUP 1x120mm² Cu/XLPE/PVC/DATA/PVC 0,6/1kV phù hợp để xem xét trong những hệ thống yêu cầu ruột đồng, cách điện XLPE và lớp giáp bảo vệ bằng băng nhôm. Việc sử dụng đầy đủ quy cách, thay vì chỉ ghi tiết diện, giúp hạn chế nhầm lẫn với cáp Cu/XLPE/PVC không giáp hoặc các dòng dùng kết cấu giáp khác.
