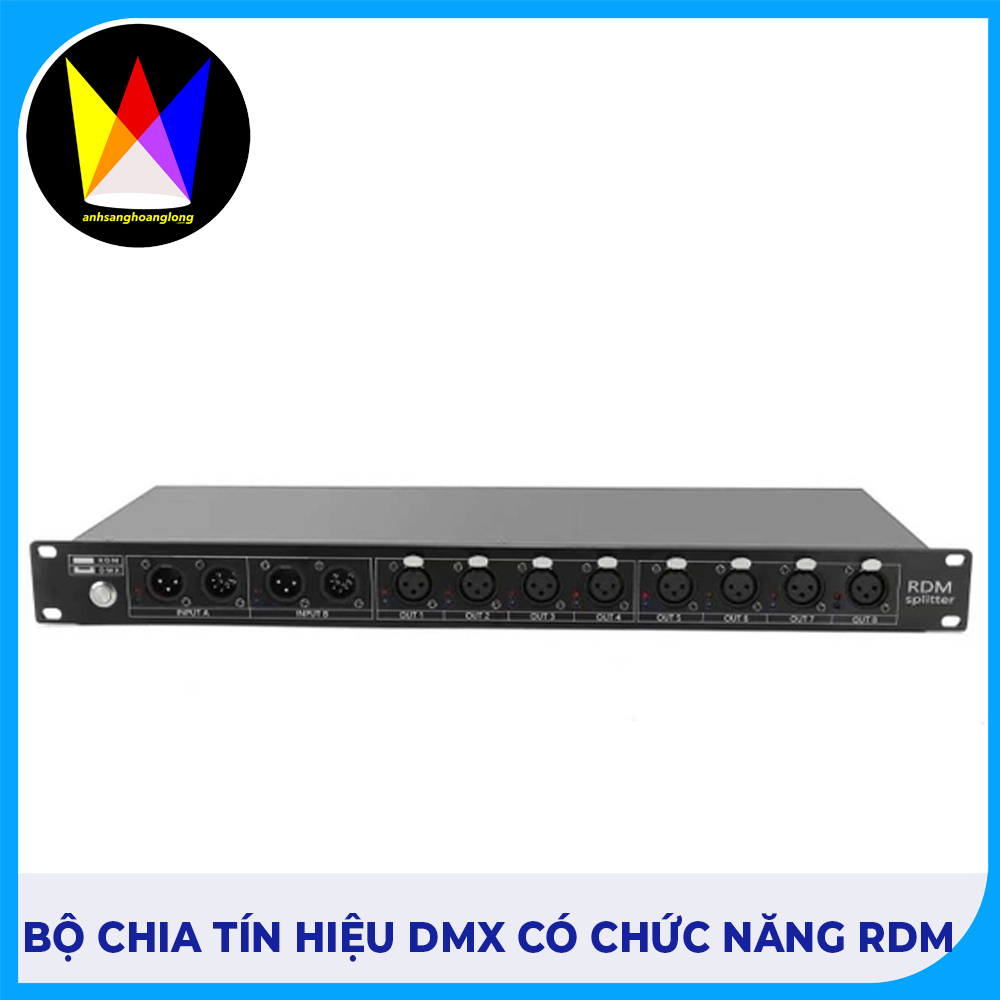

Bộ Chia Tín Hiệu RDM
Hướng Dẫn Sử Dụng
Đặc Điểm Sản Phẩm
-
RDM8-2 là bộ chia tín hiệu RDM-DMX512 hai chiều, tích hợp tiêu chuẩn giao thức ánh sáng quốc tế RDM. Sản phẩm này cung cấp đường truyền thông hai chiều cho các thiết bị RDM, giúp khuếch đại và ổn định tín hiệu DMX512, đồng thời mở rộng tín hiệu đầu vào thành nhiều đầu ra, từ đó tăng khoảng cách truyền tín hiệu, tăng số lượng thiết bị có thể kết nối và đảm bảo tín hiệu ổn định, đáng tin cậy.
-
RDM8-2 sử dụng công nghệ cách ly quang điện cho từng cổng tín hiệu, đảm bảo không có kết nối điện trực tiếp giữa các cổng. Mỗi cổng còn được trang bị mạch bảo vệ chống sốc điện áp cao, giúp ngăn chặn nhiễu xung điện áp cao giữa các thiết bị trong hệ thống, đảm bảo an toàn và ổn định trong quá trình truyền tín hiệu.
-
RDM8-2 có hai chế độ hoạt động:
-
Chế độ 1: 2 vào - 4 ra (tương đương hai bộ khuếch đại tín hiệu RDM 4 kênh).
-
Chế độ 2: 1 vào - 8 ra (tương đương một bộ khuếch đại tín hiệu RDM 8 kênh).
-
Khi cả hai tín hiệu đầu vào hoạt động, thiết bị sẽ ở chế độ 2 vào - 4 ra. Nếu một tín hiệu đầu vào bị ngắt, thiết bị sẽ tự động chuyển sang 1 vào - 8 ra để đảm bảo tín hiệu dự phòng, tránh tình trạng mất tín hiệu.
-
-
Bảo vệ ESD 2000V, hỗ trợ kết nối trực tiếp tín hiệu đầu vào/đầu ra với điện áp 36V, tín hiệu sẽ tự động khôi phục sau khi điện áp trở lại bình thường.
-
Hỗ trợ trở kháng 120Ω để cân bằng tín hiệu.
-
Có thể tắt chức năng RDM khi sử dụng cổng DMX riêng biệt.
-
Giám sát động tín hiệu đầu vào/đầu ra, phát hiện lỗi kết nối (đảo cực, chập mạch, đứt mạch) và hiển thị cảnh báo.
-
Khuếch đại và hiệu chỉnh tín hiệu đầu vào, khắc phục hiện tượng biến dạng tín hiệu do nhiễu điện từ hoặc tác động môi trường. Bộ điều khiển sẽ tự động sửa lỗi và xuất tín hiệu theo chuẩn DMX512.
Ứng Dụng RDM8-2
✅ Truyền tín hiệu RDM-DMX512 khoảng cách xa.
✅ Mở rộng số lượng thiết bị chiếu sáng có thể kết nối.
✅ Tăng cường độ tín hiệu, lọc bỏ nhiễu tín hiệu.
✅ Cách ly điện giữa các cổng tín hiệu để bảo vệ thiết bị.
✅ Điều khiển từ xa các thiết bị RDM qua bàn điều khiển (cấu hình địa chỉ đèn, đọc dữ liệu thiết bị…).
Thông Số Kỹ Thuật
-
Nguồn điện: AC110V - 220V, 50Hz
-
Giao thức tín hiệu: RDM-DMX512 theo tiêu chuẩn quốc tế
-
Truyền tín hiệu hai chiều: Hỗ trợ
-
Dung lượng truyền: 512 - 1024 kênh dữ liệu real-time
-
Số cổng đầu ra: 2 nhóm (1 vào - 4 ra) hoặc 1 nhóm (1 vào - 8 ra) với cách ly điện hoàn toàn
-
Cổng kết nối: XLR-3-M (đầu vào) & XLR-3-F (đầu ra)
-
Chuẩn giao tiếp: RS-485
-
Điện áp cách ly giữa đầu vào và đầu ra: > AC300V
-
Kích thước: 484 x 45 x 140 mm (19” 1U)
-
Trọng lượng: ~
Bộ Phụ Kiện Kèm Theo
|
STT |
Phụ Kiện |
Số Lượng |
|---|---|---|
|
1 |
Bộ chia tín hiệu RDM8-2 |
1 |
|
2 |
Dây nguồn |
1 |
|
3 |
Hướng dẫn sử dụng |
1 |

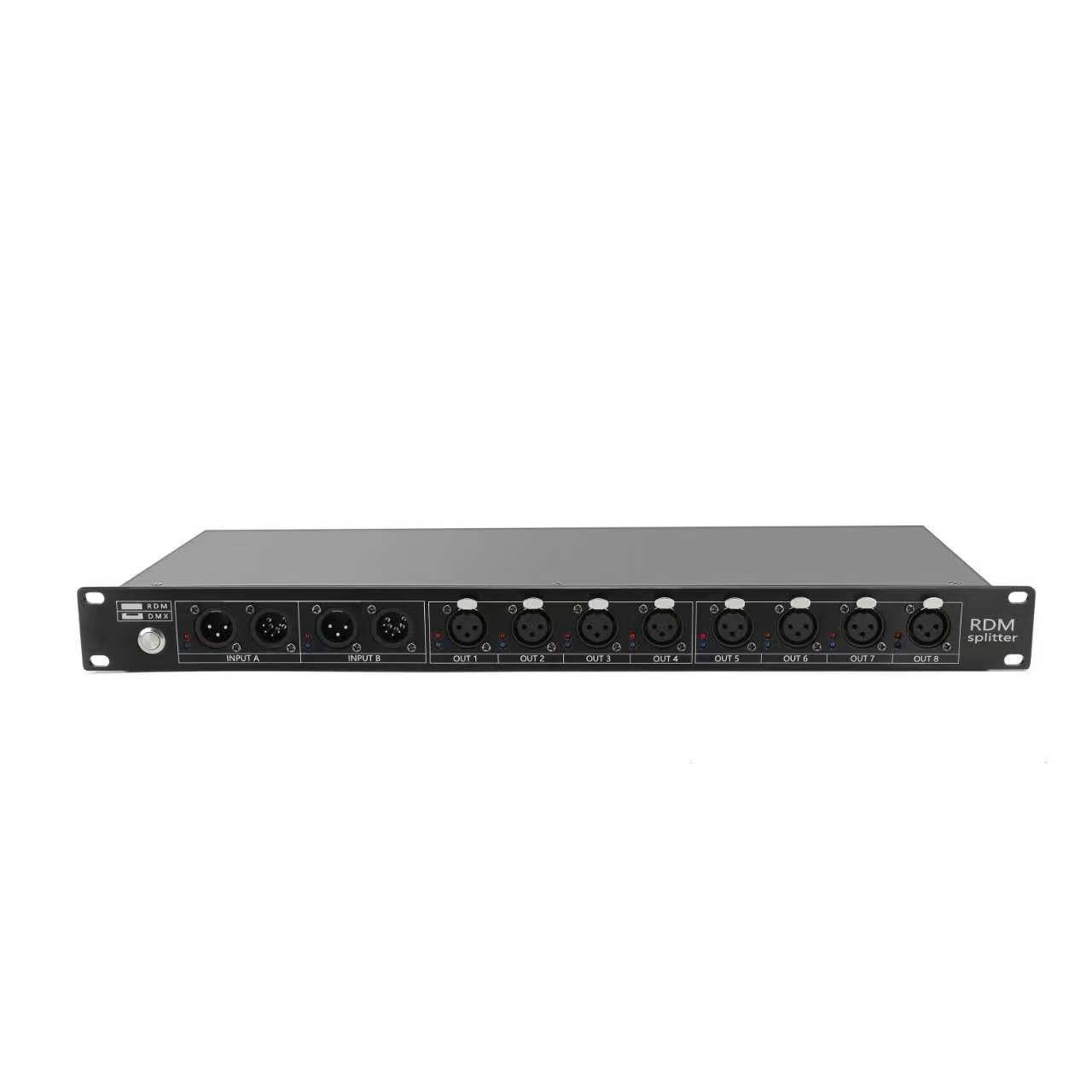

Giới Thiệu Mặt Trước Thiết Bị
✅ Cổng kết nối tín hiệu DMX512 (hoặc RDM) sử dụng đầu nối XLR 3 chân hoặc XLR 5 chân, bố trí chân như sau:
|
Chân |
Chức Năng |
|---|---|
|
1 |
Ground (GND) - Mass/Shield |
|
2 |
Data - (Tín hiệu âm) |
|
3 |
Data + (Tín hiệu dương) |
Bộ chia tín hiệu RDM8-2 là giải pháp chuyên nghiệp dành cho hệ thống ánh sáng sân khấu, sự kiện, hội trường, giúp tối ưu hóa tín hiệu DMX và RDM, đảm bảo tín hiệu ổn định, giảm thiểu lỗi và tăng độ an toàn cho hệ thống ánh sáng.
