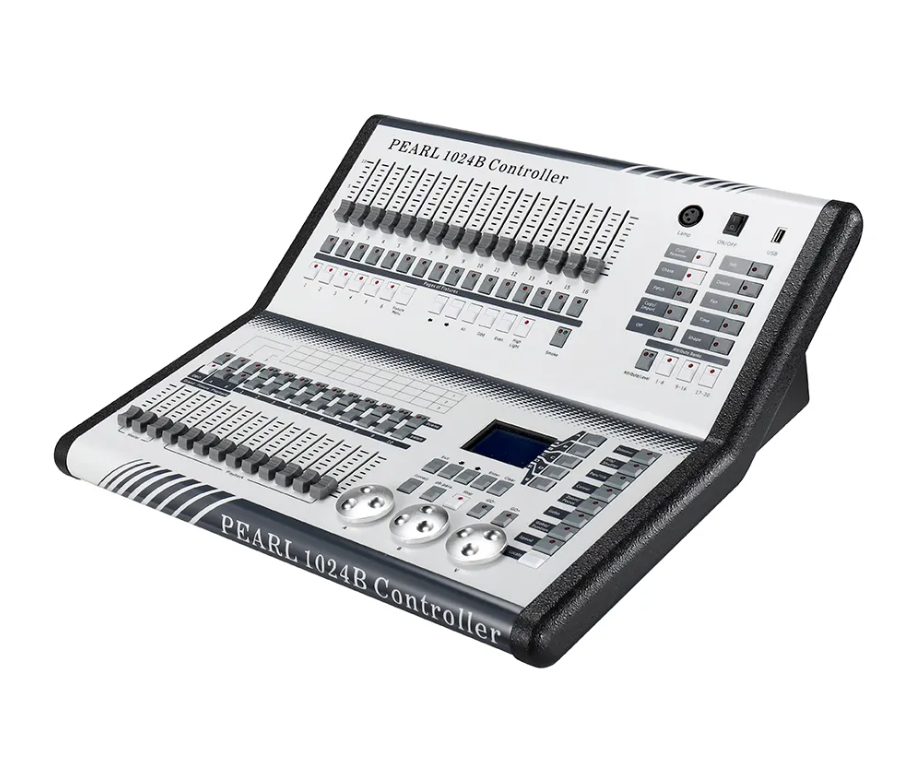

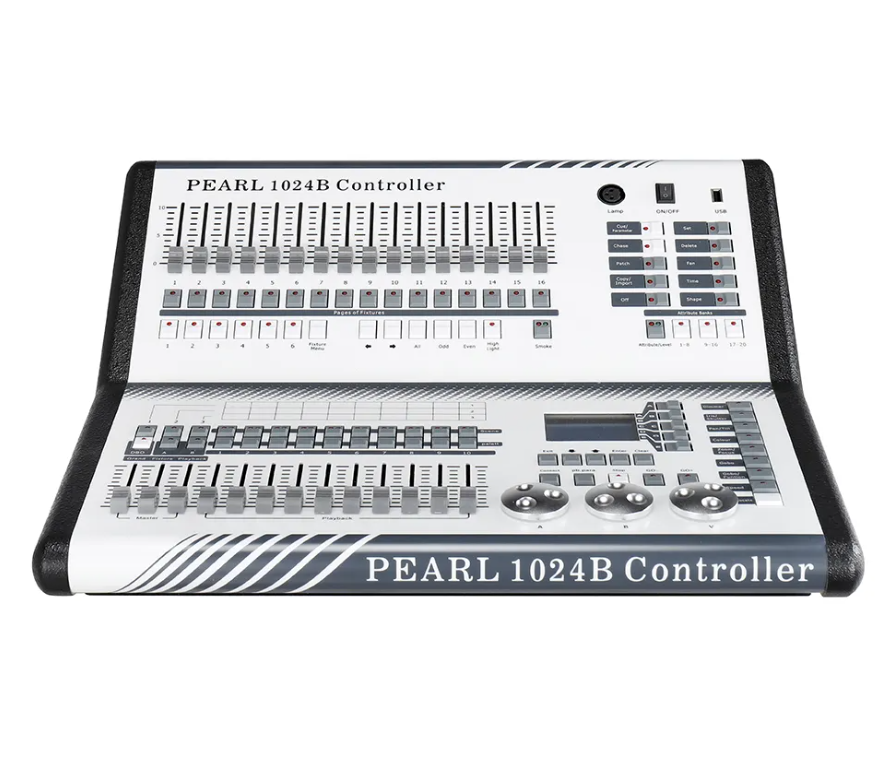

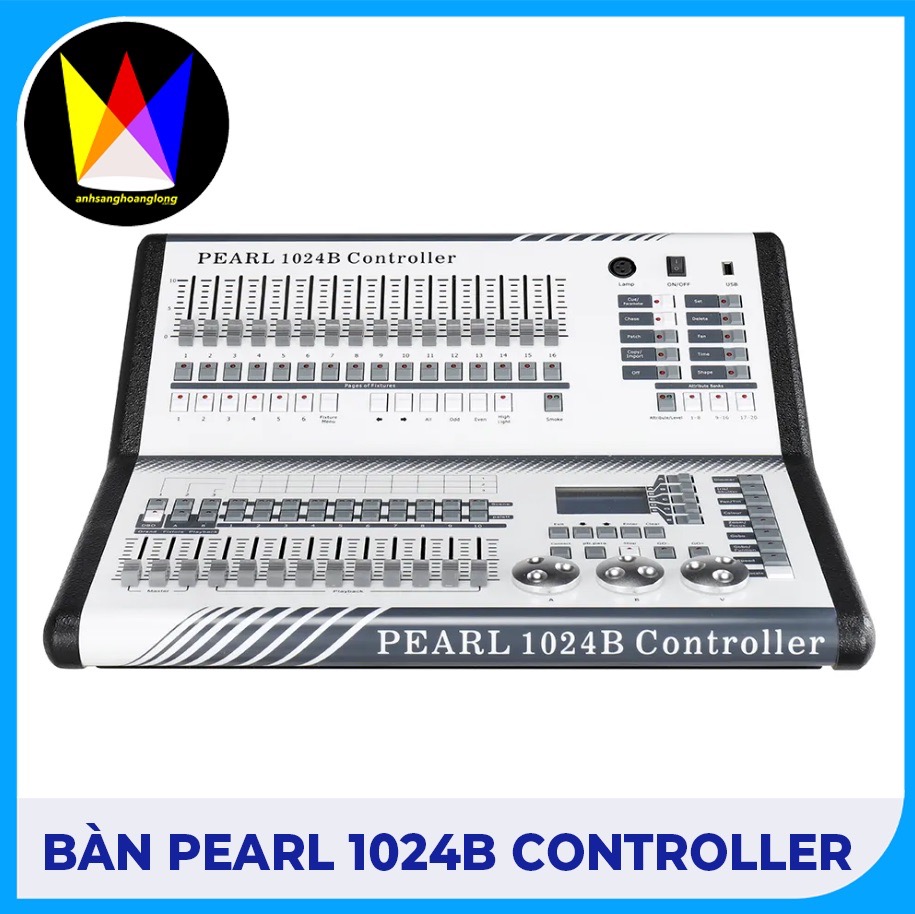

BÀN ĐIỀU KHIỂN ÁNH SÁNG Bàn Pearl 1024B Controller
Thiết lập điều khiển chức năng MiDi - Với chức năng midi, có thể thực hiện trình diễn ánh sáng

Tạo tệp định dạng R20 Tạo thư viện R20 trên bảng điều khiển trên Avolites Pearl

96 Đồ đạc, 40 Kênh

Định dạng thư viện R20 Fixture

Trình tạo hình dạng tích hợp sẵn

Tổng số 1024 Kênh, 6 trang Chase Bên trong hàng chục hình dạng hiệu ứng

Chạy 10 cảnh

5 hình dạng hiệu ứng tại thời điểm lành mạnh

Với fader điều khiển độ sáng và độ sáng

◆Chuẩn DMX512/ 1990, tối đa 1024 kênh điều khiển DMX, đầu ra tín hiệu cách ly quang học.

Kiểm soát tối đa 96 hoặc 96 đèn máy tính mờ, sử dụng thư viện ánh sáng ngọc trai.

Trình tạo quỹ đạo đồ họa tích hợp, có 135 đồ họa tích hợp, kiểm soát quỹ đạo đồ đạc đồ họa thân thiện với người dùng, chẳng hạn như vòng tròn, xoắn ốc, cầu vồng, rượt đuổi và các hiệu ứng khác. Các tham số đồ họa (chẳng hạn như: biên độ, tốc độ, khoảng thời gian, sóng, hướng) có thể được đặt độc lập.

60 cảnh lặp lại, cảnh để lưu trữ cảnh nhiều bước và một bước. Kịch bản nhiều bước có thể lưu trữ tới 600 bước.

Màn hình LCD có đèn nền, hiển thị bằng tiếng Anh

Tắt lưu giữ dữ liệu.

Sao lưu và nâng cấp U-đĩa.

Đèn cổ ngỗng chuyên nghiệp biểu diễn trong nhà và ngoài trời. (Không bắt buộc)

Nguồn điện: AC 100- 240V/50-60Hz.

Kích thước: 485 x 420 x 105.

Kênh DMX512: 1024

Số lượng đồ đạc giao phối: 96

Fixtures kết nối lại với mã địa chỉ: Hỗ trợ

Đèn trao đổi ngang và dọc: Hỗ trợ

Đầu ra đảo ngược kênh đèn: Hỗ trợ

Công tắc chế độ trượt kênh đèn: Hỗ trợ

Mỗi kênh điều khiển khả dụng tối đa của mỗi máy quét: Kênh 40 kênh chính +40 cắt

Thư viện Fixture: Hỗ trợ thư viện ánh sáng ngọc trai R20

Số cảnh có thể lưu: 60

Số cảnh có thể chạy đồng thời: 10

Tổng số bước trong kịch bản nhiều bước: 600

Kiểm soát thời gian cảnh: mờ dần, mờ dần, trượt LTP

Đồ họa có thể được lưu trữ cho từng cảnh: 5

Cảnh mờ dần và làm mờ: Hỗ trợ

Cảnh khóa liên động: Hỗ trợ

Kịch bản điều khiển điểm: hỗ trợ

Trình tạo đồ họa: có thể tạo Dimmer, P/T, RGB, CMY, Color, Gobo, Iris, Focus Graphics

Đồ họa có thể chạy cùng lúc số lượng: 10

Master Fader: Toàn cầu, lặp lại, chiếu sáng

Bây giờ Đen: Hỗ trợ

Quay số để điều chỉnh các giá trị kênh: hỗ trợ

Fader điều chỉnh các giá trị kênh: hỗ trợ

Fader Dimmer: Hỗ trợ

Đọc đĩa U: Hỗ trợ định dạng FAT32

Đuổi theo giới thiệu

Trình tự của một hoặc nhiều bước được ghi lại trước được lập trình bằng nút CHASE. Nó có thể được phát lại tự động nếu muốn. Đôi khi được gọi là SEQUENCE, STACK hoặc Linked Cues. Cuộc rượt đuổi có thể bao gồm 600 bước trong bảng điều khiển này.

Tạo ra

1) Nhấn [Đuổi theo]. Trong khu vực Phát lại, đèn LED chỉ báo của các nút [Swop] không có bất kỳ cảnh nào được lưu trữ sẽ tiếp tục nhấp nháy; những người theo đuổi sẽ luôn luôn tiếp tục; và, những người có cảnh sẽ tắt;

2) Nhấn nút [Đuổi theo] mong muốn để vào menu đuổi theo. Lúc này, màn hình LCD sẽ hiển thị số trang hiện tại và tổng số bước của cảnh nhiều bước; Nhấn [Lên] hoặc [Xuống] để lật trang;

3) Sau khi chỉnh sửa hiệu ứng sân khấu, nhấn [C] [Record] để vào menu ghi âm;

4) Nhấn [B]/[C] để chọn chế độ lưu trữ;

) Nếu đến bước cuối cùng, hãy nhấn [D] [Record Ad Final Step] để lưu trực tiếp hoặc nhấn nút tắt [Swop] để lưu vào đó. Để chèn hoặc ghi đè một bước, chọn vị trí mong muốn, sau đó nhấn [B] để ghi đè hoặc nhấn [C] để chèn một bước trước bước đã chọn.

Xóa một bước

Trong menu Chase, nhấn [Delete] để vào menu Delete; nhấn nút [Swop] mong muốn để xóa một bước.

bước thời gian

Trong menu Chase, nhấn [Time] rồi nhấn nút [Swop] mong muốn để vào menu Chỉnh sửa thời gian. Nhấn [Lên] hoặc [Xuống] để lật trang; nhấn một phím mềm để chọn các tùy chọn để chỉnh sửa; cuộn [Giá trị bánh xe] để thay đổi giá trị; Nhấn [Enter] để xác nhận.

Các tùy chọn thời gian bao gồm (xem hình trên trang tiếp theo):

[Wait Fade In] – Thời gian chờ trước khi kênh HTP mờ dần

[Wait Fade Out] –Thời gian chờ trước khi kênh HTP mờ dần

[Fade In] –Thời gian mờ dần của kênh HTP

[Fade Out] – Thời gian mờ dần của kênh HTP

[LTP Slope] – Thời gian mờ dần của kênh LTP

[LTP Wait] – Thời gian chờ trước khi kênh LTP mờ dần

[Connect] – Nếu đóng kết nối, thì cảnh đang chạy sẽ bị tạm dừng ở bước này cho đến khi nhấn [Go+] hoặc [Go-].

[Bước đơn giản] – Thời gian toàn cầu sử dụng cảnh nhiều bước

[Bước phức tạp] – Khoảng thời gian đặc biệt dành cho riêng mình

Bao gồm các bước

Trong menu chỉnh sửa Chase, nhấn nút [Swop] mong muốn của bước, sau đó, dữ liệu cảnh sẽ được nhập.

Giờ toàn cầu

1) Trong menu cấp độ đầu tiên, nhấn [Thời gian];

2) Sau đó, nhấn một cảnh mong muốn. Nhấn [Lên] hoặc [Xuống] để lật trang; nhấn một phím mềm để chọn các tùy chọn để chỉnh sửa; cuộn [Giá trị bánh xe] để thay đổi giá trị; Nhấn [Enter] để xác nhận.

Xóa một cảnh

1) Trong menu cấp độ đầu tiên, nhấn [Delete];

2) Nhấn nút [Swop] mong muốn hai lần để xóa.

Sao chép một cảnh

1) Trong menu cấp độ đầu tiên, nhấn nút [Swop] mong muốn;

2) Nhấn mông [Swop] khác
