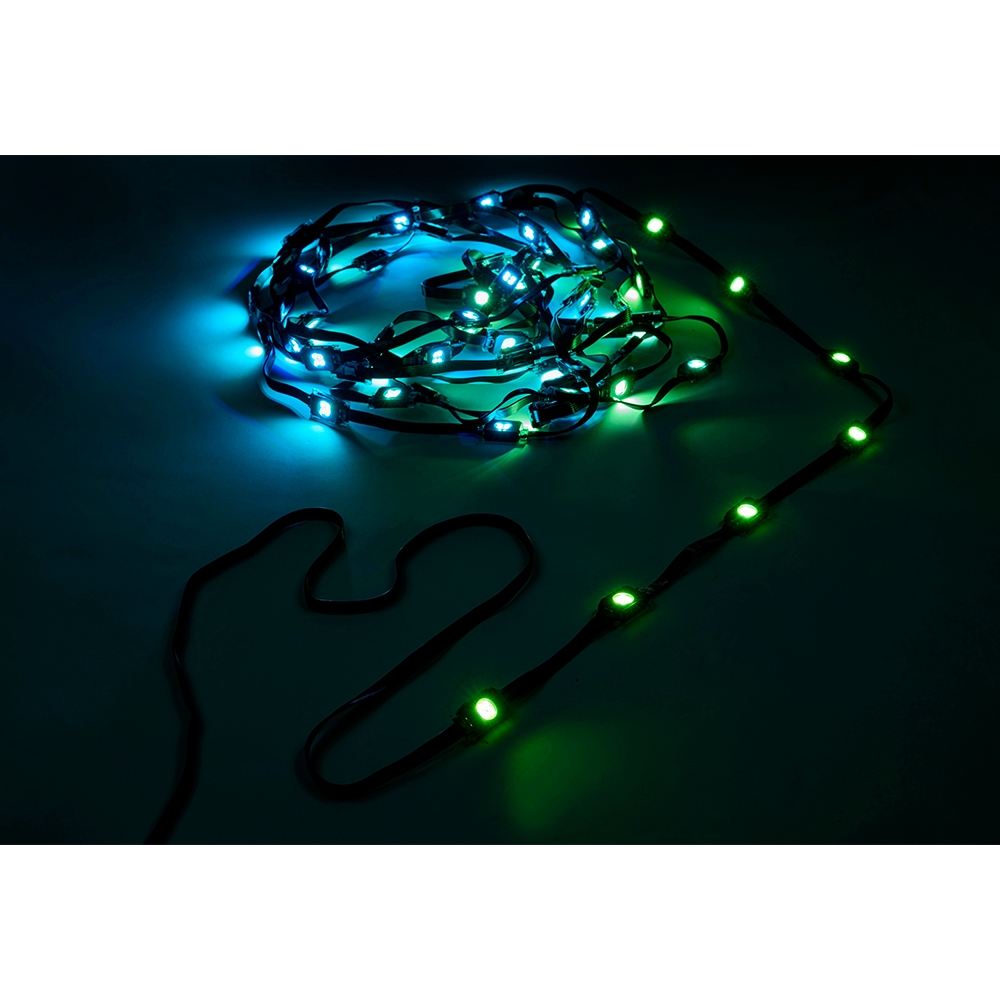

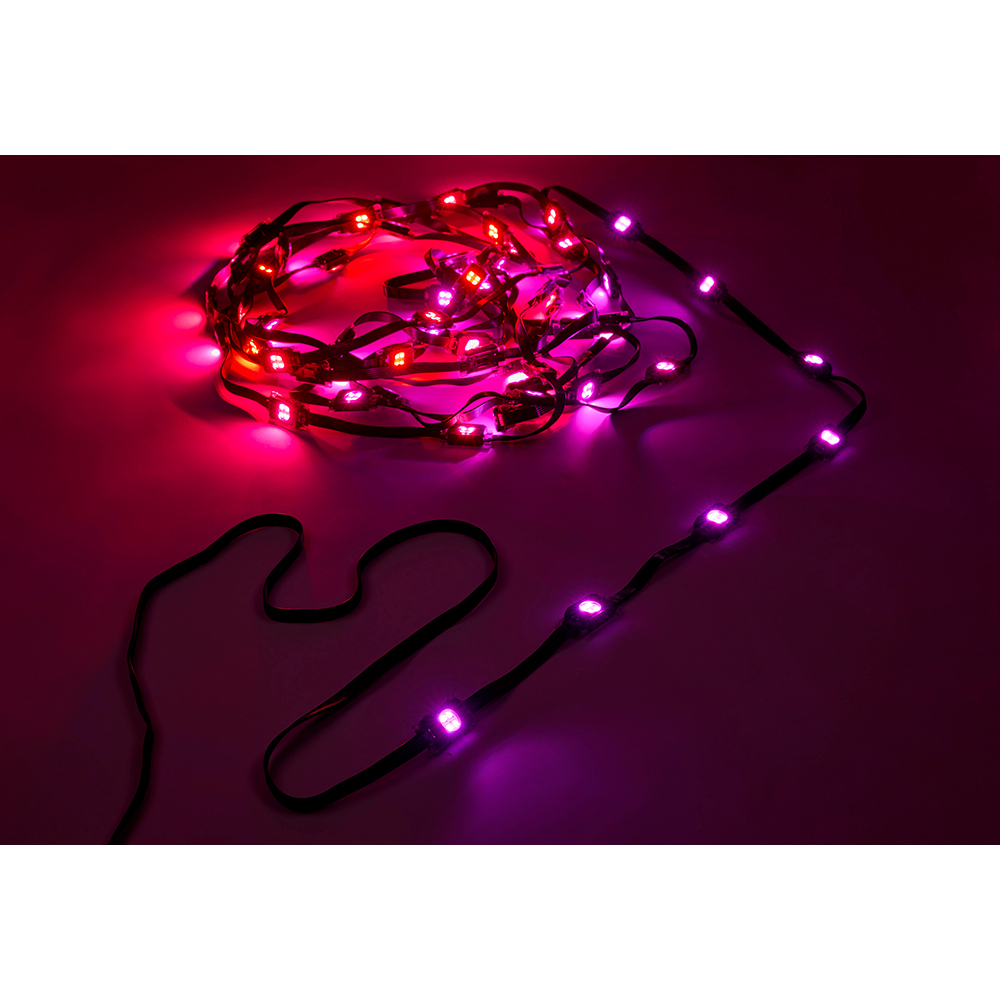

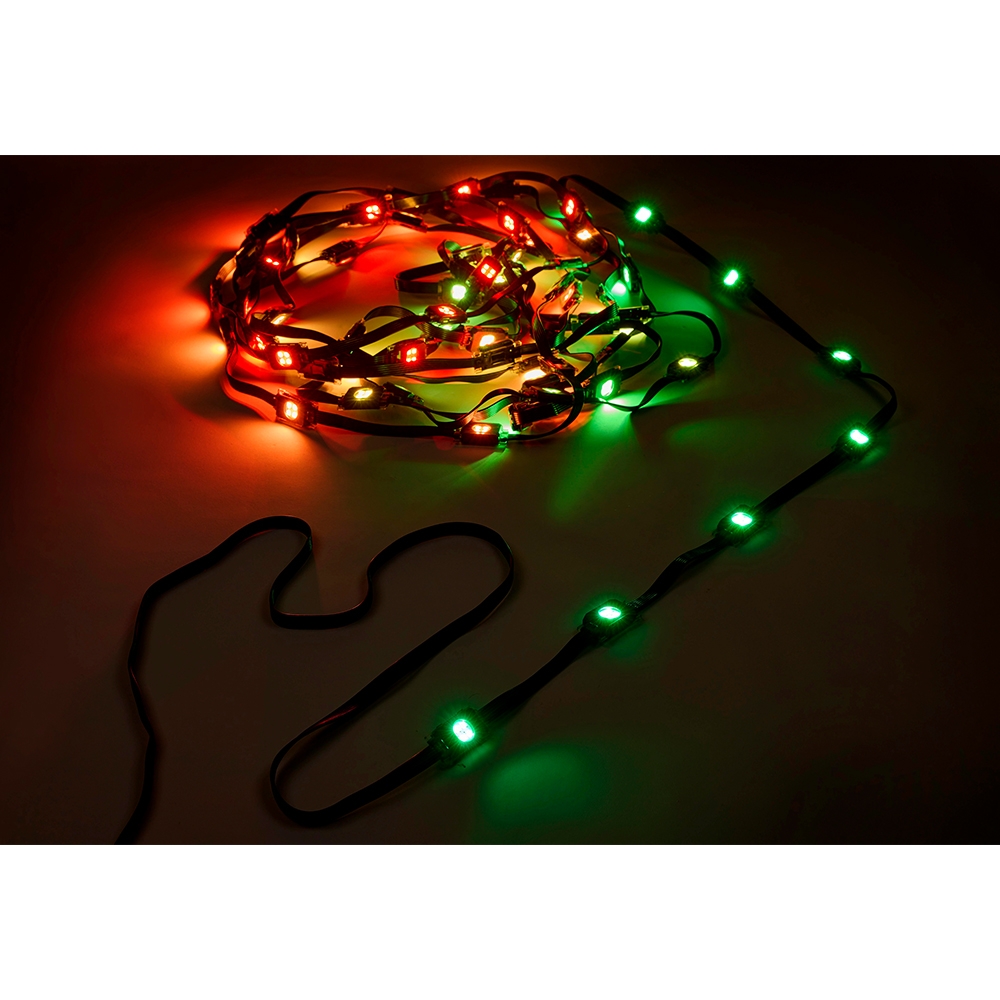

Led Dây Chống Nước Exterior Dot-4 Pro - Martin – LED RGBW IP67, Pixel Mapping Kiến Trúc Ngoài Trời
Led Dây Chống Nước Exterior Dot-4 Pro - Martin là hệ thống LED Pixel RGBW chuyên nghiệp thuộc dòng sản phẩm Exterior Dot Pro của Martin Professional. Thiết bị được thiết kế dành cho các công trình chiếu sáng kiến trúc ngoài trời, nơi yêu cầu khả năng hiển thị màu sắc đồng đều, điều khiển điểm ảnh độc lập và vận hành bền bỉ trong điều kiện thời tiết khắc nghiệt.
Mỗi điểm Exterior Dot-4 Pro được trang bị bốn LED RGBW Lumileds, kết hợp công nghệ Full Gamut Pixel Calibration giúp hiệu chuẩn màu và độ sáng của từng Dot. Sản phẩm hỗ trợ các giao thức điều khiển Martin P3, Art-Net và sACN, cho phép phát triển hệ thống chiếu sáng trang trí từ những đường sáng đơn giản đến các mảng Video Mapping quy mô lớn.
Với công suất tối đa 1,5W/Dot, điện áp hoạt động 15V DC, chuẩn chống nước IP67 và khả năng chống ăn mòn C5 High, Martin Exterior Dot-4 Pro là giải pháp phù hợp cho mặt dựng tòa nhà, cầu, khu đô thị, khách sạn, quảng trường và các công trình nghệ thuật ngoài trời.
1. Thiết Kế LED Pixel Dạng Dây – Giải Pháp Chiếu Sáng Mặt Dựng Kiến Trúc
Martin Exterior Dot-4 Pro là hệ thống LED điểm ảnh dạng chuỗi dây, gồm nhiều Dot được kết nối bằng cáp chuyên dụng để tạo những đường sáng và mảng ánh sáng linh hoạt.
Mỗi Dot là một điểm phát sáng RGBW có khả năng điều khiển riêng biệt. Khi kết hợp nhiều dây, hệ thống có thể tạo các hiệu ứng màu sắc chuyển động trên bề mặt công trình.
Đặc điểm nổi bật:
-
Sử dụng bốn LED RGBW trong mỗi Dot.
-
Điều khiển độc lập từng điểm ảnh.
-
Hỗ trợ Pixel Mapping và Video Mapping.
-
Cấu hình dây theo khoảng cách điểm ảnh yêu cầu.
-
Tích hợp công nghệ Full Gamut Pixel Calibration.
-
Điều khiển bằng Martin P3, Art-Net hoặc sACN.
-
Thiết kế nhỏ gọn, dễ bố trí trên kết cấu kiến trúc.
-
Chuẩn chống nước IP67.
-
Chống ăn mòn C5 High.
-
Hỗ trợ lắp đặt ngoài trời lâu dài theo hướng dẫn hãng.
Ứng dụng thực tế:
-
Trang trí mặt dựng tòa nhà cao tầng.
-
Thiết kế hệ thống LED Pixel cho trung tâm thương mại.
-
Chiếu sáng nghệ thuật cầu và công trình giao thông.
-
Trang trí khách sạn và khu nghỉ dưỡng.
-
Hệ thống ánh sáng quảng trường.
-
Trình diễn đồ họa ánh sáng trên công trình biểu tượng.
-
Trang trí kiến trúc tại khu đô thị và công viên.
-
Thiết kế Video Mapping ngoài trời.
-
Các hệ thống chiếu sáng lễ hội và cảnh quan.
VDO hay LED dây thông thường không phải lúc nào cũng đáp ứng được yêu cầu chống chịu môi trường của công trình cố định. Exterior Dot-4 Pro được phát triển riêng cho nhóm ứng dụng kiến trúc ngoài trời.
2. Nguồn Sáng 4 LED RGBW Lumileds – Quang Thông Đến 71 Lumens/Dot

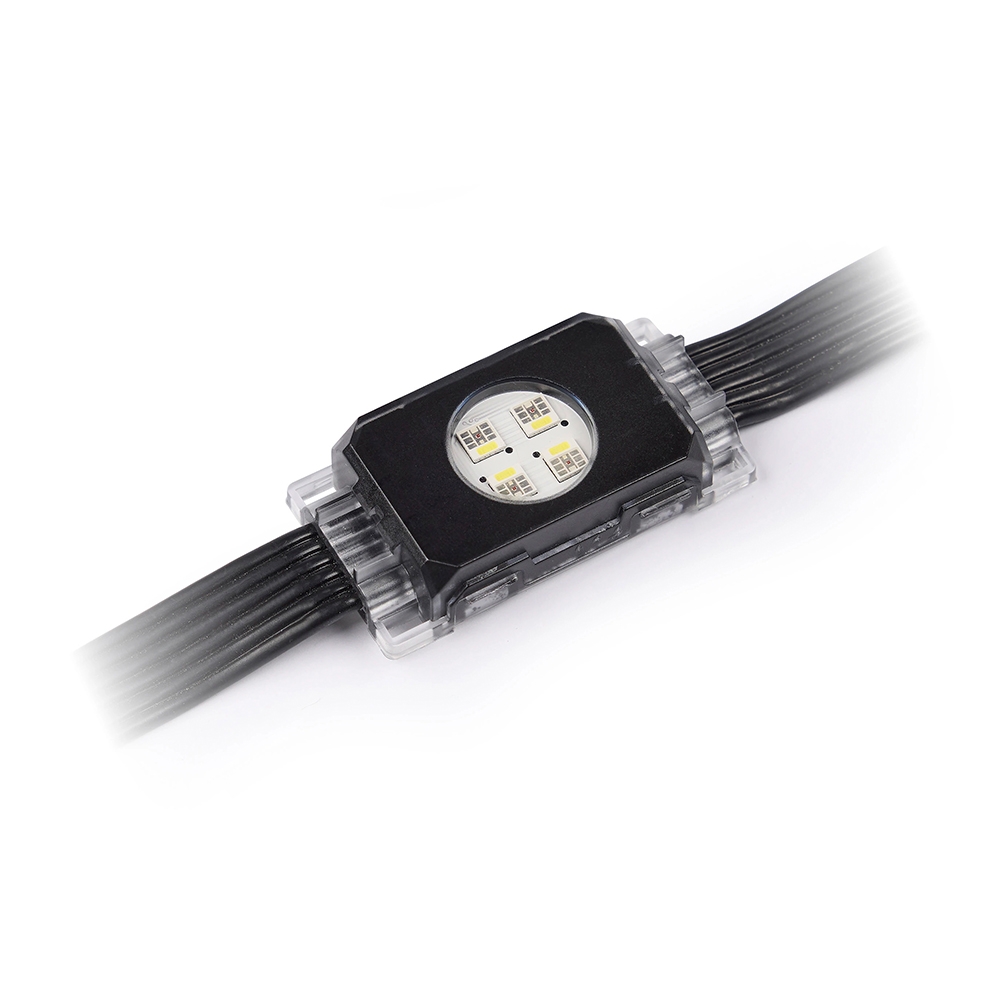

Mỗi điểm sáng Martin Exterior Dot-4 Pro sử dụng bốn LED RGBW do Lumileds sản xuất.
Hệ màu RGBW gồm:
-
Red – Đỏ.
-
Green – Xanh lá.
-
Blue – Xanh dương.
-
White – Trắng.
Hệ thống RGBW giúp tạo các hiệu ứng ánh sáng màu và ánh sáng trắng pha trộn, đồng thời hỗ trợ đồng bộ màu khi nhiều điểm LED hoạt động trong cùng một công trình.
Thông số quang học theo trang sản phẩm Martin hiện hành:
| Thông số mỗi Dot | Mặt trong suốt | Dome khuếch tán |
|---|---|---|
| Quang thông trắng 6.500K | 71 lm | 29 lm |
| Quang thông đỏ | 22 lm | 10 lm |
| Quang thông xanh lá | 65 lm | 28 lm |
| Quang thông xanh dương | 13 lm | 5 lm |
| Cường độ sáng trắng | 26 cd | 5 cd |
| Góc nhìn | 150° | 180° |
Công nghệ Full Gamut Pixel Calibration
Martin áp dụng công nghệ hiệu chuẩn màu và cường độ sáng ở cấp độ điểm ảnh.
Các lợi ích bao gồm:
-
Giảm chênh lệch màu giữa các Dot.
-
Cải thiện sự đồng đều của hệ thống nhiều dây LED.
-
Hỗ trợ chuyển màu mượt khi hiển thị nội dung video.
-
Đồng bộ màu sắc trên các khu vực khác nhau của công trình.
-
Tăng tính nhất quán khi triển khai mảng LED quy mô lớn.
Tuổi thọ nguồn sáng
Martin công bố tuổi thọ LED tối thiểu 100.000 giờ đến mức duy trì hơn 70% quang thông, theo điều kiện thử nghiệm của nhà sản xuất.
Tuổi thọ thực tế phụ thuộc vào nhiệt độ môi trường, chế độ vận hành, tải điện và điều kiện lắp đặt.
3. Pixel Mapping Và Video Mapping – Điều Khiển Từng Dot Độc Lập
Điểm nổi bật của Exterior Dot-4 Pro là khả năng điều khiển từng Dot thay vì chỉ thay đổi màu chung cho toàn bộ dây.
Khi kết hợp nhiều chuỗi LED thành một mảng ánh sáng, mỗi Dot có thể được gán một vị trí tương ứng trong sơ đồ Pixel Mapping.
Các hiệu ứng có thể thực hiện:
-
Chuyển màu theo từng điểm LED.
-
Chạy màu dọc theo mặt dựng.
-
Hiệu ứng sóng ánh sáng.
-
Hiệu ứng đồ họa hình học.
-
Điều khiển ánh sáng theo hàng và cột.
-
Tạo dải sáng chuyển động.
-
Hiển thị nội dung Video Mapping.
-
Đồng bộ màu sắc trên toàn công trình.
Công nghệ Martin P3
Exterior Dot-4 Pro có thể được sử dụng cùng Martin P3 System Controller để điều khiển và phân phối nội dung video theo sơ đồ ánh xạ điểm ảnh.
Các chức năng bao gồm:
-
Thiết lập vị trí các điểm Dot.
-
Điều chỉnh độ sáng.
-
Điều khiển màu RGBW.
-
Ánh xạ nội dung video.
-
Đồng bộ hóa hiệu ứng.
-
Quản lý hệ thống nhiều dây LED.
Độ phân giải màu:
-
Điều khiển qua Martin P3: 16-bit trên mỗi thành phần màu.
-
Điều khiển qua DMX: 8-bit trên mỗi thành phần màu.
Chất lượng hình ảnh thực tế phụ thuộc mật độ Dot, kích thước mặt dựng, khoảng cách quan sát và nội dung trình chiếu.
Với khoảng cách Dot tiêu chuẩn 200 mm, sản phẩm đặc biệt phù hợp với các hiệu ứng đồ họa kiến trúc và hiển thị nội dung ở khoảng cách quan sát tương đối xa.
4. Điều Khiển Art-Net, sACN Và Martin P3 – Tích Hợp Hệ Thống Kiến Trúc
Exterior Dot-4 Pro hỗ trợ các giao thức điều khiển chuyên nghiệp, phù hợp với hệ thống chiếu sáng kiến trúc sử dụng dữ liệu mạng.
Giao thức điều khiển:
-
Martin P3.
-
Art-Net phiên bản 1, 2, 3 và 4.
-
sACN theo ANSI E1.31-2016.
-
RDM over Art-Net theo ANSI/ESTA E1.20.
Các tính năng nổi bật:
-
Tự động phát hiện giao thức.
-
Điều khiển các thành phần màu RGBW.
-
Điều chỉnh độ sáng.
-
Điều khiển theo pixel.
-
Cấu hình địa chỉ điều khiển.
-
Hỗ trợ hiệu ứng nội bộ theo cấu hình tương thích.
-
Quản lý hệ thống qua bộ điều khiển chuyên dụng.
Các chế độ DMX:
-
Standard.
-
Extended.
-
Raw.
-
PixelMap.
Các mức kênh DMX được công bố:
-
3 kênh.
-
4 kênh.
-
6 kênh.
-
12 kênh.
-
24 kênh.
-
48 kênh.
-
96 kênh.
-
192 kênh.
Lựa chọn số kênh phụ thuộc chế độ điều khiển và mức độ chia vùng hoặc điểm ảnh.
Khả năng tích hợp công trình
Sản phẩm phù hợp với hệ thống chiếu sáng kiến trúc có bộ xử lý trung tâm, đặc biệt khi yêu cầu điều khiển nhiều dây Dot theo thời gian thực.
Martin P3 System Controller phiên bản phần mềm 6.1.0 trở lên được hãng liệt kê là tương thích.
5. Dây LED Tùy Chỉnh – Tối Đa 64 Dot Và Khoảng Cách Pixel Linh Hoạt
Martin Exterior Dot-4 Pro được thiết kế để tùy chỉnh hệ thống theo kích thước, hình dạng và bản vẽ mặt dựng.

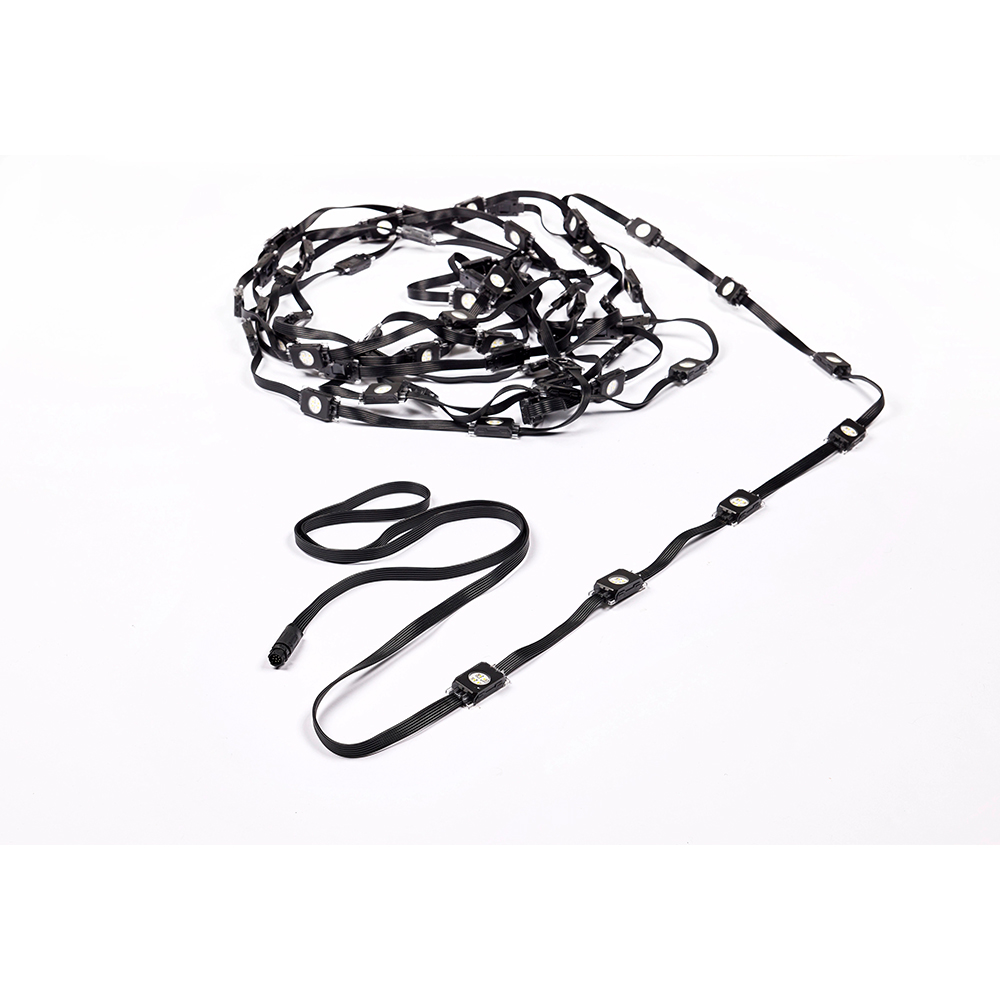

Cấu hình dây tiêu chuẩn:
-
Số lượng: 64 Dot.
-
Khoảng cách tâm: 200 mm.
-
Cáp đầu vào: 2 m.
-
Đầu nối nguồn và dữ liệu chuyên dụng.
Khả năng tùy chỉnh:
-
Số lượng điểm LED trên dây.
-
Khoảng cách giữa các Dot.
-
Chiều dài cáp đầu vào.
-
Cách bố trí dây trên công trình.
Giới hạn cấu hình:
-
Số Dot tối đa trên một dây: 64.
-
Pixel Pitch nhỏ nhất: 155 mm.
-
Pixel Pitch lớn nhất: 2.000 mm.
-
Cáp đầu tiêu chuẩn: 2 m.
-
Cáp đầu thông thường tối đa: 5 m.
-
Có thể mở rộng đến 10 m bằng phụ kiện Active Lead-In Cable Extender tương thích.
Các phương án bố trí:
-
Theo các đường dọc trên mặt tiền.
-
Theo những đường ngang của công trình.
-
Theo lưới ánh sáng nhiều điểm.
-
Theo đường cong và chi tiết kiến trúc.
-
Theo khung kim loại hoặc thanh Mounting Profile.
-
Theo kết cấu trang trí riêng của từng dự án.
Lưu ý khi thiết kế
Khoảng cách Dot càng lớn thì mật độ điểm ảnh càng thấp. Với hệ thống Video Mapping, cần xác định mật độ Dot dựa trên nội dung dự kiến hiển thị và khoảng cách quan sát.
Các cấu hình tùy chỉnh phải xác nhận với nhà sản xuất về số lượng đặt hàng tối thiểu, khả năng sản xuất và yêu cầu kỹ thuật.
6. Chuẩn IP67 – Nguồn 15V DC Và Hệ Thống Exterior Feeder
Martin Exterior Dot-4 Pro được thiết kế để hoạt động ngoài trời trong điều kiện môi trường khắc nghiệt.
Khả năng bảo vệ:
-
Chuẩn chống bụi, chống nước IP67.
-
Chống ăn mòn C5 High theo ISO 12944-6.
-
Vật liệu polycarbonate và silicone bảo vệ các linh kiện.
-
Dây liên kết màu đen gồm sáu lõi 20 AWG.
-
Bán kính uốn dây tối thiểu 15 mm.
-
Nhiệt độ hoạt động từ -30°C đến +55°C.
-
Làm mát bằng đối lưu tự nhiên.
Hệ thống nguồn điện:
Exterior Dot-4 Pro sử dụng điện áp danh định 15V DC được cấp qua hệ thống Feeder chuyên dụng.
| Chế độ | Công suất mỗi Dot |
|---|---|
| Full Power – tối đa | 1,5W |
| Half Power – tối đa | 0,75W |
| Nội dung video điển hình | Khoảng 0,5W |
Tính toán công suất cho dây 64 Dot:
-
Full Power: 64 × 1,5W = 96W.
-
Half Power: 64 × 0,75W = 48W.
-
Tải điển hình theo nội dung video: khoảng 32W.
Đây là công suất của các Dot, chưa bao gồm tổn hao và mức tiêu thụ của bộ cấp nguồn, bộ điều khiển cùng các thiết bị liên quan.
Bộ cấp nguồn và dữ liệu:
-
Martin Exterior AC-Feeder.
-
Martin Exterior DC-Feeder.
Exterior Feeder có nhiệm vụ xử lý nguồn điện và dữ liệu trước khi phân phối đến chuỗi Dot.
Lưu ý an toàn:
-
Không đấu trực tiếp dây Exterior Dot-4 Pro vào điện lưới AC 220V.
-
Không cấp trực tiếp nguồn 48V DC vào chuỗi Dot.
-
Sử dụng đúng bộ Exterior Feeder và cáp tương thích.
-
Không vượt quá giới hạn số Dot trên tuyến.
-
Tính toán sụt áp, tải nguồn, chiều dài cáp và cấu hình đấu nối.
-
Các đầu nối, điểm ghép dây phải được lắp đặt và bảo vệ đúng hướng dẫn IP67 của Martin.
Phương án lắp đặt:
-
Mounting Bracket.
-

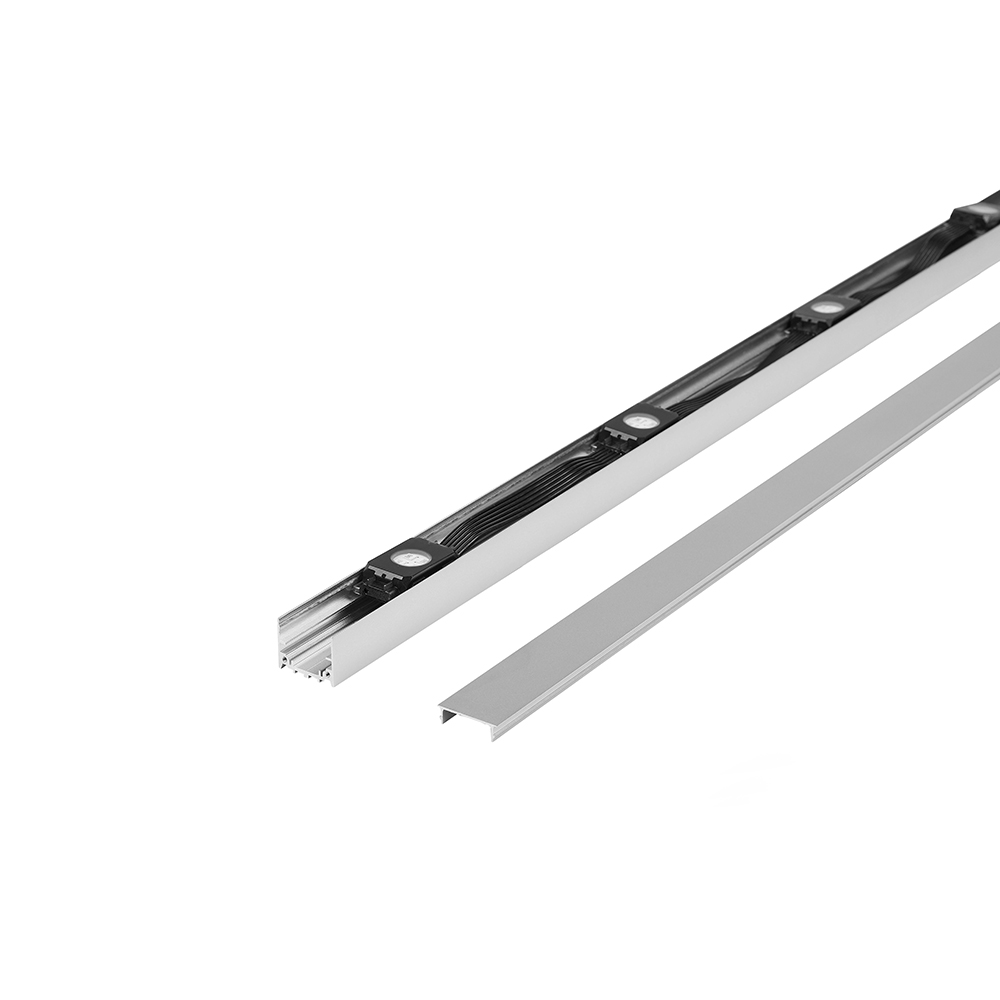

Mounting Profile.
-
Bốn lỗ gắn dây rút tích hợp trên mỗi Dot.
-
Gắn vào khung, giá hoặc kết cấu kiến trúc.
-
Lắp đặt theo nhiều hướng tùy vị trí công trình.
7. Bảng Tổng Hợp Thông Số Kỹ Thuật Martin Exterior Dot-4 Pro
| Hạng mục | Thông số kỹ thuật |
|---|---|
| Tên sản phẩm | Led Dây Chống Nước Exterior Dot-4 Pro - Martin |
| Mã sản phẩm | Exterior Dot-4 Pro |
| Thương hiệu | Martin Professional – Martin by HARMAN |
| Xuất xứ | |
| Mã đặt hàng tiêu chuẩn | MAR-90580001 |
| Loại thiết bị | LED Pixel String RGBW ngoài trời |
| Ứng dụng | Pixel Mapping, Video Mapping kiến trúc |
| Nguồn sáng | 4 LED RGBW Lumileds/Dot |
| Điều khiển điểm ảnh | Độc lập từng Dot |
| Số Dot tối đa trên dây | 64 |
| Pixel Pitch tiêu chuẩn | 200 mm |
| Pixel Pitch nhỏ nhất | 155 mm |
| Pixel Pitch lớn nhất | 2.000 mm |
| Cáp đầu tiêu chuẩn | 2 m |
| Cáp đầu tối đa thông thường | 5 m |
| Cáp đầu mở rộng có phụ kiện chủ động | Tối đa 10 m |
| Quang thông trắng 6.500K – Clear Front | 71 lm/Dot |
| Quang thông trắng 6.500K – Dome | 29 lm/Dot |
| Quang thông đỏ – Clear Front | 22 lm/Dot |
| Quang thông xanh lá – Clear Front | 65 lm/Dot |
| Quang thông xanh dương – Clear Front | 13 lm/Dot |
| Quang thông đỏ – Dome | 10 lm/Dot |
| Quang thông xanh lá – Dome | 28 lm/Dot |
| Quang thông xanh dương – Dome | 5 lm/Dot |
| Cường độ trắng – Clear Front | 26 cd/Dot |
| Cường độ trắng – Dome | 5 cd/Dot |
| Góc nhìn Clear Front | 150° |
| Góc nhìn Dome | 180° |
| Góc cắt sáng Glare Shield | 120° |
| Công nghệ hiệu chuẩn | Full Gamut Pixel Calibration |
| Tuổi thọ LED tối thiểu | 100.000 giờ theo điều kiện thử nghiệm |
| Giao thức điều khiển | Martin P3, Art-Net, sACN |
| Art-Net | Phiên bản 1, 2, 3, 4 |
| RDM over Art-Net | Có |
| sACN | ANSI E1.31-2016 |
| Phiên bản Martin P3 | 6.1.0 trở lên |
| Điều khiển màu qua P3 | 16-bit/màu |
| Điều khiển màu qua DMX | 8-bit/màu |
| Chế độ DMX | Standard, Extended, Raw, PixelMap |
| Kênh DMX | 3 / 4 / 6 / 12 / 24 / 48 / 96 / 192 |
| Phát hiện giao thức | Tự động |
| Điện áp hoạt động | 15V DC |
| Công suất Full Power tối đa | 1,5W/Dot |
| Công suất Half Power tối đa | 0,75W/Dot |
| Công suất điển hình | 0,5W/Dot |
| Bộ cấp nguồn/dữ liệu | Exterior AC-Feeder / DC-Feeder |
| Đầu kết nối | Hybrid 8 chân chuyên dụng |
| Cấp bảo vệ đầu nối | IP67 |
| Chuẩn chống nước bộ đèn | IP67 |
| Chống ăn mòn | C5 High |
| Chống rung | Theo IEC 60068-2-6, IEC 60068-2-64 |
| Vật liệu Dot | Polycarbonate trong suốt, phủ silicone đen |
| Vật liệu Dome | Polycarbonate trắng mờ |
| Cáp liên kết | 6 × 20 AWG |
| Bán kính uốn cáp tối thiểu | 15 mm |
| Làm mát | Đối lưu tự nhiên |
| Nhiệt độ thấp nhất | -30°C |
| Nhiệt độ cao nhất | +55°C |
| Kích thước mỗi Dot | 59 × 32,4 × 13,2 mm |
| Kích thước mỗi Dot có Dome | Khoảng 59 × 32,4 × 28,8 mm |
| Trọng lượng dây 64 Dot tiêu chuẩn | 2,96 kg |
| Lắp đặt | Bracket, Profile, dây rút |
| Hướng lắp đặt | Linh hoạt |

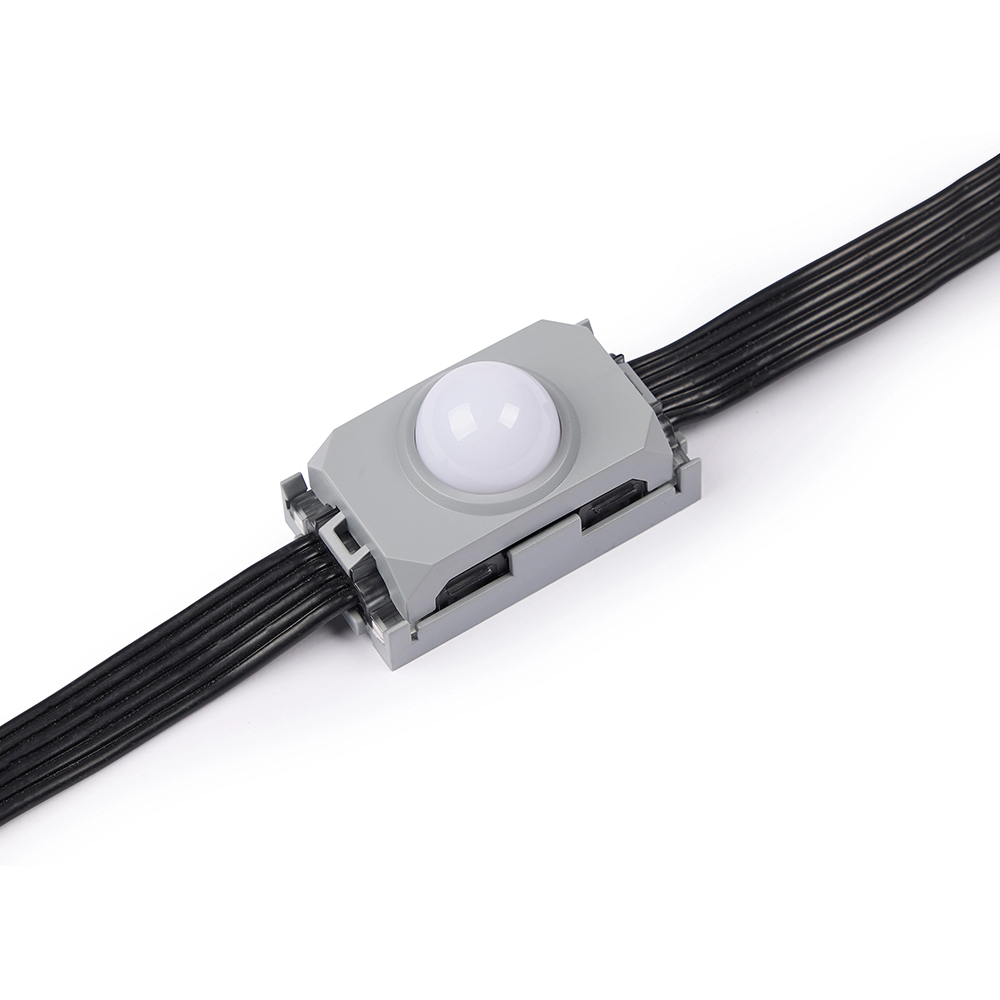

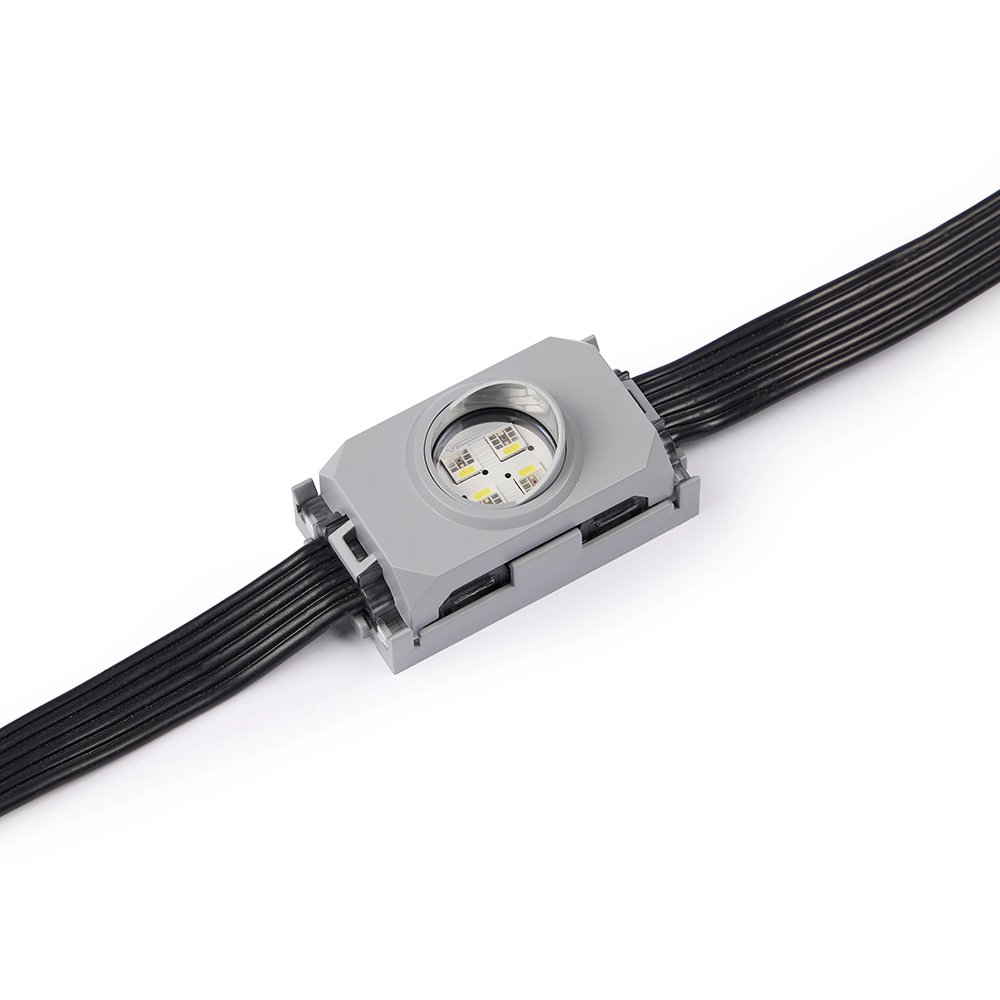

Bảng so sánh Exterior Dot-4 Pro với hai lựa chọn mặt trước
| Thông số | Clear Front | Diffused Dome |
|---|---|---|
| Quang thông trắng 6.500K | 71 lm | 29 lm |
| Cường độ sáng trắng | 26 cd | 5 cd |
| Góc nhìn | 150° | 180° |
| Đặc điểm | Điểm sáng rõ, cường độ tập trung hơn | Ánh sáng mềm hơn, góc quan sát rộng |
Bảng công suất theo cấu hình dây
| Số Dot | Full Power tối đa | Half Power tối đa |
|---|---|---|
| 10 Dot | 15W | 7,5W |
| 20 Dot | 30W | 15W |
| 40 Dot | 60W | 30W |
| 64 Dot | 96W | 48W |
Bảng trên tính công suất của các Dot, không bao gồm bộ Feeder và tổn hao của hệ thống.
Cấu hình dây tiêu chuẩn và mã đặt hàng
| Hạng mục | Thông số |
|---|---|
| Sản phẩm | Martin Exterior Dot-4 Pro |
| Số Dot | 64 |
| Pixel Pitch | 200 mm |
| Chiều dài cáp đầu | 2 m |
| Mã đặt hàng | MAR-90580001 |
| Cấu hình tùy chỉnh | Theo yêu cầu, cần xác nhận số lượng đặt hàng tối thiểu |
8. Tư Vấn Và Cung Cấp Led Dây Chống Nước Exterior Dot-4 Pro - Martin Tại Việt Nam
Khách hàng có nhu cầu tìm hiểu hoặc đặt mua Led Dây Chống Nước Exterior Dot-4 Pro - Martin có thể liên hệ:
CÔNG TY TNHH ĐÈN SÂN KHẤU ÁNH SÁNG HOÀNG LONG
-
Mã số thuế: 0109886629
-
Địa chỉ: Số nhà 167, Ngõ 245 Phố Định Công, Phường Định Công, Hà Nội, Việt Nam
-
Điện thoại: 0327 383 363
-
Email: anhsanghoanglong.kinhdoanh@gmail.com – anhsanghoanglong@gmail.com
-
Website: https://anhsanghoanglong.com
Ánh Sáng Hoàng Long tư vấn giải pháp chiếu sáng kiến trúc và hệ thống LED Pixel chuyên nghiệp, hỗ trợ khách hàng lựa chọn Exterior Dot-4 Pro, xác định số lượng Dot, khoảng cách Pixel, sơ đồ cấp nguồn Exterior Feeder, hệ thống điều khiển Video Mapping và phụ kiện lắp đặt phù hợp với công trình thực tế.
