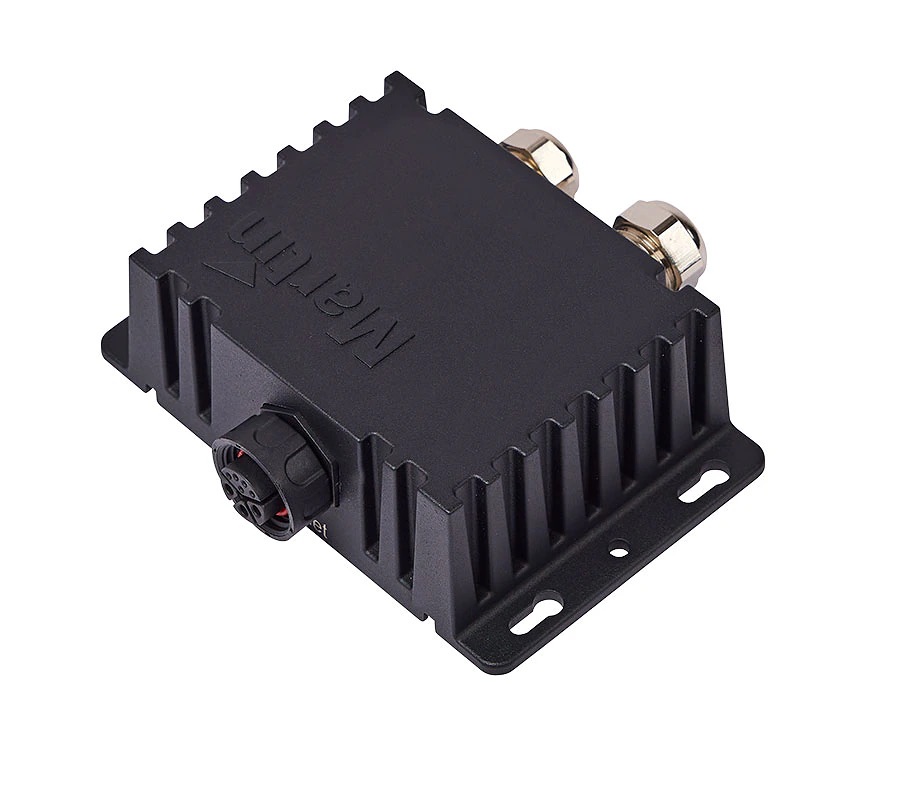

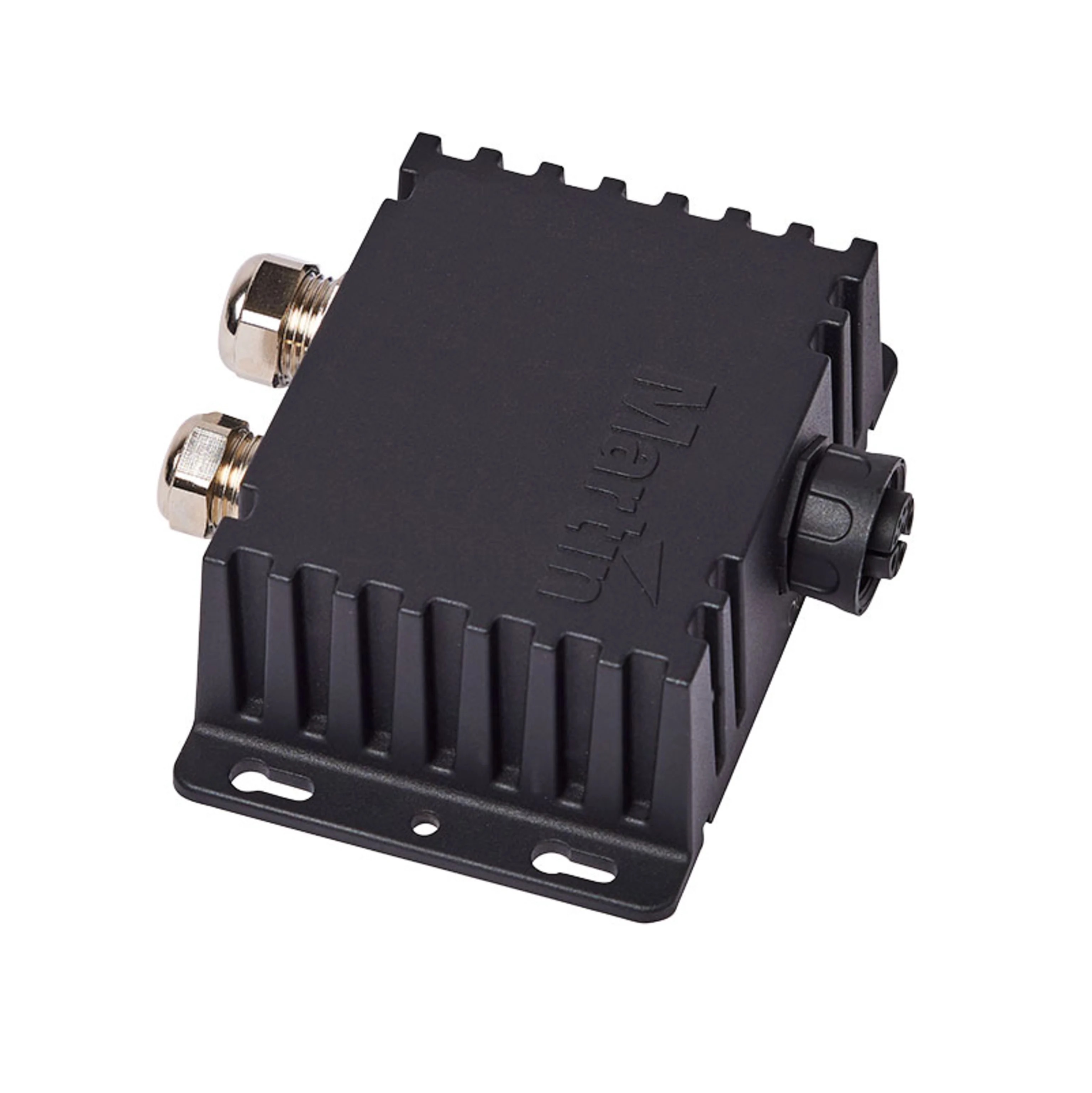

Hộp đấu nối - Nguồn điện và DMX đến PD - Martin – Junction Box IP66, Kết Nối Hybrid Power + DMX
Hộp đấu nối - Nguồn điện và DMX đến PD - Martin (Martin Junction Box – Power and DMX to PD) là phụ kiện đấu nối chuyên dụng dành cho hệ thống chiếu sáng kiến trúc Martin Professional. Sản phẩm được thiết kế để tiếp nhận nguồn điện và tín hiệu điều khiển DMX từ hai tuyến cáp riêng biệt, sau đó cung cấp kết nối thông qua một đầu ra Hybrid PD kết hợp nguồn điện và dữ liệu.
Với thiết kế vỏ nhôm đúc chắc chắn, cầu đấu lò xo bên trong và chuẩn bảo vệ IP66, Martin Junction Box Power and DMX to PD giúp đơn giản hóa quá trình thi công hệ thống chiếu sáng ngoài trời, đặc biệt đối với các công trình sử dụng đèn Exterior Linear Pro, Exterior Wash Pro và Exterior Projection Pro.
Thiết bị có mã đặt hàng MAR-91700019, kích thước 124 × 112 × 40 mm và trọng lượng 0,42 kg. Đây là phụ kiện kết nối thụ động, không phải bộ điều khiển DMX, bộ nguồn chuyển đổi điện áp hay đèn chiếu sáng.
1. Hộp Đấu Nối Nguồn Điện Và DMX Chuyên Dụng Cho Đèn Martin
Martin Junction Box – Power and DMX to PD được thiết kế nhằm tạo điểm đấu nối nguồn điện và dữ liệu điều khiển trong hệ thống chiếu sáng kiến trúc ngoài trời.
Các hệ thống đèn LED kiến trúc có thể yêu cầu đồng thời nguồn cấp điện và tín hiệu DMX để vận hành và điều khiển màu sắc, cường độ sáng hoặc các chương trình chiếu sáng.
Sản phẩm cung cấp một điểm đấu nối tập trung, hỗ trợ tổ chức hệ thống dây dẫn hợp lý hơn trong quá trình lắp đặt.
Những đặc điểm nổi bật:
-
Tiếp nhận nguồn điện và tín hiệu DMX từ các đường cáp riêng.
-
Trang bị cầu đấu bên trong để kết nối dây dẫn.
-
Đầu ra Hybrid PD kết hợp nguồn và dữ liệu.
-
Thân nhôm đúc chịu điều kiện sử dụng ngoài trời.
-
Chuẩn bảo vệ chống bụi, chống nước IP66.
-
Có tai gá mặt bích phục vụ lắp đặt.
-
Hỗ trợ lựa chọn chiều dài dây dẫn phù hợp từng công trình.
-
Có thể lắp đặt theo nhiều hướng khác nhau.
Ứng dụng thực tế:
-
Hệ thống đèn LED thanh Exterior Linear Pro.
-
Chiếu sáng mặt tiền tòa nhà và trung tâm thương mại.
-
Hệ thống chiếu sáng kiến trúc khách sạn, resort.
-
Chiếu sáng công viên, quảng trường và cảnh quan.
-
Các công trình sử dụng Exterior Wash Pro.
-
Các dự án chiếu sáng sử dụng Exterior Projection Pro.
-
Hệ thống đèn ngoài trời có kết nối Hybrid PD tương thích.
Hộp đấu nối đóng vai trò là thành phần kết nối giữa hệ thống dây nguồn, dây tín hiệu và thiết bị chiếu sáng, không trực tiếp tạo ra ánh sáng hay phát sinh tín hiệu điều khiển DMX.
2. Đầu Ra Hybrid PD – Kết Hợp Nguồn Điện Và Tín Hiệu DMX
Điểm nổi bật của Martin Junction Box Power and DMX to PD là đầu nối Hybrid PD được gắn trực tiếp trên thân hộp.
Đầu nối này được thiết kế để sử dụng với hệ thống cáp Hybrid của Martin, cho phép cấp nguồn điện và truyền dữ liệu điều khiển trong cùng một tuyến cáp tương thích.
Cấu trúc kết nối:
-
Đầu vào thứ nhất: Cáp nguồn điện.
-
Đầu vào thứ hai: Cáp tín hiệu DMX.
-
Đầu ra: Đầu nối Hybrid PD dạng cái (female).
Cách bố trí này giúp hệ thống cấp điện và điều khiển được tổ chức theo sơ đồ thống nhất.
Lợi ích khi sử dụng:
-
Giảm sự phức tạp trong việc bố trí cáp gần thiết bị.
-
Tạo điểm kết nối tập trung, dễ nhận biết.
-
Hỗ trợ hệ thống cáp Hybrid tiêu chuẩn của Martin.
-
Phù hợp với các công trình sử dụng nhiều đèn.
-
Thuận tiện trong quá trình kiểm tra, đấu nối và bảo trì.
Đầu nối Hybrid PD là giao diện kết nối nguồn điện và dữ liệu. Hộp đấu nối không thực hiện chuyển đổi điện áp, không chuyển đổi giao thức điều khiển và không thay thế bộ điều khiển DMX.
3. Cầu Đấu Lò Xo Bên Trong – Hỗ Trợ Thi Công Linh Hoạt
Martin trang bị hệ thống cầu đấu lò xo (Spring-loaded Terminal Blocks) bên trong hộp, phục vụ việc kết nối dây nguồn và dây tín hiệu.
Thiết bị có các đường vào được bố trí riêng biệt.
Đầu vào nguồn điện:
-
Sử dụng đầu siết cáp M20.
-
Đầu siết cáp đạt cấp bảo vệ IP68.
-
Phù hợp với đường kính ngoài cáp 8–10 mm.
-
Dây nguồn được đấu vào cầu đấu bên trong khoang riêng.
Đầu vào dữ liệu DMX:
-
Sử dụng đầu siết cáp M16.
-
Đầu siết cáp đạt cấp bảo vệ IP68.
-
Phù hợp với đường kính ngoài cáp 5–7 mm.
-
Dây tín hiệu được đấu vào cầu đấu trong khoang riêng.
Ưu điểm của thiết kế:
-
Cho phép lựa chọn chiều dài cáp theo khoảng cách lắp đặt.
-
Hạn chế yêu cầu sử dụng các đoạn dây có chiều dài cố định tại phía đầu vào.
-
Thuận tiện cho việc tổ chức nguồn điện và tín hiệu.
-
Hỗ trợ kiểm tra từng nhóm dây dẫn trong quá trình bảo trì.
-
Giúp bố trí cáp gọn gàng tại vị trí lắp đặt.
Việc đấu dây phải tuân thủ sơ đồ chân kết nối, giới hạn điện và hướng dẫn an toàn của Martin. Không được sử dụng hộp đấu nối để ghép tùy ý hai loại dây dẫn hoặc nguồn cấp không tương thích.
4. Chuẩn Chống Nước IP66 – Vỏ Nhôm Đúc Chống Ăn Mòn C5
Martin Junction Box Power and DMX to PD được phát triển cho các hệ thống lắp đặt ngoài trời, với cấu trúc vỏ nhôm đúc có độ bền cơ học cao.
Các đặc điểm bảo vệ:
-
Chuẩn IP66 chống bụi và chống chịu tia nước mạnh.
-
Chống va đập cơ học IK08.
-
Cấp chống ăn mòn C5 theo ISO 12944.
-
Thân hộp bằng nhôm đúc.
-
Hoàn thiện anod hóa cứng màu đen.
-
Đầu siết cáp nguồn và dữ liệu đạt IP68.
-
Kết cấu phù hợp cho môi trường chiếu sáng kiến trúc ngoài trời.
Khả năng chống rung được công bố:
-
1,0g Sinusoidal theo IEC 60068-2-6.
-
0,7g RMS Random theo IEC 60068-2-64.
-
3,0g theo ANSI C136-31.
Cấp C5 phù hợp với yêu cầu chống ăn mòn trong môi trường có mức độ ăn mòn rất cao, bao gồm các ứng dụng gần biển theo phạm vi đánh giá của tiêu chuẩn.
Chuẩn IP66 của hộp đấu nối chỉ được duy trì khi phụ kiện siết cáp, đầu nối, nắp hộp và các bộ phận làm kín được lắp đặt đúng quy trình kỹ thuật.
5. Tương Thích Với Exterior Linear Pro, Exterior Wash Pro Và Exterior Projection Pro
Martin Junction Box Power and DMX to PD được hãng thiết kế để tích hợp cùng các dòng đèn chiếu sáng kiến trúc Exterior Pro.

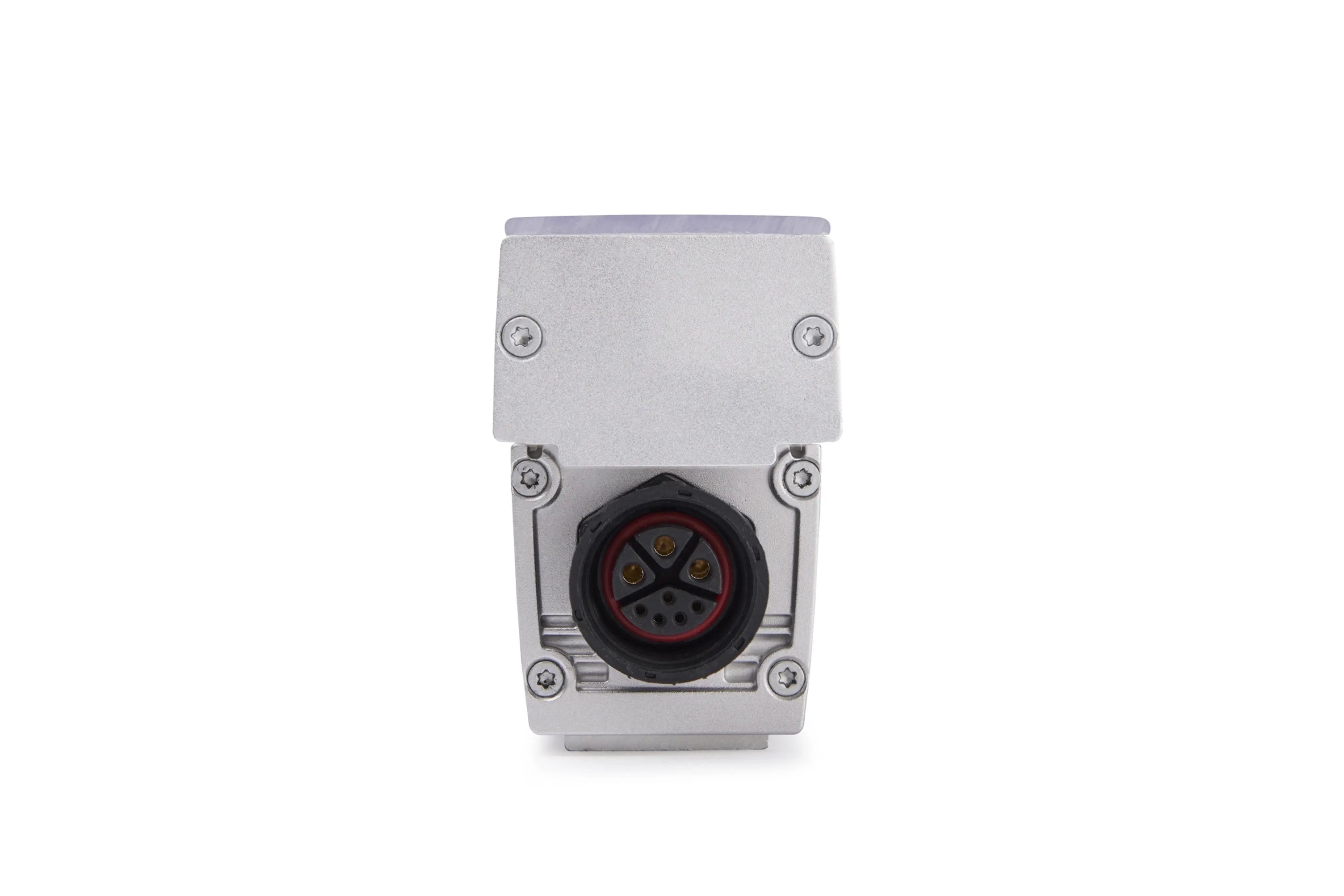

Martin Exterior Linear Pro
Hộp đấu nối có đầu ra Hybrid PD tương thích trực tiếp với hệ thống kết nối của dòng Exterior Linear Pro.
Dòng đèn này bao gồm các thiết bị LED thanh chuyên chiếu sáng hắt, chiếu lướt và tạo hiệu ứng ánh sáng trực diện trên công trình.

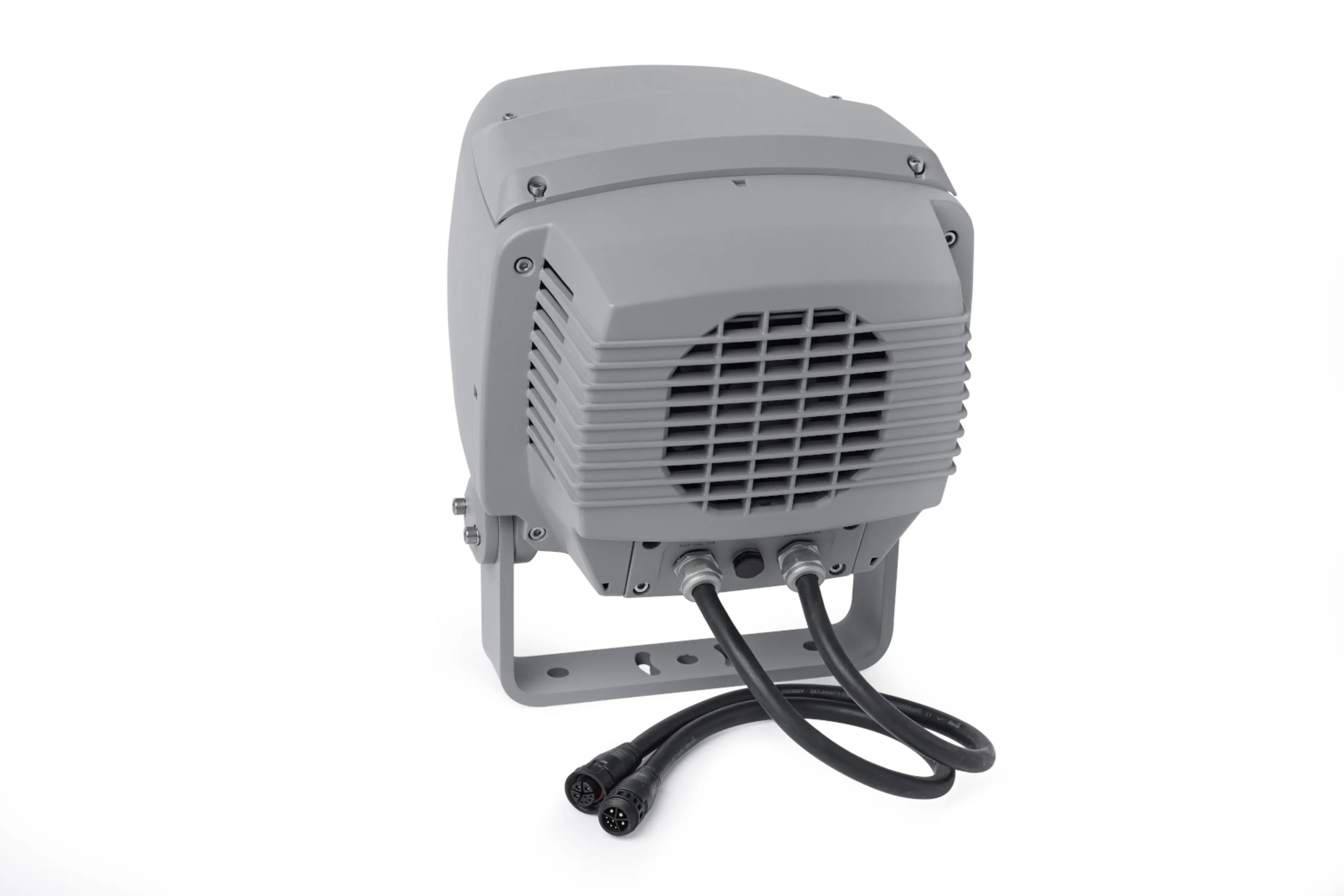

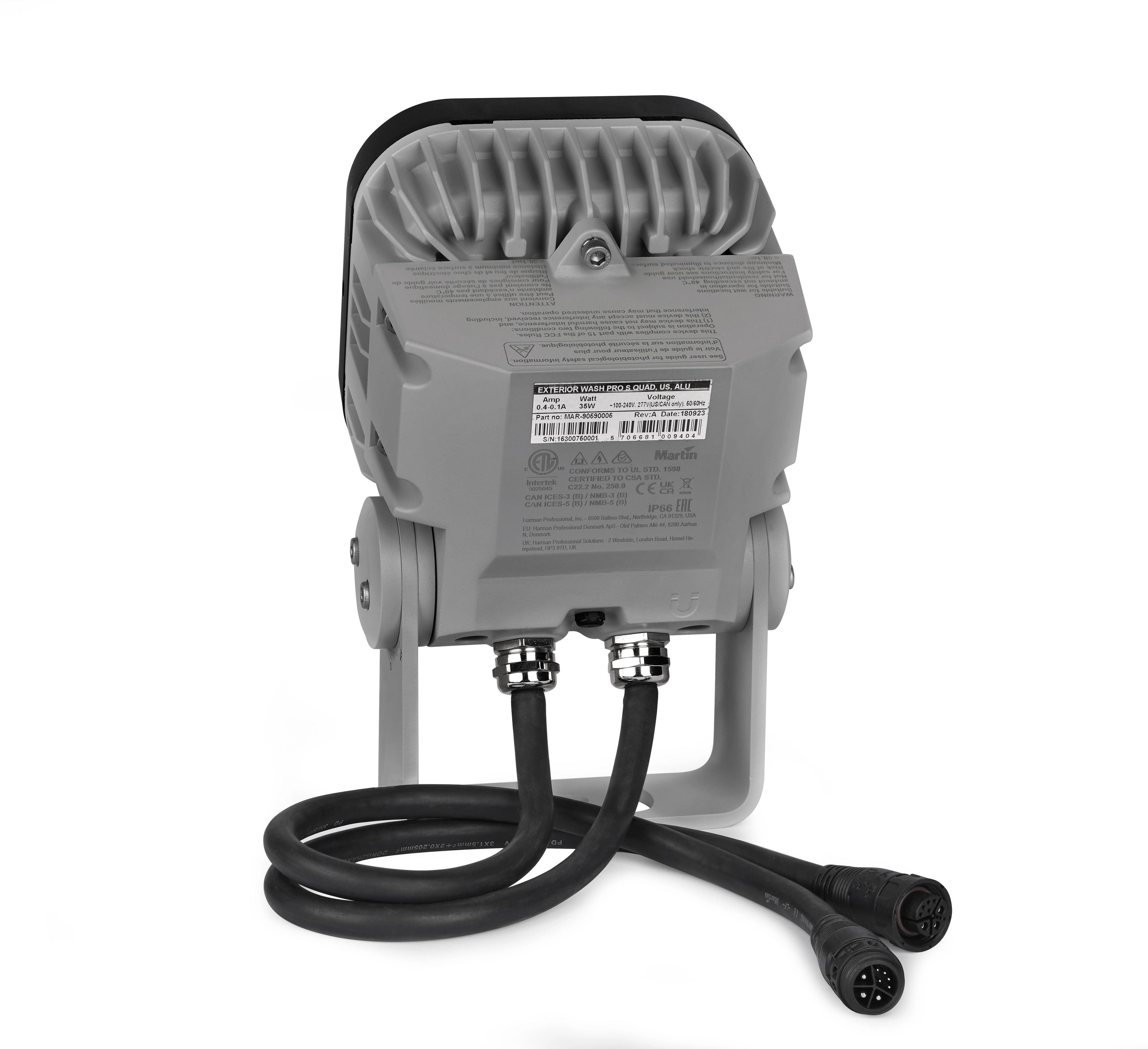

Martin Exterior Wash Pro
Hộp đấu nối có thể sử dụng với các bộ đèn Exterior Wash Pro được trang bị đầu cáp Hybrid PD tương ứng.
Việc tương thích phụ thuộc vào cấu hình dây kết nối thực tế, không mặc định áp dụng cho mọi phiên bản xuất xưởng.
Martin Exterior Projection Pro
Sản phẩm cũng tương thích với các thiết bị Exterior Projection Pro có trang bị đầu cáp Hybrid PD phù hợp.
Đây là nhóm thiết bị chiếu sáng kiến trúc có các chức năng như chiếu logo, họa tiết và hình ảnh lên bề mặt công trình.
Lưu ý khi lựa chọn:
-
Xác định chính xác model đèn cần sử dụng.
-
Kiểm tra phiên bản đầu nối và dây Hybrid PD.
-
Lựa chọn chiều dài cáp phù hợp.
-
Tính toán nguồn điện và tín hiệu theo sơ đồ của hãng.
-
Sử dụng nắp kết thúc tuyến khi cấu hình hệ thống yêu cầu.
6. Kích Thước Nhỏ Gọn – Lắp Đặt Linh Hoạt Và Dễ Bảo Trì
Martin Junction Box Power and DMX to PD có thiết kế nhỏ gọn, phù hợp bố trí tại những khu vực kỹ thuật nằm gần hệ thống đèn kiến trúc.
Kích thước thiết bị:
-
Chiều dài: 124 mm.
-
Chiều rộng: 112 mm.
-
Chiều cao: 40 mm.
-
Trọng lượng: 0,42 kg.
Đặc điểm lắp đặt:
-
Tai gá mặt bích được tích hợp trên thân hộp.
-
Cho phép lắp theo nhiều hướng.
-
Có đường vào riêng cho cáp nguồn và cáp dữ liệu.
-
Đầu ra Hybrid PD được gắn cố định trên vỏ.
-
Dễ bố trí gần đèn hoặc điểm cấp nguồn theo thiết kế hệ thống.
Điều kiện môi trường:
-
Nhiệt độ môi trường thấp nhất: -30°C.
-
Nhiệt độ môi trường cao nhất: +45°C.
-
Không yêu cầu quạt làm mát chủ động.
Nhờ kết cấu gọn nhẹ, sản phẩm phù hợp bố trí tại các hốc kỹ thuật, trên kết cấu đỡ hoặc gần những tuyến đèn LED thanh ngoài trời.
Trong quá trình thi công, cần bố trí khoảng trống thao tác và bảo đảm hộp có thể tiếp cận để kiểm tra hoặc bảo trì khi cần thiết.
7. Bảng Tổng Hợp Thông Số Kỹ Thuật Martin Junction Box – Power and DMX to PD
| Hạng mục | Thông số kỹ thuật |
|---|---|
| Tên sản phẩm | Hộp đấu nối - Nguồn điện và DMX đến PD - Martin |
| Mã sản phẩm | Junction Box – Power and DMX to PD |
| Thương hiệu | Martin Professional – Martin by HARMAN |
| Xuất xứ | |
| Mã đặt hàng chính hãng | MAR-91700019 |
| Loại thiết bị | Hộp đấu nối nguồn điện và DMX |
| Chức năng | Kết nối nguồn và dữ liệu vào đầu ra Hybrid PD |
| Đầu vào nguồn điện | Đầu siết cáp M20 |
| Cấp bảo vệ đầu siết cáp nguồn | IP68 |
| Đường kính ngoài cáp nguồn | 8–10 mm |
| Đấu nối nguồn | Cầu đấu bên trong khoang riêng |
| Đầu vào tín hiệu DMX | Đầu siết cáp M16 |
| Cấp bảo vệ đầu siết cáp dữ liệu | IP68 |
| Đường kính ngoài cáp dữ liệu | 5–7 mm |
| Đấu nối dữ liệu | Cầu đấu trong khoang riêng |
| Loại cầu đấu | Spring-loaded Terminal Blocks |
| Đầu ra | Hybrid PD female connector |
| Hệ thống đầu ra | Power + Data |
| Tương thích trực tiếp | Martin Exterior Linear Pro |
| Tương thích có điều kiện | Exterior Wash Pro và Exterior Projection Pro có đầu cáp Hybrid PD |
| Vật liệu vỏ | Nhôm đúc |
| Hoàn thiện bề mặt | Hard anodized, màu đen |
| Chuẩn chống bụi, chống nước | IP66 |
| Chống va đập | IK08 |
| Chống ăn mòn | C5 theo ISO 12944 |
| Chống rung hình sin | 1,0g – IEC 60068-2-6 |
| Chống rung ngẫu nhiên | 0,7g RMS – IEC 60068-2-64 |
| Chống rung theo ANSI | 3,0g – ANSI C136-31 |
| Nhiệt độ môi trường tối thiểu | -30°C |
| Nhiệt độ môi trường tối đa | +45°C |
| Kiểu gá | Mặt bích |
| Hướng lắp đặt | Không giới hạn hướng theo công bố hãng |
| Chiều dài | 124 mm |
| Chiều rộng | 112 mm |
| Chiều cao | 40 mm |
| Trọng lượng | 0,42 kg |
| Tuân thủ môi trường | RoHS, REACH, WEEE |
| Bao bì | Carton chứng nhận FSC |
Bảng Kết Nối Nguồn Điện Và DMX
| Vị trí kết nối | Chuẩn / thông số | Chức năng |
|---|---|---|
| Đầu vào nguồn | M20, cáp Ø8–10 mm | Nhận cáp nguồn |
| Đầu vào DMX | M16, cáp Ø5–7 mm | Nhận cáp điều khiển |
| Cầu đấu nguồn | Cầu đấu lò xo | Kết nối dây nguồn |
| Cầu đấu dữ liệu | Cầu đấu lò xo | Kết nối tín hiệu DMX |
| Đầu ra | Hybrid PD female | Kết nối nguồn + dữ liệu với cáp PD tương thích |
Thiết Bị Tương Thích
| Dòng sản phẩm Martin | Điều kiện sử dụng |
|---|---|
| Exterior Linear Pro | Tương thích trực tiếp với đầu ra Hybrid PD |
| Exterior Wash Pro | Cần cấu hình đầu cáp Hybrid PD phù hợp |
| Exterior Projection Pro | Cần cấu hình đầu cáp Hybrid PD phù hợp |
Phụ Kiện Kết Nối Liên Quan
| Phụ kiện | Mã đặt hàng |
|---|---|
| Cáp PD–PD EU 0,2 m | MAR-91700004 |
| Cáp PD–PD EU 1 m | MAR-91700005 |
| Cáp PD–PD EU 2,5 m | MAR-91700006 |
| Cáp PD–PD EU 5 m | MAR-91700007 |
| Cáp PD–PD EU 10 m | MAR-91700008 |
| Cuộn cáp Hybrid EU 100 m | MAR-91700009 |
| Nắp kết thúc PD | MAR-91700015 |
| Đầu nối PD female lắp tại công trình | MAR-91700017 |
| Đầu nối PD male lắp tại công trình | MAR-91700018 |
| Đầu cáp Hybrid PD In/Out 0,5 m, màu đen | MAR-91700020 |
Các loại cáp, đầu nối và nắp kết thúc tuyến là phụ kiện liên quan, cần xác định riêng khi lập cấu hình hệ thống; không mặc định nằm trong bộ hộp đấu nối.
