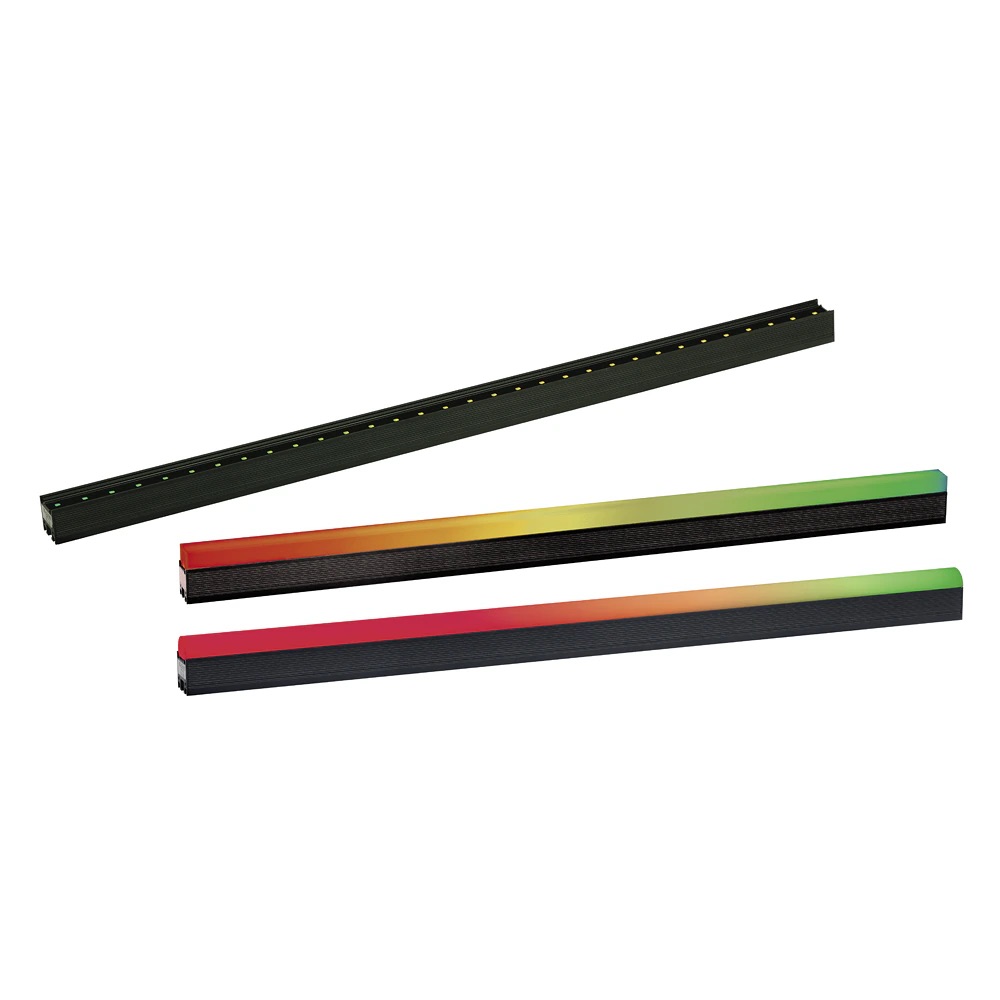

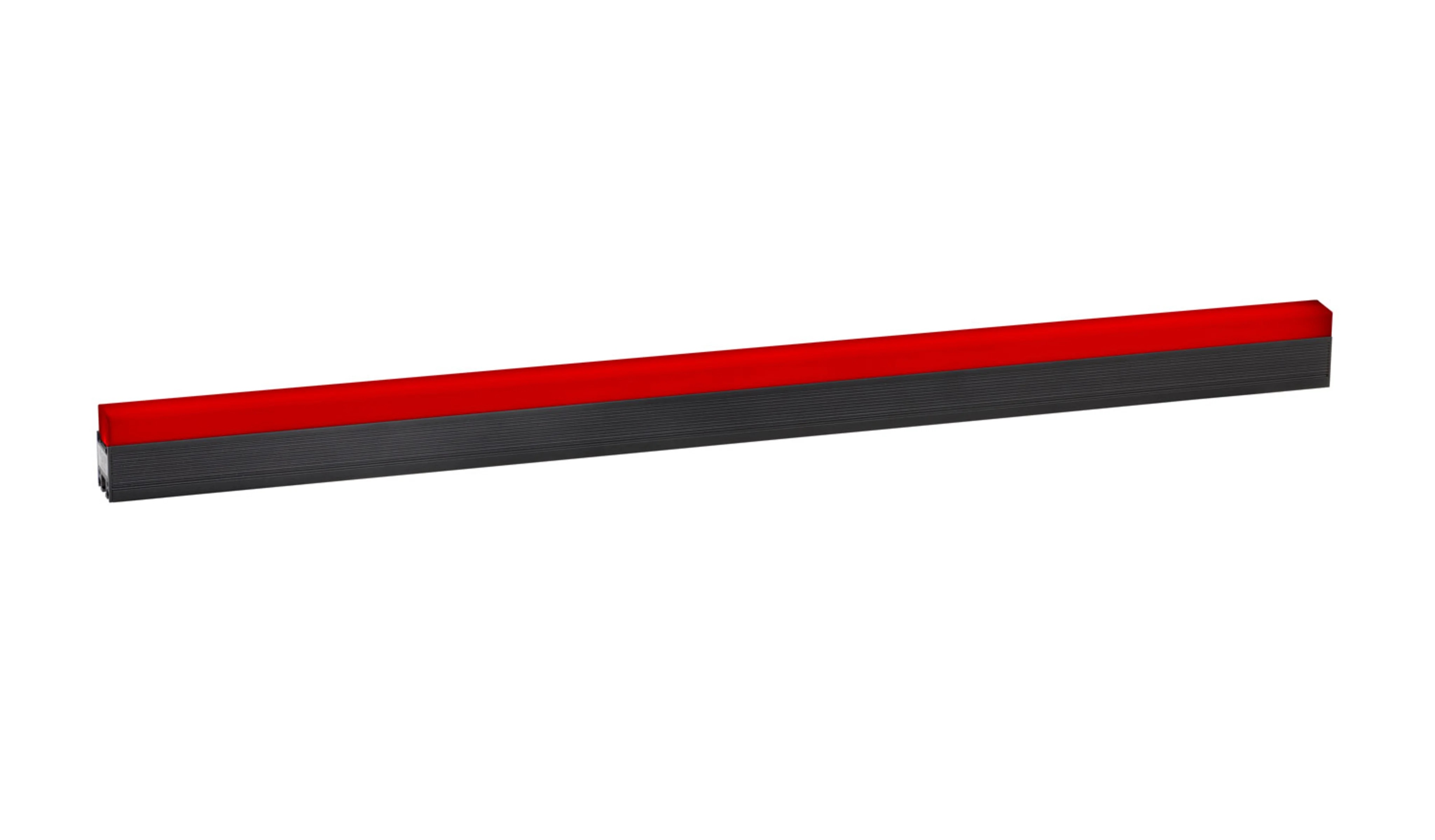

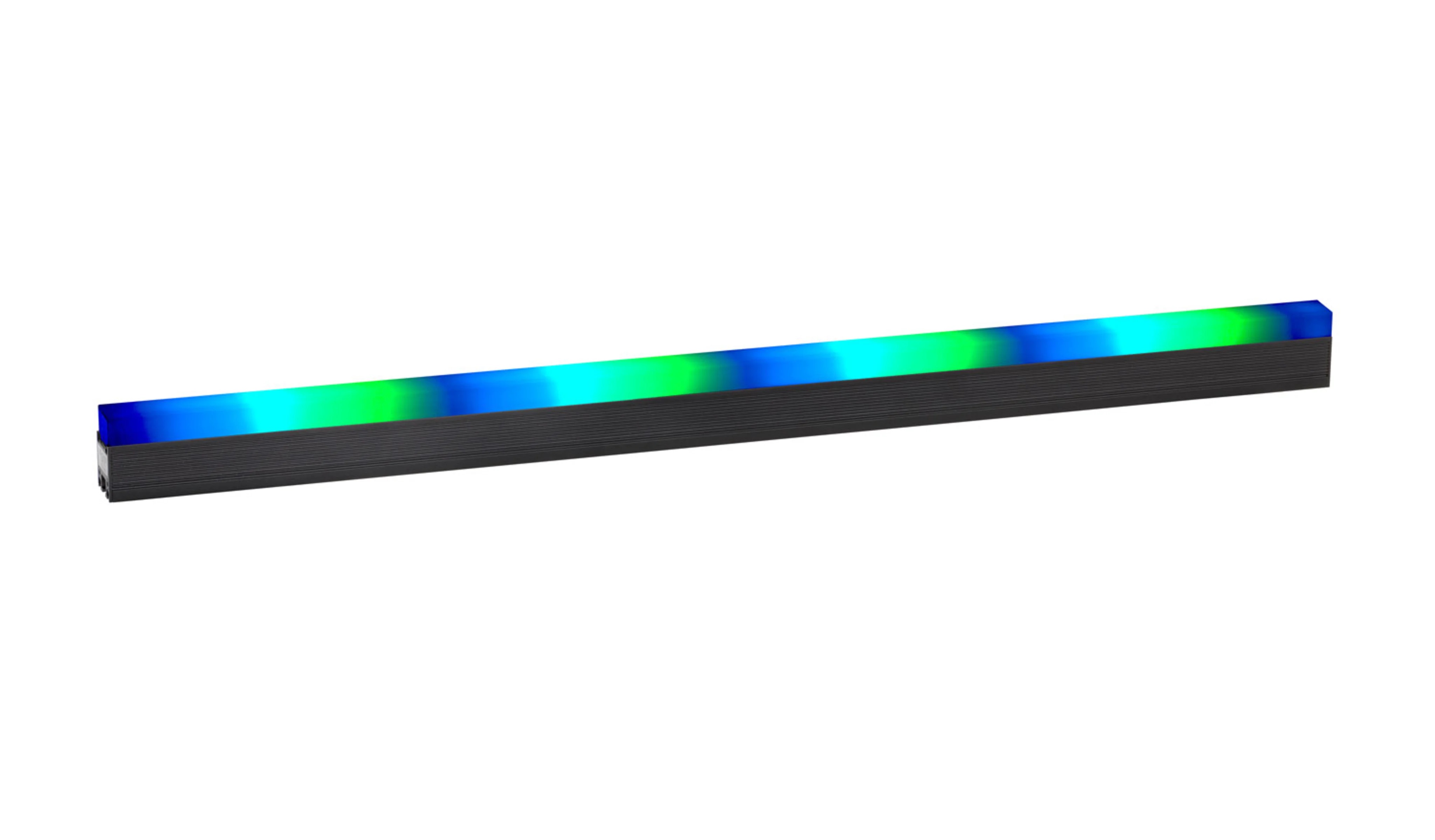

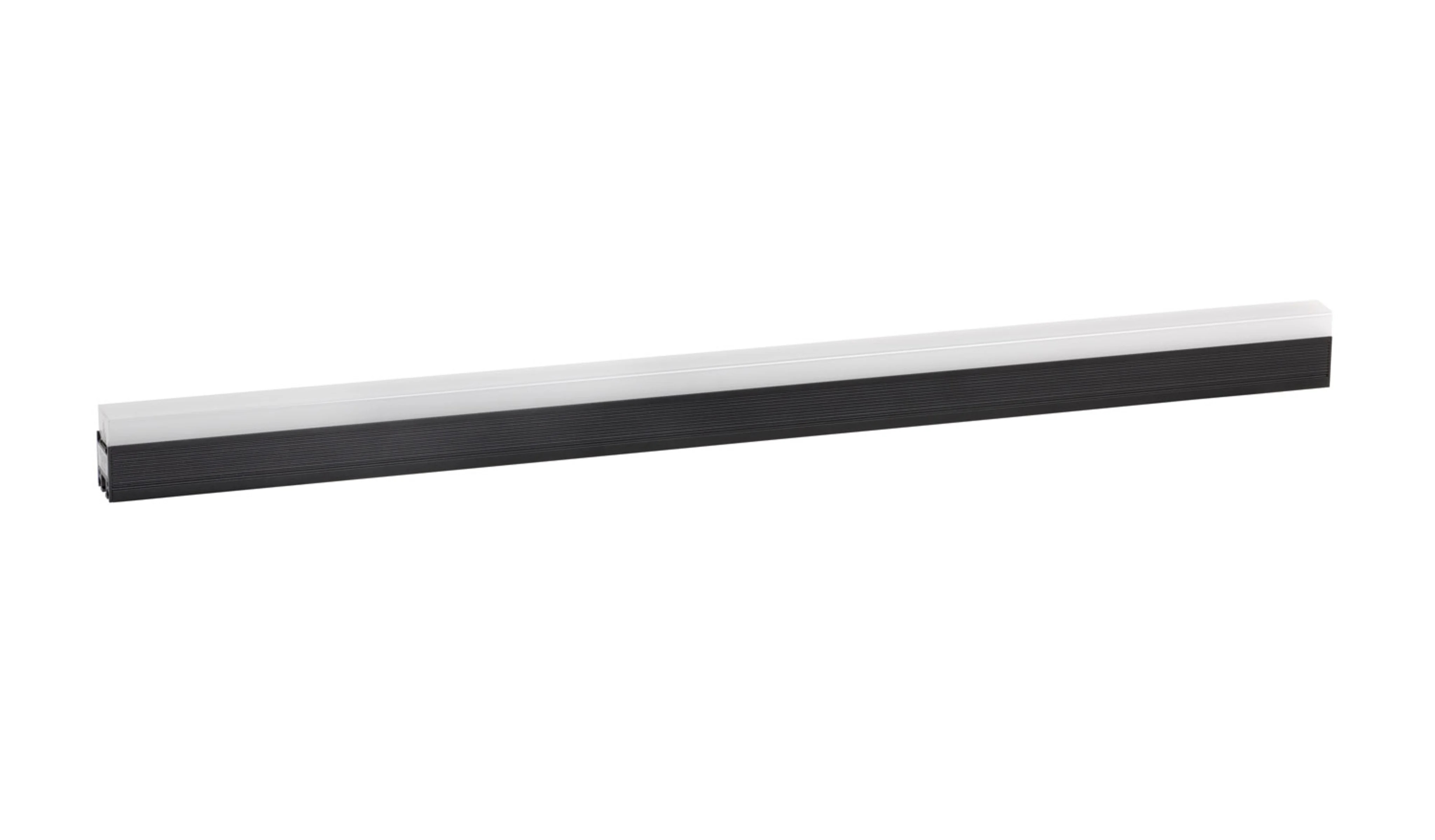

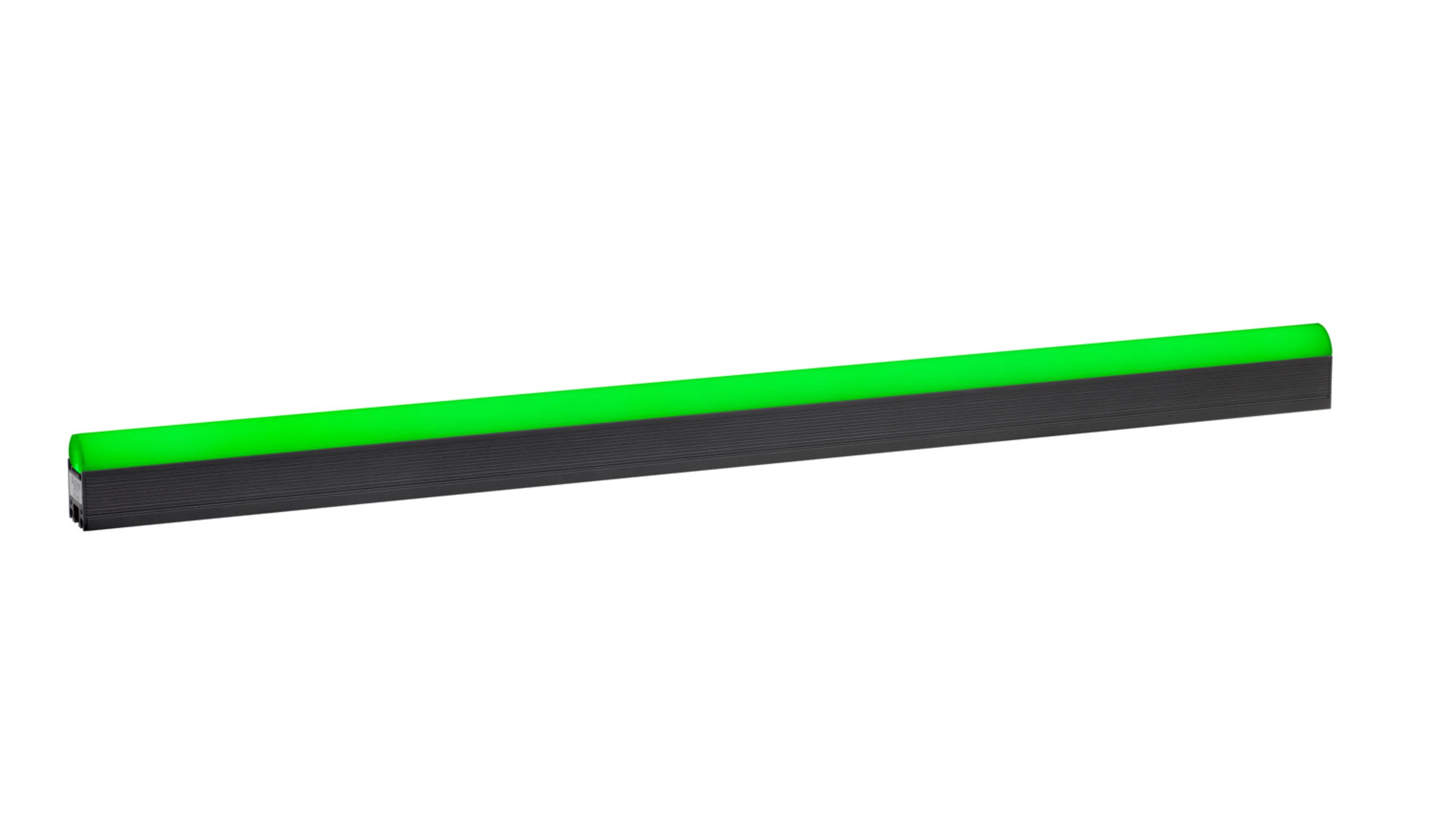

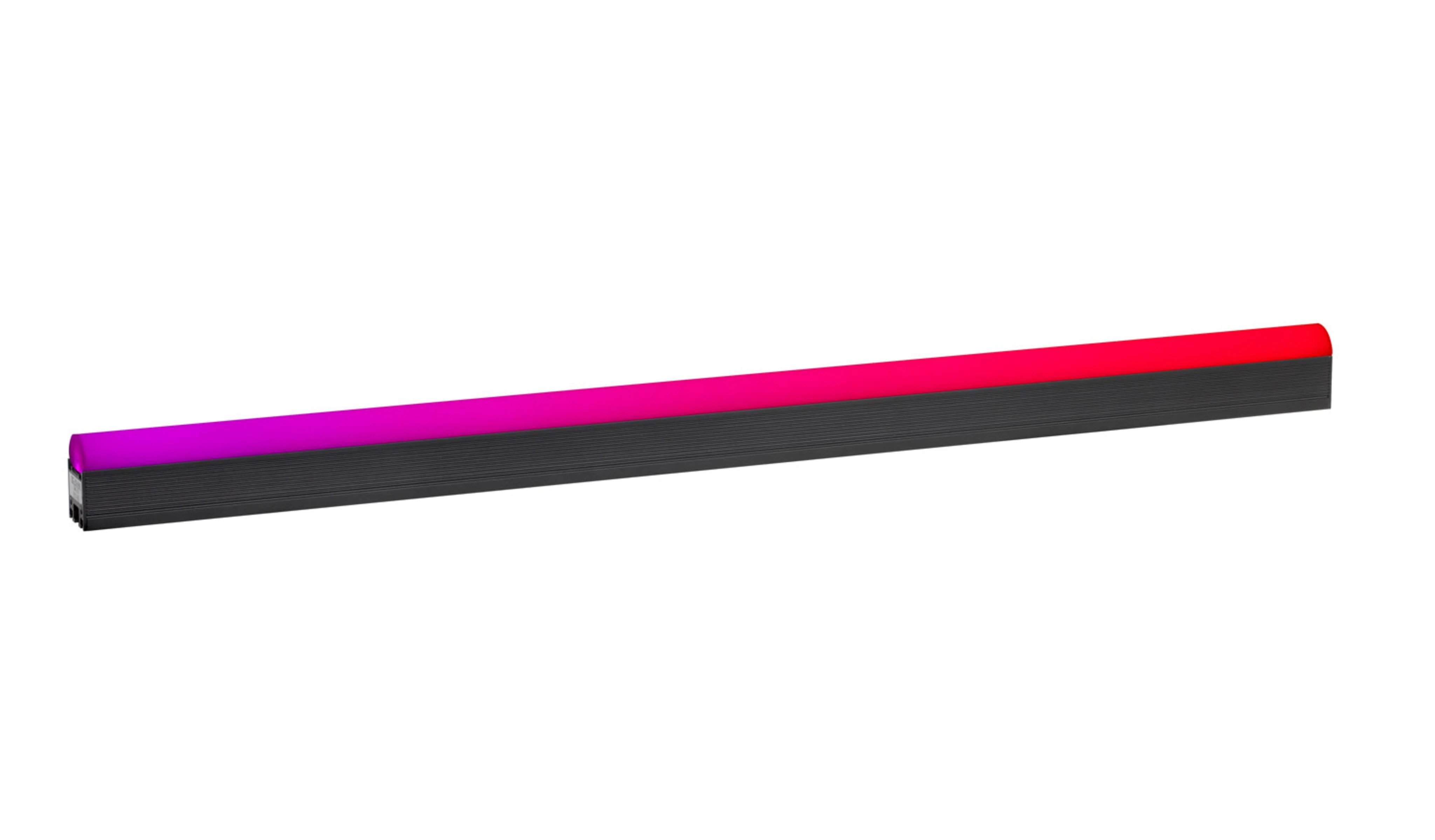

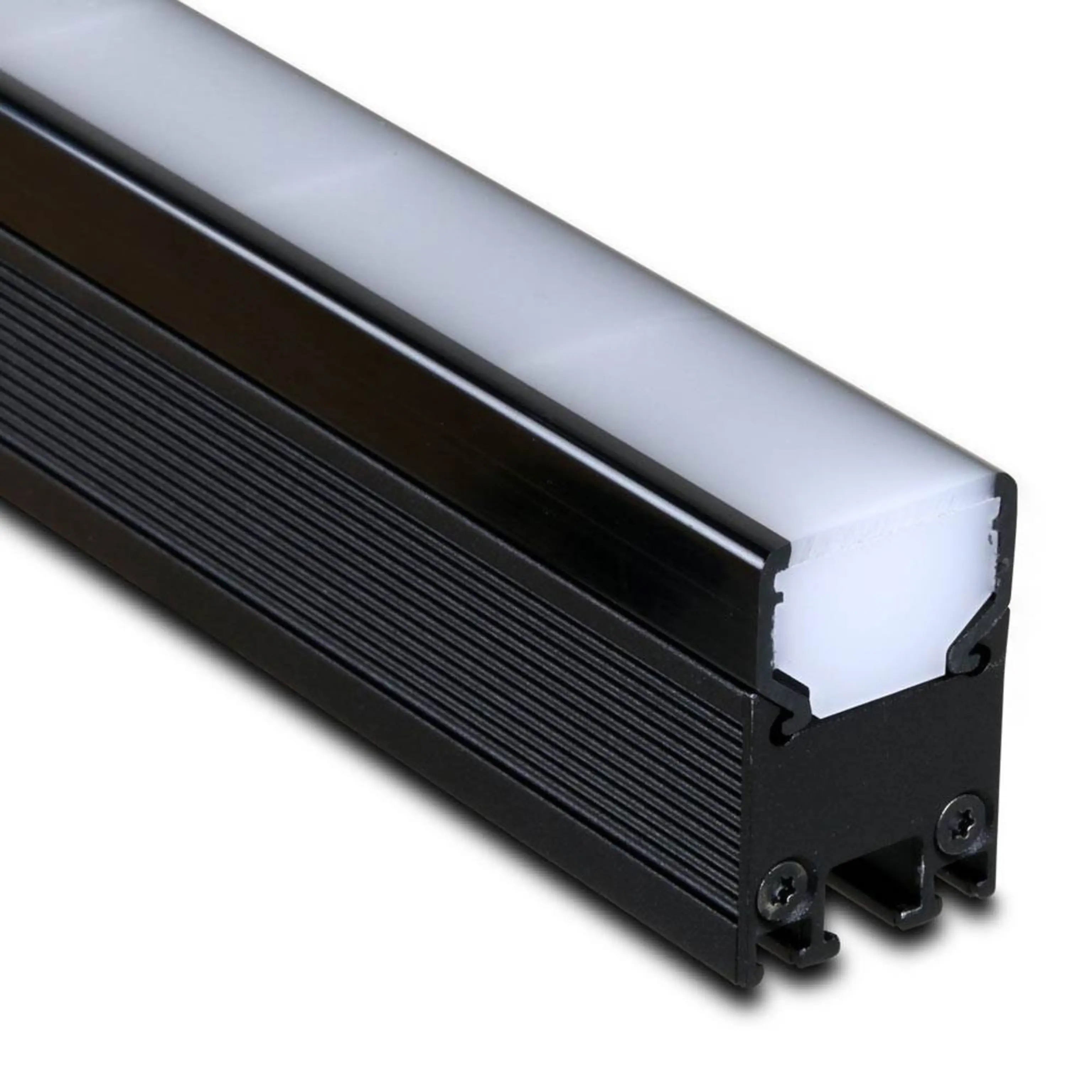

Đèn Led Thanh VDO Sceptron 20 - Martin – RGB Pixel Pitch 20mm, Video Mapping P3, IP65
Đèn Led Thanh VDO Sceptron 20 - Martin là dòng đèn LED tuyến tính RGB chuyên nghiệp, được thiết kế dành cho các hệ thống chiếu sáng sân khấu, trình diễn đồ họa ánh sáng và Video Mapping. Sản phẩm sở hữu Pixel Pitch 20 mm, cho phép điều khiển màu sắc theo từng điểm ảnh, tạo nên những dải sáng và hiệu ứng chuyển động linh hoạt trong không gian biểu diễn.
Martin VDO Sceptron 20 có hai phiên bản chiều dài 320 mm và 1.000 mm, hỗ trợ điều khiển Martin P3, DMX512 và RDM. Thiết bị sử dụng nguồn điện 48V DC, tích hợp kết nối Hybrid BBD kết hợp nguồn và dữ liệu, đồng thời hỗ trợ hệ thống thấu kính và tấm tán quang có thể thay thế tại công trình.
Với quang thông hiệu chuẩn 375 lumens/m, góc nhìn 120° × 120°, công nghệ hiệu chuẩn từng điểm ảnh và cấp bảo vệ IP65, VDO Sceptron 20 phù hợp cho các sân khấu concert, liveshow, lễ hội âm nhạc, triển lãm và hệ thống chiếu sáng nghệ thuật chuyên nghiệp.
Sản phẩm thuộc thương hiệu Martin Professional – Martin by HARMAN, thương hiệu chiếu sáng chuyên nghiệp có nguồn gốc từ Đan Mạch.
1. Thiết Kế LED Thanh Video Batten – Tạo Hiệu Ứng Ánh Sáng 3D
Martin VDO Sceptron 20 được thiết kế theo dạng LED Video Batten, sử dụng các điểm LED RGB được bố trí trên một hàng dọc theo thân đèn.
Thiết bị có khả năng hiển thị màu sắc và hiệu ứng ánh sáng theo từng điểm ảnh hoặc nhóm điểm ảnh, thay vì chỉ thay đổi một màu duy nhất trên toàn bộ thanh đèn.
Đặc điểm nổi bật:
-
Thiết kế LED thanh tuyến tính nhỏ gọn.
-
Khoảng cách điểm ảnh Pixel Pitch 20 mm.
-
Hai phiên bản 320 mm và 1.000 mm.
-
Thân đèn rộng 27 mm.
-
Hệ thống LED RGB đa điểm ảnh.
-
Hỗ trợ Pixel Mapping và Video Mapping.
-
Điều khiển bằng Martin P3 hoặc DMX512.
-
Tích hợp hiệu chuẩn màu và độ sáng ở cấp độ pixel.
-
Tương thích nhiều bộ tán quang và thấu kính.
-
Đạt cấp bảo vệ IP65.
Ứng dụng thực tế:
-
Sân khấu concert, liveshow và lễ hội âm nhạc.
-
Hệ thống ánh sáng DJ, club và giải trí.
-
Thiết kế cấu trúc ánh sáng 3D.
-
Trang trí giàn Truss và vách sân khấu.
-
Tạo đường viền ánh sáng cho thiết kế sân khấu.
-
Trang trí sự kiện và triển lãm.
-
Sân khấu truyền hình và nhà hát.
-
Trình diễn ánh sáng đồng bộ với video.
-
Hệ thống chiếu sáng nghệ thuật tại các công trình.
Các thanh VDO Sceptron 20 có thể kết hợp bằng phụ kiện chuyên dụng để tạo đường sáng thẳng, cấu trúc song song hoặc những hình khối ánh sáng nhiều chiều.
2. Pixel Pitch 20mm – Nguồn Sáng RGB Hiệu Chuẩn Từng Điểm Ảnh
Martin VDO Sceptron 20 sử dụng hệ thống LED RGB với khoảng cách tâm giữa các điểm ảnh là 20 mm.
Cấu hình nguồn sáng:
-
Phiên bản 320 mm: 16 điểm LED RGB.
-
Phiên bản 1.000 mm: 50 điểm LED RGB.
-
Cấu trúc LED dạng một hàng.
-
Nhiệt độ màu tham chiếu: 6.500K.
-
Hiệu chuẩn màu và độ sáng ở cấp độ từng pixel.
-
Tuổi thọ LED tối thiểu 50.000 giờ theo điều kiện thử nghiệm.
Thông số quang học hiệu chuẩn:
-
Pixel Pitch: 20 mm.
-
Quang thông: 375 lumens/m.
-
Cường độ sáng: 125 cd/m.
-
Góc nhìn Half-Peak: 120° × 120°.
-
Độ sáng bề mặt: 4.166 nits khi các thanh ghép thành mặt hiển thị liên tục với khoảng cách tâm 30 mm.
Công nghệ Full Gamut Pixel Calibration
Martin áp dụng công nghệ hiệu chuẩn màu và cường độ sáng cho từng điểm ảnh nhằm tạo sự nhất quán khi nhiều thiết bị hoạt động đồng thời.
Lợi ích:
-
Giảm chênh lệch màu sắc giữa các điểm LED.
-
Hỗ trợ hiệu ứng chuyển màu đồng đều.
-
Đồng bộ độ sáng giữa nhiều thanh đèn.
-
Cải thiện tính nhất quán khi hiển thị nội dung đồ họa.
-
Phối hợp màu sắc với các thiết bị VDO Fatron và VDO Dotron tương thích.
Với mật độ 50 điểm ảnh trên mỗi mét, VDO Sceptron 20 phù hợp cho các ứng dụng tạo dải sáng và hiệu ứng video có mức độ chi tiết vừa phải.
So với VDO Sceptron 10 có mật độ 100 điểm ảnh/m, VDO Sceptron 20 sử dụng ít điểm ảnh hơn trên cùng một chiều dài, đồng thời giúp giảm số lượng điểm ảnh cần lập trình.
3. Công Nghệ Martin P3 – Video Mapping Và Pixel Mapping
Martin VDO Sceptron 20 hỗ trợ hệ thống Martin P3, cho phép điều khiển nội dung video trên nhiều thanh LED, tạo các hiệu ứng chuyển động và đồ họa ánh sáng đồng bộ.
Chức năng xử lý hình ảnh:
-
Video Mapping.
-
Pixel Mapping.
-
Điều chỉnh độ sáng.
-
Điều chỉnh Gamma.
-
Điều chỉnh nhiệt độ màu.
-
Điều chỉnh không gian màu.
-
Hiệu chuẩn màu và cường độ sáng.
-
Đồng bộ nội dung trên nhiều thiết bị.
Độ phân giải màu:
-
Qua Martin P3: 16-bit trên mỗi thành phần màu.
-
Tổng độ phân giải xử lý RGB: 48-bit/pixel.
-
Qua DMX trực tiếp: 8-bit trên mỗi thành phần màu.
Công nghệ xử lý 16-bit/màu hỗ trợ hiển thị các bước chuyển màu và thay đổi cường độ sáng mượt hơn khi sử dụng hệ thống điều khiển tương thích.
Hybrid DMX + P3
Thiết bị hỗ trợ chế độ điều khiển Hybrid, cho phép sử dụng DMX và Martin P3 trong cùng một hệ thống.
Thông qua kênh P3 Switch, kỹ thuật viên có thể chuyển đổi theo thời gian thực giữa:
-
Điều khiển ánh sáng DMX.
-
Pixel Mapping.
-
Video Mapping.
Tính năng này cho phép VDO Sceptron 20 đảm nhiệm nhiều vai trò trong chương trình, từ thanh LED RGB đổi màu đến một phần của hệ thống hiển thị đồ họa chuyển động.
Lưu ý: VDO Sceptron 20 không tự phát video độc lập. Hệ thống Video Mapping cần bộ điều khiển Martin P3 và thiết bị xử lý nguồn, dữ liệu tương thích.
4. Điều Khiển DMX512/RDM – RGB, Basic, Segment Và Pixel
Ngoài Martin P3, VDO Sceptron 20 hỗ trợ DMX512-A và RDM, cho phép tích hợp với các bàn điều khiển ánh sáng sân khấu.
Các giao thức và chức năng:
-
DMX512-A.
-
RDM theo ANSI/ESTA E1.20.
-
Martin P3.
-
Điều khiển kết hợp Hybrid DMX + P3.
-
Tự động nhận dạng giao thức.
-
Cấu hình và đánh địa chỉ thiết bị.
-
Điều khiển màu RGB.
-
Điều khiển theo nhóm điểm ảnh.
-
Điều khiển từng pixel.
-
Cập nhật firmware qua Martin P3 System Controller.
Các chế độ DMX trực tiếp:
-
RGB: Điều khiển màu toàn bộ thanh đèn.
-
Basic: Điều khiển với các chức năng bổ sung.
-
Segment: Điều khiển theo phân đoạn.
-
Pixel: Điều khiển từng điểm ảnh.
Số kênh DMX của bản 320 mm:
-
RGB: 3 kênh.
-
Basic: 10 kênh.
-
Segment: 13 kênh.
-
Pixel: 55 kênh.
Số kênh DMX của bản 1.000 mm:
-
RGB: 3 kênh.
-
Basic: 10 kênh.
-
Segment: 22 kênh.
-
Pixel: 157 kênh.
Thiết bị còn hỗ trợ các chế độ điều khiển qua P3 gồm P3 Intensity, P3 RGB, P3 Basic, P3 Hybrid và P3 PixelMap.
Số kênh DMX qua P3 được cấu hình theo phương án sử dụng, với nhiều lựa chọn từ 1 đến 153 kênh.
Khả năng điều khiển linh hoạt cho phép sử dụng VDO Sceptron 20 trong các hệ thống DMX quy mô nhỏ hoặc tích hợp vào hệ thống Video Mapping chuyên nghiệp.
5. Hệ Thống Tán Quang Và Thấu Kính Thay Thế – Đa Dạng Hiệu Ứng
Martin VDO Sceptron 20 được trang bị hệ thống phụ kiện quang học có thể tháo lắp và thay thế trực tiếp trên thân đèn.
Các lựa chọn quang học:
-
Open Front: Không sử dụng bộ tán quang mặt trước.
-

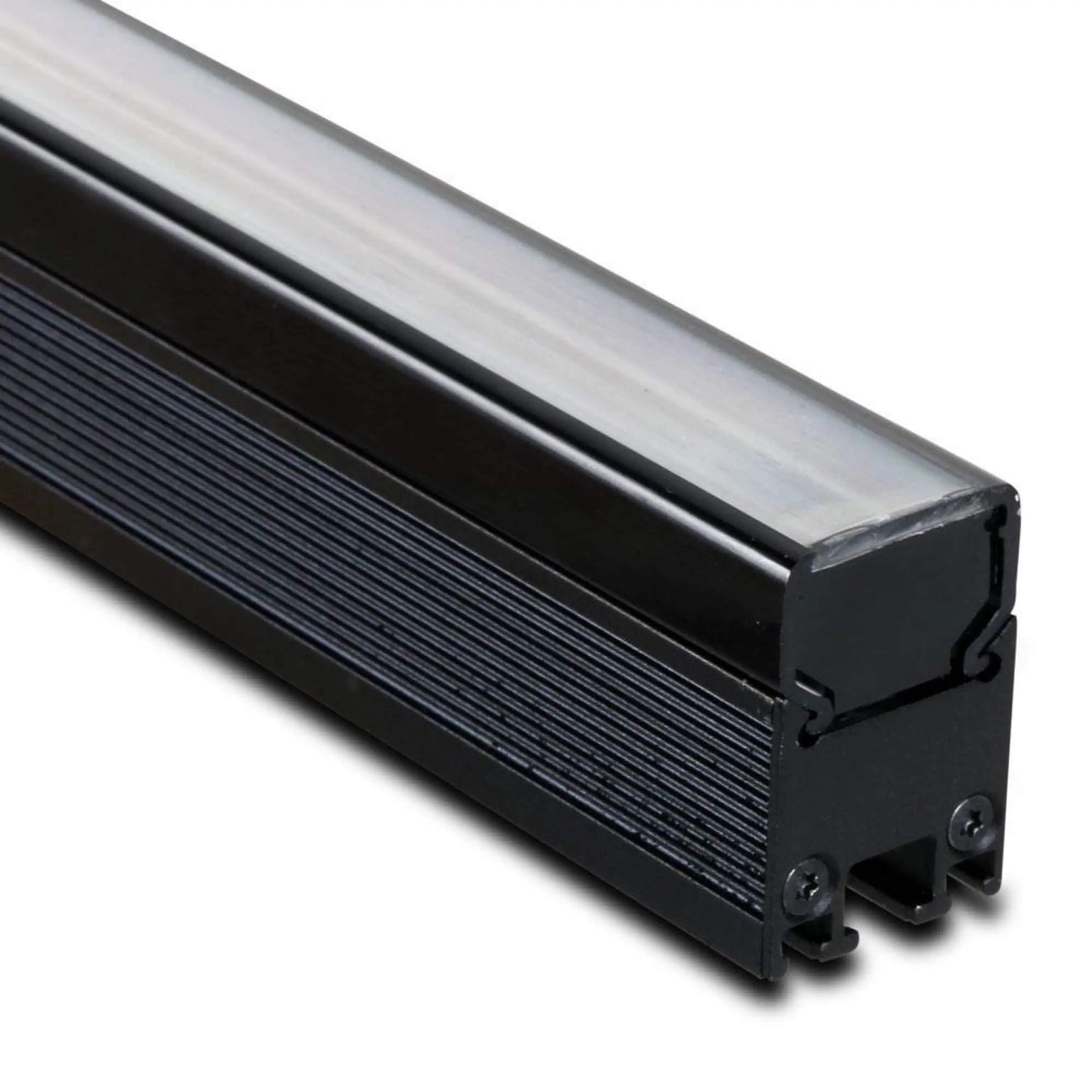

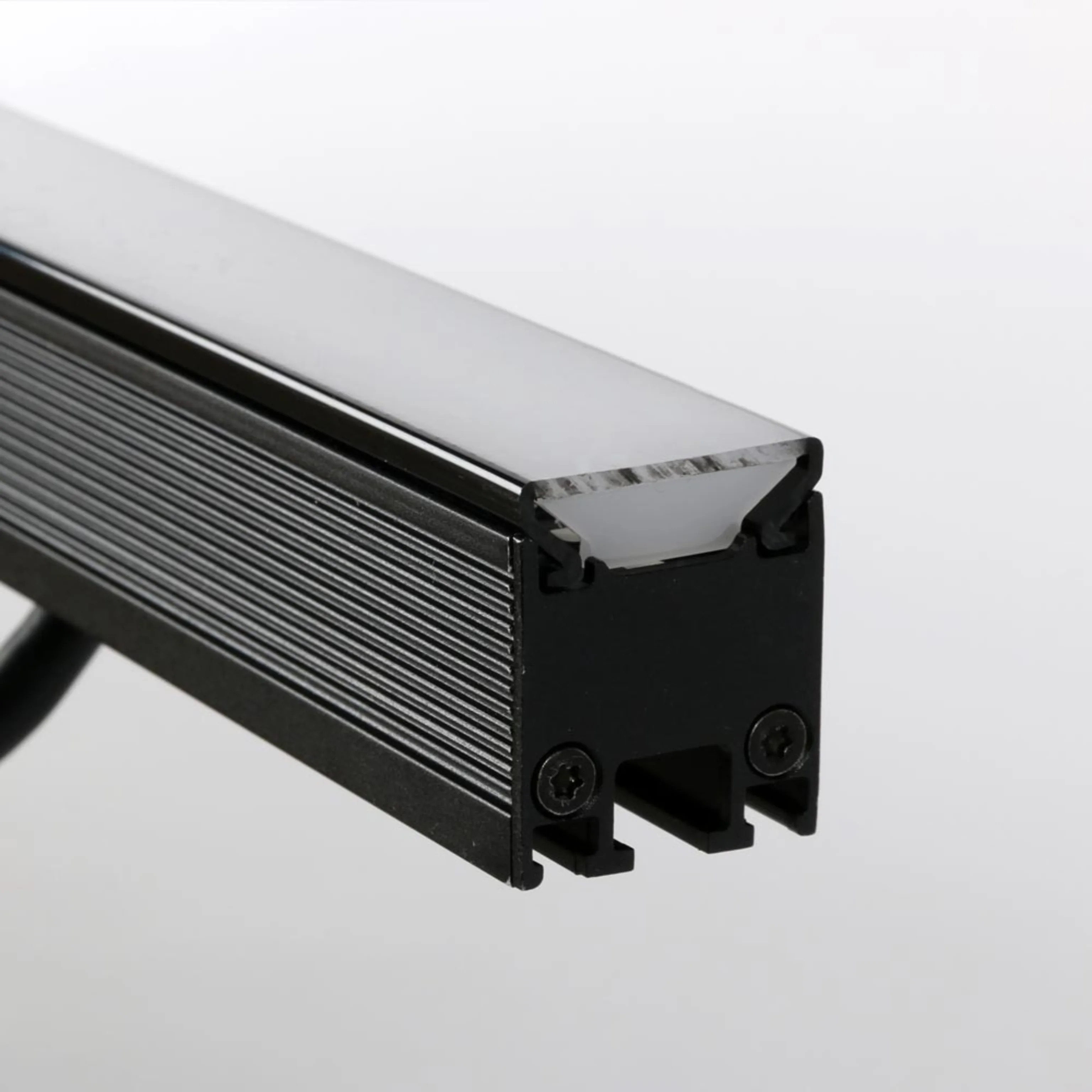

Flat Diffuser: Tán quang mặt phẳng.
-

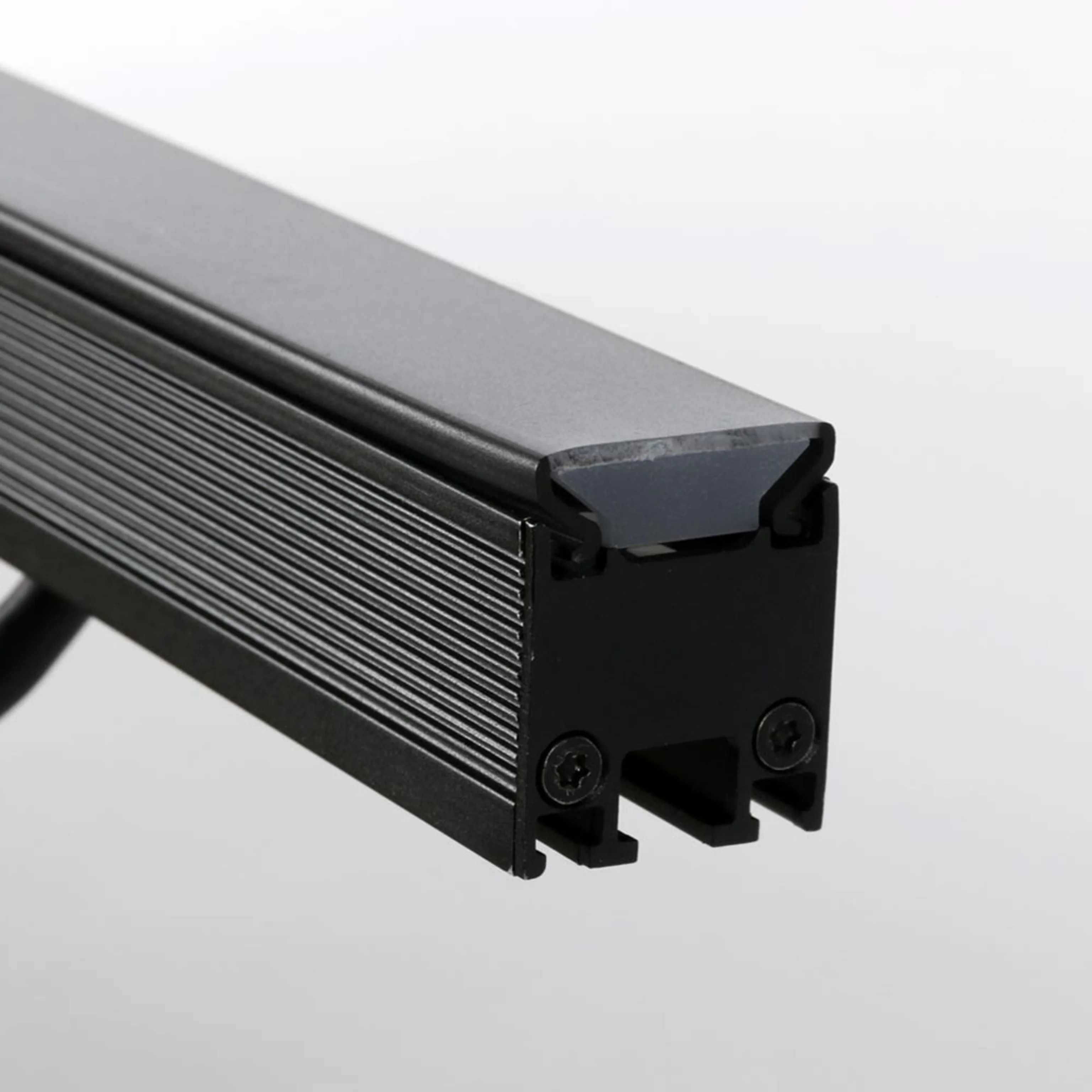

Flat Smoked Diffuser: Tán quang phẳng màu khói.
-

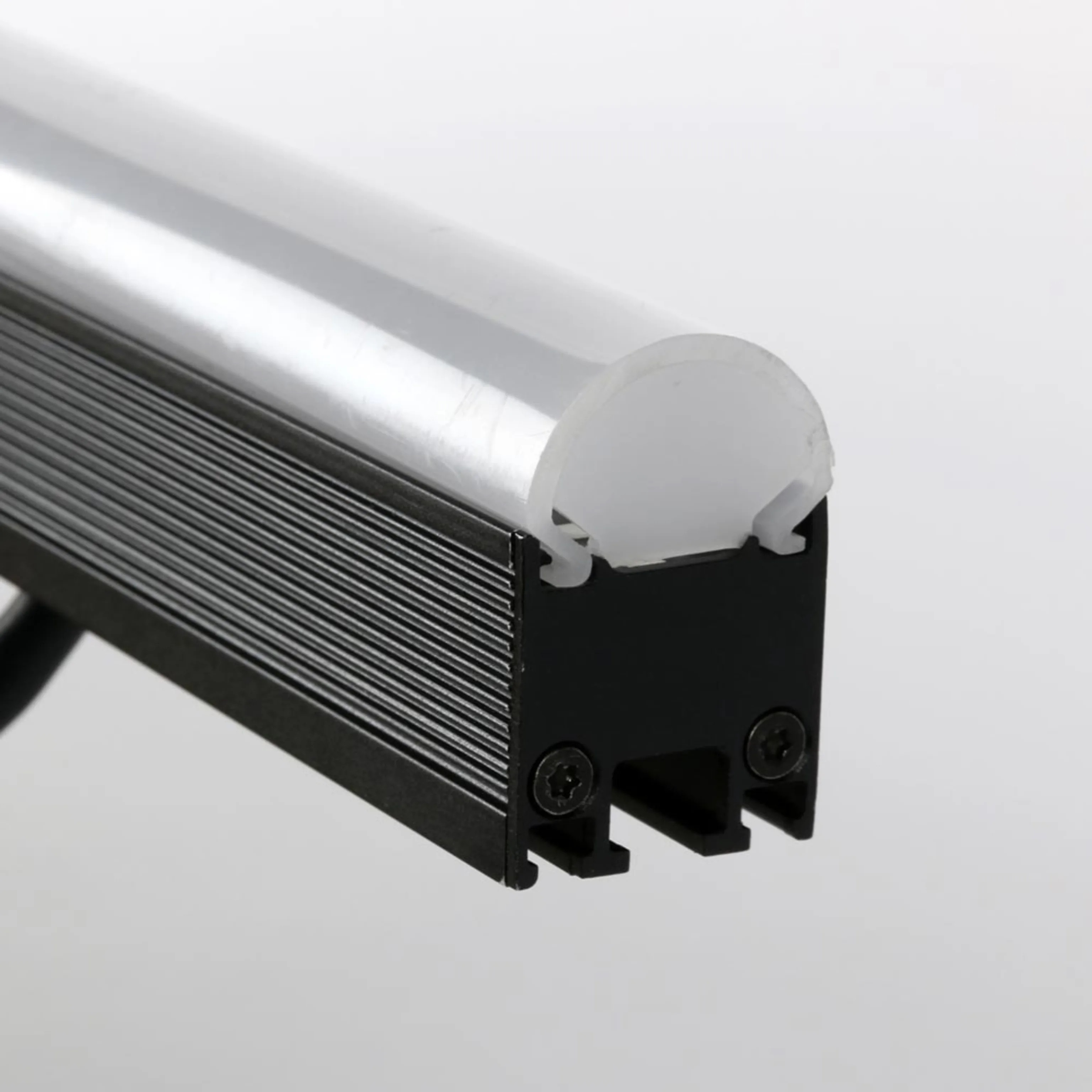

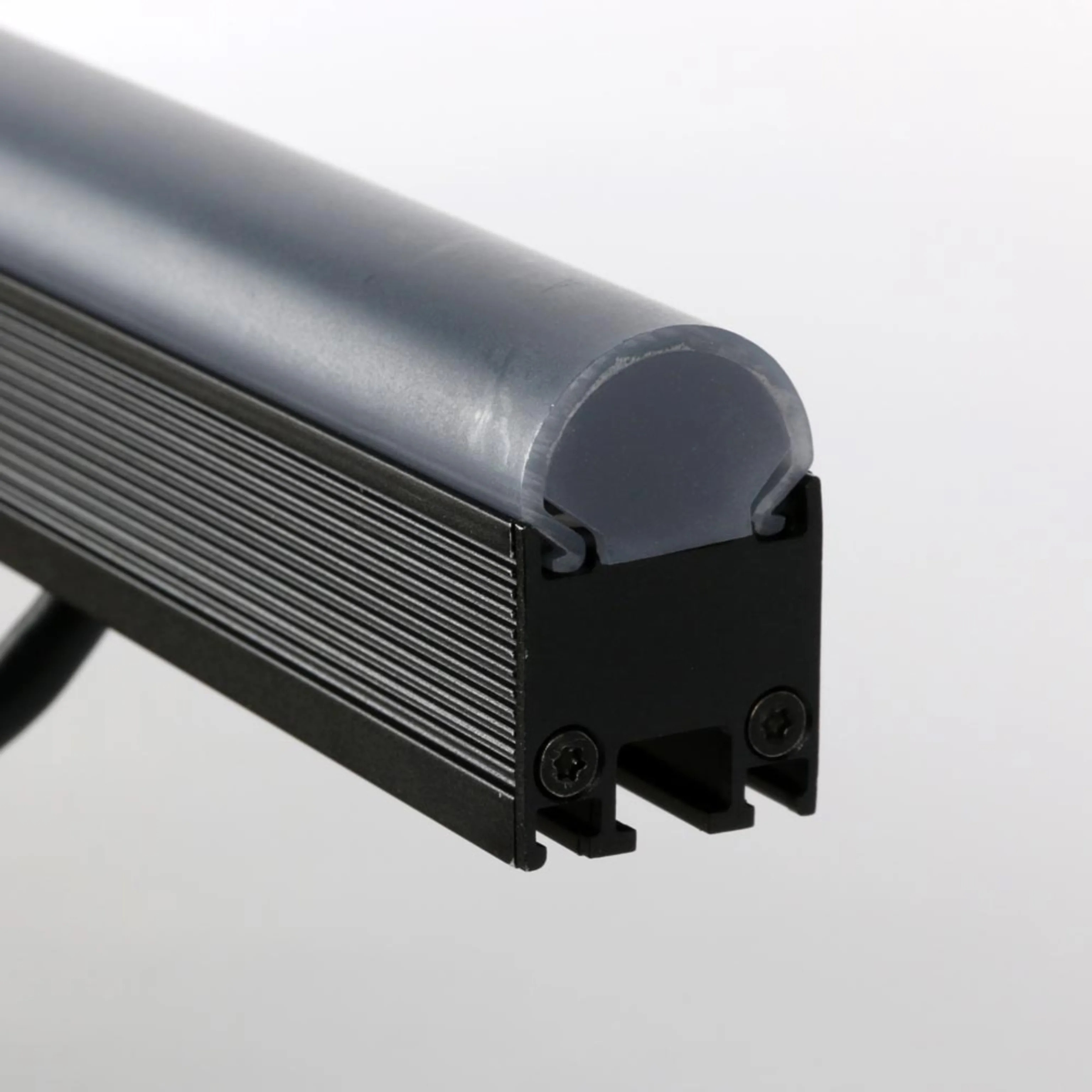

Round Diffuser: Tán quang dạng cong.
-
Round Smoked Diffuser: Tán quang cong màu khói.
-

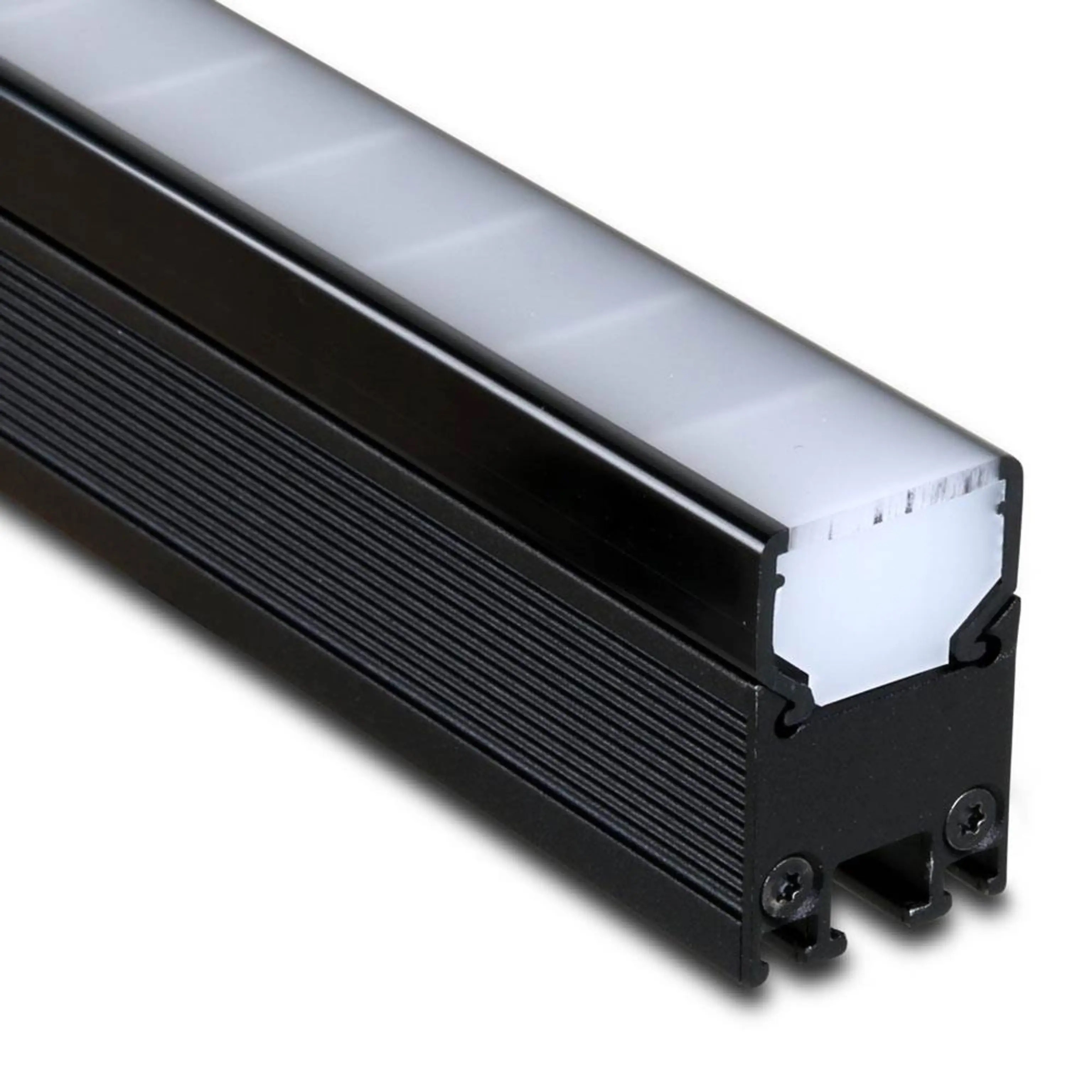

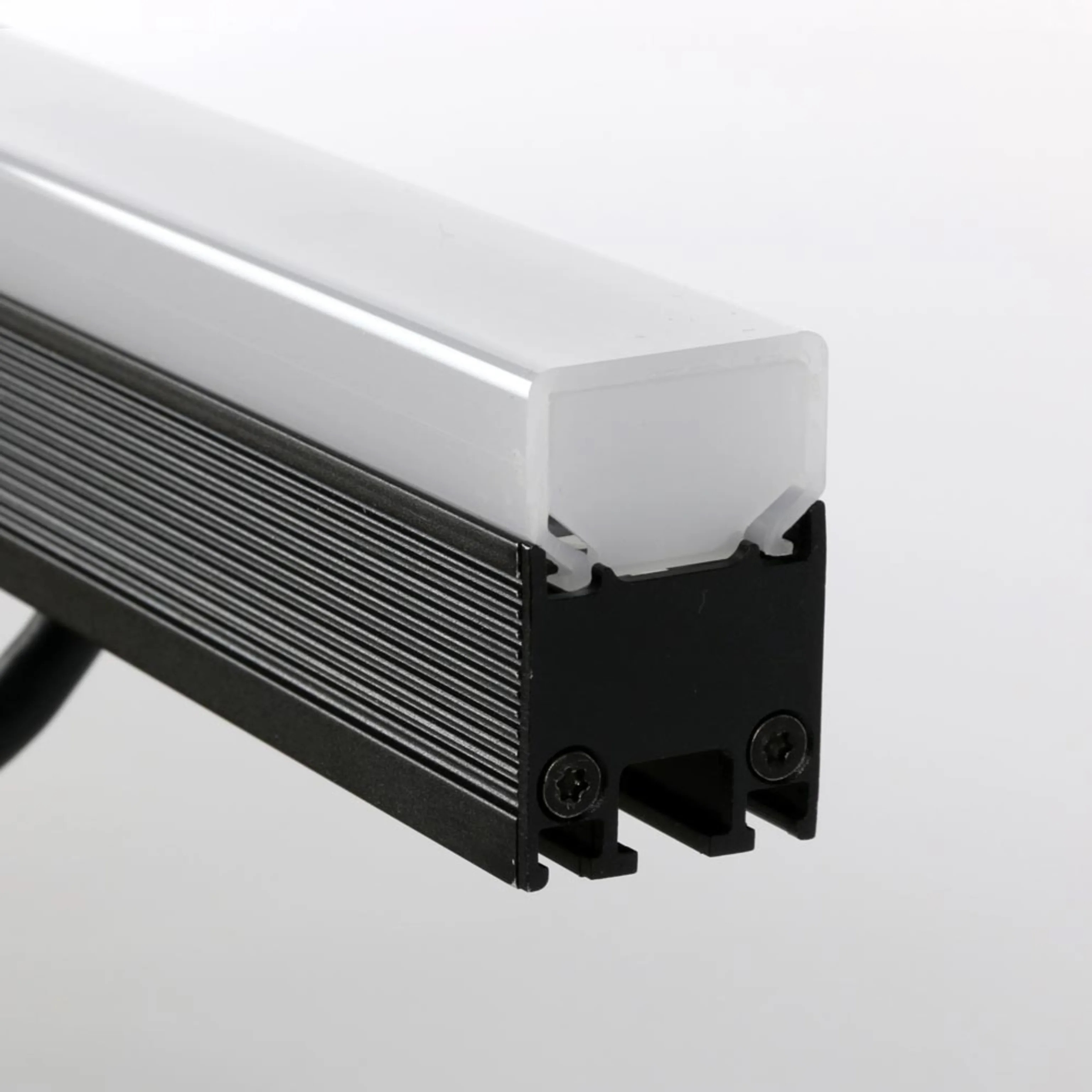

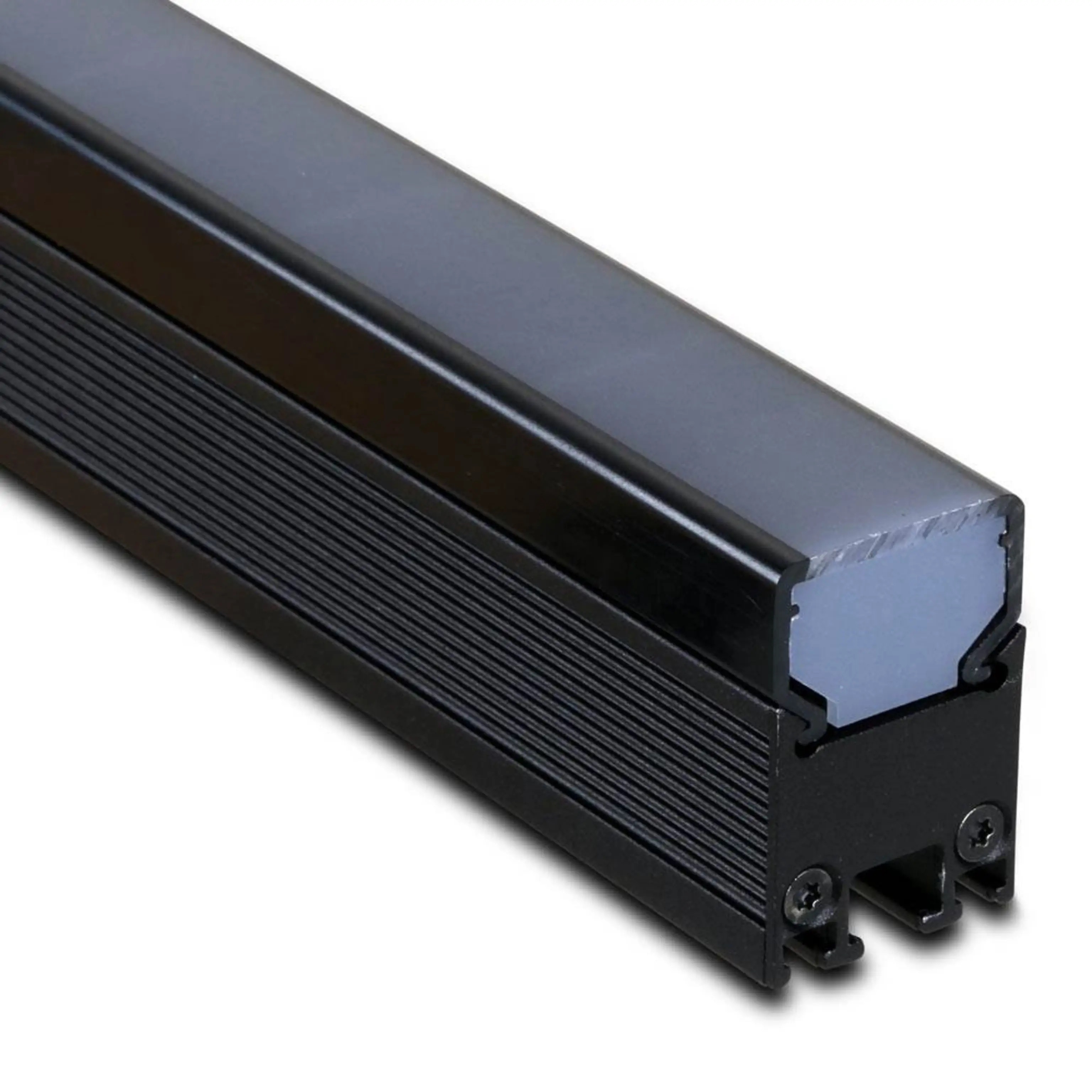

Square Diffuser: Tán quang vuông, cấu hình tiêu chuẩn.
-

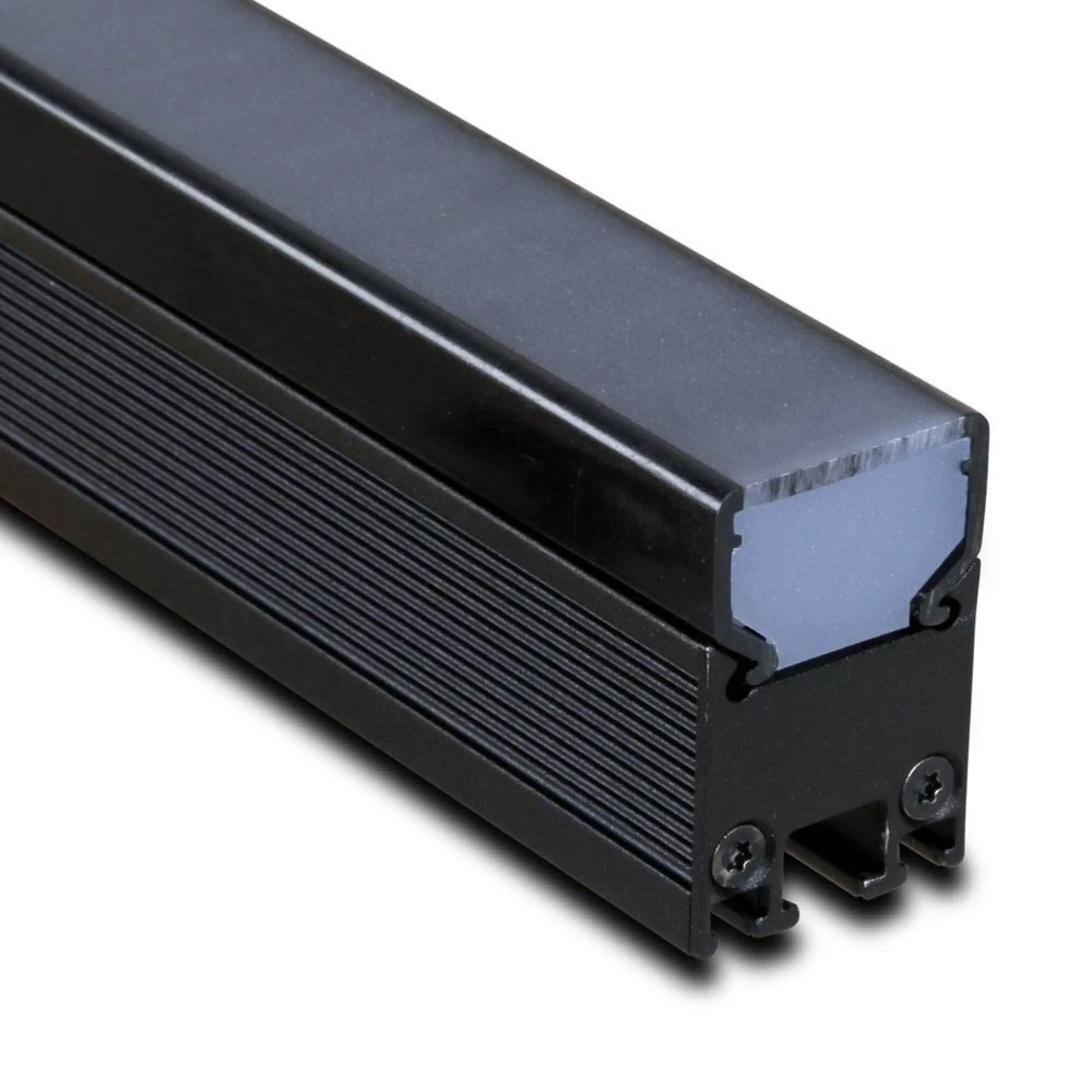

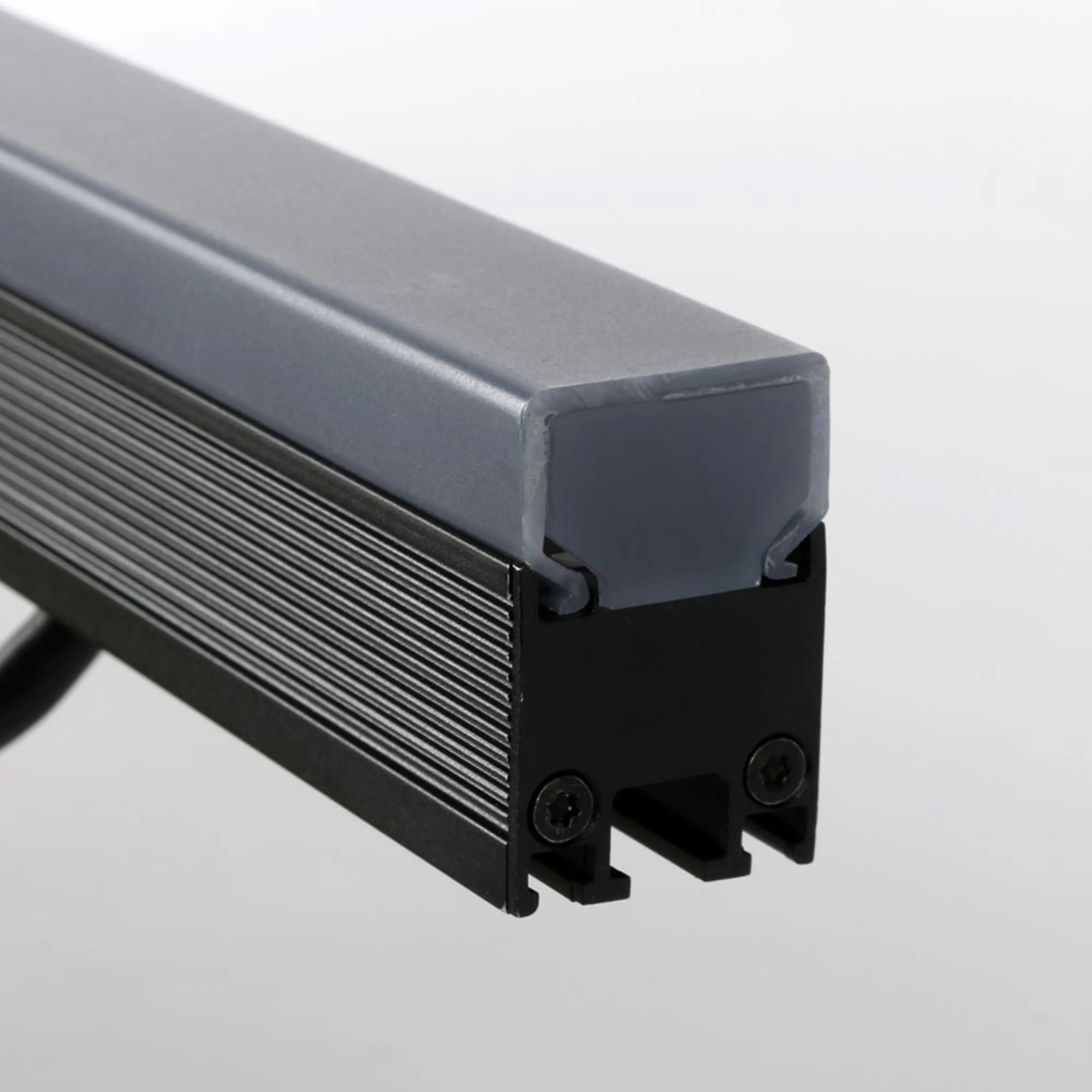

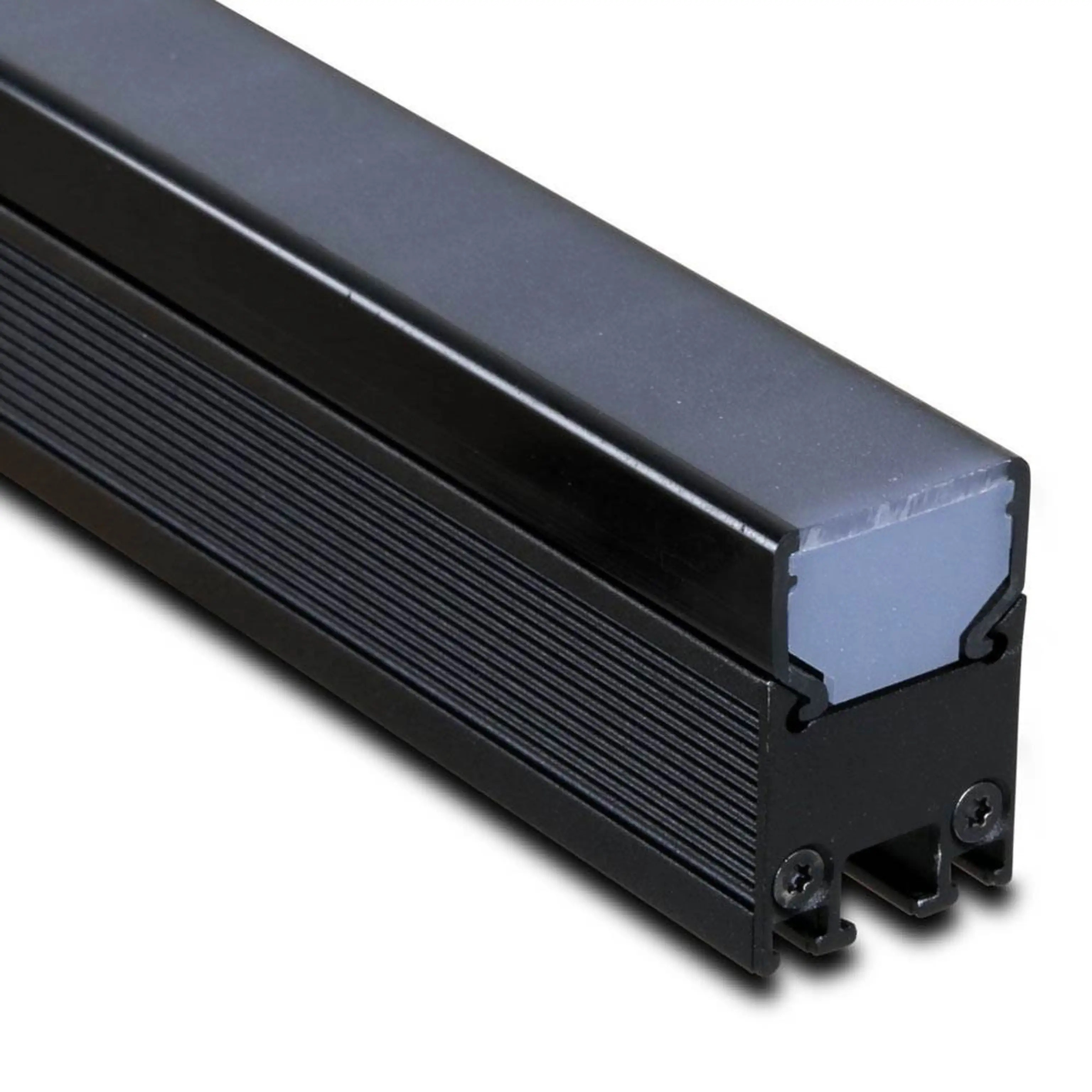

Square Smoked Diffuser: Tán quang vuông màu khói.
-

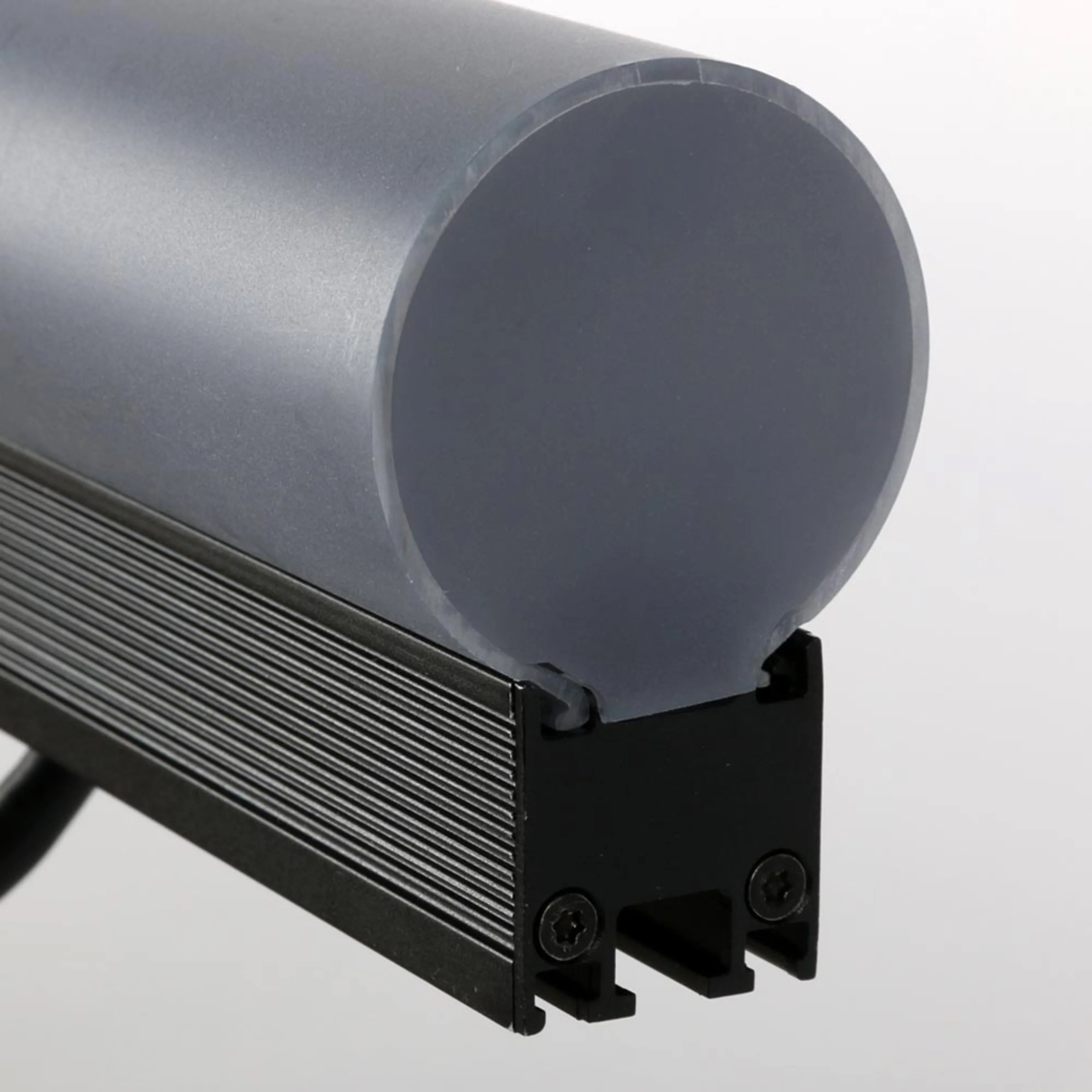

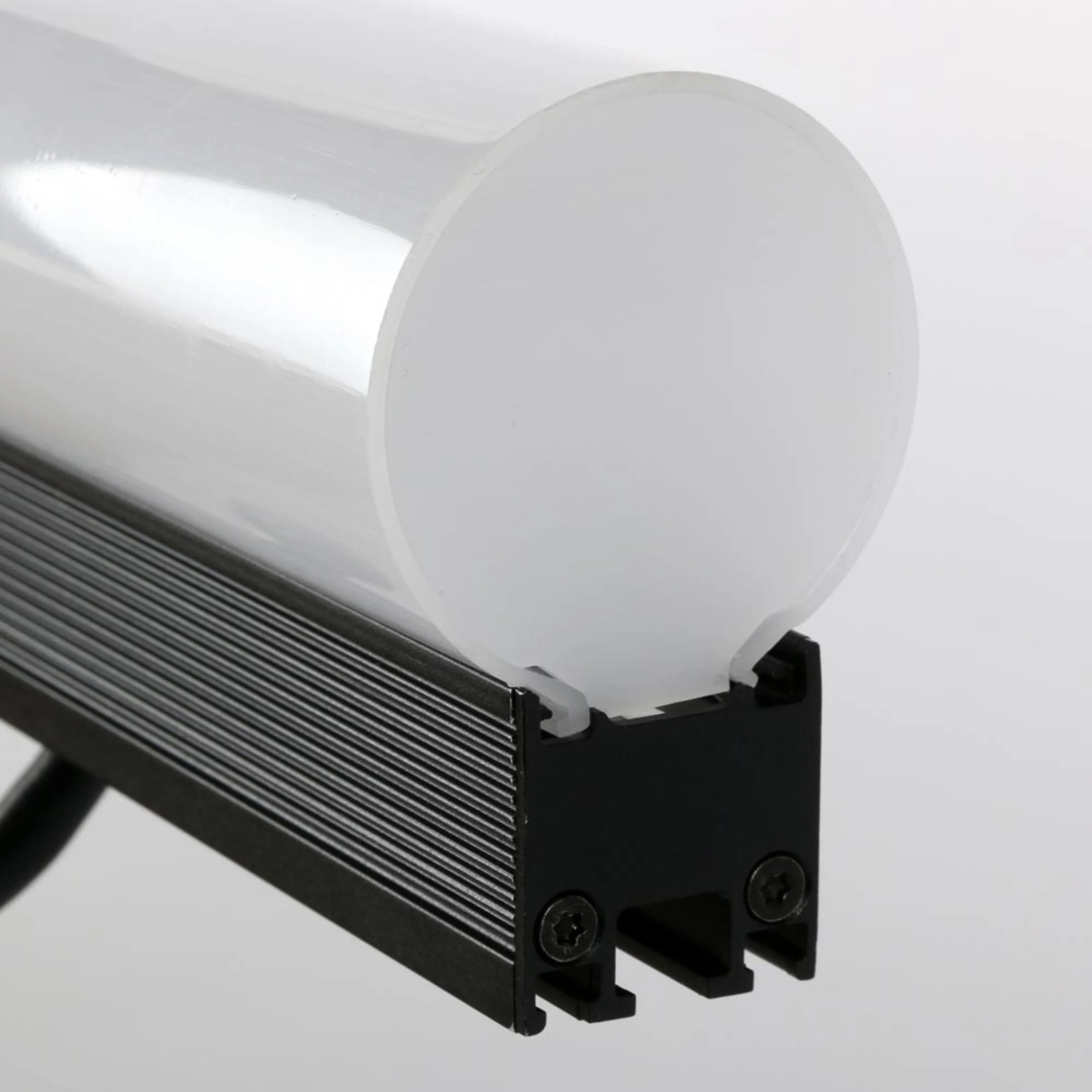

Tube Diffuser: Tán quang dạng ống.
-
Tube Smoked Diffuser: Tán quang dạng ống màu khói.
-
NoBlend Diffuser 20 mm: Tán quang tạo hiệu ứng phân biệt các điểm ảnh.
-
NoBlend Smoked Diffuser 20 mm: Phiên bản màu khói.
-
NoBlend Diffuser 40 mm: Tùy chọn quang học 40 mm.
-
NoBlend Smoked Diffuser 40 mm: Phiên bản màu khói.
-

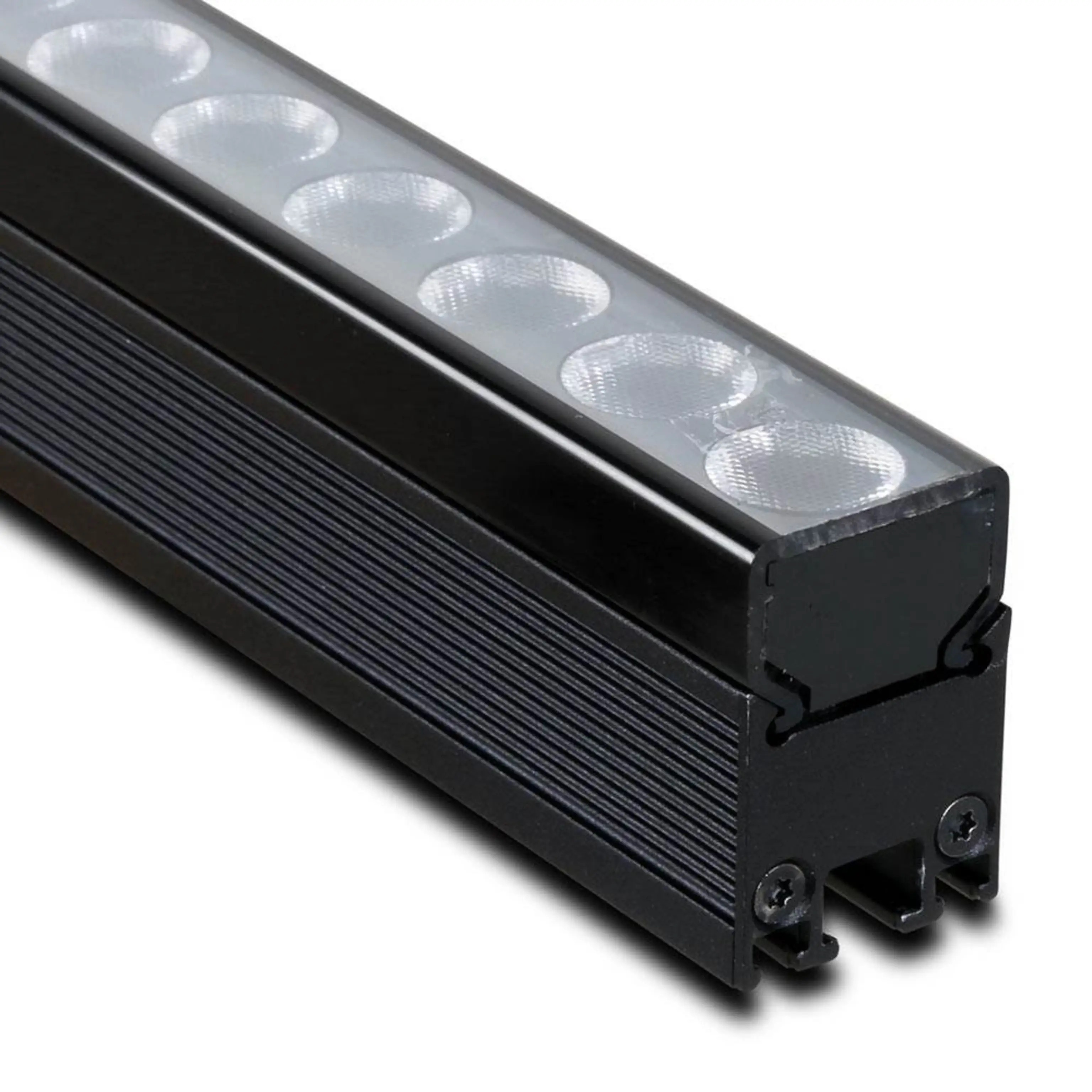

Lens Array Narrow 20 mm: Cụm thấu kính góc hẹp.
-
Asymmetric Lens: Thấu kính phân bố ánh sáng bất đối xứng.
Lợi ích của phụ kiện quang học:
-
Thay đổi hình dạng dải sáng.
-
Tạo bề mặt phát sáng mềm hoặc sắc nét.
-
Điều chỉnh cảm nhận về độ đồng đều ánh sáng.
-
Tạo các hiệu ứng thể hiện rõ điểm ảnh.
-
Hỗ trợ thiết kế cấu trúc ánh sáng khác nhau.
-
Thay đổi phong cách hiển thị mà không phải thay thân đèn.
Square Diffuser là cấu hình được cung cấp tiêu chuẩn cùng sản phẩm. Các phụ kiện còn lại cần được chọn và đặt hàng riêng theo chiều dài phiên bản.
6. Chuẩn IP65 – Nguồn 48V DC Và Kết Nối Hybrid BBD
Martin VDO Sceptron 20 sử dụng thân nhôm định hình, có thiết kế phù hợp cho các hệ thống chiếu sáng sân khấu trong nhà và ngoài trời.
Đặc điểm bảo vệ:
-
Cấp bảo vệ thân đèn IP65.
-
Đầu nối Hybrid BBD đạt IP66.
-
Thân nhôm định hình.
-
Hoàn thiện màu đen mờ.
-
Làm mát bằng đối lưu tự nhiên.
-
Nhiệt độ hoạt động từ -30°C đến +55°C.
-
Hỗ trợ lắp đặt theo nhiều hướng.
Hệ thống nguồn điện:
-
Điện áp đầu vào: 48V DC ±4%.
-
Công suất tiêu thụ tối đa bản 320 mm: 5W.
-
Công suất tiêu thụ tối đa bản 1.000 mm: 15W.
Các bộ nguồn và bộ xử lý nguồn/dữ liệu tương thích:
-
Martin P3 PowerPort 1500.
-
Martin P3 PowerPort 1000 IP.
-
Martin DMX PowerPort 375.
-
Martin IP66 PSU 240W.
-
Bộ nguồn 48V DC khác nếu đáp ứng đúng yêu cầu kỹ thuật của hệ thống.
Kết nối nguồn và dữ liệu:
-

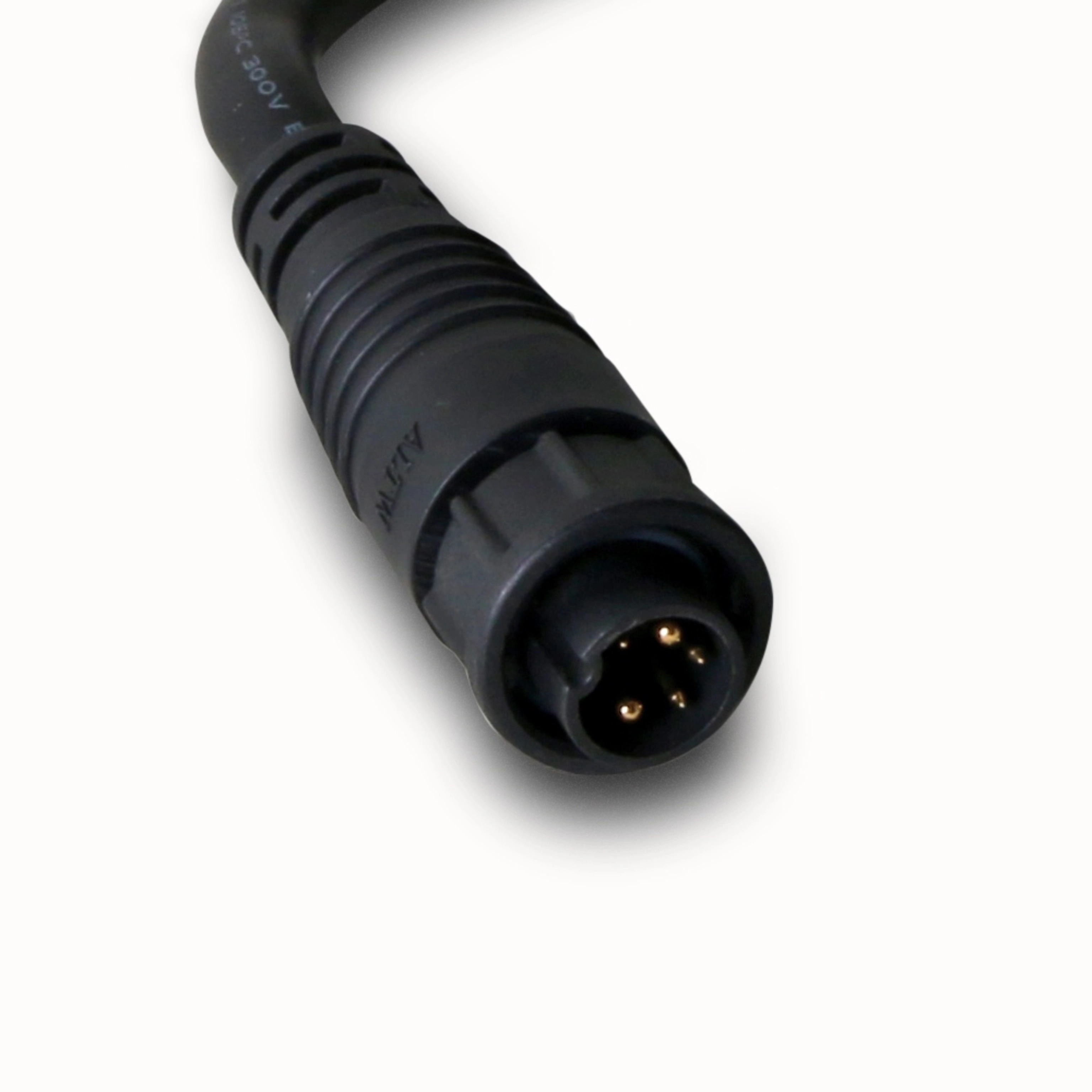

Đầu vào Hybrid BBD 6 chân.
-
Đầu xuyên tiếp Hybrid BBD 6 chân.
-
Truyền nguồn điện và dữ liệu trên cùng hệ thống cáp.
-
Hỗ trợ Daisy Chain.
-
Hỗ trợ kết nối nóng theo thiết kế hãng.
Martin giới thiệu khả năng bố trí bộ cấp nguồn cách thanh đèn tối đa 50 m trong các cấu hình hệ thống phù hợp. Khoảng cách thực tế cần xác định theo tải điện, tiết diện dây, giới hạn sụt áp và bộ nguồn sử dụng.
Lắp đặt:
-
Rãnh gá M6 phía sau thân đèn.
-

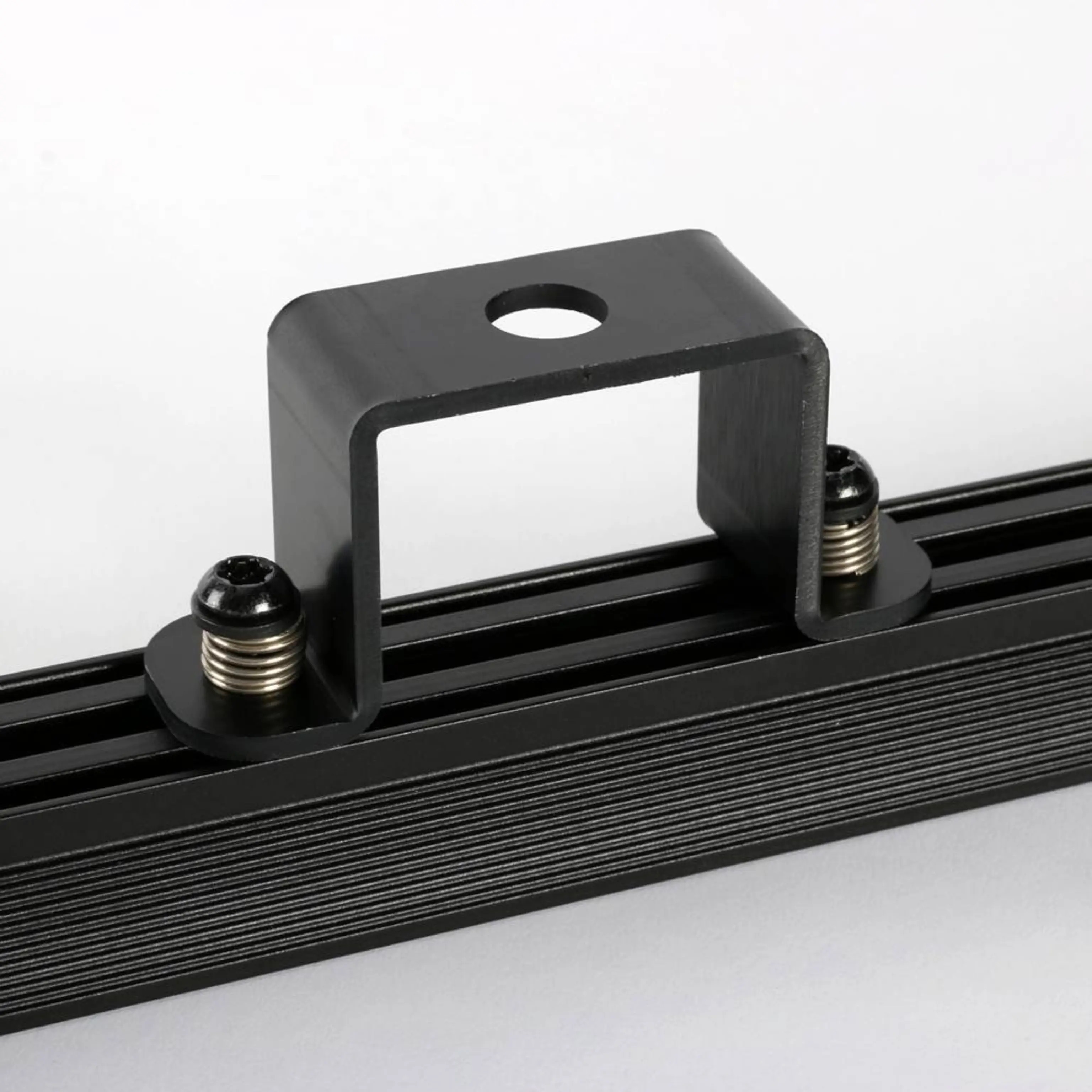

Sliding Bracket.
-
Half Coupler.
-
Spigot Adapter.
-

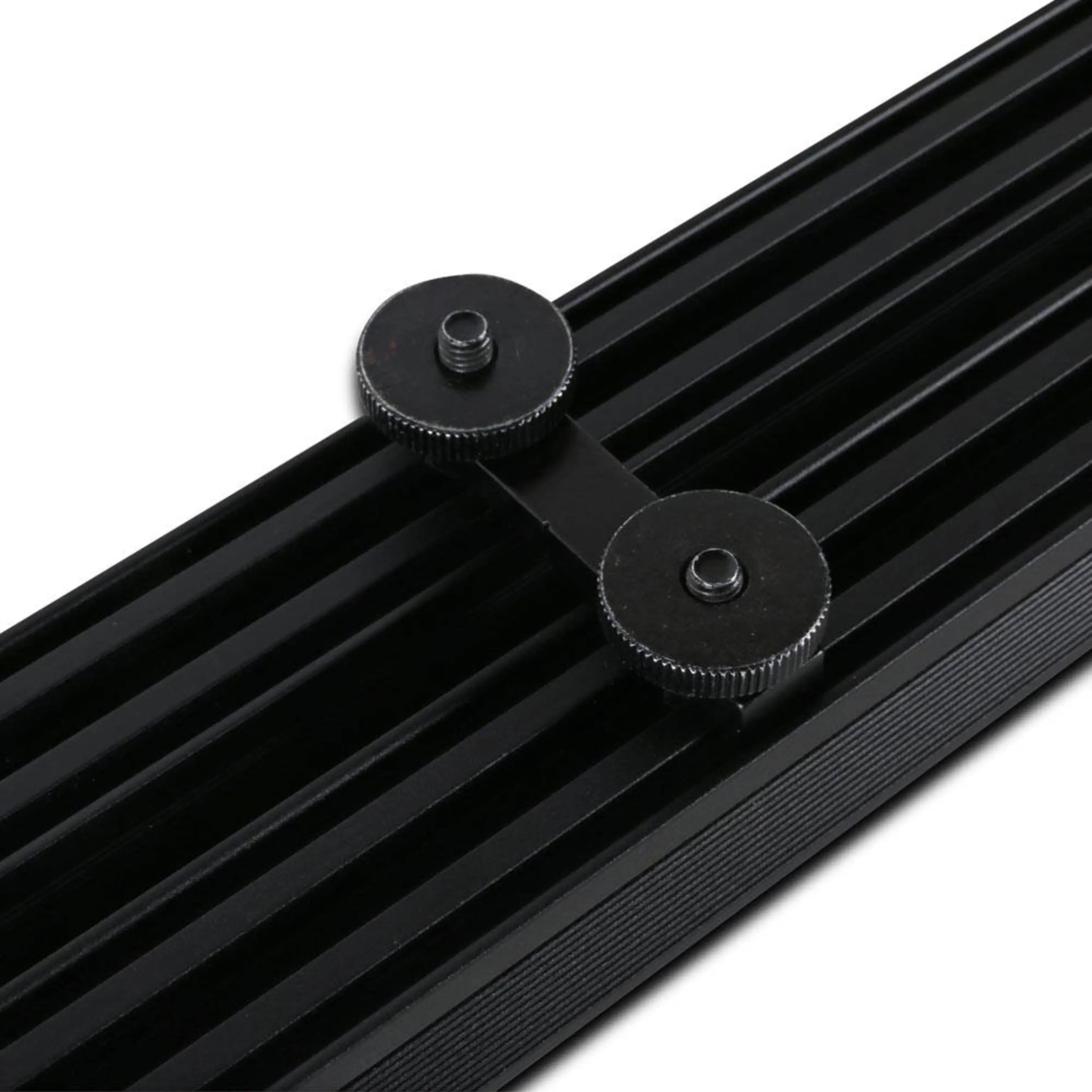

Linear Coupler.
-
Parallel Coupler.
-
Pivot Coupler.
-
Floorstand.
Hệ thống phụ kiện cho phép ghép nhiều thanh thành đường thẳng, bố trí song song hoặc tạo các hình khối ánh sáng theo thiết kế sân khấu.
Lưu ý an toàn: Không đấu trực tiếp VDO Sceptron 20 vào nguồn điện lưới AC 220V. Bộ đèn yêu cầu nguồn điện 48V DC cùng phương án truyền dữ liệu tương thích.
7. Bảng Tổng Hợp Thông Số Kỹ Thuật Martin VDO Sceptron 20
| Hạng mục | Thông số kỹ thuật |
|---|---|
| Tên sản phẩm | Đèn Led Thanh VDO Sceptron 20 - Martin |
| Mã sản phẩm | VDO Sceptron 20 |
| Thương hiệu | Martin Professional – Martin by HARMAN |
| Xuất xứ | |
| Loại thiết bị | LED Video Batten RGB |
| Ứng dụng | Pixel Mapping, Video Mapping, ánh sáng sân khấu 3D |
| Nguồn sáng | LED RGB |
| Pixel Pitch | 20 mm |
| Số LED bản 320 mm | 16 |
| Số LED bản 1.000 mm | 50 |
| Quang thông hiệu chuẩn | 375 lm/m |
| Cường độ sáng hiệu chuẩn | 125 cd/m |
| Độ sáng bề mặt hiệu chuẩn | 4.166 nits |
| Điều kiện đo độ sáng nits | Các thanh ghép liên tục, khoảng cách tâm 30 mm |
| Góc nhìn Half-Peak | 120° × 120° |
| Nhiệt độ màu tham chiếu | 6.500K |
| Hiệu chuẩn màu | Full Gamut Pixel Calibration |
| Điều khiển màu qua P3 | 16-bit/màu |
| Điều khiển màu qua DMX | 8-bit/màu |
| Tổng độ phân giải xử lý RGB qua P3 | 48-bit/pixel |
| Tần số làm tươi tiêu chuẩn | 1.001 Hz |
| Tần số làm tươi cao | 4.004 Hz |
| Tuổi thọ LED | Tối thiểu 50.000 giờ theo điều kiện thử nghiệm |
| Điều khiển | Martin P3, DMX512-A, RDM |
| Chế độ DMX trực tiếp | RGB, Basic, Segment, Pixel |
| Kênh DMX bản 320 mm | 3 / 10 / 13 / 55 |
| Kênh DMX bản 1.000 mm | 3 / 10 / 22 / 157 |
| Điều khiển qua P3 | P3 Intensity, RGB, Basic, Hybrid, PixelMap |
| Phát hiện giao thức | Tự động |
| Cài đặt địa chỉ | Martin P3 System Controller / RDM |
| Cập nhật firmware | Martin P3 System Controller |
| Giao diện trạng thái | Đèn LED nhiều màu |
| Kiểm tra và Reset | Nút từ tính |
| Tán quang tiêu chuẩn | Square Diffuser |
| Tùy chọn tán quang | Flat, Round, Tube, Smoked, NoBlend |
| Thấu kính tùy chọn | Lens Array Narrow 20 mm, Asymmetric Lens |
| Điện áp | 48V DC ±4% |
| Công suất tối đa bản 320 mm | 5W |
| Công suất tối đa bản 1.000 mm | 15W |
| Nguồn cấp tương thích | Martin P3 PowerPort, DMX PowerPort 375, IP66 PSU 240W |
| Đầu kết nối | Hybrid BBD 6 chân |
| Cấp bảo vệ đầu nối | IP66 |
| Hỗ trợ Daisy Chain | Có |
| Hỗ trợ Hot-plug | Có, theo thiết kế hãng |
| Làm mát | Đối lưu tự nhiên |
| Nhiệt độ hoạt động | -30°C đến +55°C |
| Chuẩn bảo vệ thân đèn | IP65 |
| Vật liệu thân | Nhôm định hình |
| Màu thân | Đen mờ |
| Kiểu gá | Rãnh M6, Sliding Bracket, Coupler tương thích |
| Hướng lắp | Linh hoạt |
Bảng so sánh hai phiên bản
| Thông số | Phiên bản 320 mm | Phiên bản 1.000 mm |
|---|---|---|
| Chiều dài | 320 mm | 1.000 mm |
| Chiều rộng | 27 mm | 27 mm |
| Chiều cao không tán quang | 28 mm | 28 mm |
| Chiều cao với Square Diffuser | 42 mm | 42 mm |
| Số LED RGB | 16 | 50 |
| Pixel Pitch | 20 mm | 20 mm |
| Công suất tiêu thụ tối đa | 5W | 15W |
| Trọng lượng không tán quang | 0,40 kg | 1,20 kg |
| Trọng lượng với Square Diffuser | 0,50 kg | 1,40 kg |
| Nhiệt lượng tỏa ra tính toán | 19 BTU/h | 60 BTU/h |
Bảng chế độ điều khiển DMX
| Chế độ | Bản 320 mm | Bản 1.000 mm |
|---|---|---|
| RGB | 3 kênh | 3 kênh |
| Basic | 10 kênh | 10 kênh |
| Segment | 13 kênh | 22 kênh |
| Pixel | 55 kênh | 157 kênh |
Bảng thông số quang học
| Hạng mục | Giá trị |
|---|---|
| Pixel Pitch | 20 mm |
| Quang thông hiệu chuẩn | 375 lumens/m |
| Cường độ sáng hiệu chuẩn | 125 cd/m |
| Độ sáng bề mặt hiệu chuẩn | 4.166 nits |
| Góc nhìn | 120° × 120° |
| Nhiệt độ màu tham chiếu | 6.500K |
| Tần số làm tươi tiêu chuẩn | 1.001 Hz |
| Tần số làm tươi cao | 4.004 Hz |
Các giá trị quang học được Martin công bố sau 30 phút ổn định nhiệt tại 25°C. Độ sáng bề mặt 4.166 nits áp dụng cho cấu hình ghép thành mặt hiển thị liên tục với khoảng cách tâm 30 mm.
Phụ kiện và thiết bị kết nối liên quan
| Thiết bị / phụ kiện | Mã đặt hàng |
|---|---|
| Martin P3 PowerPort 1500 | 90721040 |
| Martin P3 PowerPort 1000 IP Rental | 90721070 |
| Martin DMX PowerPort 375 | 90721094 |
| Martin IP66 PSU 240W | 90760330 |
| Sliding Brackets – Bộ 10 chiếc | 91610123 |
| Linear Coupler – Bộ 10 chiếc | 91610124 |
| Parallel Couplers 30/40/50 mm – Bộ 10 chiếc | 91610125 |
| Parallel Couplers 60/70/80 mm – Bộ 10 chiếc | 91610138 |
| Sceptron/Fatron Linear Coupler | 91611843 |
| Low Profile Half Coupler | 91611790 |
| Spigot Adapter 28 mm | 91611791 |
| Floorstands – Bộ 2 chiếc | 91611792 |
| Pivot Coupler | 91611793 |
| Magnetic Test Tool – Bộ 10 chiếc | 91610139 |
| Diffuser Lens Removal Jaws | 91611836 |
Các thiết bị cấp nguồn, bộ điều khiển, cáp và phụ kiện lắp đặt được lựa chọn riêng theo cấu hình công trình, không mặc định đi kèm bộ đèn.

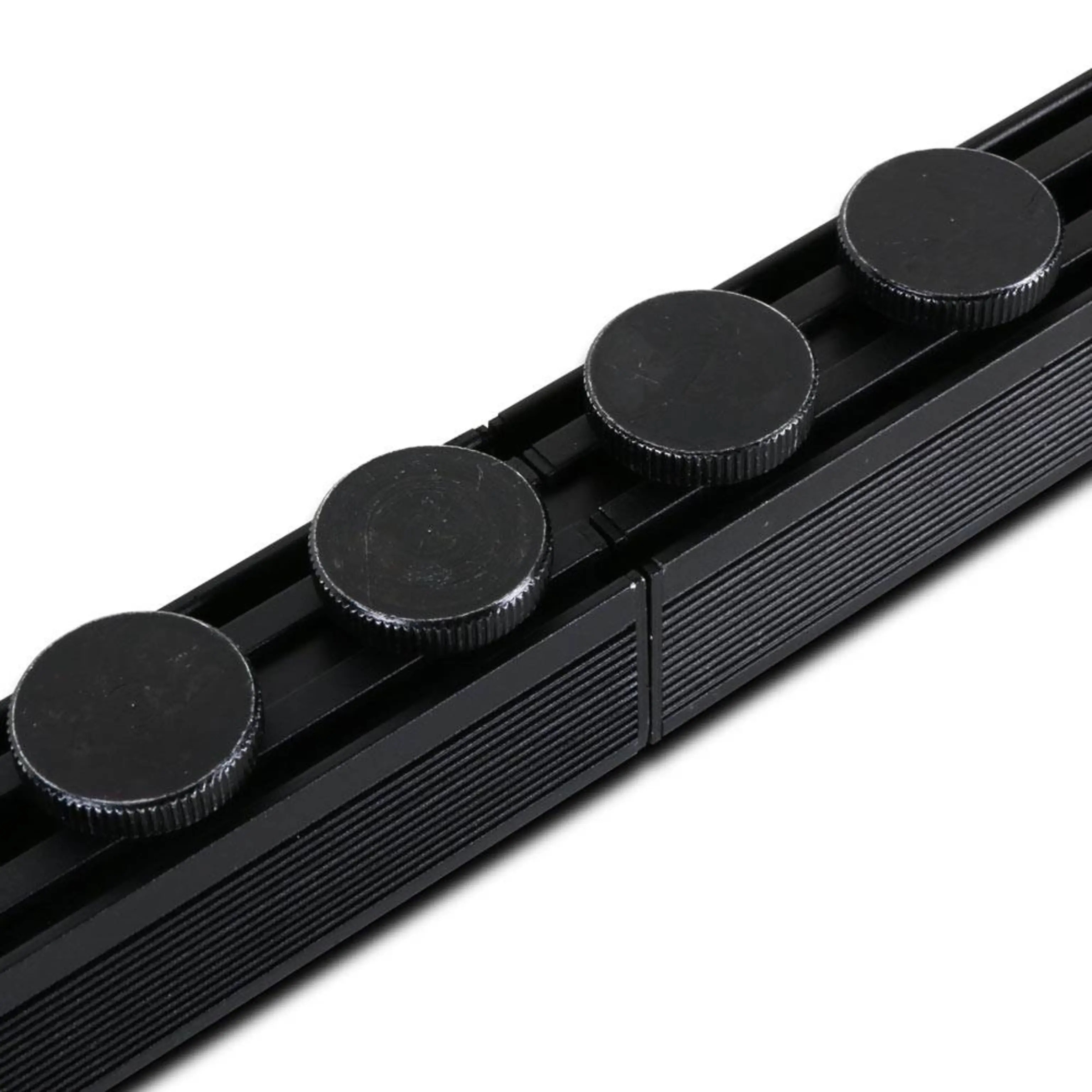

8. Tư Vấn Và Cung Cấp Đèn Led Thanh VDO Sceptron 20 - Martin Tại Việt Nam
Khách hàng có nhu cầu tìm hiểu, lựa chọn hoặc đặt mua Đèn Led Thanh VDO Sceptron 20 - Martin có thể liên hệ:
CÔNG TY TNHH ĐÈN SÂN KHẤU ÁNH SÁNG HOÀNG LONG
-
Mã số thuế: 0109886629
-
Địa chỉ: Số nhà 167, Ngõ 245 Phố Định Công, Phường Định Công, Hà Nội, Việt Nam
-
Điện thoại: 0327 383 363
-
Email: anhsanghoanglong.kinhdoanh@gmail.com – anhsanghoanglong@gmail.com
-
Website: https://anhsanghoanglong.com
Ánh Sáng Hoàng Long tư vấn các giải pháp thiết bị chiếu sáng sân khấu và LED Video chuyên nghiệp, hỗ trợ khách hàng lựa chọn VDO Sceptron 20, chiều dài thanh đèn, phụ kiện quang học, hệ thống điều khiển Martin P3, bộ cấp nguồn 48V DC và phương án lắp đặt phù hợp với yêu cầu biểu diễn thực tế.
