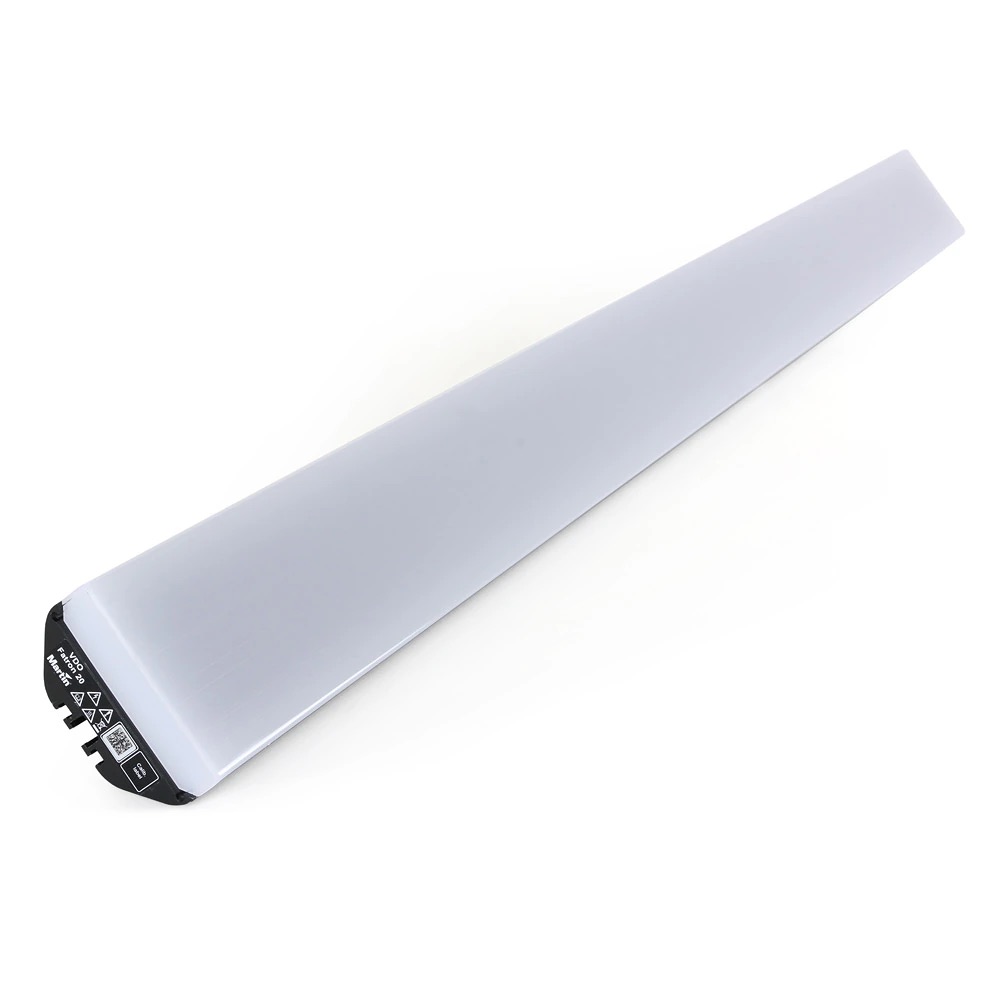

Đèn Led Thanh VDO Fatron 20 - Martin – RGB Pixel Mapping 20mm, Video Mapping P3, IP65
Đèn Led Thanh VDO Fatron 20 - Martin (Martin VDO Fatron 20) là dòng đèn LED thanh RGB Video Blade chuyên nghiệp được thiết kế cho các hệ thống chiếu sáng sân khấu, trình diễn đồ họa ánh sáng và tạo hiệu ứng không gian 3D. Sản phẩm sở hữu mật độ điểm ảnh Pixel Pitch 20 mm, hỗ trợ điều khiển từng điểm ảnh và trình chiếu nội dung Video Mapping thông qua hệ thống Martin P3.
Martin VDO Fatron 20 có hai phiên bản chiều dài 320 mm và 1.000 mm, sử dụng nguồn điện 48V DC, thiết kế thân nhôm nhỏ gọn và hệ thống tấm tán quang có thể thay thế. Thiết bị hỗ trợ điều khiển DMX512, RDM và Martin P3, cho phép kết hợp ánh sáng sân khấu truyền thống với nội dung video và đồ họa chuyển động.
Với góc nhìn 120° × 120°, độ sáng hiệu chuẩn 1.500 lumens/m và chuẩn bảo vệ IP65, VDO Fatron 20 phù hợp sử dụng tại các sân khấu biểu diễn, chương trình concert, sự kiện trực tiếp, không gian giải trí và công trình trang trí ánh sáng.
Sản phẩm thuộc thương hiệu Martin Professional – Martin by HARMAN, thương hiệu thiết bị chiếu sáng chuyên nghiệp có nguồn gốc từ Đan Mạch.
1. Thiết Kế LED Video Blade – Tạo Hiệu Ứng Ánh Sáng 3D Cho Sân Khấu
Martin VDO Fatron 20 được phát triển theo thiết kế LED Video Blade, sử dụng các cụm LED RGB bố trí dọc theo thân đèn nhằm tạo dải ánh sáng có thể hiển thị màu sắc và hiệu ứng đồ họa.
Khác với đèn LED thanh thông thường chỉ thay đổi một màu trên toàn bộ thiết bị, VDO Fatron 20 có khả năng điều khiển từng điểm ảnh hoặc nhóm điểm ảnh.
Các đặc điểm nổi bật:
-
Thiết kế thanh LED dạng Video Blade.
-
Pixel Pitch 20 mm.
-
Hai chiều dài 320 mm và 1.000 mm.
-
Công nghệ LED RGB tạo nhiều màu sắc.
-
Hỗ trợ điều khiển theo Pixel Mapping.
-
Hỗ trợ Video Mapping bằng Martin P3.
-
Có thể kết hợp nhiều thanh thành hệ thống ánh sáng 3D.
-
Hệ thống tán quang thay thế được theo yêu cầu hiệu ứng.
-
Tích hợp chuẩn bảo vệ IP65.
Ứng dụng thực tế:
-
Sân khấu concert và liveshow.
-
Hệ thống ánh sáng cho DJ và lễ hội âm nhạc.
-
Tạo mô hình ánh sáng 3D.
-
Trang trí không gian sự kiện và triển lãm.
-
Hệ thống ánh sáng nhà hát và chương trình truyền hình.
-
Trang trí trần sân khấu và kết cấu giàn Truss.
-
Tạo hiệu ứng đường nét và hình khối ánh sáng.
-
Trình chiếu đồ họa chuyển động trong hệ thống LED Pixel.
Khi kết hợp nhiều thiết bị, kỹ thuật viên có thể tạo nên các đường sáng, khối ánh sáng và cấu trúc hình học có khả năng biến đổi theo nội dung chương trình.
2. Pixel Pitch 20mm – Hiệu Chuẩn Màu Từng Điểm Ảnh
Martin VDO Fatron 20 sử dụng hệ thống LED RGB với khoảng cách tâm điểm ảnh 20 mm.
Cấu hình nguồn sáng:
-
Phiên bản 320 mm: Mảng 4 × 16 LED.
-
Phiên bản 1.000 mm: Mảng 4 × 50 LED.
-
Hệ thống màu RGB.
-
Tuổi thọ LED tối thiểu 50.000 giờ.
-
Hiệu chuẩn màu và cường độ sáng ở cấp độ Pixel.
Thông số quang học hiệu chuẩn:
-
Pixel Pitch: 20 mm.
-
Quang thông: 1.500 lumens/m.
-
Cường độ sáng: 500 cd/m.
-
Độ sáng bề mặt: 6.250 nits trong cấu hình ghép thành mặt hiển thị liên tục.
-
Góc nhìn: 120° × 120°.
-
Nhiệt độ màu tham chiếu: 6.500K.
Full Gamut Pixel Calibration
Martin áp dụng công nghệ hiệu chuẩn màu và cường độ sáng cho từng điểm ảnh, giúp các điểm LED có độ đồng nhất cao hơn khi hoạt động trong cùng một hệ thống.
Các lợi ích gồm:
-
Hạn chế chênh lệch màu giữa những điểm LED.
-
Đồng bộ cường độ sáng trên nhiều thanh đèn.
-
Hỗ trợ tái tạo màu chính xác khi trình chiếu nội dung.
-
Phù hợp với hệ thống ánh sáng có nhiều thiết bị hoạt động đồng thời.
Mức sáng và hiệu quả hiển thị thực tế phụ thuộc vào phụ kiện quang học, cấu hình điều khiển, hiệu chuẩn và cách bố trí các thanh LED.
3. Điều Khiển Martin P3 – Video Mapping Và Pixel Mapping Chuyên Nghiệp
Một trong những tính năng quan trọng của Martin VDO Fatron 20 là khả năng hoạt động cùng Martin P3 System Controller.
Hệ thống P3 cho phép ánh xạ nội dung video lên các điểm ảnh LED, đồng bộ hóa nhiều thiết bị thành một bề mặt hiển thị hoặc một cấu trúc ánh sáng sáng tạo.
Các chức năng nổi bật:
-
Video Mapping.
-
Pixel Mapping.
-
Điều khiển màu RGB.
-
Điều chỉnh độ sáng.
-
Điều chỉnh Gamma.
-
Điều chỉnh nhiệt độ màu.
-
Điều khiển không gian màu.
-
Đồng bộ hình ảnh giữa nhiều thiết bị.
-
Hiệu chuẩn màu và cường độ sáng theo hệ thống.
Độ phân giải màu:
-
Qua Martin P3: 16-bit trên mỗi thành phần màu.
-
Tổng độ phân giải xử lý: 48-bit/pixel.
-
Qua DMX trực tiếp: 8-bit trên mỗi thành phần màu.
Thiết bị còn hỗ trợ chế độ Hybrid kết hợp điều khiển DMX và P3, cho phép chuyển đổi giữa các phương pháp điều khiển ánh sáng và nội dung video theo cấu hình của hệ thống.
Nhờ khả năng tích hợp với Martin P3, VDO Fatron 20 có thể phối hợp cùng các thiết bị VDO Sceptron và VDO Dotron trong cùng một hệ thống ánh sáng.
Lưu ý: VDO Fatron 20 không phải màn hình video hoạt động độc lập. Để trình chiếu Video Mapping, cần bộ điều khiển Martin P3 và hệ thống cấp nguồn, truyền dữ liệu tương thích.
4. Điều Khiển DMX512/RDM – Nhiều Chế Độ RGB, Segment Và Pixel
Bên cạnh Martin P3, VDO Fatron 20 còn hỗ trợ giao thức DMX512 và RDM, đáp ứng nhu cầu tích hợp vào các hệ thống điều khiển ánh sáng sân khấu hiện có.
Các chức năng điều khiển:
-
DMX512-A.
-
RDM theo ANSI/ESTA E1.20.
-
Tự động phát hiện giao thức.
-
Cấu hình và đánh địa chỉ thiết bị.
-
Điều khiển màu RGB.
-
Điều khiển từng nhóm điểm ảnh.
-
Điều khiển từng Pixel theo chế độ tương ứng.
-
Cập nhật firmware bằng Martin P3 System Controller.
-
Kiểm tra trạng thái qua đèn LED báo nhiều màu.
-
Gọi mẫu thử và đặt lại bằng nút từ tính.
Các chế độ điều khiển DMX trực tiếp:
-
RGB.
-
Basic.
-
Segment.
-
Pixel.
Các mức kênh DMX được Martin công bố gồm 3, 10, 19, 37, 55 và 157 kênh, tùy chế độ và phiên bản thiết bị.
Chế độ điều khiển DMX qua P3:
-
P3 Intensity.
-
P3 RGB.
-
P3 Basic.
-
P3 Hybrid.
-
P3 PixelMap.
Khi sử dụng Martin P3, số kênh DMX có thể thay đổi tùy cấu hình, với nhiều lựa chọn từ 1 đến 603 kênh.
Khả năng điều khiển linh hoạt cho phép thiết bị hoạt động như một đèn LED thanh đổi màu thông thường hoặc trở thành một thành phần của hệ thống LED Video Mapping chuyên nghiệp.
5. Hệ Thống Tán Quang Thay Thế – Nhiều Phong Cách Hiển Thị Ánh Sáng
Martin VDO Fatron 20 được thiết kế với hệ thống phụ kiện quang học tháo lắp và thay thế trực tiếp trên thân đèn.
Các lựa chọn quang học:
-
Open Front: Không sử dụng tấm tán quang phía trước.
-
Flat Diffuser: Tán quang mặt phẳng.
-
Flat Smoked Diffuser: Tán quang phẳng màu khói.
-
Round Diffuser: Tán quang mặt cong.
-
Round Smoked Diffuser: Tán quang cong màu khói.
-
Square Diffuser: Tán quang dạng vuông, trang bị tiêu chuẩn.
-
Square Smoked Diffuser: Tán quang vuông màu khói.
-
NoBlend Diffuser: Tạo đặc tính hiển thị riêng, hạn chế hiệu ứng hòa trộn ánh sáng.
-
NoBlend Smoked Diffuser: NoBlend phiên bản màu khói.
-
Lens Array Narrow: Cụm thấu kính góc hẹp.
Ưu điểm của hệ thống tán quang:
-
Thay đổi hình dạng và cảm nhận về dải sáng.
-
Tạo hiệu ứng ánh sáng mềm hoặc sắc nét.
-
Thay đổi độ đồng đều và đặc tính phân bố ánh sáng.
-
Tăng khả năng tùy chỉnh theo thiết kế sân khấu.
-
Hỗ trợ kết hợp nhiều phong cách quang học trong một chương trình.
Các phụ kiện có thể tháo lắp và thay thế tại công trình, không cần thay đổi toàn bộ thanh đèn.
Square Diffuser là phụ kiện tiêu chuẩn đi kèm bộ đèn. Các phụ kiện khác là tùy chọn, được đặt hàng theo đúng chiều dài phiên bản 320 mm hoặc 1.000 mm.
6. Chuẩn IP65 – Nguồn 48V DC Và Kết Nối Hybrid BBD
Martin VDO Fatron 20 sử dụng thân nhôm định hình, được thiết kế cho các hệ thống chiếu sáng trang trí sân khấu và công trình ngoài trời.
Đặc điểm bảo vệ:
-
Chuẩn bảo vệ thân đèn IP65.
-
Đầu nối nguồn và dữ liệu BBD đạt IP66.
-
Vỏ nhôm định hình màu đen mờ.
-
Hệ thống làm mát bằng đối lưu tự nhiên.
-
Nhiệt độ hoạt động từ -20°C đến +45°C.
-
Hỗ trợ lắp đặt theo nhiều hướng.
Hệ thống điện:
-
Điện áp đầu vào: 48V DC ±4%.
-
Bản 320 mm: Công suất tiêu thụ tối đa 20W.
-
Bản 1.000 mm: Công suất tiêu thụ tối đa 60W.
-
Không đấu trực tiếp bộ đèn vào nguồn điện 220V AC.
Các bộ nguồn tương thích:
-
Martin P3 PowerPort 1500.
-
Martin P3 PowerPort 1000 IP.
-
Martin DMX PowerPort 375.
-
Martin IP66 PSU 240W.
-
Bộ nguồn 48V DC đáp ứng yêu cầu kỹ thuật.
Kết nối nguồn và dữ liệu:
-
Đầu vào: Hybrid BBD 6 chân.
-
Đầu xuyên tiếp: Hybrid BBD 6 chân.
-
Truyền đồng thời nguồn điện và dữ liệu.
-
Hỗ trợ Hot-plug theo thiết kế hãng.
-
Có thể kết nối Daisy Chain trong giới hạn hệ thống.
Lắp đặt:
-
Rãnh gá M6 trên mặt sau thân đèn.
-
Hỗ trợ Sliding Bracket.
-
Half Coupler cho giàn Truss.
-
Linear Coupler để ghép nhiều thanh thành tuyến.
-
Pivot Coupler và Curving Coupler cho cấu trúc tùy chỉnh.
-
Spigot Adapter và Floorstand cho các phương án lắp đặt khác.
Số lượng đèn có thể kết nối trên một tuyến phụ thuộc vào bộ nguồn, công suất tiêu thụ, chiều dài cáp và phương án điều khiển.
7. Bảng Tổng Hợp Thông Số Kỹ Thuật Martin VDO Fatron 20
| Hạng mục | Thông số kỹ thuật |
|---|---|
| Tên sản phẩm | Đèn Led Thanh VDO Fatron 20 - Martin |
| Mã sản phẩm | VDO Fatron 20 |
| Thương hiệu | Martin Professional – Martin by HARMAN |
| Xuất xứ | |
| Loại thiết bị | LED Video Blade RGB |
| Ứng dụng | Video Mapping, Pixel Mapping, trang trí sân khấu 3D |
| Nguồn sáng | LED RGB |
| Pixel Pitch | 20 mm |
| Mảng LED bản 320 mm | 4 × 16 LED |
| Mảng LED bản 1.000 mm | 4 × 50 LED |
| Quang thông hiệu chuẩn | 1.500 lm/m |
| Cường độ sáng hiệu chuẩn | 500 cd/m |
| Độ sáng bề mặt hiệu chuẩn | 6.250 nits khi ghép thành mặt hiển thị liên tục |
| Góc nhìn | 120° × 120° |
| Nhiệt độ màu tham chiếu | 6.500K |
| Công nghệ hiệu chuẩn | Full Gamut Pixel Calibration |
| Độ phân giải màu qua P3 | 16-bit/màu |
| Độ phân giải màu qua DMX | 8-bit/màu |
| Độ phân giải màu RGB qua P3 | 48-bit/pixel |
| Tần số làm tươi Standard | 1.001 Hz |
| Tần số làm tươi High Refresh | 4.004 Hz |
| Tuổi thọ LED | Tối thiểu 50.000 giờ |
| Giao thức điều khiển | Martin P3, DMX512, RDM |
| Chế độ DMX trực tiếp | RGB, Basic, Segment, Pixel |
| Kênh DMX trực tiếp | 3 / 10 / 19 / 37 / 55 / 157 |
| Chế độ DMX qua P3 | Intensity, RGB, Basic, Hybrid, PixelMap |
| Cấu hình địa chỉ | P3 System Controller / RDM |
| Tự động phát hiện giao thức | Có |
| Cập nhật firmware | Qua Martin P3 System Controller |
| Giao diện trạng thái | LED nhiều màu |
| Kiểm tra thiết bị | Nút từ tính Test/Reset |
| Phụ kiện tán quang tiêu chuẩn | Square Diffuser |
| Tùy chọn quang học | Flat, Round, Square, Smoked, NoBlend, Lens Array Narrow |
| Điện áp | 48V DC ±4% |
| Công suất tối đa bản 320 mm | 20W |
| Công suất tối đa bản 1.000 mm | 60W |
| Bộ nguồn tương thích | Martin P3 PowerPort, DMX PowerPort 375, IP66 PSU 240W |
| Đầu kết nối | Hybrid BBD 6 chân |
| Cấp bảo vệ đầu nối | IP66 |
| Hỗ trợ Daisy Chain | Có |
| Hỗ trợ Hot-plug | Có |
| Làm mát | Đối lưu tự nhiên |
| Nhiệt độ môi trường | -20°C đến +45°C |
| Chuẩn chống bụi, chống nước bộ đèn | IP65 |
| Vật liệu thân | Nhôm định hình |
| Màu vỏ | Đen mờ |
| Gá lắp | Rãnh M6, giá đỡ và coupler tương thích |
| Hướng lắp | Linh hoạt |
Bảng so sánh hai phiên bản
| Thông số | Bản 320 mm | Bản 1.000 mm |
|---|---|---|
| Chiều dài | 320 mm | 1.000 mm |
| Chiều rộng | 80 mm | 80 mm |
| Chiều cao không có tán quang | 28 mm | 28 mm |
| Chiều cao có Square Diffuser | 48 mm | 48 mm |
| Cấu hình LED | 4 × 16 | 4 × 50 |
| Tổng số LED | 64 | 200 |
| Công suất tiêu thụ tối đa | 20W | 60W |
| Trọng lượng không tán quang | 0,85 kg | 2,5 kg |
| Trọng lượng có Square Diffuser | 0,95 kg | 2,8 kg |
| Mã đặt hàng | 90357691 | 90357692 |
Bảng thông số quang học và xử lý hình ảnh
| Hạng mục | Giá trị |
|---|---|
| Pixel Pitch | 20 mm |
| Quang thông hiệu chuẩn | 1.500 lumens/m |
| Cường độ sáng hiệu chuẩn | 500 cd/m |
| Độ sáng bề mặt | 6.250 nits |
| Góc nhìn | 120° × 120° |
| Độ phân giải xử lý P3 | 48-bit RGB/pixel |
| Tần số làm tươi tiêu chuẩn | 1.001 Hz |
| Tần số làm tươi cao | 4.004 Hz |
Quang thông 1.500 lm/m, cường độ 500 cd/m và độ sáng 6.250 nits là các giá trị ở chế độ hiệu chuẩn, được hãng công bố với điều kiện quang học và cấu hình tương ứng. Không xem đây là độ sáng cố định của mọi loại tán quang.
Mã đặt hàng chính hãng
| Phiên bản | Mã sản phẩm |
|---|---|
| VDO Fatron 20 – 320 mm | 90357691 |
| VDO Fatron 20 – 1.000 mm | 90357692 |
Bảng phụ kiện quang học
| Phụ kiện | Bản 320 mm | Bản 1.000 mm |
|---|---|---|
| Flat Diffuser | 91611809 | 91611810 |
| Flat Smoked Diffuser | 91611811 | 91611812 |
| Round Diffuser | 91611813 | 91611814 |
| Round Smoked Diffuser | 91611815 | 91611816 |
| Square Diffuser | 91611817 | 91611818 |
| Square Smoked Diffuser | 91611819 | 91611820 |
| NoBlend Diffuser | 91611825 | 91611826 |
| NoBlend Smoked Diffuser | 91611827 | 91611828 |
| Lens Array Narrow | 91611831 | 91611832 |
Bảng thiết bị và phụ kiện liên quan
| Thiết bị / Phụ kiện | Mã đặt hàng |
|---|---|
| Martin P3 PowerPort 1500 | 90721040 |
| Martin P3 PowerPort 1000 IP Rental | 90721070 |
| Martin DMX PowerPort 375 | 90721094 |
| Martin IP66 PSU 240W | 90760330 |
| Sliding Brackets – Bộ 10 chiếc | 91610123 |
| Linear Coupler | 91611843 |
| Curving Coupler | 91610164 |
| Floorstands – Bộ 2 chiếc | 91611792 |
| BBD Extension Cable 1m | 91616041 |
| BBD Extension Cable 2,5m | 91616024 |
| BBD Extension Cable 5m | 91616042 |
| BBD Extension Cable 10m | 91616043 |
| BBD Extension Cable 25m | 91616044 |
| Đầu nối BBD Male | 91611750 |
| Đầu nối BBD Female | 91611751 |
Bộ đèn sử dụng Square Diffuser tiêu chuẩn. Các phụ kiện thay thế, bộ nguồn, bộ điều khiển, cáp BBD và giá treo được lựa chọn riêng theo phương án lắp đặt.
8. Tư Vấn Và Cung Cấp Đèn Led Thanh VDO Fatron 20 - Martin Tại Việt Nam
Khách hàng có nhu cầu tìm hiểu, lựa chọn hoặc đặt mua Đèn Led Thanh VDO Fatron 20 - Martin có thể liên hệ:
CÔNG TY TNHH ĐÈN SÂN KHẤU ÁNH SÁNG HOÀNG LONG
-
Mã số thuế: 0109886629
-
Địa chỉ: Số nhà 167, Ngõ 245 Phố Định Công, Phường Định Công, Hà Nội, Việt Nam
-
Điện thoại: 0327 383 363
-
Email: anhsanghoanglong.kinhdoanh@gmail.com – anhsanghoanglong@gmail.com
-
Website: https://anhsanghoanglong.com
Ánh Sáng Hoàng Long tư vấn các giải pháp thiết bị chiếu sáng sân khấu và LED Video chuyên nghiệp, hỗ trợ khách hàng lựa chọn VDO Fatron 20, chiều dài thanh đèn, phụ kiện quang học, hệ thống Martin P3, bộ cấp nguồn và phương án lắp đặt phù hợp với yêu cầu biểu diễn thực tế.
