Đầu vào nguồn và dữ liệu cho hệ thống cám PDE Junction Box Passive - Martin

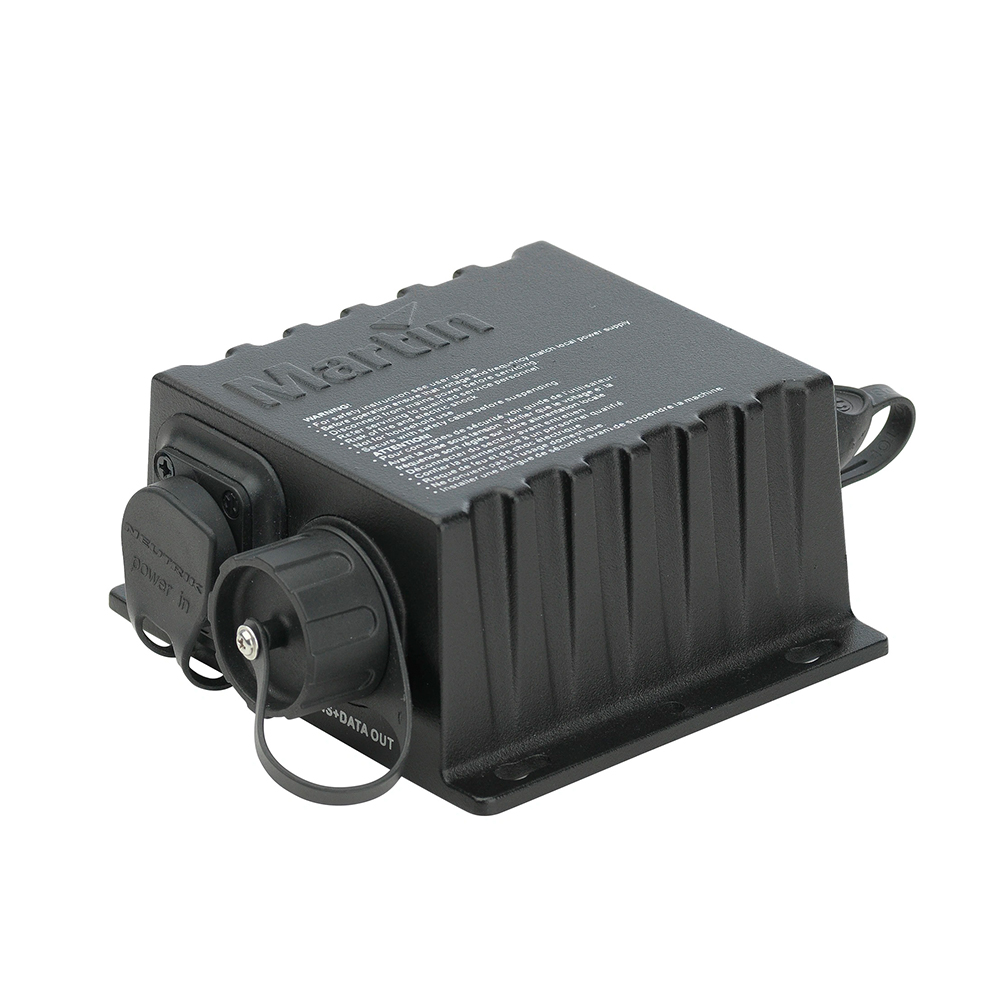

Martin PDE Junction Box Passive là hộp kết nối nguồn và dữ liệu thụ động dành cho hệ thống Martin PDE Hybrid. Thiết bị kết hợp nguồn điện AC, tín hiệu DMX và Ethernet thành một đầu ra PDE Hybrid, giúp đơn giản hóa kết nối cho các dòng đèn Martin VDO Atomic tương thích.
Sản phẩm có vỏ nhôm chắc chắn, đạt chuẩn IP65, kích thước nhỏ gọn và hỗ trợ lắp đặt trong nhà hoặc ngoài trời tạm thời. Đây là giải pháp phù hợp cho sân khấu, concert, liveshow và hệ thống LED Creative sử dụng kết nối PDE.
1. Tổng quan Martin PDE Junction Box Passive
PDE Junction Box Passive là phụ kiện kết nối thụ động, đưa ba đường nguồn và dữ liệu riêng biệt vào cùng một tuyến PDE Hybrid.
Ưu điểm nổi bật:
-
Kết hợp nguồn AC, DMX và Ethernet.
-
Một đầu ra Martin PDE Hybrid.
-
Không cần cấu hình hoặc cấp nguồn riêng cho mạch xử lý.
-
Vỏ nhôm IP65.
-
Thiết kế gọn nhẹ.
-
Hỗ trợ gắn tường hoặc treo truss.
Sản phẩm thích hợp cho những hệ thống không cần chức năng xử lý và phân phối dữ liệu chủ động.
2. Hợp nhất nguồn AC, DMX và Ethernet

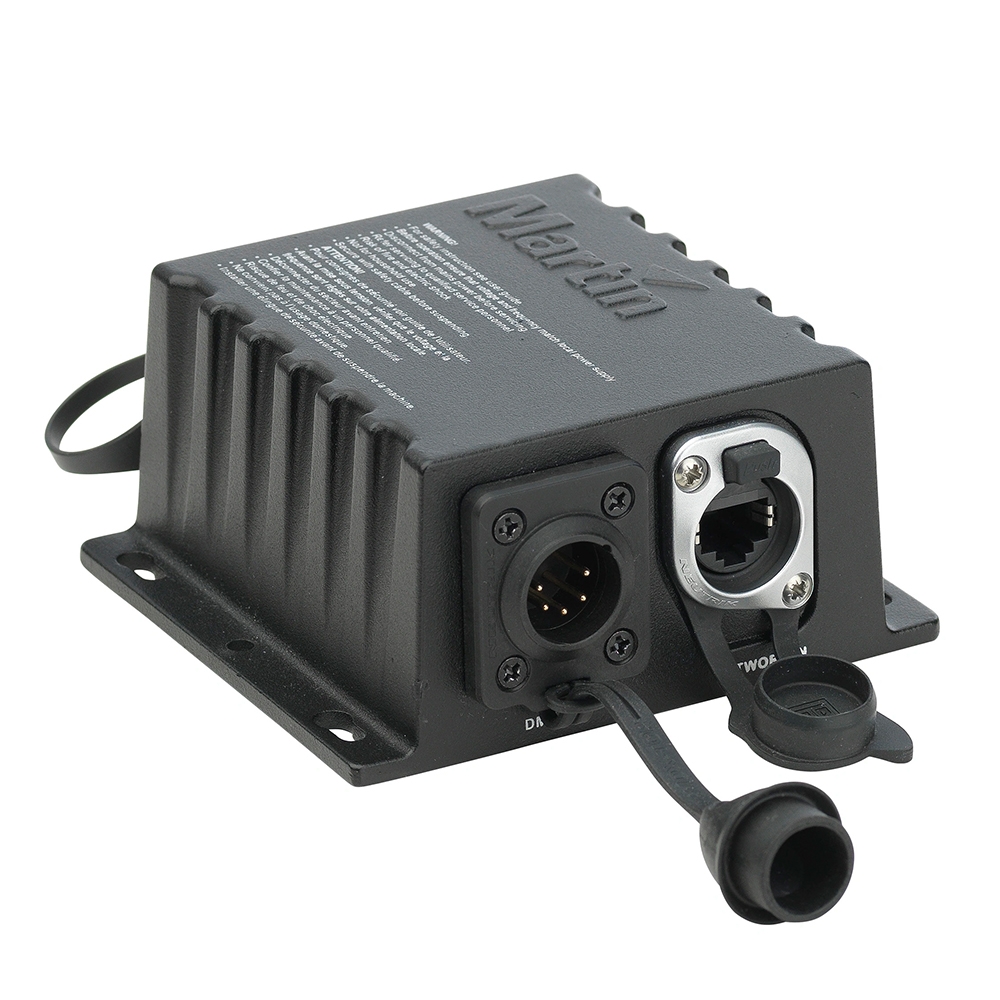

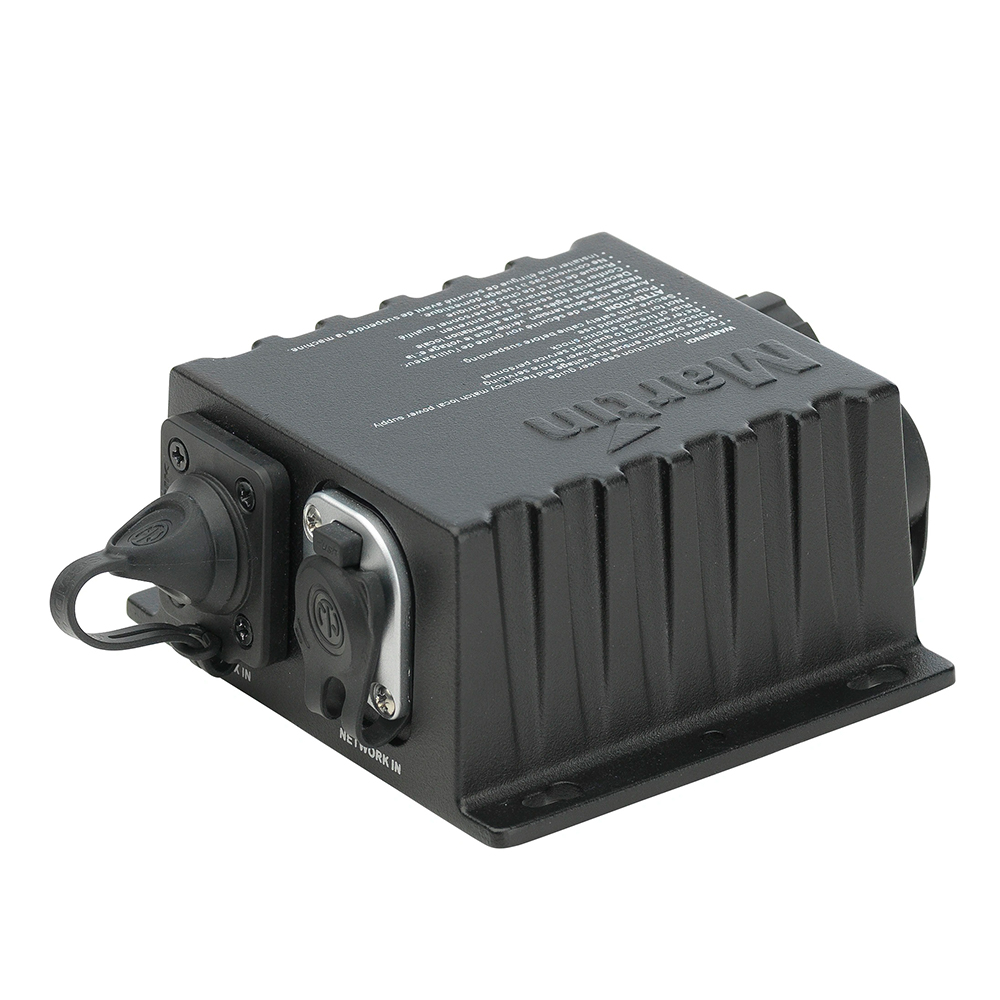

PDE Junction Box Passive sử dụng ba đầu vào riêng:
-
Nguồn AC: Neutrik powerCON TRUE1 TOP.
-
DMX: Neutrik XLR 5-pin Male TOP.
-
Ethernet: Neutrik etherCON TOP.

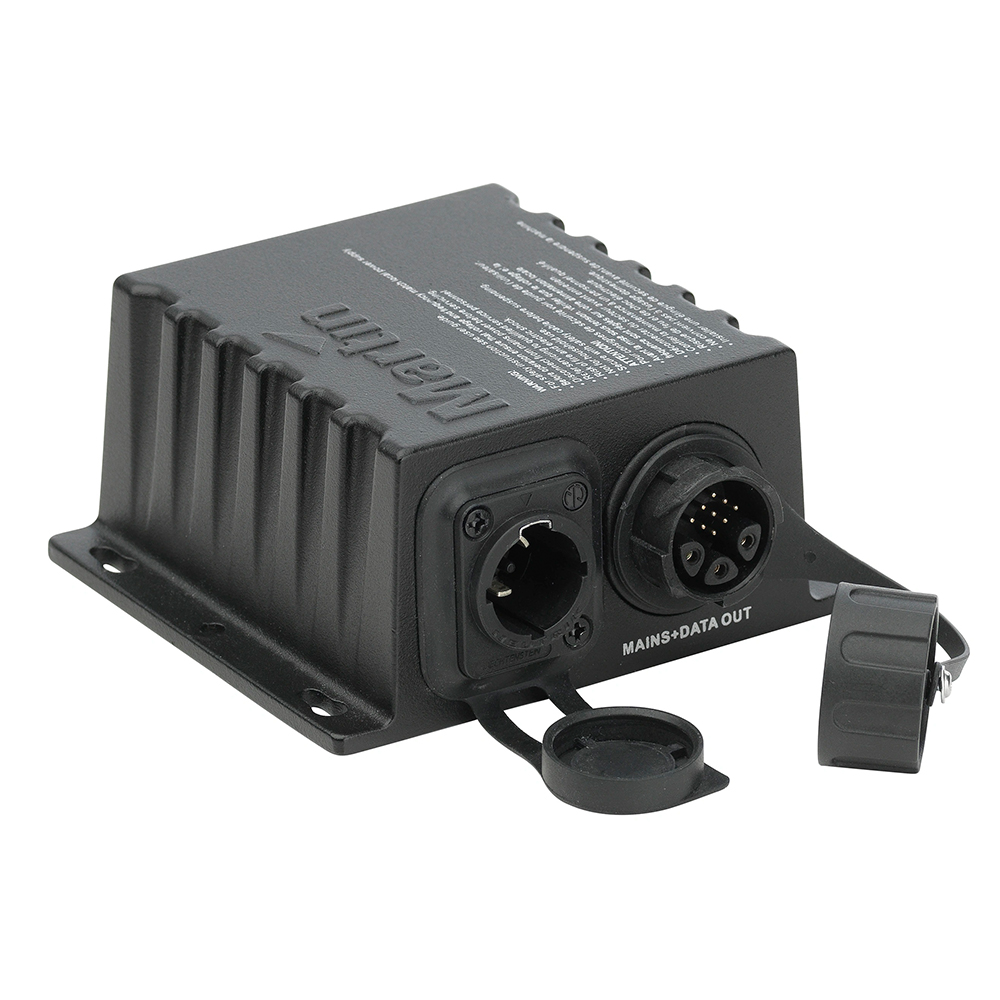

Các đường kết nối được hợp nhất tại đầu ra Martin PDE Hybrid, giúp truyền nguồn AC và dữ liệu đến thiết bị tương thích.
Điện áp AC danh định của hệ thống là 100–240V, 50/60Hz. Hộp kết nối không thực hiện chuyển đổi điện áp hoặc tạo thêm công suất.
3. Kết nối thụ động – Không cần xử lý tín hiệu
Điểm nổi bật của PDE Junction Box Passive là cấu trúc kết nối thụ động.
Thiết bị không có:
-
Bộ chia DMX/RDM cách ly quang.
-
Ethernet Switch.
-
Cổng DMX Thru hoặc Ethernet Thru riêng.
-
Bộ chuyển đổi Art-Net/sACN.
-
Nút Test hoặc đèn trạng thái.
Tín hiệu DMX và Ethernet được truyền qua kết nối vật lý có sẵn. Khả năng hỗ trợ giao thức phụ thuộc bộ điều khiển và thiết bị nhận.
4. Tương thích hệ thống Martin VDO Atomic
PDE Junction Box Passive được phát triển cho hệ thống cáp Hybrid của Martin VDO Atomic.
Các dòng thiết bị liên quan:
-
Martin VDO Atomic Dot CLD.
-
Martin VDO Atomic Dot WRM.
-
Martin VDO Atomic Bold.
Hộp kết nối phù hợp với những hệ thống sân khấu sử dụng nguồn AC và dữ liệu điều khiển qua đầu nối PDE.
Khi triển khai cần kiểm tra giới hạn tải điện, chiều dài cáp và cấu hình dữ liệu của từng loại đèn.
5. Chuẩn IP65 – Sử dụng ngoài trời tạm thời
Thiết bị có vỏ nhôm màu đen, đạt cấp bảo vệ IP65.
Đặc điểm môi trường:
-
Chống bụi và tia nước theo cấp IP65.
-
Nhiệt độ môi trường: -15°C đến +75°C.
-
Sử dụng trong nhà hoặc ngoài trời tạm thời.
-
Vỏ nhôm có độ bền cơ học phù hợp cho hệ thống sân khấu.
Khi sử dụng ngoài trời, tất cả đầu nối phải được ghép với đầu tương thích và bảo vệ đúng cách để duy trì cấp bảo vệ của hệ thống.
6. Thiết kế nhỏ gọn và phương án lắp đặt
Martin PDE Junction Box Passive có kích thước 107 × 94 × 51mm, trọng lượng chỉ 0,5kg.
Thiết bị hỗ trợ:
-
Gắn tường bằng tai gá tích hợp.
-

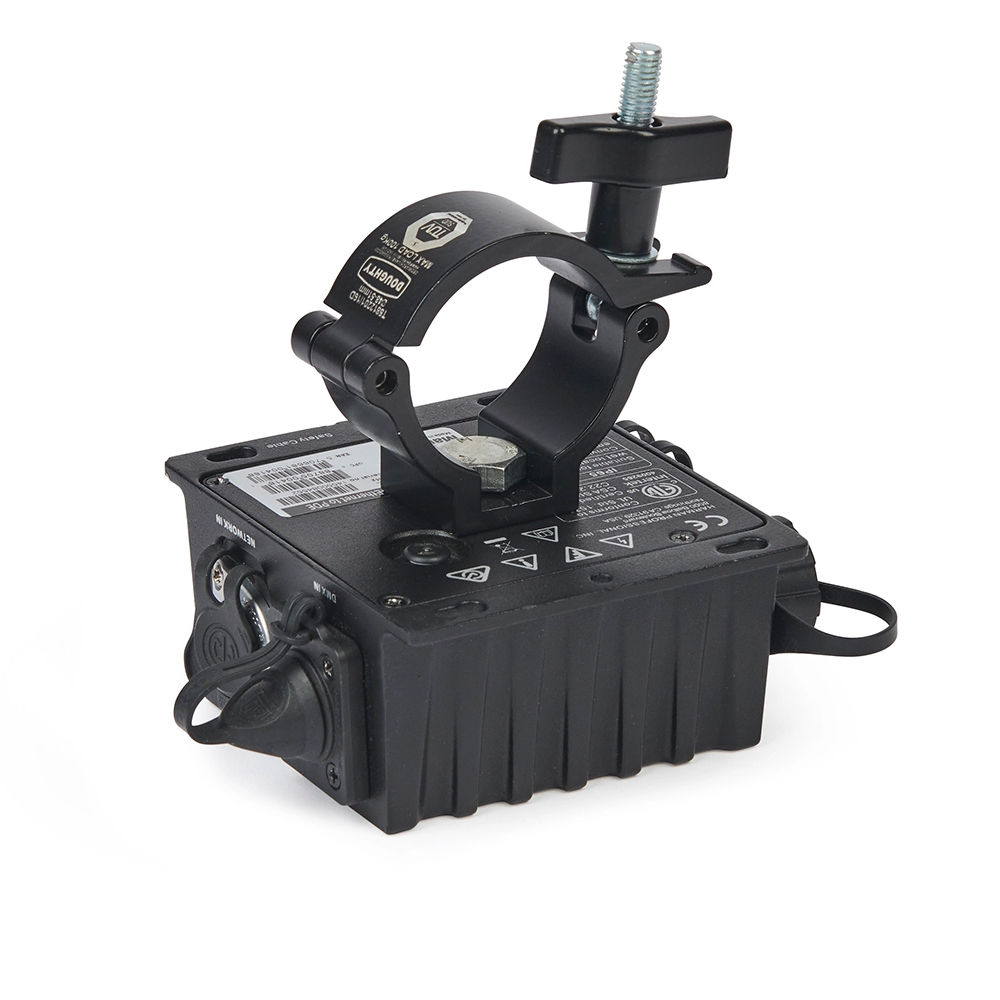

Treo truss bằng half-coupler clamp.
-
Kết nối clamp qua lỗ ren M10.
-
Lắp đặt theo nhiều hướng phù hợp.

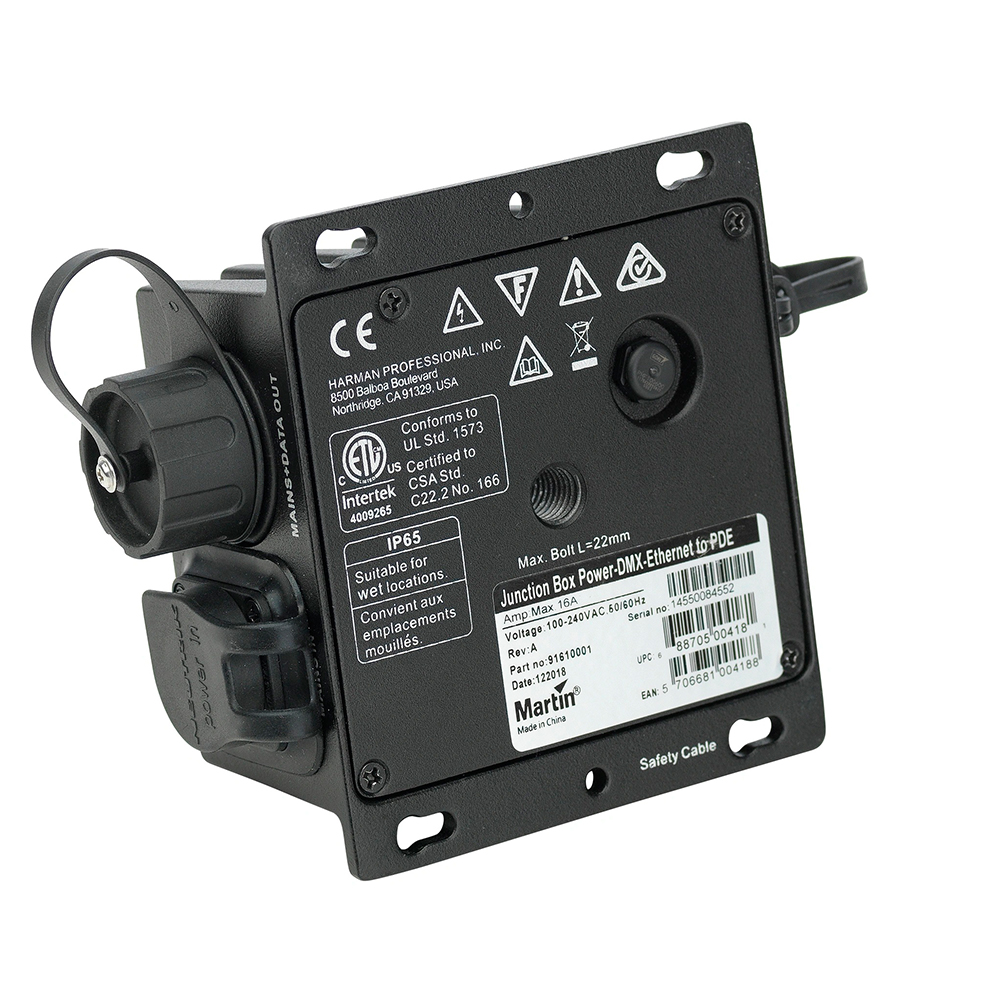

Chiều dài bu-lông đưa vào lỗ ren M10 không được vượt quá 22mm.
Cấu trúc nhỏ gọn giúp hộp kết nối dễ bố trí gần các cụm đèn sân khấu.
7. Bảng thông số kỹ thuật Martin PDE Junction Box Passive
| Hạng mục | Thông số |
|---|---|
| Tên sản phẩm | PDE Junction Box Passive |
| Thương hiệu | Martin Professional |
| Xuất xứ | |
| Phân loại | Hộp kết nối PDE thụ động |
| Chức năng | Kết hợp Power + DMX + Ethernet |
| Điện áp AC | 100–240V, 50/60Hz |
| Power Input | powerCON TRUE1 TOP |
| DMX Input | XLR 5-pin Male TOP |
| Ethernet Input | etherCON TOP |
| Đầu ra | Martin PDE Hybrid |
| Số đầu ra PDE | 1 |
| DMX/RDM Splitter | Không |
| Ethernet Switch | Không |
| DMX/Ethernet Thru riêng | Không |
| Chuyển đổi giao thức | Không |
| Hot Plugging | Đầu nối hỗ trợ theo công bố |
| Cấp bảo vệ | IP65 |
| Vật liệu vỏ | Nhôm |
| Màu sắc | Đen |
| Nhiệt độ môi trường | -15°C đến +75°C |
| Lắp đặt | Gắn tường / treo truss |
| Ren gắn clamp | M10 |
| Chiều dài bu-lông tối đa | 22mm |
| Kích thước D × R × C | 107 × 94 × 51mm |
| Trọng lượng | 0,5kg |
| Môi trường sử dụng | Trong nhà / ngoài trời tạm thời |
| RoHS / REACH | Tuân thủ |
Lưu ý: PDE Junction Box Passive không phải bộ cấp nguồn DC hoặc bộ xử lý dữ liệu chủ động. Nguồn AC và các tín hiệu được dẫn đến thiết bị thông qua đầu nối PDE Hybrid.
8. Giải pháp kết nối Martin PDE tại Việt Nam
Martin PDE Junction Box Passive là giải pháp phù hợp cho những hệ thống LED sân khấu cần kết hợp nguồn và dữ liệu qua đầu nối Hybrid mà không cần bộ xử lý tín hiệu bổ sung.
Khi thiết kế hệ thống, cần lựa chọn đúng thiết bị tương thích, kiểm tra dòng tải nguồn AC, chiều dài cáp và phương án truyền DMX/Ethernet.
