Đầu vào nguồn và dữ liệu cho hệ thống cám PDE Junction Box Active - Martin
Martin PDE Junction Box Active là hộp kết nối nguồn và dữ liệu chủ động dành cho hệ thống Martin PDE Hybrid. Sản phẩm hợp nhất nguồn điện AC, tín hiệu DMX và Ethernet thành một đầu ra PDE, đồng thời tích hợp bộ chia DMX/RDM cách ly quang và bộ chuyển mạch mạng Ethernet.
Thiết bị hỗ trợ DMX, RDM, Art-Net, sACN và Martin P3, có khả năng tự động nhận diện giao thức, đạt chuẩn bảo vệ IP65, phù hợp với sân khấu, concert và hệ thống Martin VDO Atomic trong nhà hoặc ngoài trời tạm thời.

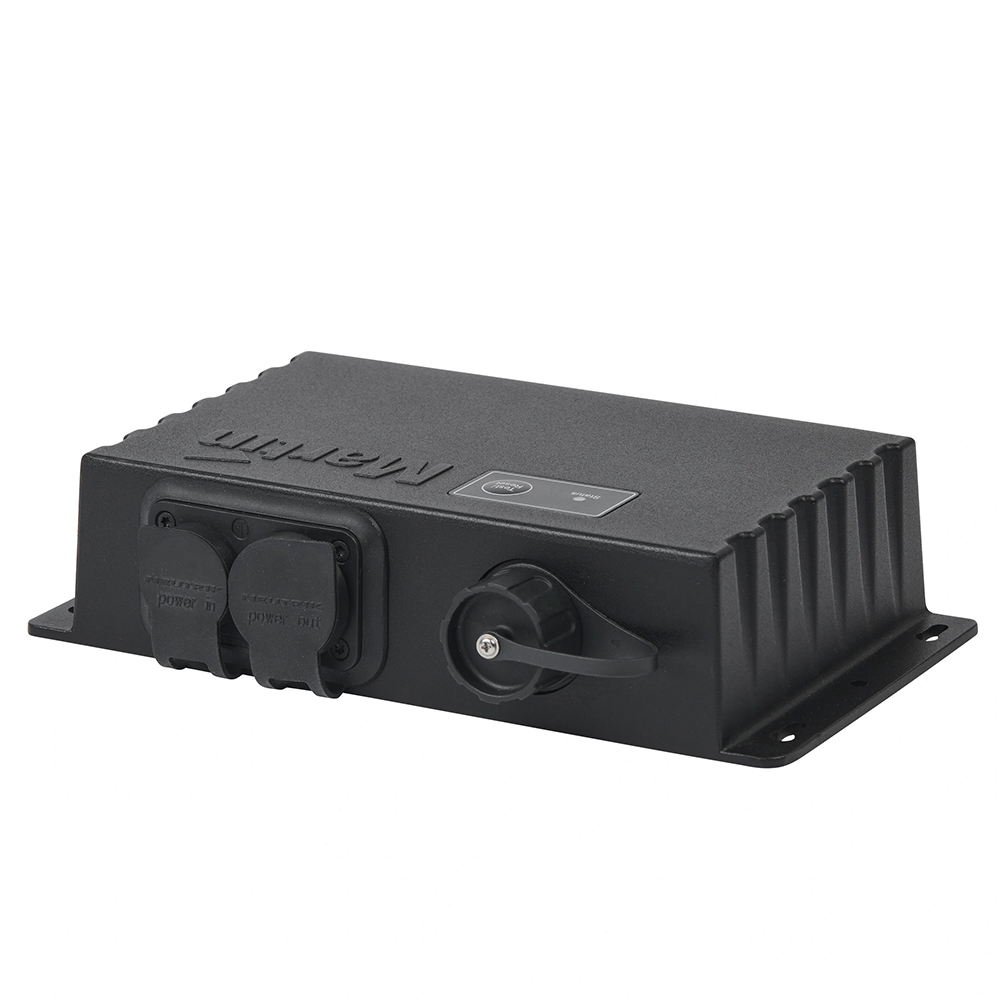

1. Tổng quan Martin PDE Junction Box Active
PDE Junction Box Active được thiết kế để kết nối nguồn điện và dữ liệu điều khiển với các thiết bị LED Martin sử dụng giao diện PDE Hybrid.
Ưu điểm nổi bật:
-
Hợp nhất nguồn AC, DMX và Ethernet vào một đầu PDE.
-
Tích hợp DMX/RDM Splitter cách ly quang.
-
Bộ chuyển mạch Ethernet 3 cổng.
-
Hỗ trợ Martin P3, Art-Net và sACN.
-
Tự động nhận diện giao thức.
-
Có nút Test và LED trạng thái.
-
Bảo vệ IP65.
-
Có thể gắn tường hoặc treo truss.
Thiết kế này giúp đơn giản hóa quá trình kết nối và quản lý hệ thống Creative LED của Martin.
2. Kết hợp nguồn AC và dữ liệu PDE Hybrid

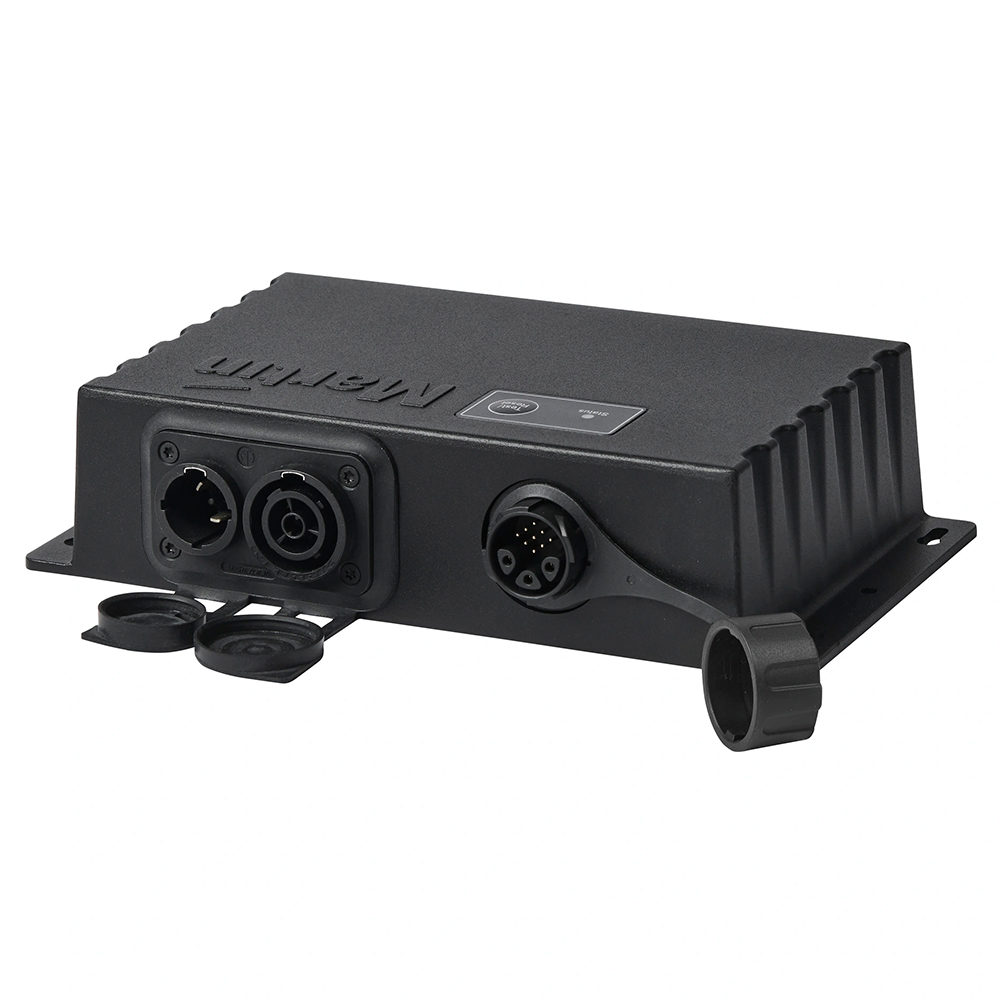

Thiết bị nhận nguồn điện 100–240V AC, 50/60Hz thông qua đầu nối powerCON TRUE1 TOP.

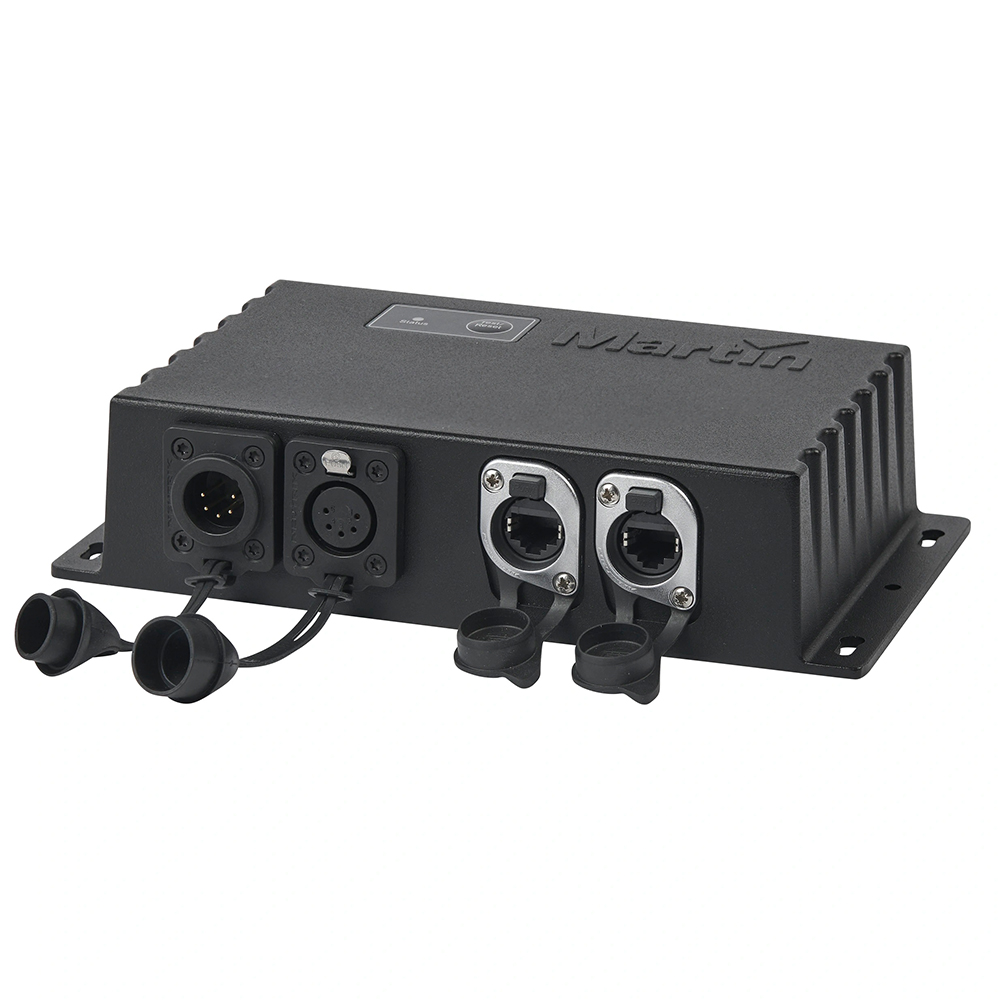

Các đường DMX và Ethernet được tiếp nhận qua đầu nối riêng biệt, sau đó dẫn đến đầu ra PDE Hybrid.
Cấu hình kết nối:

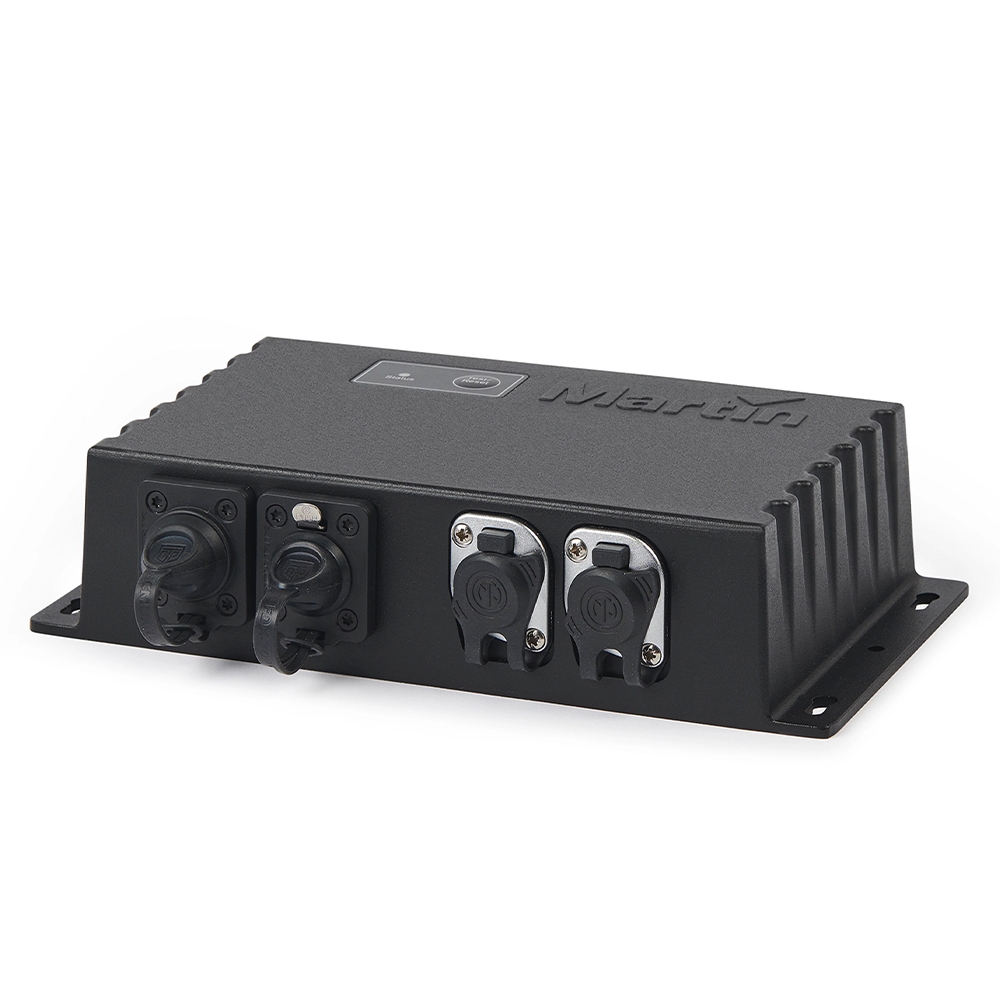

| Kết nối | Chức năng |
|---|---|
| powerCON TRUE1 TOP In/Thru | Nguồn AC |
| XLR 5-pin TOP In/Thru | DMX/RDM |
| etherCON TOP In/Thru | Ethernet |
| PDE Hybrid Output | Nguồn AC + DMX + Ethernet |
PDE Junction Box Active không chuyển đổi nguồn AC thành nguồn DC công suất lớn. Công suất tiêu thụ tối đa 6W là điện năng phục vụ hoạt động của chính hộp kết nối.
3. Bộ chia DMX/RDM cách ly quang
Khác với phiên bản Passive, PDE Junction Box Active được tích hợp bộ thu phát tín hiệu RS-485 cách ly quang.
Thiết bị hỗ trợ:
-
DMX512-A theo chuẩn USITT.
-
RDM theo ANSI/ESTA E1.20.
-
DMX Input và DMX Thru.
-
Đầu ra DMX/RDM trên tuyến PDE.
-
Cấu hình thiết bị qua RDM.
Khả năng xử lý DMX/RDM giúp kỹ thuật viên tổ chức tín hiệu điều khiển thuận tiện hơn và hạn chế ảnh hưởng điện giữa các nhánh được cách ly.
4. Ethernet 3 cổng – Art-Net, sACN và Martin P3
PDE Junction Box Active tích hợp bộ chuyển mạch Ethernet với hai kết nối In/Thru và một đường ra hệ PDE.
Giao thức hỗ trợ:
-
Art-Net phiên bản 1–4.
-
RDM over Art-Net.
-
sACN ANSI E1.31-2016.
-
Martin P3.
-
DMX và RDM.
Thông số mạng:
-
Ethernet In/Thru: 100/1000Mbps.
-
Ethernet Output: 10/100Mbps.
-
Fail-Safe Bypass giữa Ethernet Input và Thru.
-
Tự động phát hiện giao thức.
Thiết bị tương thích với Martin P3 System Controller Software phiên bản 5.1.0 trở lên theo tài liệu Martin.
PDE Junction Box Active không phải Media Server hoặc bộ tạo nội dung Video Mapping độc lập; hệ thống cần nguồn điều khiển phù hợp.
5. Nút Test và quản lý trạng thái
Thiết bị được trang bị đèn trạng thái đa màu và nút kiểm tra tại chỗ.
Chức năng chính:
-
Hiển thị giao thức đang nhận.
-
Nhận biết trạng thái hoạt động.
-
Kích hoạt Test Pattern trên các đèn kết nối.
-
Cấu hình qua RDM, RDM over Art-Net hoặc Martin P3.
-
Cập nhật firmware qua DMX hoặc Ethernet.
Các tính năng này giúp kỹ thuật viên kiểm tra hệ thống LED trong quá trình thi công và vận hành.
6. Chuẩn IP65 – Lắp đặt trong nhà và ngoài trời tạm thời
Martin PDE Junction Box Active sử dụng vỏ nhôm màu đen, đạt chuẩn bảo vệ IP65.
Đặc điểm:
-
Chống bụi và tia nước theo cấp IP65.
-
Tản nhiệt đối lưu tự nhiên.
-
Nhiệt độ hoạt động từ 0°C đến +40°C.
-

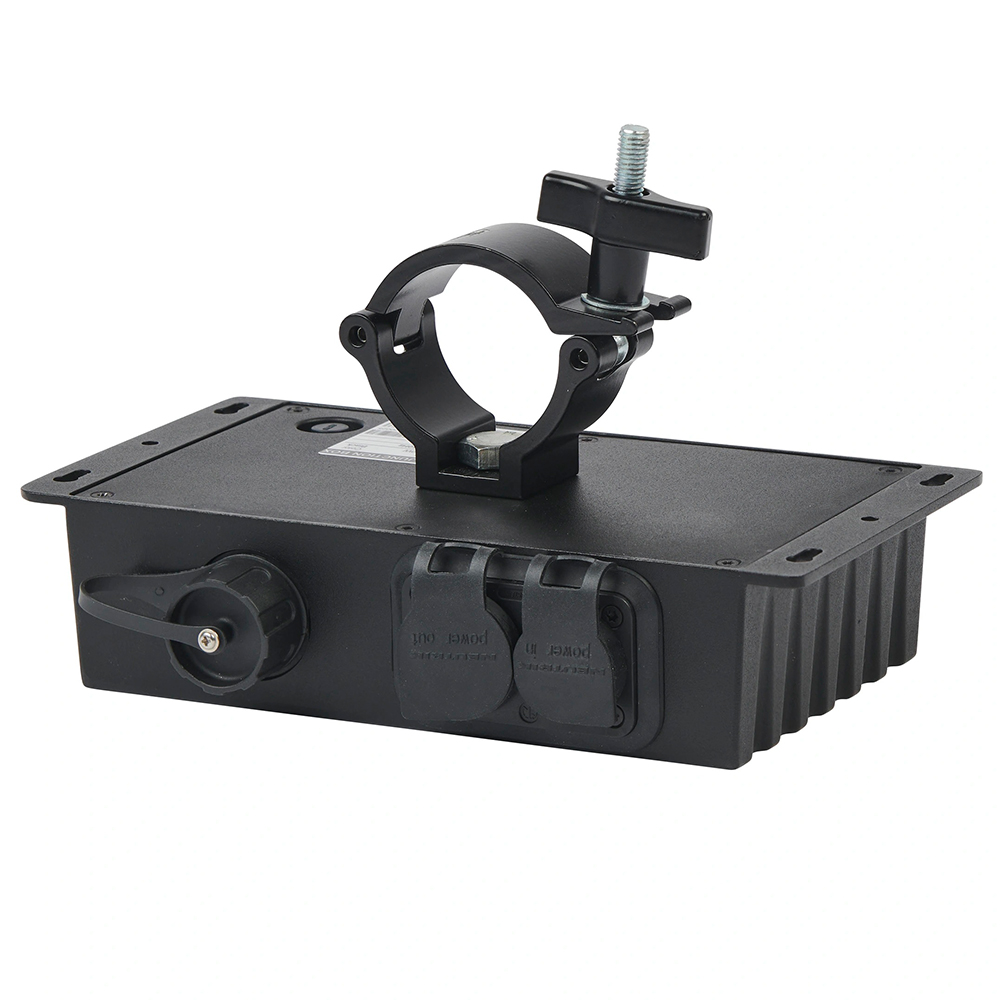

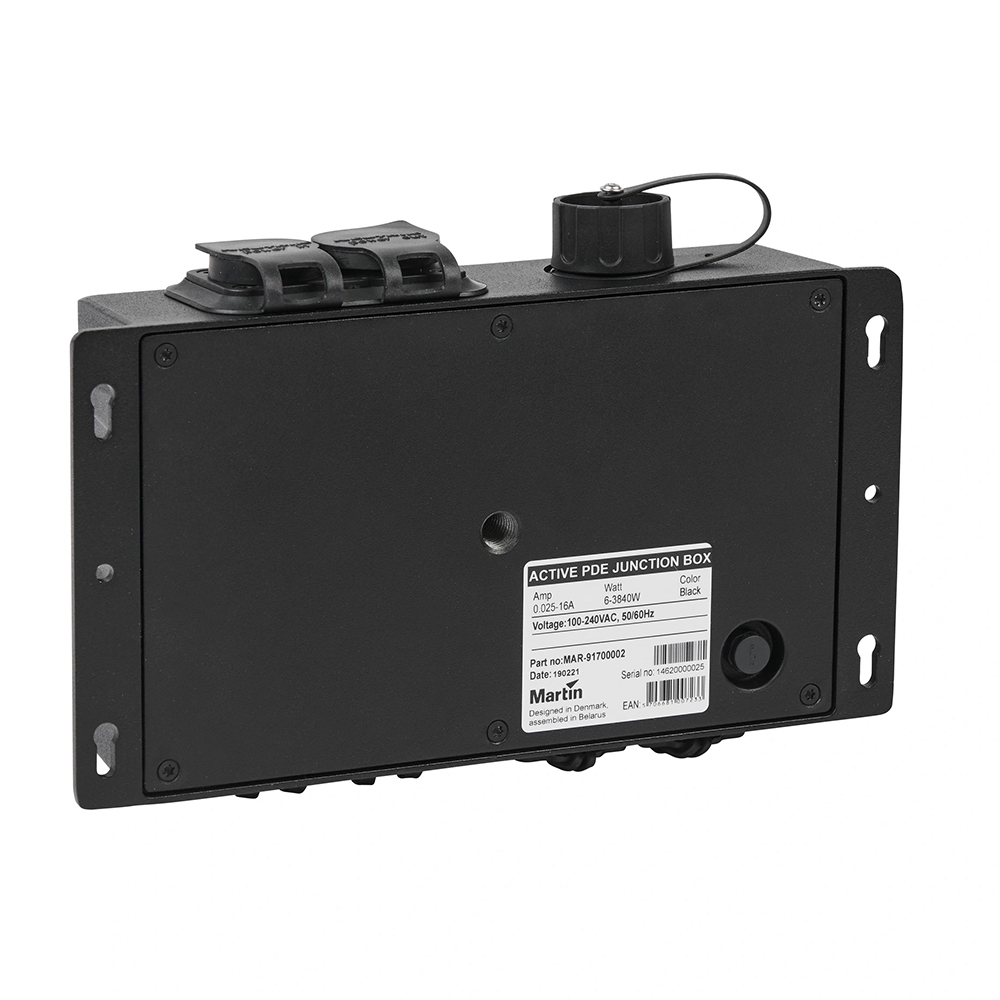

Có tai gá để cố định lên bề mặt.
-
Có lỗ ren M10 để lắp rigging clamp.
-
Trọng lượng 1kg.
Thiết bị phù hợp sử dụng trong nhà hoặc ngoài trời tạm thời. Khi lắp đặt cần bảo đảm các đầu nối được ghép đúng chuẩn và bảo vệ các cổng chưa sử dụng.
7. Bảng thông số kỹ thuật Martin PDE Junction Box Active
| Hạng mục | Thông số |
|---|---|
| Tên sản phẩm | PDE Junction Box Active |
| Thương hiệu | Martin Professional |
| Xuất xứ | |
| Phân loại | Hộp kết nối PDE chủ động |
| Chức năng | Power + DMX + Ethernet sang PDE |
| Nguồn AC | 100–240V, 50/60Hz |
| Công suất tối đa | 6W |
| Công suất Idle | 5W |
| Giao thức | DMX, RDM, Art-Net, sACN, P3 |
| Art-Net | Phiên bản 1–4 |
| sACN | ANSI E1.31-2016 |
| P3 Controller | Software 5.1.0 trở lên |
| DMX Splitter | Có, cách ly quang |
| Ethernet Switch | 3 cổng |
| Ethernet In/Thru | 100/1000Mbps |
| Ethernet Output | 10/100Mbps |
| Fail-Safe Bypass | Có |
| Nguồn AC In/Thru | powerCON TRUE1 TOP |
| DMX In/Thru | XLR 5 chân TOP |
| Ethernet In/Thru | etherCON TOP |
| Đầu ra Hybrid | Martin PDE |
| Cấu hình | RDM, Art-Net RDM, P3 |
| Tự nhận diện giao thức | Có |
| Nút Test | Có |
| Đèn trạng thái | LED đa màu |
| Cập nhật Firmware | Qua DMX/Ethernet |
| Chuẩn bảo vệ | IP65 |
| Vỏ | Nhôm màu đen |
| Làm mát | Đối lưu tự nhiên |
| Nhiệt độ hoạt động | 0°C đến +40°C |
| Lắp đặt | Gắn tường hoặc treo truss |
| Kích thước D × R × C | 215 × 115 × 51mm |
| Trọng lượng | 1kg |
Thiết bị Martin liên quan: VDO Atomic Dot CLD, VDO Atomic Dot WRM và VDO Atomic Bold, theo cấu hình kết nối PDE tương thích.
Lưu ý: PDE Junction Box Active có chức năng chia và xử lý tín hiệu chủ động, khác với bản Passive. Nguồn AC được dẫn qua hệ PDE; khi thiết kế cần kiểm tra giới hạn dòng tải, cáp và đầu nối theo tài liệu thiết bị.
8. Giải pháp kết nối Martin PDE tại Việt Nam
Martin PDE Junction Box Active phù hợp với các hệ thống LED sân khấu cần hợp nhất nguồn và tín hiệu, hỗ trợ nhiều giao thức điều khiển và kết nối linh hoạt.
Khi triển khai, cần xác định số lượng đèn, cấu hình DMX/Ethernet, giới hạn tải nguồn và phương án cáp PDE.
