Bộ nguồn và dữ liệu trong nhà/ngoài trời dành cho đèn LED Martin Creative P3 PowerPort 500 IP Install
Bộ nguồn và dữ liệu trong nhà/ngoài trời dành cho đèn LED Martin Creative P3 PowerPort 500 IP Install là thiết bị cấp nguồn và phân phối dữ liệu chuyên nghiệp của Martin Professional, được phát triển cho các hệ thống LED Creative lắp đặt cố định. Sản phẩm kết hợp chuyển đổi điện áp AC sang DC và truyền dữ liệu điều khiển trên cùng một tuyến cáp, giúp đơn giản hóa hạ tầng kết nối cho các dự án LED sân khấu và chiếu sáng kiến trúc.
Martin P3 PowerPort 500 IP Install cung cấp một đầu ra 48V DC/10A, công suất danh định 480W, đồng thời hỗ trợ truyền dữ liệu Martin P3, Art-Net và sACN. Thiết bị được trang bị bộ chuyển mạch mạng tích hợp, hệ thống quản lý công suất đầu ra, đèn báo trạng thái và chức năng kiểm tra trực tiếp tại thiết bị.
Với vỏ nhôm đạt IP66, IK08 và chống ăn mòn C5 High, P3 PowerPort 500 IP Install phù hợp cho những công trình chiếu sáng cố định trong nhà hoặc ngoài trời, bao gồm mặt dựng kiến trúc, hệ thống LED Pixel Mapping, khu vực công cộng và các dự án sử dụng Martin Creative LED.
1. Martin P3 PowerPort 500 IP Install – Giải Pháp Nguồn Và Dữ Liệu Creative LED
Martin P3 PowerPort 500 IP Install thuộc dòng P3 PowerPort, được thiết kế để cấp nguồn điện ổn định và phân phối dữ liệu điều khiển cho các thiết bị LED Creative tương thích.
Trong một hệ thống LED quy mô lớn, việc kéo riêng dây nguồn và dây dữ liệu đến từng thiết bị có thể làm tăng độ phức tạp trong thiết kế, thi công và bảo trì.
P3 PowerPort 500 IP Install khắc phục vấn đề này bằng cách đưa nguồn 48V DC và dữ liệu Ethernet vào cùng một tuyến kết nối Hybrid.
Đặc điểm nổi bật:
-
Một đầu ra kết hợp nguồn và dữ liệu.
-
Nguồn DC 48V, dòng tối đa 10A.
-
Công suất đầu ra danh định 480W.
-
Nhận điện AC 100–277V.
-
Hỗ trợ Martin P3, Art-Net và sACN.
-
Tự động nhận diện giao thức.
-
Tích hợp chuyển mạch Ethernet.
-
Hỗ trợ Ethernet In/Thru.
-
Quản lý công suất đầu ra thông minh.
-
Các chế độ Normal, Half Power và Hibernation.
-

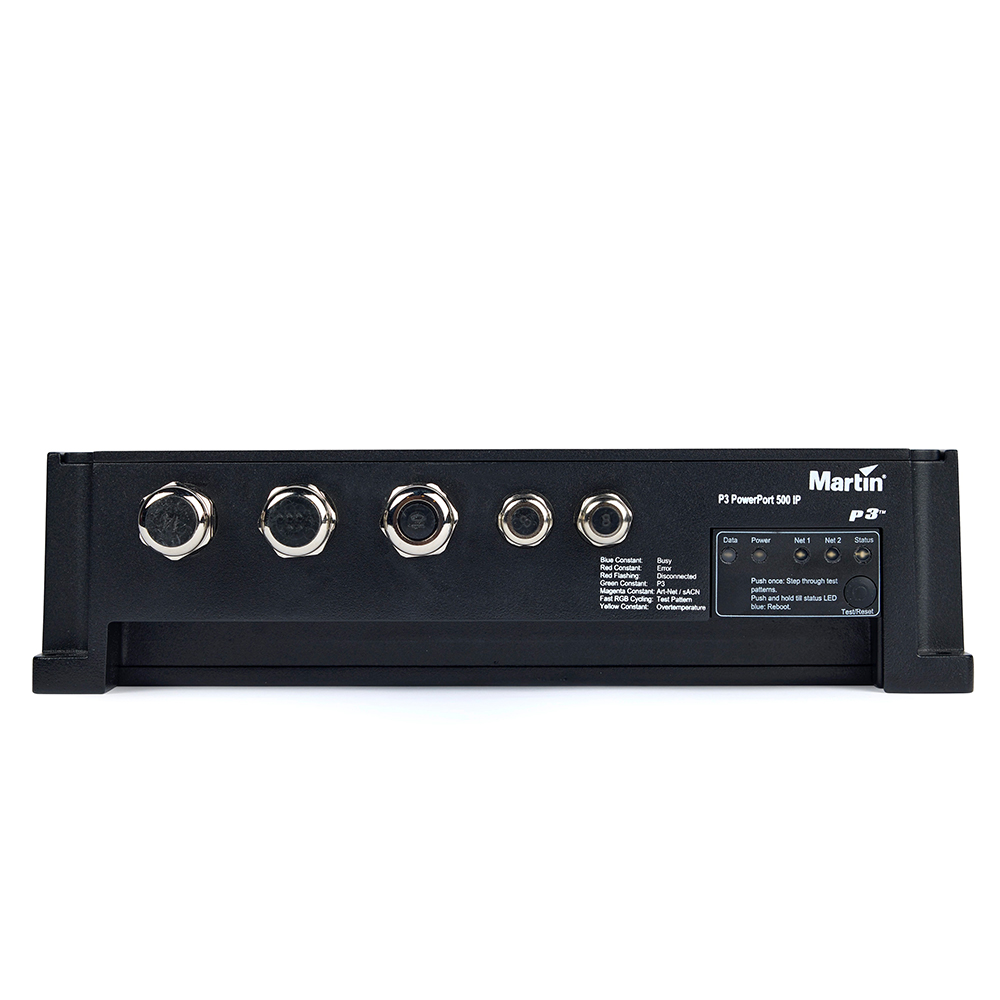

Đèn LED báo trạng thái.
-
Nút Test/Reset tích hợp.
-
Cấp bảo vệ IP66.
-
Vỏ nhôm chống ăn mòn C5 High.
-
Làm mát đối lưu không dùng quạt.
-
Thiết kế chuyên dụng cho lắp đặt cố định.
Ứng dụng thực tế:
-
Hệ thống LED mặt dựng tòa nhà.
-
Chiếu sáng kiến trúc và công trình.
-
Hệ thống Martin VDO Sceptron XB.
-
Hệ thống Martin Exterior Dot Pro.
-
Các dự án LED Pixel Mapping.
-
Trang trí quảng trường và công trình công cộng.
-
Trung tâm thương mại, khách sạn.
-
Nhà hát và không gian biểu diễn.
-
Hệ thống LED Creative trong nhà.
-
Các công trình chiếu sáng cố định ngoài trời.
Đối với dự án cần hệ thống LED hoạt động lâu dài, P3 PowerPort 500 IP Install là giải pháp hạ tầng phù hợp nhờ khả năng cấp nguồn, phân phối dữ liệu và chống chịu môi trường trong cùng một thiết bị.
2. Bộ Nguồn 48V DC/10A – Công Suất Đầu Ra 480W
Martin P3 PowerPort 500 IP Install được trang bị bộ nguồn xung điện tử, có khả năng tự động thích ứng với dải điện áp đầu vào rộng.
Thông số nguồn điện:
-
Điện áp đầu vào: 100–277V AC.
-
Tần số: 50/60Hz.
-
Điện áp đầu ra: 48V DC.
-
Dòng điện đầu ra: 10A.
-
Số cổng đầu ra: 1.
-
Công suất DC đầu ra danh định: 480W.
-
Công suất điện tiêu thụ tối đa: 500W.
-
Hệ số công suất: 0,99 theo các mức điện áp được Martin công bố.
Nguồn điện 100–277V AC
Dải điện áp rộng giúp thiết bị tương thích với nhiều hệ thống điện công trình phù hợp.
Bộ nguồn xung tích hợp thực hiện chuyển đổi điện AC thành điện DC 48V, cung cấp cho các thiết bị Creative LED thông qua cáp Hybrid.
Công suất đầu ra 480W
Đầu ra của P3 PowerPort 500 IP Install có khả năng cung cấp 48V DC với dòng điện tối đa 10A.
Theo công thức:
Công suất = Điện áp × Dòng điện
48V × 10A = 480W.
Đây là ngân sách nguồn danh định của một đầu ra.
Phân biệt công suất đầu ra và điện năng tiêu thụ
| Thông số | Giá trị |
|---|---|
| Công suất DC đầu ra | 480W |
| Công suất điện AC tiêu thụ tối đa | 500W |
| Công suất Idle | 11W |
| Công suất Hibernation | 10W |
500W là mức điện năng tiêu thụ tối đa của thiết bị theo công bố Martin, không phải công suất DC cấp cho LED.
Các giới hạn khi thiết kế
Số lượng LED kết nối phụ thuộc vào:
-
Công suất từng thiết bị.
-
Dòng điện tối đa cho phép.
-
Cấu hình Full Power hoặc Half Power.
-
Chiều dài và tiết diện cáp.
-
Sụt áp thực tế trên đường DC.
-
Giới hạn của các đầu nối và dây dẫn.
-
Quy định kết nối của từng dòng Martin Creative LED.
Không thể mặc định bất kỳ tổ hợp đèn nào có tổng công suất dưới 480W đều dùng được mà không kiểm tra thêm các giới hạn của hệ thống.
3. Phân Phối Power + Data Trên Một Tuyến Cáp Hybrid
P3 PowerPort 500 IP Install có một đầu ra kết hợp nguồn DC và dữ liệu Ethernet.
Hệ thống này cho phép kỹ thuật viên tổ chức đường dây gọn gàng hơn, đặc biệt trong những công trình LED có nhiều điểm chiếu sáng.
Cấu trúc kết nối:
-
Nguồn AC được đưa vào thiết bị qua terminal đầu vào.
-
Dữ liệu P3, Art-Net hoặc sACN được đưa vào qua Ethernet.
-
Bộ nguồn chuyển đổi điện AC sang 48V DC.
-
Nguồn DC và dữ liệu được đưa ra trên một tuyến cáp Hybrid.
-
Các thiết bị LED tương thích nhận nguồn và dữ liệu qua hệ thống kết nối tương ứng.

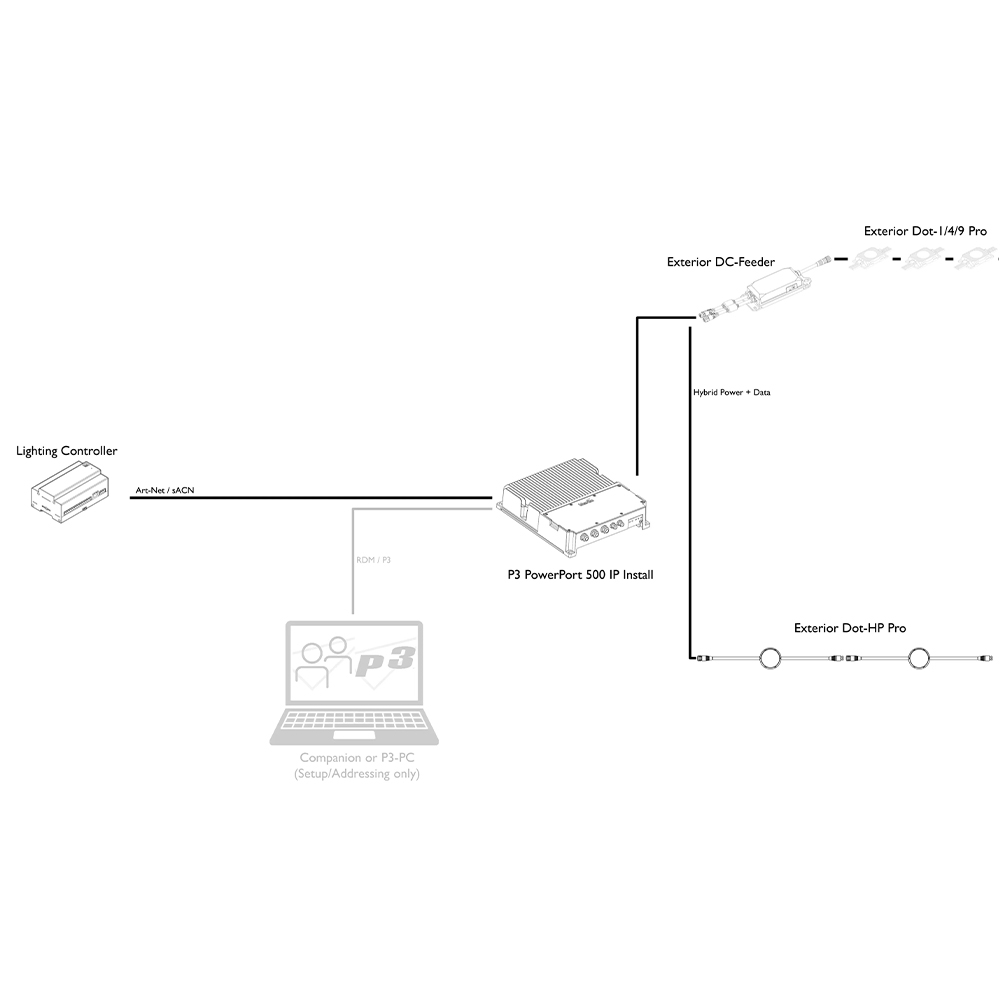

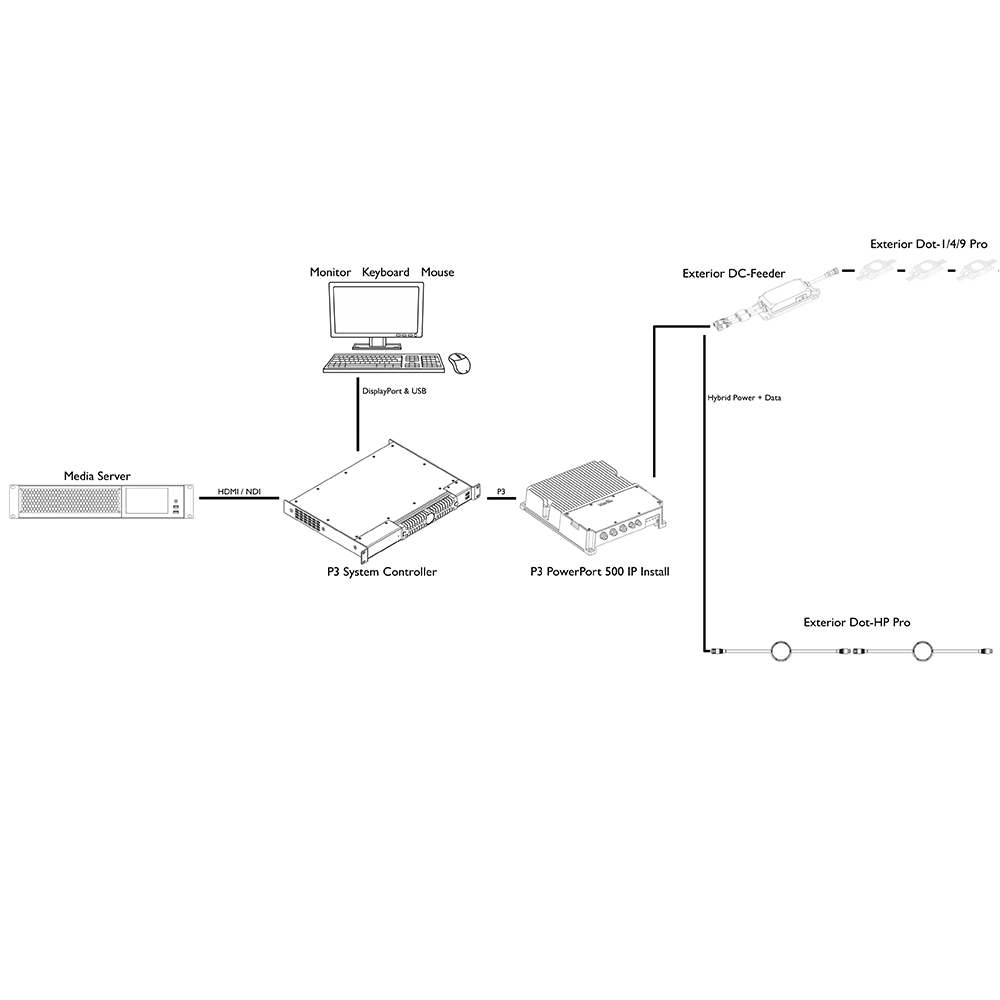

Sơ đồ nguyên lý:
Nguồn điện AC + Mạng điều khiển Ethernet
↓
Martin P3 PowerPort 500 IP Install
↓
Cáp Hybrid – 48V DC + Data
↓
Hệ thống Martin Creative LED tương thích
Lợi ích của Power + Data:
-
Giảm số lượng tuyến cáp riêng biệt.
-
Tối ưu phương án đi dây.
-
Hỗ trợ kết nối chuỗi các thiết bị tương thích.
-
Thuận tiện cho hệ thống LED mặt dựng.
-
Giúp bố trí bộ nguồn cách xa các điểm LED.
-
Đơn giản hóa công tác bảo trì hệ thống.
Khả năng mở rộng hệ thống
Theo Martin, họ P3 PowerPort hỗ trợ những cấu hình sử dụng chuỗi thiết bị LED và có thể kết hợp bộ chia dữ liệu DCE tương thích để tổ chức các nhánh lắp đặt.
Tuy nhiên, giới hạn chiều dài và số lượng LED trên một nhánh phải được tính toán theo tài liệu dung lượng hệ thống và mức sụt áp thực tế.
Đặc điểm phiên bản Install

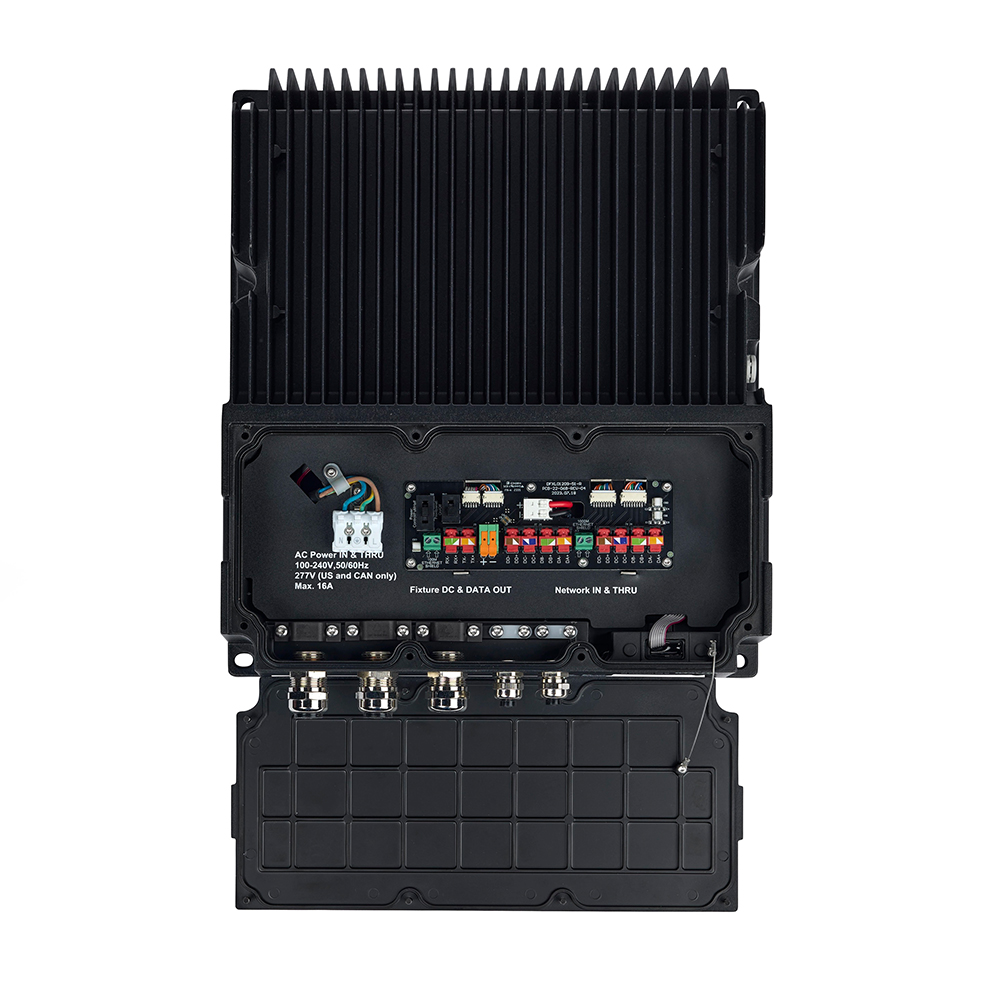

P3 PowerPort 500 IP Install sử dụng terminal đấu nối bên trong vỏ thiết bị và đầu siết cáp chống nước.
Đây là đặc điểm phù hợp với các công trình sử dụng dây lắp cố định, ít yêu cầu tháo lắp nhanh.
4. Hỗ Trợ Martin P3, Art-Net Và sACN – Điều Khiển LED Linh Hoạt
P3 PowerPort 500 IP Install hỗ trợ các giao thức điều khiển phổ biến trong hệ thống chiếu sáng chuyên nghiệp.
Các giao thức chính:
-
Martin P3.
-
Art-Net phiên bản 1, 2, 3 và 4.
-
sACN ANSI E1.31-2018.
-
RDM over Art-Net.
Martin P3
P3 là giao thức điều khiển của Martin dành cho các thiết bị LED và những sản phẩm tương thích.
P3 PowerPort 500 IP Install cho phép truyền dữ liệu P3 từ bộ điều khiển trung tâm đến các thiết bị Creative LED.
Theo Martin, thiết bị hỗ trợ P3 System Controller Software phiên bản 6.1.0 trở lên.
Art-Net
Art-Net truyền dữ liệu điều khiển ánh sáng qua mạng Ethernet.
Thiết bị hỗ trợ các phiên bản Art-Net 1–4, bao gồm RDM over Art-Net để phục vụ cấu hình và quản lý tương thích.
sACN
sACN là giao thức truyền dữ liệu ánh sáng dựa trên tiêu chuẩn ANSI E1.31.
P3 PowerPort 500 IP Install hỗ trợ ANSI E1.31-2018.
Tự động nhận diện giao thức
Thiết bị có thể phát hiện giao thức điều khiển tương thích mà không cần cấu hình thủ công phức tạp tại mỗi bộ nguồn.
Ethernet Input/Thru
Hai đường mạng Ethernet In/Thru hỗ trợ tốc độ 100/1000 Mbit/s.
Thiết bị tích hợp chức năng Fail-Safe Bypass, giúp duy trì đường truyền mạng In/Thru trong điều kiện phù hợp ngay cả khi một bộ nguồn gặp sự cố.
Ethernet Output
Đường dữ liệu Ethernet đưa đến LED hoạt động ở tốc độ 100 Mbit/s.
Lưu ý về giao thức
P3 PowerPort 500 IP Install là bộ cấp nguồn và phân phối dữ liệu, không phải bộ điều khiển tự tạo nội dung Video Mapping.
Các hiệu ứng ánh sáng, nội dung video và tín hiệu điều khiển phải được tạo bởi bộ điều khiển hoặc hệ thống phần mềm tương thích.
5. Quản Lý Công Suất, Chế Độ Half Power Và Hibernation
Martin trang bị cho P3 PowerPort 500 IP Install khả năng quản lý công suất đầu ra để tối ưu việc vận hành hệ thống LED.
Các chế độ hoạt động:
-
Normal Power.
-
Half Power.
-
Chế độ cho phép bộ điều khiển quyết định công suất.
-
Hibernation khi đầu ra không cần sử dụng.
Normal Power
Các thiết bị LED được vận hành theo cấu hình công suất thông thường trong phạm vi ngân sách nguồn của hệ thống.
Half Power
Cho phép giới hạn công suất cấp cho những fixture tương thích.
Ở các cấu hình được Martin hỗ trợ, chế độ này có thể giúp tăng số lượng thiết bị trên một chuỗi khi không yêu cầu sử dụng công suất ánh sáng tối đa.
Việc thay đổi chế độ phải được kiểm tra theo từng model LED và bảng giới hạn dung lượng của Martin.
Controller-Controlled Power
Thiết bị có thể nhận cấu hình quản lý nguồn từ bộ điều khiển P3 hoặc thông qua RDM over Art-Net.
Điều này giúp hệ thống điều khiển trung tâm quản lý phương thức hoạt động của các fixture được kết nối.
Hibernation
Khi không cần cấp nguồn cho LED, bộ nguồn có thể đưa đầu ra vào chế độ ngủ.
Theo Martin:
-
Công suất Hibernation điển hình: 10W.
-
Đầu ra bị vô hiệu hóa trong trạng thái Hibernation.
-
Cần thực hiện cơ chế đánh thức tương ứng trước khi tiếp tục sử dụng fixture.
Công tắc DIP nội bộ
P3 PowerPort 500 IP Install có các công tắc DIP giúp:
-
Buộc thiết bị hoạt động ở Normal Power.
-
Buộc thiết bị hoạt động ở Half Power.
-
Cho phép bộ điều khiển quyết định.
-
Vô hiệu hóa các đèn trạng thái và nút nhấn bên ngoài nếu cần.
Những tùy chọn này đặc biệt hữu ích cho công trình lắp đặt cố định cần hạn chế thao tác tại chỗ.

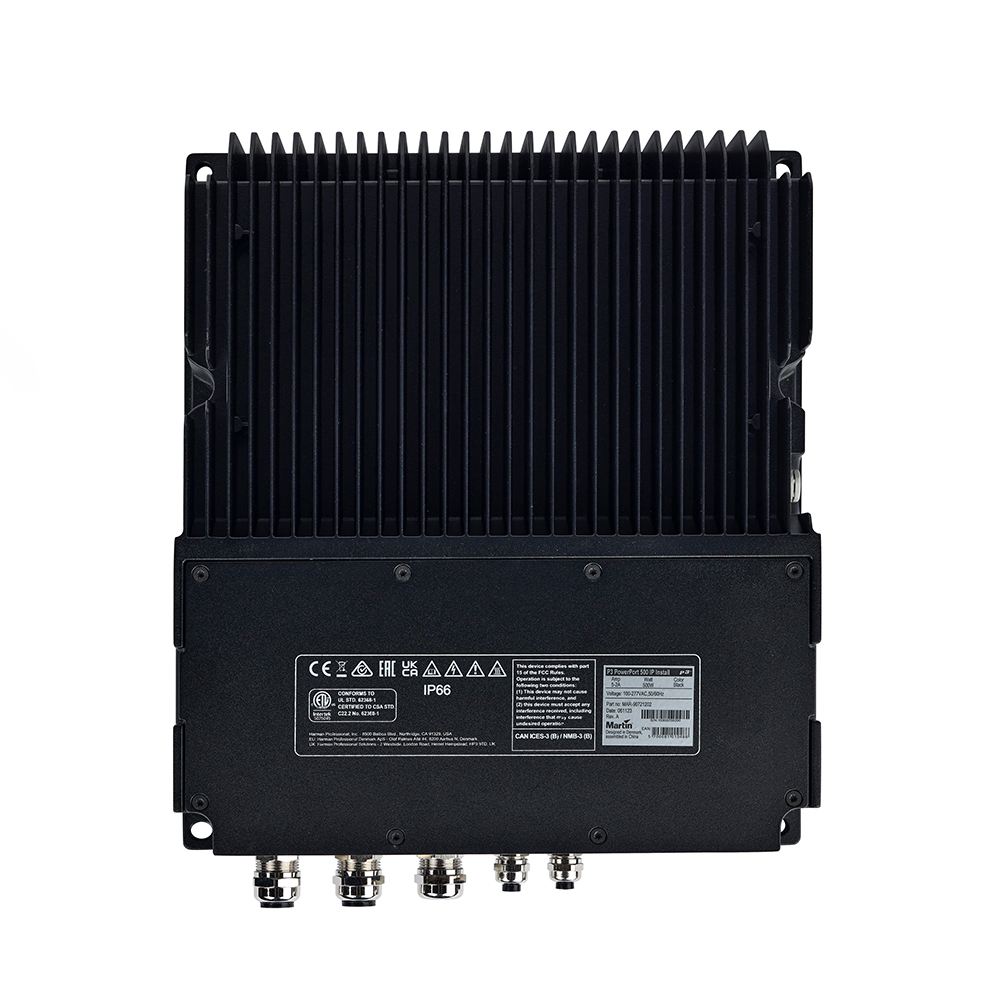

6. Vỏ Nhôm IP66 – Chống Va Đập IK08 Và Chống Ăn Mòn C5 High
P3 PowerPort 500 IP Install được thiết kế dành cho những môi trường lắp đặt có yêu cầu bảo vệ cao.
Hệ thống bảo vệ:
-
IP66.
-
NEMA Type 3.
-
IK08.
-
Chống ăn mòn C5 High.
-
Vỏ nhôm màu đen nhám.
-
Chống xung điện 4 kV.
-
Làm mát bằng đối lưu tự nhiên.
Chuẩn IP66
IP66 thể hiện khả năng bảo vệ chống bụi và chịu tia nước mạnh theo điều kiện thử nghiệm tương ứng.
Martin chỉ định sản phẩm cho các ứng dụng lắp đặt cố định trong nhà và ngoài trời.
Để duy trì cấp bảo vệ IP66, việc lắp đặt phải bảo đảm:
-
Chọn dây đúng đường kính cable gland.
-
Siết kín các đầu cáp.
-
Giữ nguyên nắp bịt tại vị trí không sử dụng.
-
Bảo vệ các điểm đấu dây bên trong.
-
Lắp thiết bị theo đúng hướng dẫn.
-
Kiểm tra định kỳ tình trạng vỏ và gioăng.
Chống va đập IK08
Vỏ đạt cấp độ chống va đập IK08, phù hợp với những công trình kỹ thuật ngoài trời có nguy cơ va chạm cơ học.
Chống ăn mòn C5 High
Thiết bị được Martin công bố đạt cấp chống ăn mòn C5 High theo ISO 12944-6:2018.
Đây là yếu tố hữu ích đối với những dự án chịu tác động thường xuyên của độ ẩm và môi trường ăn mòn.
Dải nhiệt độ hoạt động
-
Nhiệt độ tối thiểu: -30°C.
-
Nhiệt độ tối đa: +55°C.
-
Nhiệt độ bề mặt tối đa tại môi trường 40°C: 61°C.
Làm mát đối lưu
P3 PowerPort 500 IP Install không sử dụng quạt làm mát.
Cơ chế tản nhiệt đối lưu tự nhiên giúp giảm tiếng ồn, đồng thời tránh sử dụng các bộ phận cơ khí quay trong hệ thống làm mát.
Thiết kế lắp đặt
Thiết bị có tai gá để cố định trên bề mặt phẳng.
Các vị trí lắp đặt cần có kết cấu chịu tải phù hợp và đáp ứng yêu cầu về đấu điện, tản nhiệt và bảo trì.
7. Bảng Tổng Hợp Thông Số Kỹ Thuật Martin P3 PowerPort 500 IP Install
| Hạng mục | Thông số kỹ thuật |
|---|---|
| Tên sản phẩm | Bộ nguồn và dữ liệu trong nhà/ngoài trời dành cho đèn LED Martin Creative P3 PowerPort 500 IP Install |
| Mã sản phẩm | P3 PowerPort 500 IP Install |
| Thương hiệu | Martin Professional – Martin by HARMAN |
| Xuất xứ | |
| Phân loại | Power + Data Supply Unit |
| Ứng dụng | Martin Creative LED |
| Nguồn đầu vào | 100–277V AC |
| Tần số | 50/60Hz |
| Bộ nguồn | Auto-ranging Electronic Switch Mode |
| Số cổng đầu ra | 1 |
| Điện áp đầu ra | 48V DC |
| Dòng điện đầu ra | 10A |
| Công suất đầu ra danh định | 480W |
| Dữ liệu đầu ra | Ethernet 100 Mbit/s |
| Giao thức điều khiển | Martin P3, Art-Net, sACN |
| RDM over Art-Net | Có |
| Nhận diện giao thức | Tự động |
| Art-Net | Phiên bản 1, 2, 3, 4 |
| sACN | ANSI E1.31-2018 |
| P3 Controller Software | 6.1.0 trở lên |
| Ethernet In | 100/1000 Mbit/s |
| Ethernet Thru | 100/1000 Mbit/s |
| Ethernet Output | 100 Mbit/s |
| Fail-Safe Network Bypass | Có |
| Network Switch tích hợp | Có |
| Power Mode | Normal / Half / Controller-Controlled |
| Hibernation | Có |
| Nút Test/Reset | Có |
| Đèn trạng thái nguồn đầu ra | 1 LED xanh |
| Đèn trạng thái Ethernet đầu ra | 1 LED vàng |
| Ethernet In/Thru Status | 2 cụm LED xanh/vàng |
| Device Status | 1 LED RGB |
| Công tắc DIP | Điều chỉnh nguồn và giao diện |
| Cập nhật Firmware | Ethernet qua Martin Companion/P3 Controller |
| AC Power In/Thru | Terminal Block |
| Ethernet In/Thru | Toolless Splice Connection |
| DC Power Output | Toolless Terminal Block |
| Network Output | Toolless Splice Connection |
| Cable Gland nguồn AC | 2 × M20 × 1,5 |
| Đường kính cáp AC | 8–13 mm |
| Cable Gland Ethernet | 2 × M12 × 1,5 |
| Đường kính cáp Ethernet | 5–8 mm |
| Cable Gland đầu ra Hybrid | 1 × M20 × 1,5 |
| Đường kính cáp Hybrid | 6,5–10,5 mm |
| Chống xung điện | 4 kV |
| Công suất điện tối đa | 500W |
| Công suất điện điển hình | 500W |
| Công suất Idle | 11W |
| Công suất Hibernation | 10W |
| Hệ số công suất | 0,99 |
| Dòng điện tối đa ở 100/120V | 5,5A |
| Dòng điện tối đa ở 208–277V | 3,0A |
| Dòng khởi động RMS nửa chu kỳ tại 230V | 7,7A |
| Dòng rò xuống đất điển hình | 0,56 mA |
| Làm mát | Đối lưu tự nhiên |
| Nhiệt độ hoạt động | -30°C đến +55°C |
| Nhiệt độ bề mặt tối đa ở 40°C | 61°C |
| Nhiệt lượng tỏa ra điển hình | 164 BTU/giờ |
| Chuẩn bảo vệ | IP66 |
| Chuẩn vỏ NEMA | Type 3 |
| Chống va đập | IK08 |
| Chống ăn mòn | ISO 12944-6:2018 C5 High |
| Thử nghiệm chống ăn mòn | ISO 9227, 1.440 giờ |
| Vỏ thiết bị | Nhôm |
| Màu vỏ | Đen nhám |
| Vị trí lắp đặt | Trong nhà / ngoài trời cố định |
| Hướng lắp đặt | Linh hoạt |
| Kiểu lắp | Tai gá trên bề mặt phẳng |
| Chiều rộng | 325 mm |
| Chiều cao | 84 mm |
| Chiều sâu | 385 mm |
| Trọng lượng | 9,5 kg |
| RoHS | Tuân thủ |
| REACH | Tuân thủ |
| WEEE | Tuân thủ |
Bảng thông số điện
| Hạng mục | Giá trị |
|---|---|
| Điện áp đầu vào | 100–277V AC |
| Điện áp đầu ra | 48V DC |
| Dòng điện đầu ra | 10A |
| Công suất DC đầu ra | 480W |
| Công suất AC tiêu thụ tối đa | 500W |
| Công suất Idle | 11W |
| Công suất Hibernation | 10W |
Bảng kết nối hệ thống
| Kết nối | Cấu hình | Chức năng |
|---|---|---|
| AC Input | Terminal Block | Nhận nguồn điện |
| AC Thru | Terminal Block | Chuyển tiếp nguồn |
| Ethernet In | Toolless Splice | Nhận dữ liệu |
| Ethernet Thru | Toolless Splice | Truyền tiếp dữ liệu |
| Hybrid Output | DC + Ethernet | Cấp nguồn và dữ liệu đến LED |
Bảng chuẩn bảo vệ và môi trường
| Hạng mục | Thông số |
|---|---|
| Chống bụi và nước | IP66 |
| Chống va đập | IK08 |
| Chống ăn mòn | C5 High |
| Chuẩn vỏ | NEMA Type 3 |
| Nhiệt độ | -30°C đến +55°C |
| Làm mát | Đối lưu tự nhiên |
| Môi trường sử dụng | Trong nhà hoặc ngoài trời cố định |
Các dòng LED Martin tương thích
| Sản phẩm | Phương thức kết nối |
|---|---|
| Martin VDO Sceptron XB | Qua hệ thống DCE tương thích |
| Martin Exterior Dot-1 Pro | Qua Exterior DC-Feeder |
| Martin Exterior Dot-4 Pro | Qua Exterior DC-Feeder |
| Martin Exterior Dot-9 Pro | Qua Exterior DC-Feeder |
| Martin Exterior Dot-HP Pro | Qua cấu hình DCE tương thích |
So sánh P3 PowerPort 500 IP Install và Rental
| Tiêu chí | Bản Install | Bản Rental |
|---|---|---|
| Mục đích | Lắp đặt cố định | Hệ thống cho thuê, sự kiện |
| Công suất DC đầu ra | 480W | 480W |
| Điện áp DC đầu ra | 48V | 48V |
| Số đầu ra | 1 | 1 |
| Bảo vệ môi trường | IP66 | IP66 |
| Phương thức kết nối | Terminal và cable gland | Đầu nối chuyên dụng để tháo lắp |
| Ứng dụng ưu tiên | Công trình cố định | Touring và sự kiện |
Lưu ý: Tổng công suất thiết bị LED trên đầu ra phải nằm trong ngân sách nguồn và giới hạn kỹ thuật của hệ thống. Các giá trị điện năng điển hình được Martin đo trong điều kiện xác định và có thể thay đổi theo điện áp, tải thực tế.
8. Tư Vấn Giải Pháp Martin P3 PowerPort 500 IP Install Tại Việt Nam
P3 PowerPort 500 IP Install là giải pháp phù hợp cho các dự án Martin Creative LED cần nguồn điện DC ổn định, dữ liệu điều khiển qua mạng và khả năng vận hành lâu dài ngoài trời.
Khi thiết kế hệ thống, cần xác định công suất tổng của các thiết bị LED, chiều dài cáp Hybrid, sụt áp, loại thiết bị tương thích và phương thức điều khiển Martin P3, Art-Net hoặc sACN.
Đơn vị tư vấn giải pháp:
CÔNG TY TNHH ĐÈN SÂN KHẤU ÁNH SÁNG HOÀNG LONG
-
Mã số thuế: 0109886629
-
Địa chỉ: Số nhà 167, Ngõ 245 Phố Định Công, Phường Định Công, Hà Nội, Việt Nam
-
Điện thoại: 0327 383 363
-
Email: anhsanghoanglong.kinhdoanh@gmail.com – anhsanghoanglong@gmail.com
-
Website: https://anhsanghoanglong.com
Ánh Sáng Hoàng Long tư vấn lựa chọn và tích hợp bộ nguồn Martin P3 PowerPort 500 IP Install trong các hệ thống LED Creative, Pixel Mapping và chiếu sáng kiến trúc, phù hợp yêu cầu kết nối, cấp nguồn và điều khiển của từng dự án.
