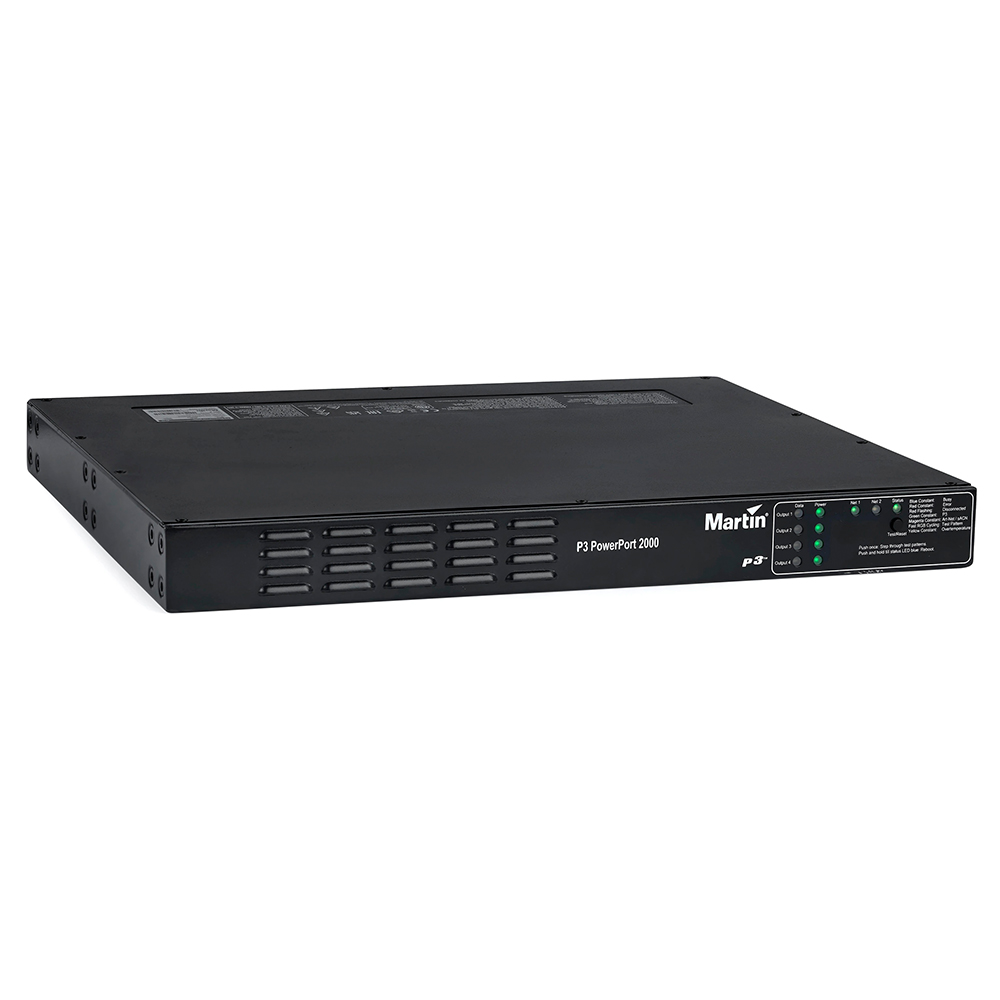

Bộ nguồn và dữ liệu trong nhà dành cho đèn LED Martin Creative P3 PowerPort 2000
Martin P3 PowerPort 2000 là bộ cấp nguồn và phân phối dữ liệu chuyên dụng cho hệ thống Martin Creative LED. Thiết bị tích hợp 4 đầu ra DCE Hybrid 48V DC, hỗ trợ giao thức Martin P3, Art-Net và sACN, mang lại giải pháp kết nối gọn gàng cho các hệ thống LED Pixel Mapping chuyên nghiệp.
Với công suất đầu ra lên đến 4 × 480W, khả năng quản lý nguồn thông minh và thiết kế rack 1U, P3 PowerPort 2000 phù hợp cho sân khấu, concert, liveshow, studio và những công trình LED sáng tạo trong nhà.
1. Tổng quan Martin P3 PowerPort 2000
P3 PowerPort 2000 kết hợp nguồn DC và dữ liệu điều khiển trên cùng một thiết bị, giảm số lượng dây kết nối giữa hệ thống điều khiển và các cụm LED.
Ưu điểm nổi bật:
-
4 đầu ra Power + Data.
-
Công suất tối đa 480W mỗi cổng tại nguồn AC 208–240V.
-
Hỗ trợ Martin P3, Art-Net và sACN.
-
Bộ chuyển mạch mạng tích hợp.
-
Chế độ quản lý công suất và Hibernation.
-
Đèn báo trạng thái và nút Test/Reset.
-
Lắp rack 19 inch 1U, treo truss hoặc gắn tường.
2. Nguồn 48V DC – Tổng công suất đến 1.920W
Bộ nguồn sử dụng công nghệ nguồn xung tự động nhận điện áp đầu vào từ 100–240V AC.
Khả năng cấp nguồn phụ thuộc điện áp AC:
| Thông số | 100–120V AC | 208–240V AC |
|---|---|---|
| Điện áp DC đầu ra | 48V | 48V |
| Dòng tối đa mỗi cổng | 6,66A | 10A |
| Công suất mỗi cổng | Khoảng 320W | 480W |
| Tổng công suất 4 cổng | Khoảng 1.280W | 1.920W |
| Công suất AC tiêu thụ tối đa | 1.500W | 2.240W |
Tổng công suất DC 1.920W là năng lực tối đa tại điện áp đầu vào phù hợp, không phải công suất điện tiêu thụ từ lưới.
Số lượng LED trên từng cổng cần được tính toán theo công suất tải, chiều dài cáp và mức sụt áp.
3. Bốn đầu ra DCE Hybrid – Kết hợp nguồn và dữ liệu
Thiết bị sử dụng 4 đầu nối DCE Hybrid 7 chân, truyền đồng thời:
-
Điện nguồn 48V DC.
-
Dữ liệu Ethernet điều khiển LED.

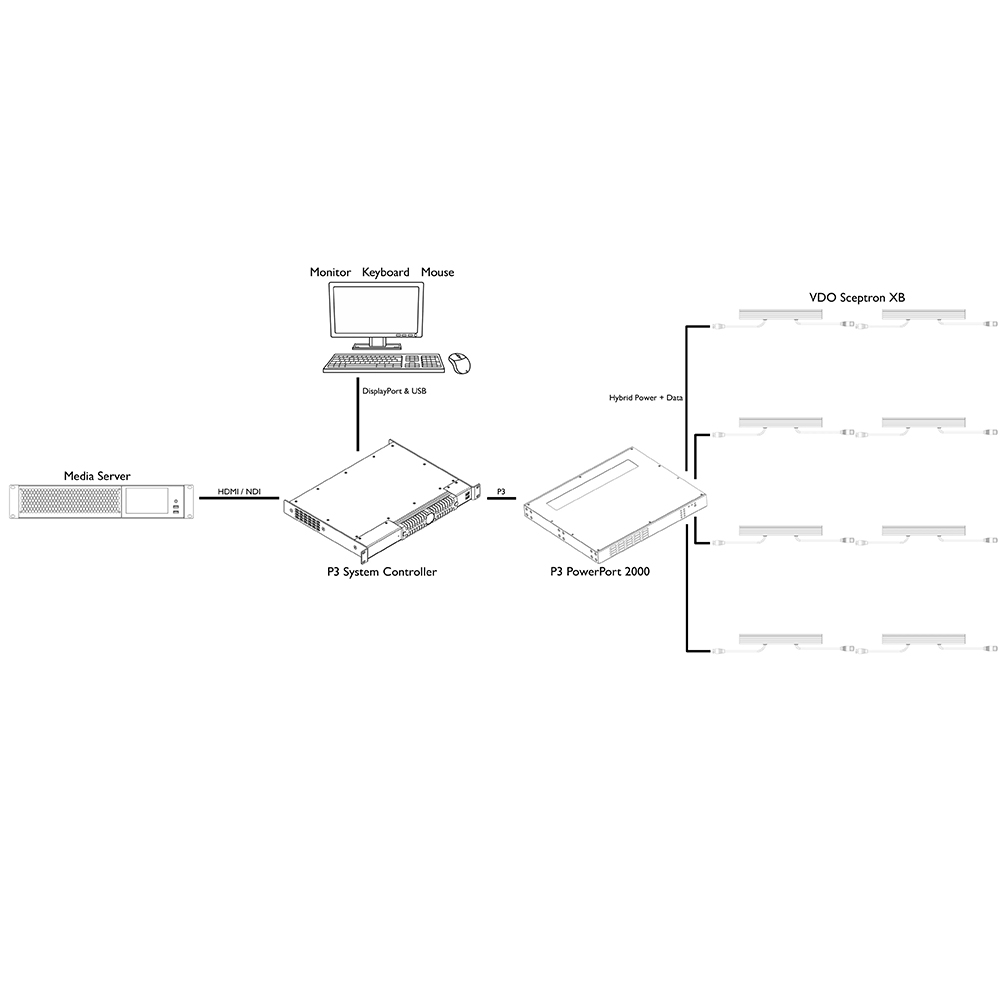

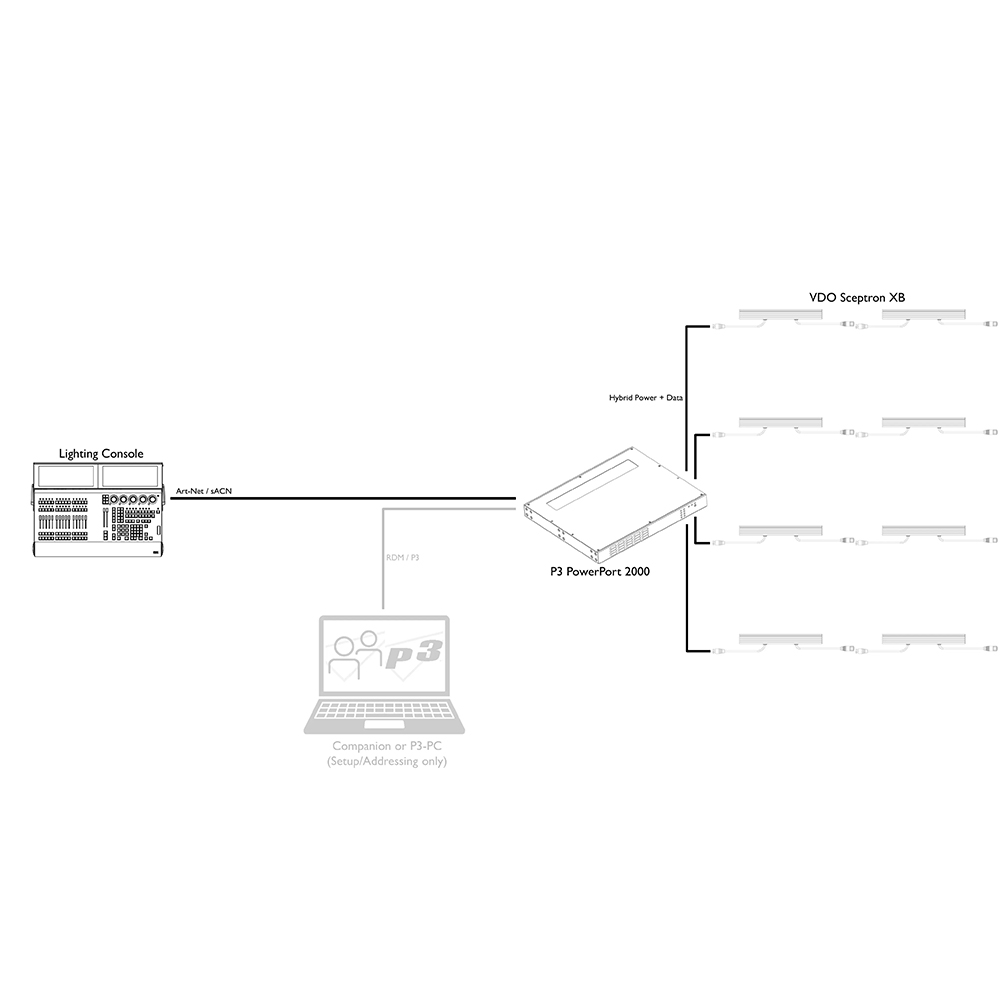

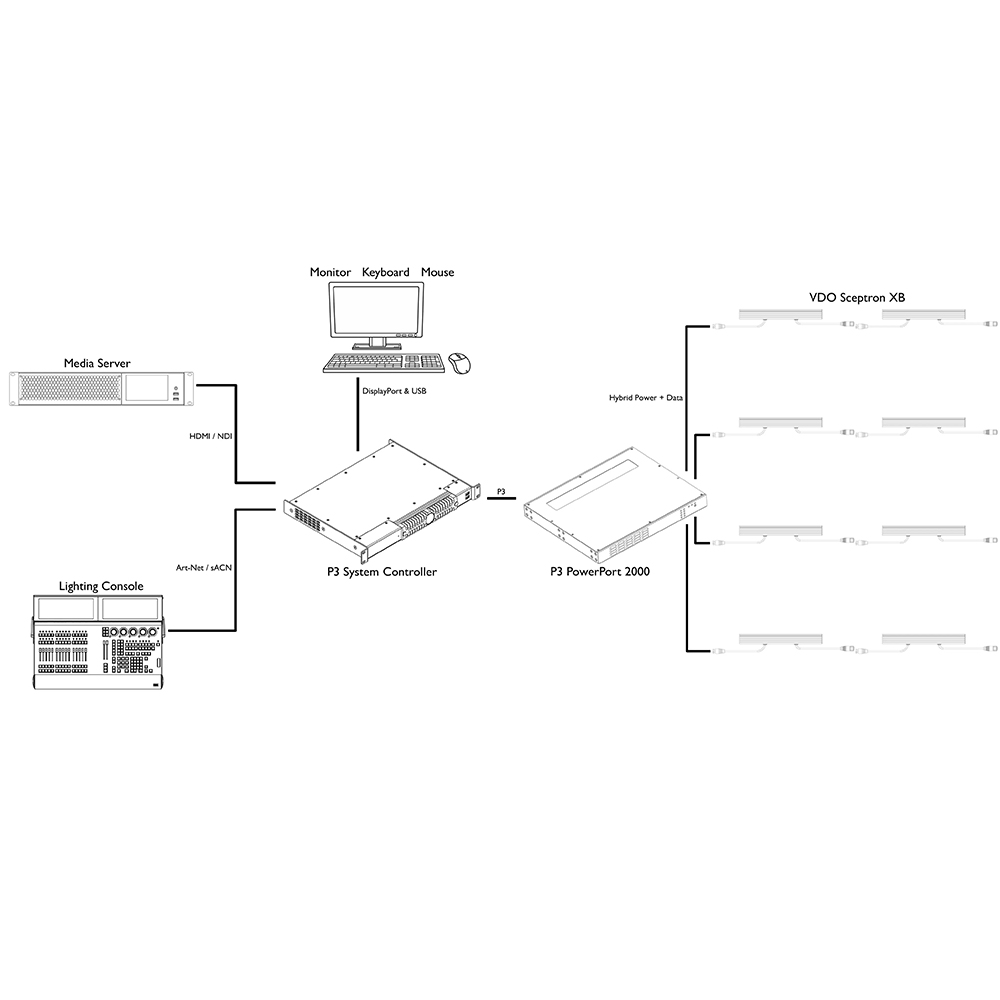

Nguyên lý hoạt động: Nguồn điện AC và tín hiệu Ethernet được đưa vào P3 PowerPort 2000. Bộ nguồn chuyển đổi điện AC thành DC 48V, sau đó phân phối nguồn và dữ liệu đến các thiết bị Martin Creative LED qua cáp DCE Hybrid.
Cấu hình này giúp giảm dây dẫn, thuận tiện tổ chức nhiều nhóm LED và hỗ trợ phân nhánh bằng các phụ kiện DCE tương thích.
4. Điều khiển Martin P3, Art-Net và sACN
P3 PowerPort 2000 hỗ trợ:
-
Martin P3, yêu cầu phần mềm P3 System Controller 6.1.0 trở lên.
-
Art-Net phiên bản 1, 2, 3 và 4.
-
sACN theo ANSI E1.31-2018.
-
RDM over Art-Net.
-
Tự động phát hiện giao thức.
Thiết bị có hai cổng etherCON Ethernet In/Thru tốc độ 100/1000Mbps và bốn đường dữ liệu đầu ra 100Mbps.
Bộ chuyển mạch mạng tích hợp hỗ trợ kết nối nối tiếp. Công nghệ Fail-Safe Bypass giúp duy trì đường truyền mạng In/Thru trong các tình huống sự cố được hỗ trợ.
P3 PowerPort 2000 không trực tiếp tạo nội dung Video Mapping; nội dung và dữ liệu điều khiển phải đến từ bộ điều khiển tương thích.
5. Quản lý công suất và tiết kiệm điện
Martin tích hợp các chế độ quản lý nguồn nhằm tối ưu số lượng thiết bị kết nối và điện năng sử dụng.
-
Normal Power: Vận hành thiết bị theo chế độ nguồn thông thường.
-
Half Power: Giới hạn công suất của đèn tương thích khi không cần toàn bộ cường độ sáng.
-
Controller-Controlled: Cho phép bộ điều khiển quản lý chế độ công suất.
-
Hibernation: Tạm ngắt đầu ra khi không sử dụng.
Ở nguồn AC 208–240V, mức tiêu thụ không tải và Hibernation được công bố khoảng 24W. Tại 100–120V, mức tương ứng khoảng 20W.
6. Thiết kế rack 1U và khả năng kết nối

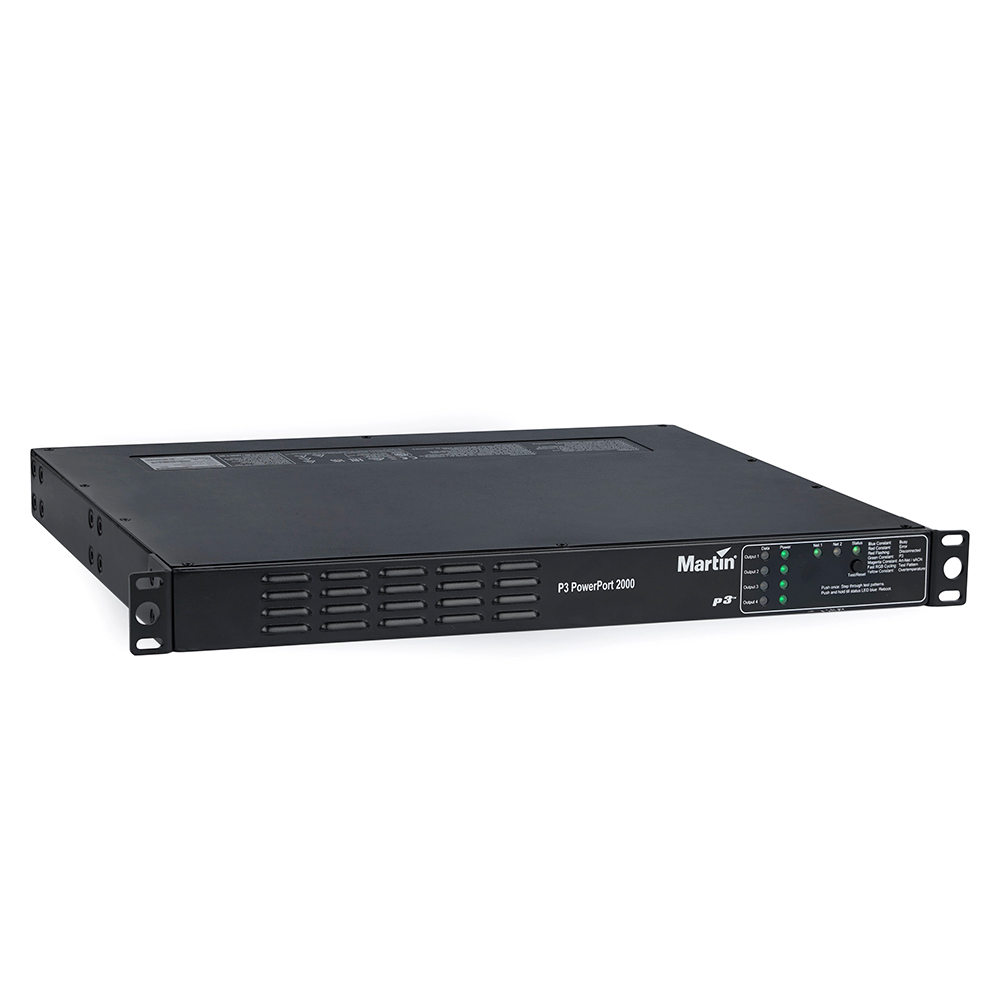

P3 PowerPort 2000 có thiết kế vỏ thép và nhôm đen nhám, phù hợp hệ thống sân khấu chuyên nghiệp.

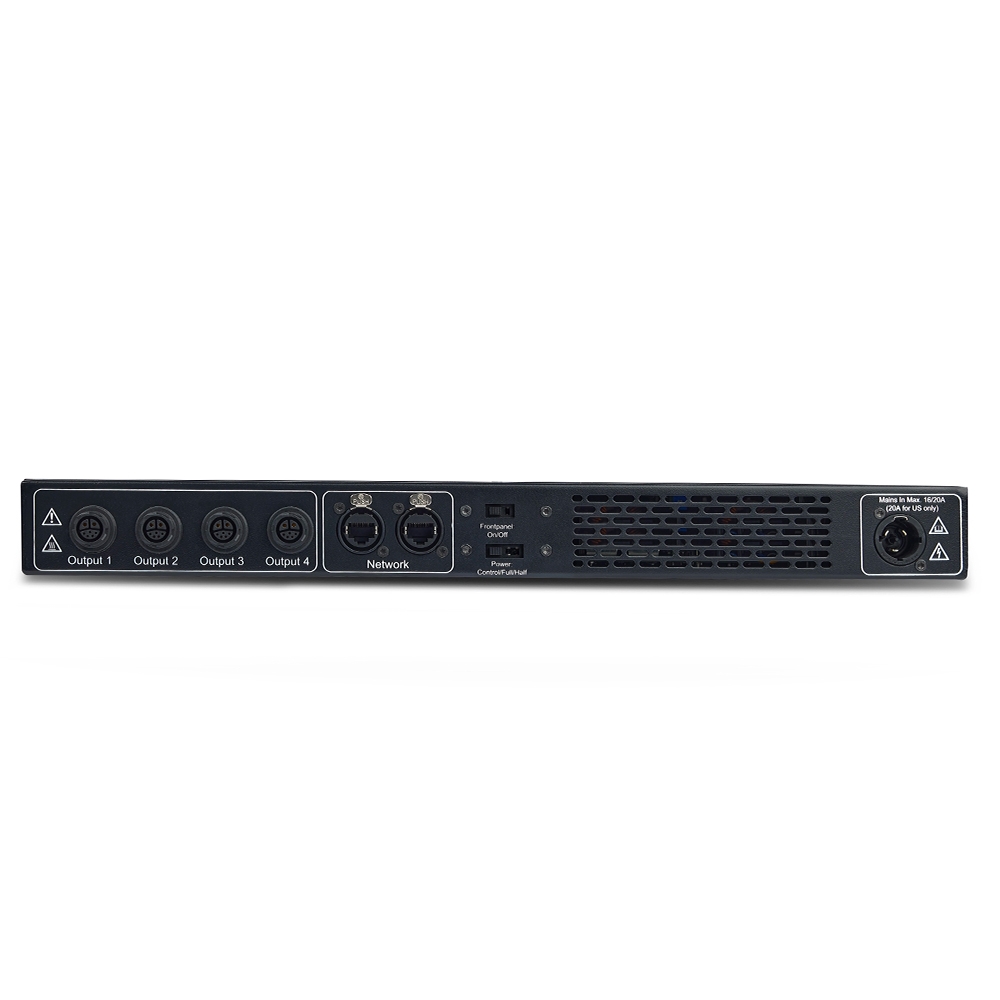

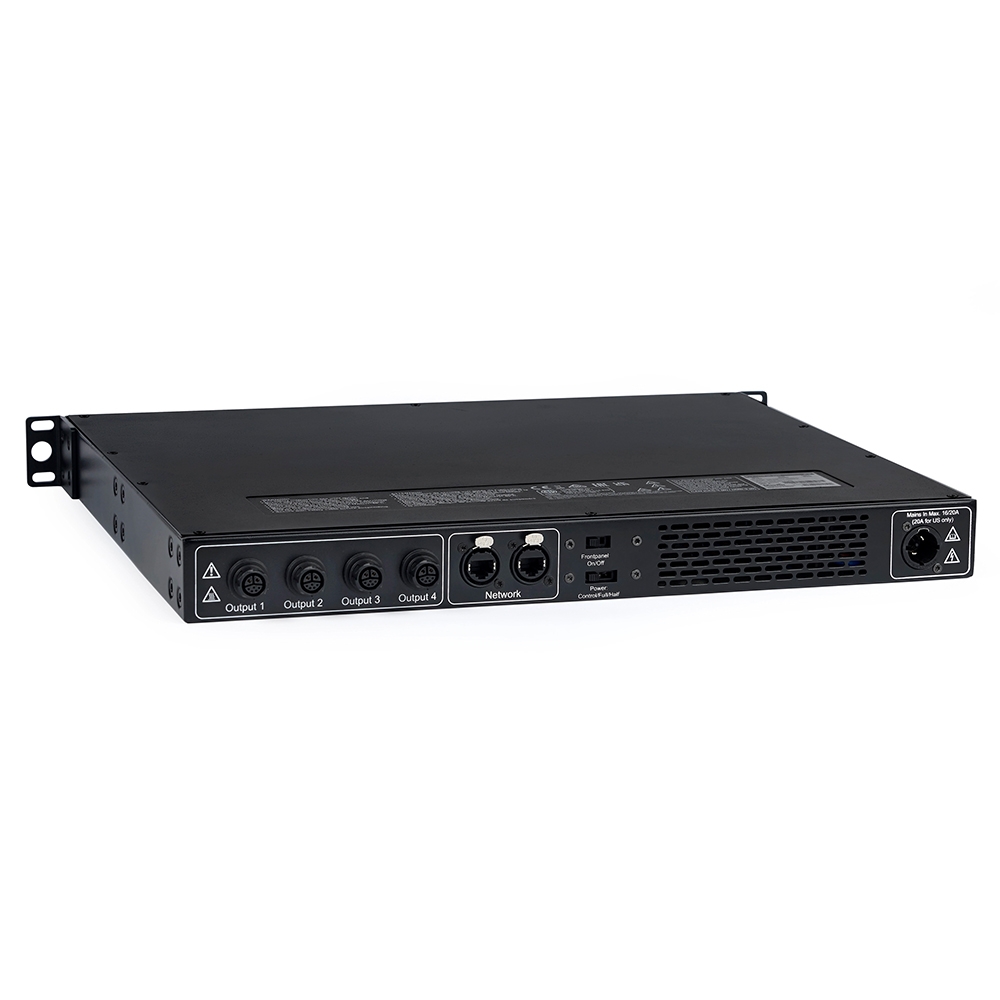

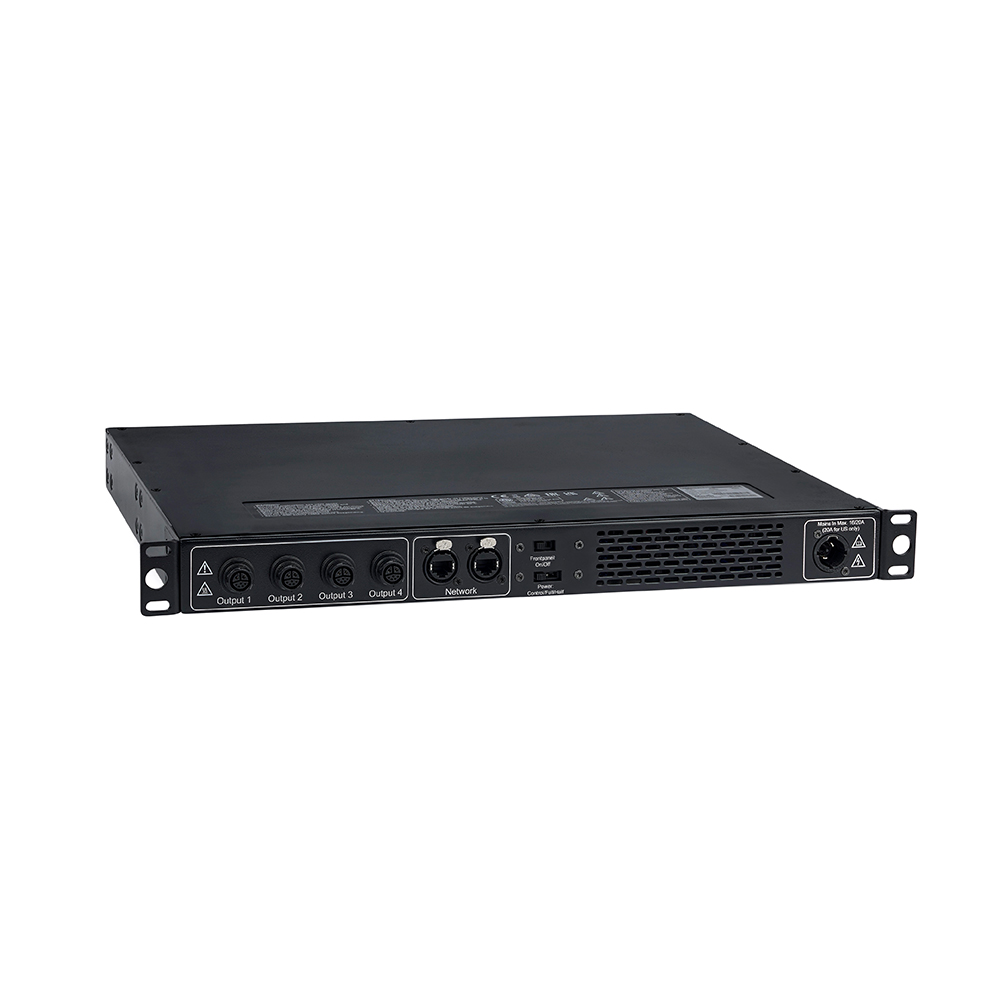

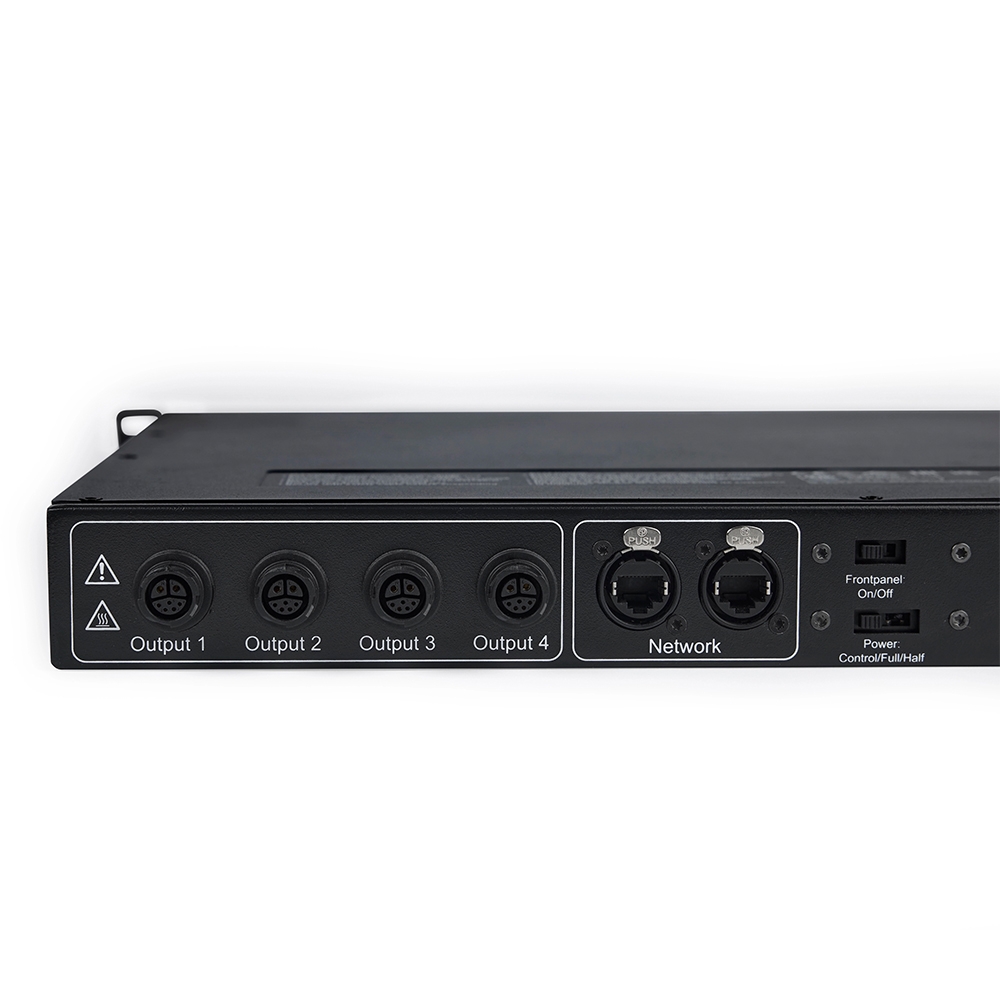

Kết nối vật lý:
-
1 đầu nguồn powerCON TRUE1.
-
2 cổng mạng etherCON In/Thru.
-
4 cổng DCE Hybrid 7 chân.
-
Nút Test/Reset.
-

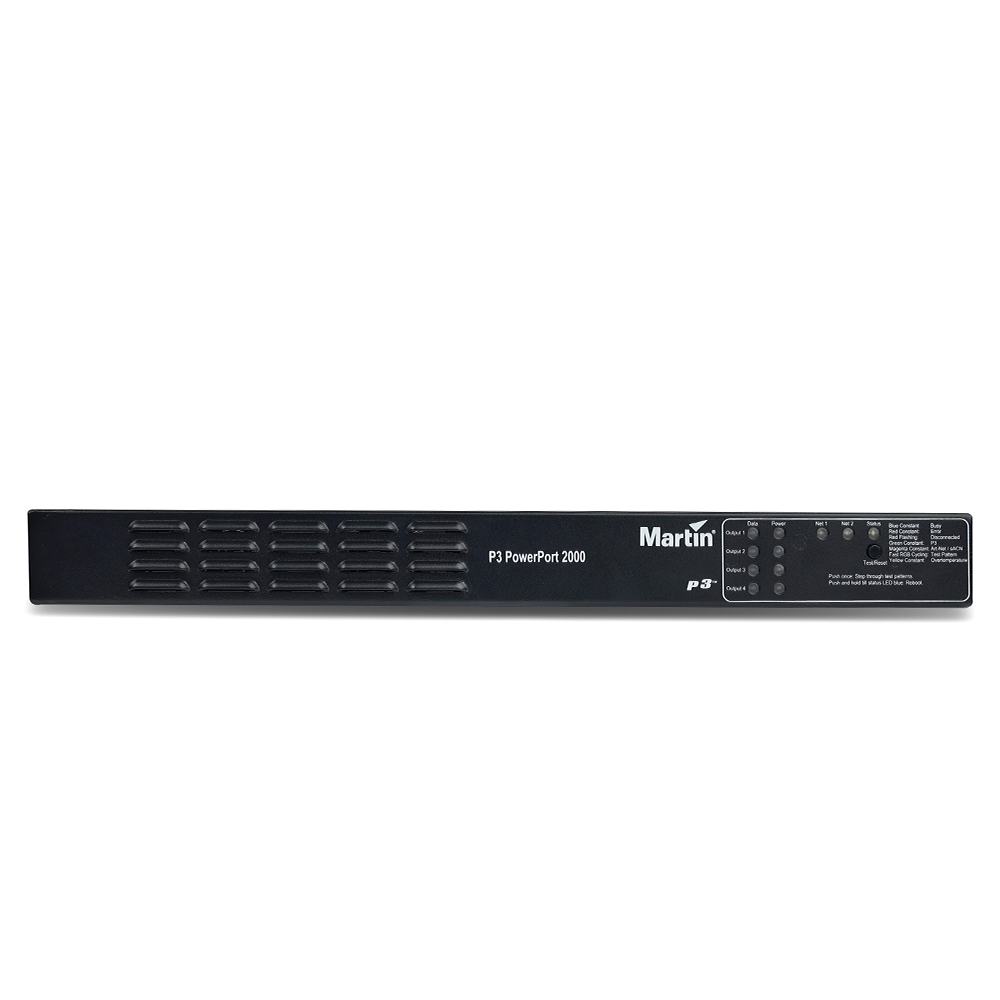

LED báo nguồn, dữ liệu và trạng thái hoạt động.

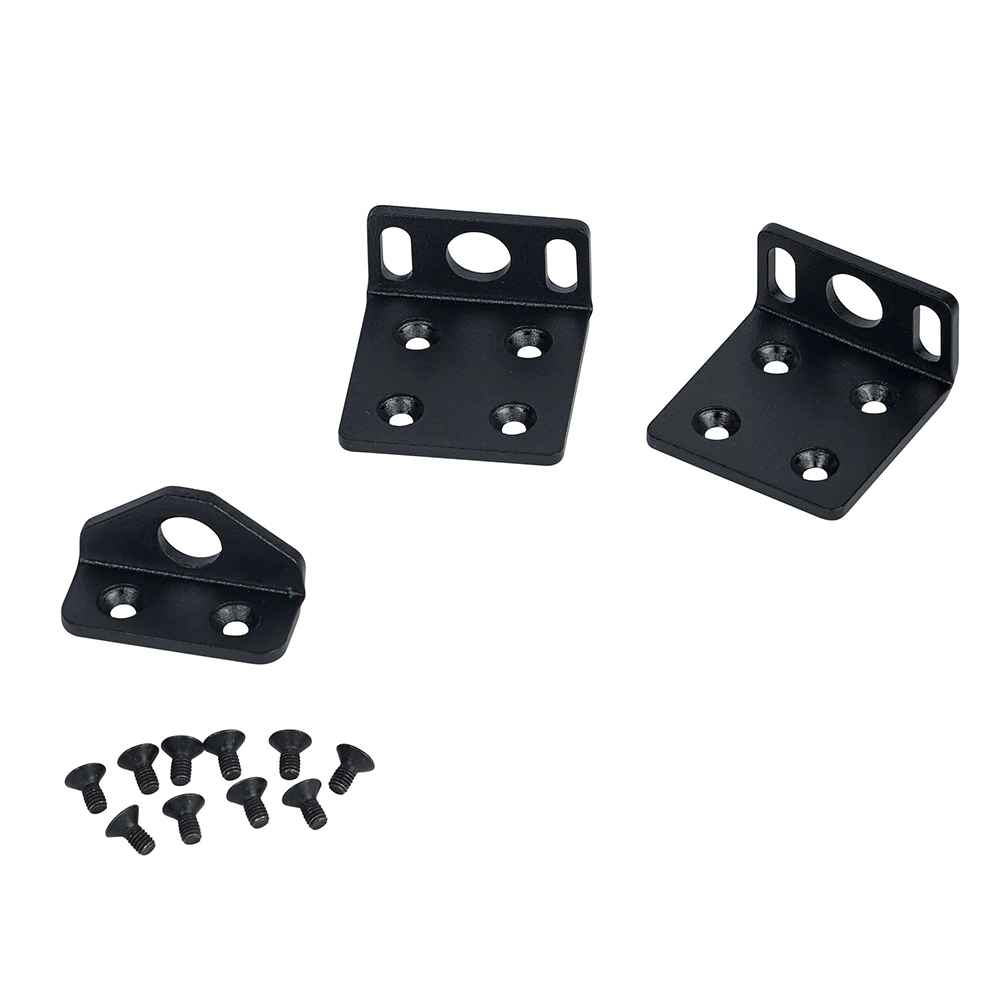

Phương án lắp đặt:
-
Rack 19 inch, chiều cao 1U.
-
Gắn tường bằng tai gá.
-
Treo truss bằng phụ kiện phù hợp.
Thiết bị sử dụng quạt điều chỉnh theo nhiệt độ, hoạt động trong khoảng -20°C đến +40°C.
Với cấp bảo vệ IP20, chỉ sử dụng trong nhà hoặc khu vực được bảo vệ hoàn toàn khỏi thời tiết.
7. Bảng thông số kỹ thuật Martin P3 PowerPort 2000
| Hạng mục | Thông số |
|---|---|
| Tên sản phẩm | P3 PowerPort 2000 |
| Thương hiệu | Martin Professional |
| Xuất xứ | |
| Phân loại | Bộ nguồn và dữ liệu Creative LED |
| Nguồn đầu vào | 100–240V AC, 50/60Hz |
| Nguồn đầu ra | 48V DC |
| Số cổng đầu ra | 4 |
| Công suất mỗi cổng ở 208–240V | 480W |
| Công suất mỗi cổng ở 100–120V | Khoảng 320W |
| Tổng công suất DC tối đa | 1.920W tại 208–240V AC |
| Công suất AC tối đa | 2.240W tại 208–240V |
| Giao thức | Martin P3, Art-Net, sACN |
| RDM over Art-Net | Có |
| Ethernet In/Thru | 2 × etherCON 100/1000Mbps |
| Đầu ra Hybrid | 4 × DCE 7 chân |
| Dữ liệu đầu ra | Ethernet 100Mbps |
| Fail-Safe Bypass | Có |
| Quản lý nguồn | Normal / Half / Controller-Controlled |
| Hibernation | Có |
| Nút Test/Reset | Có |
| Đèn trạng thái | Nguồn, dữ liệu, thiết bị |
| Cập nhật firmware | Qua Ethernet |
| Chuẩn bảo vệ | IP20 |
| Vỏ | Thép và nhôm |
| Làm mát | Quạt điều khiển theo nhiệt độ |
| Nhiệt độ hoạt động | -20°C đến +40°C |
| Lắp đặt | Rack 19 inch 1U / tường / truss |
| Kích thước R × C × S | 482,6 × 44,45 × 375mm |
| Trọng lượng | 6,8kg |

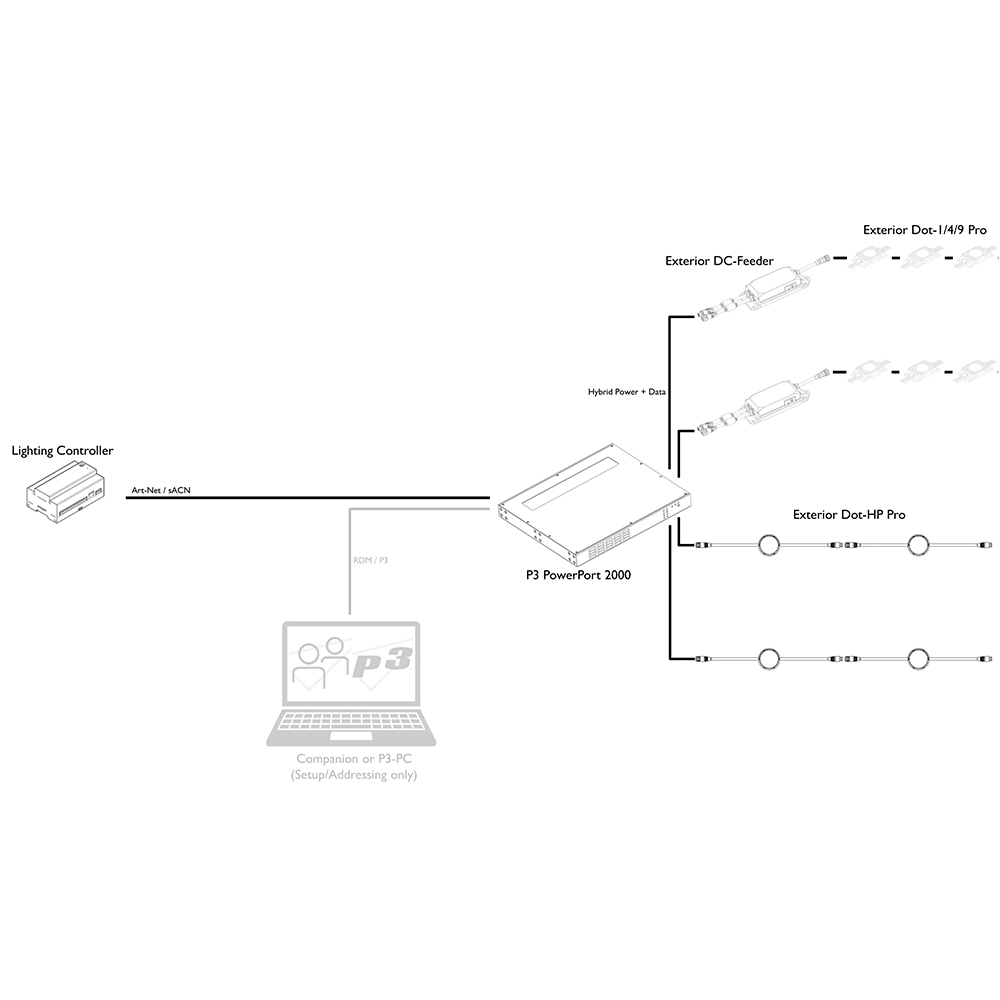

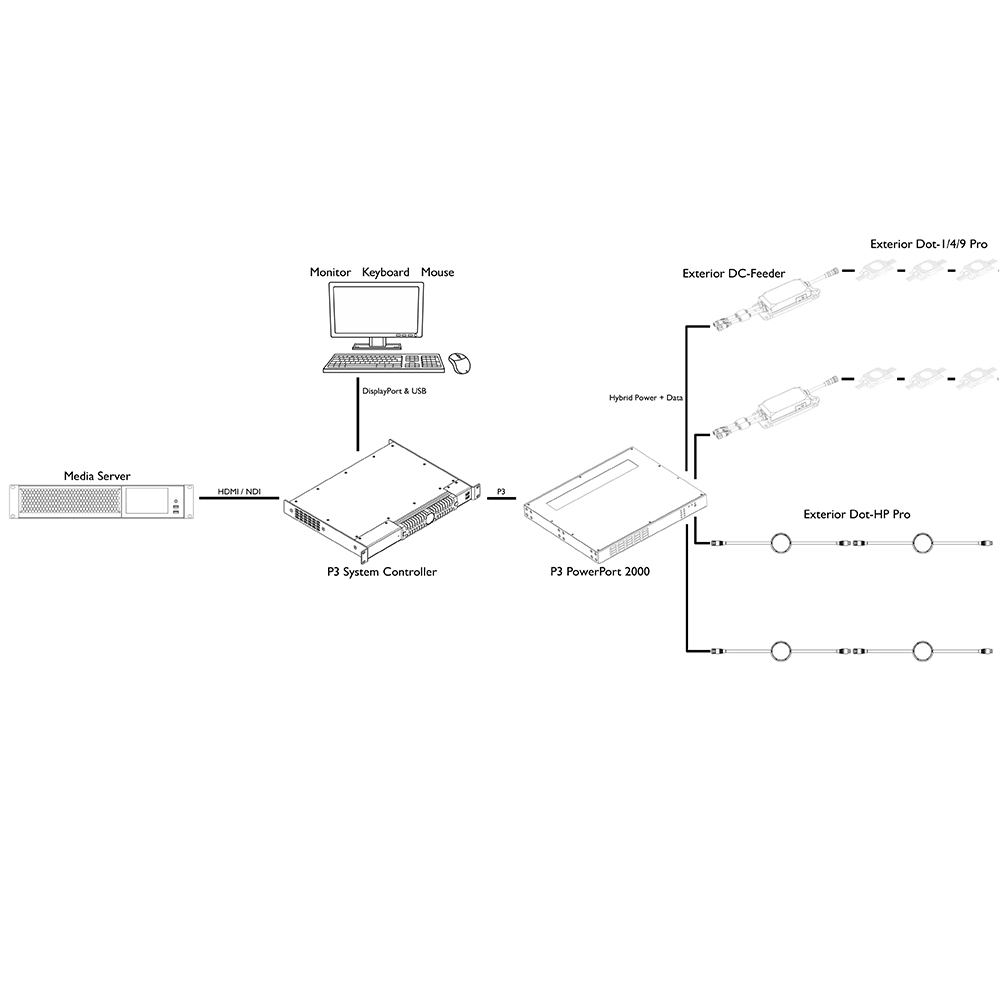

Các thiết bị Martin Creative LED liên quan:
-
VDO Sceptron XB.
-
Exterior Dot-HP Pro.
-
Exterior Dot-1 Pro, Dot-4 Pro và Dot-9 Pro qua Exterior DC-Feeder.
Khả năng tương thích và giới hạn số lượng thiết bị phải đối chiếu với sơ đồ kết nối và tài liệu kỹ thuật của Martin. Công suất tối đa có thể thay đổi theo điện áp đầu vào.
8. Giải pháp nguồn và dữ liệu Martin Creative LED tại Việt Nam
Martin P3 PowerPort 2000 phù hợp với những hệ thống LED sân khấu và Pixel Mapping yêu cầu công suất lớn, nhiều đầu ra và khả năng điều khiển qua mạng.
Khi triển khai cần xác định tổng tải LED, điện áp nguồn AC, cấu hình cáp DCE và phương thức điều khiển phù hợp.
