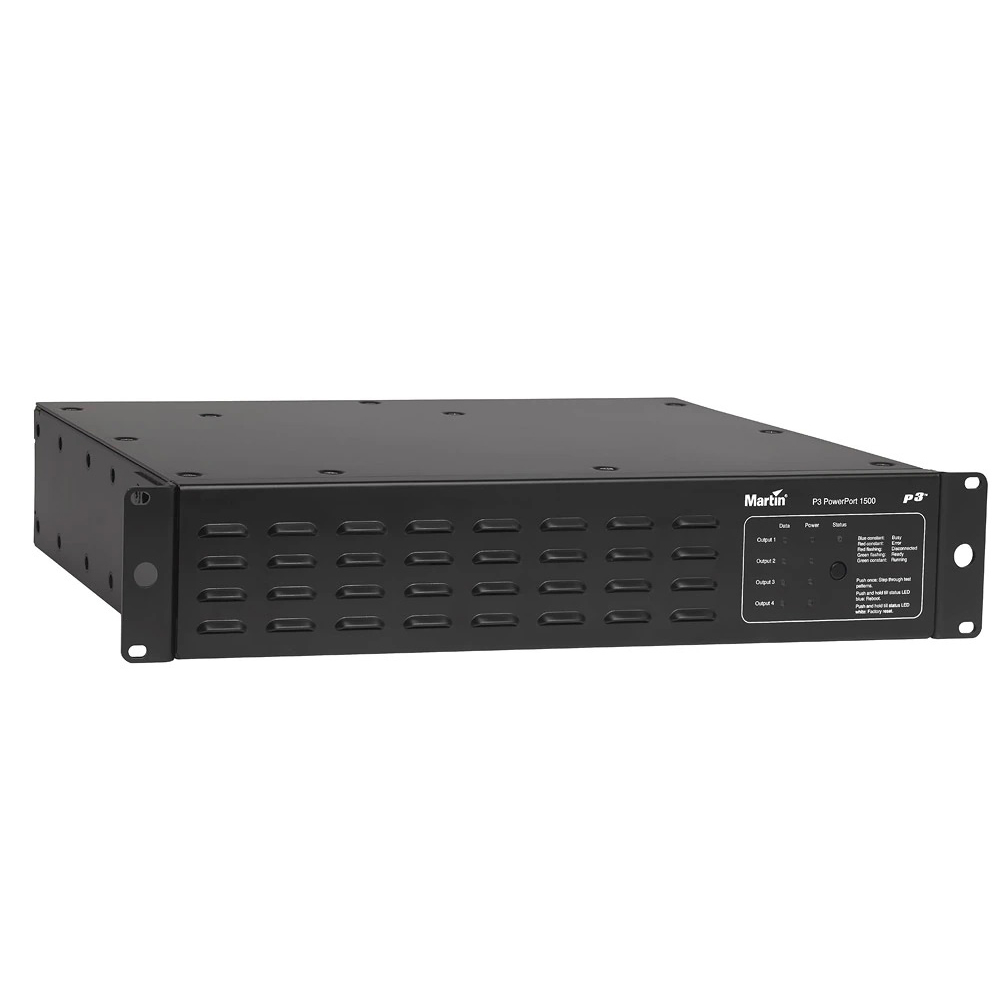

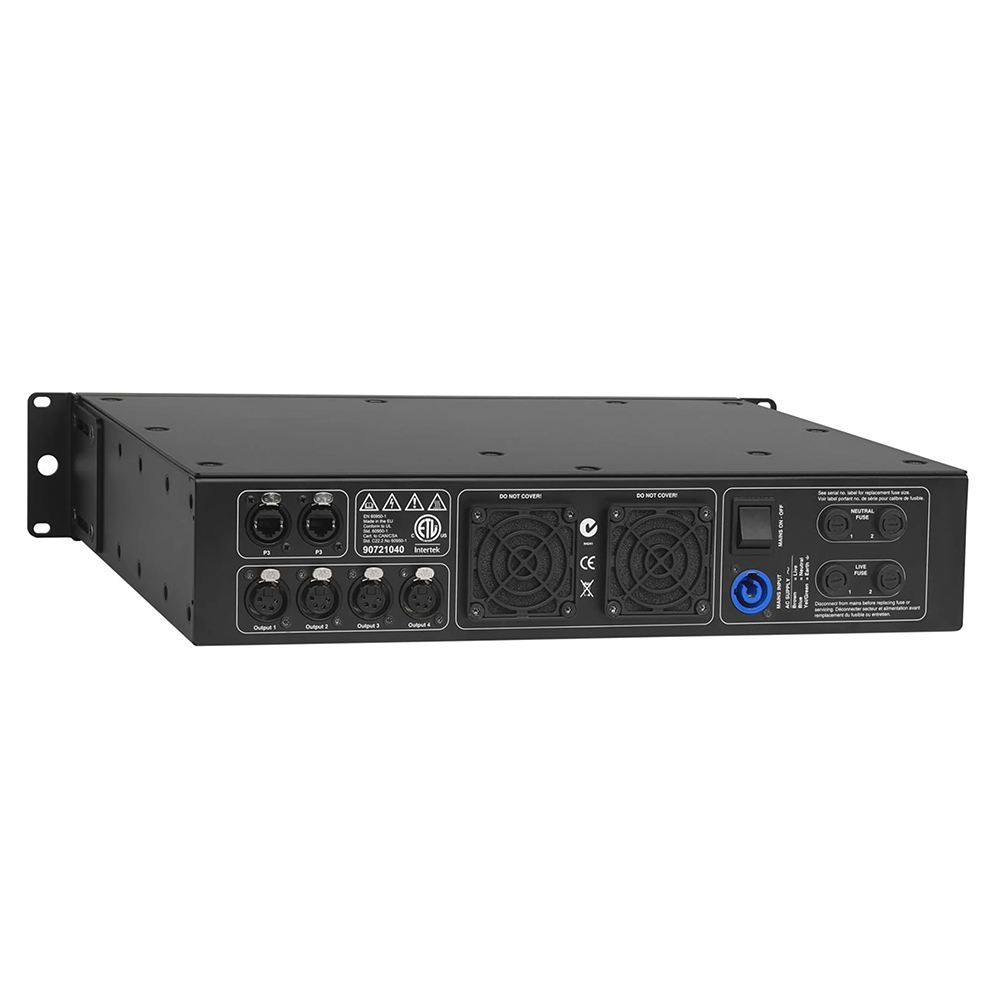

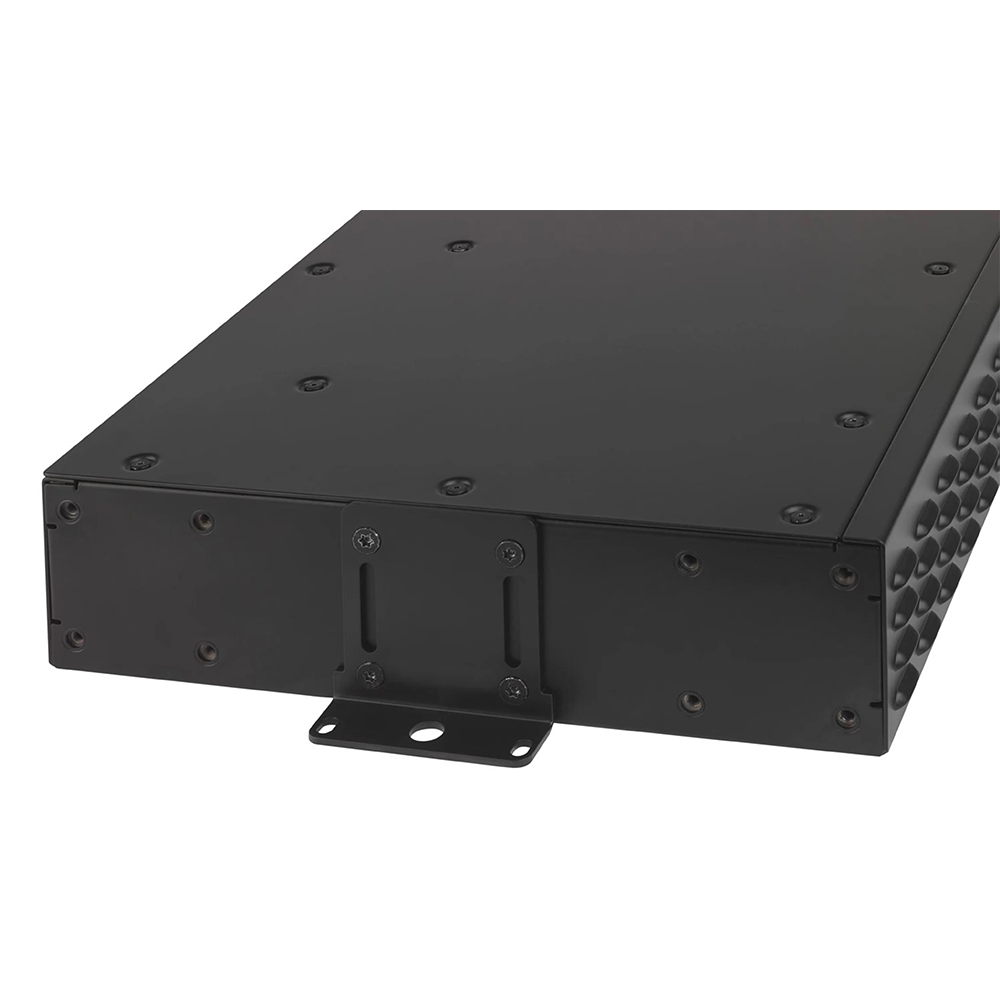

Bộ nguồn và dữ liệu trong nhà dành cho đèn LED Martin Creative P3 PowerPort 1500
Martin P3 PowerPort 1500 là bộ nguồn và xử lý dữ liệu chuyên dụng cho các thiết bị Martin Creative LED. Sản phẩm tích hợp 4 đầu ra Hybrid 48V DC kết hợp dữ liệu Martin P3, hỗ trợ truyền tín hiệu Video Mapping và cấp nguồn cho hệ thống LED sân khấu chuyên nghiệp.
Với thiết kế rackmount 2U, khả năng quản lý thông qua P3 System Controller và bộ xử lý dữ liệu tích hợp, P3 PowerPort 1500 phù hợp cho hệ thống LED Pixel Mapping, sân khấu biểu diễn, nhà hát và truyền hình trong nhà.
1. Tổng quan Martin P3 PowerPort 1500
P3 PowerPort 1500 kết hợp chức năng cấp nguồn và xử lý dữ liệu video trong cùng thiết bị.
Ưu điểm nổi bật:
-
Bốn đầu ra Power + Data.
-
Cấp nguồn 48V DC.
-
Tích hợp xử lý dữ liệu Martin P3.
-
Kết nối Gigabit Ethernet.
-
Hỗ trợ P3 Input/Thru.
-
Cấu hình và Mapping qua P3 System Controller.
-
Kiểm tra hệ thống tại chỗ bằng nút Test/Reset.
-

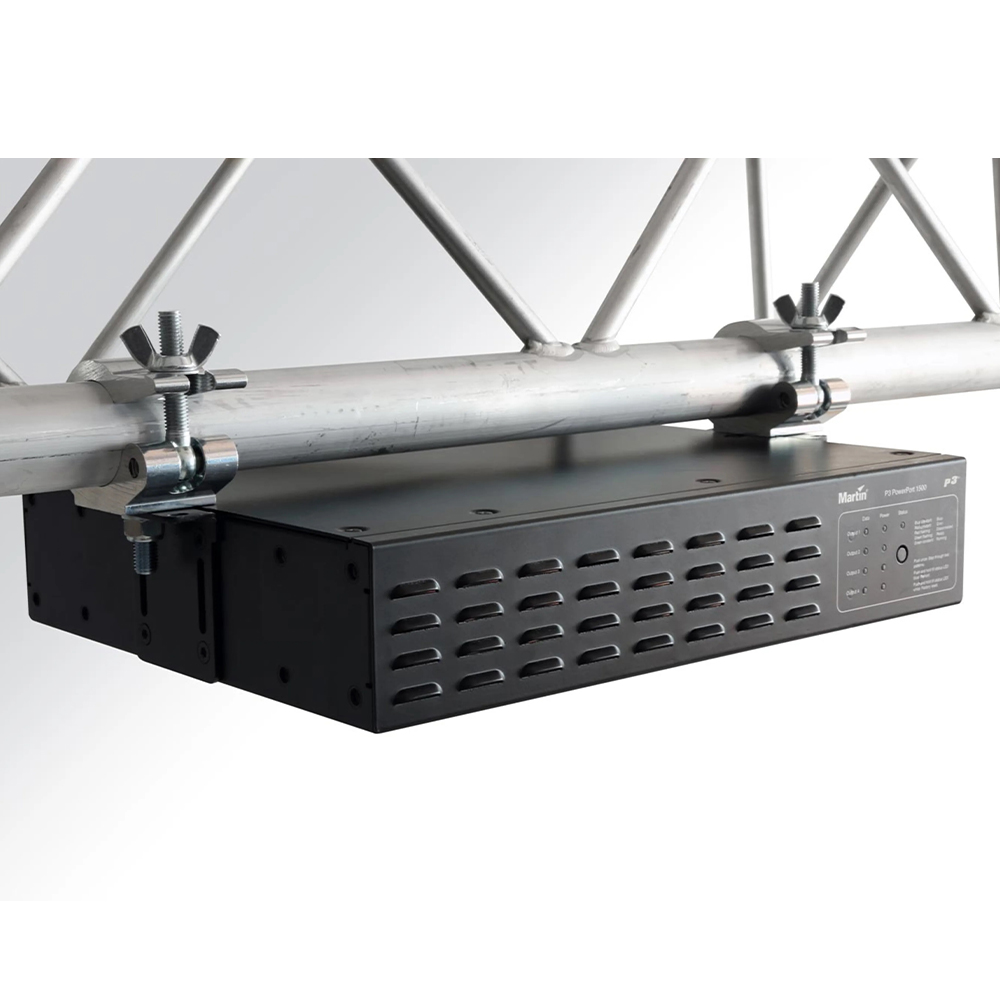

Lắp rack, gắn tường hoặc treo truss.
Thiết bị thuộc nhóm Martin P3 PowerPort thế hệ trước, thích hợp cho những hệ thống Creative LED tương thích.
2. Cấp nguồn 48V DC cho Creative LED
P3 PowerPort 1500 sử dụng bộ nguồn xung tự động thích ứng với điện áp đầu vào từ 100–240V AC.
Bốn đầu ra Hybrid cung cấp điện áp 48V DC kết hợp dữ liệu video P3.
Theo Martin, công suất điện tiêu thụ điển hình của toàn hệ thống là 1.540W, khi các thiết bị LED kết nối vận hành ở cường độ tối đa.
Đây là mức tiêu thụ AC bao gồm cả tải LED, không phải thông số công suất DC riêng của từng đầu ra.
Số lượng LED kết nối phải được tính toán theo giới hạn tải, chiều dài cáp và tài liệu dung lượng hệ thống Martin.
3. Bốn đầu ra Hybrid Power + Data

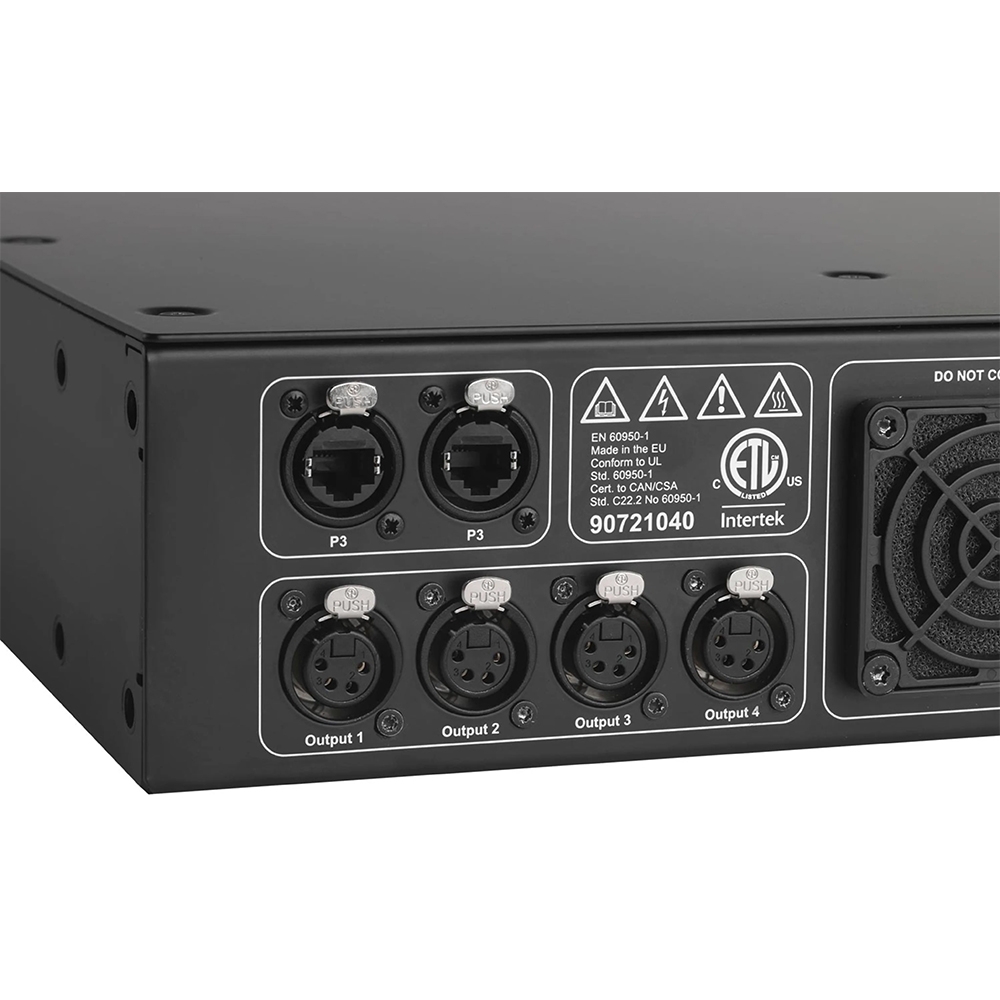

Thiết bị sử dụng bốn ổ cắm XLR 4 chân cái có khóa, truyền đồng thời:
-
Nguồn điện 48V DC.
-
Dữ liệu video Martin P3.
Nguyên lý kết nối:
Nguồn AC và dữ liệu Martin P3 được đưa vào P3 PowerPort 1500. Thiết bị xử lý tín hiệu và cấp nguồn qua các cổng Hybrid đến từng nhóm LED.
Cấu trúc này giúp giảm số lượng dây kết nối, thuận tiện triển khai những hệ thống LED sử dụng nhiều thiết bị.
Martin công bố có thể bố trí PowerPort cách thiết bị LED đến 50m trong cấu hình được hỗ trợ.
4. Giao thức Martin P3 và Video Mapping
P3 PowerPort 1500 hoạt động với bộ điều khiển Martin P3 System Controller.
Chức năng điều khiển:
-
Nhận dữ liệu video P3.
-
Ánh xạ nội dung hình ảnh lên LED.
-
Thiết lập địa chỉ thiết bị.
-
Cấu hình và giám sát trạng thái.
-
Cập nhật firmware.
-
Truyền tiếp tín hiệu P3 đến thiết bị khác.
Thiết bị có hai cổng etherCON RJ45 dùng cho P3 Input/Thru, hỗ trợ mạng Gigabit Ethernet.
Khoảng cách giữa hai thiết bị mạng tối đa 100m, có thể mở rộng thông qua Ethernet Switch tương thích.
Lưu ý: P3 PowerPort 1500 không nhận trực tiếp tín hiệu DMX/RDM từ bàn điều khiển và không được công bố hỗ trợ Art-Net/sACN trực tiếp. Muốn điều khiển từ DMX cần sử dụng bộ điều khiển P3 có khả năng xử lý tín hiệu phù hợp.
5. Kiểm tra và giám sát hệ thống

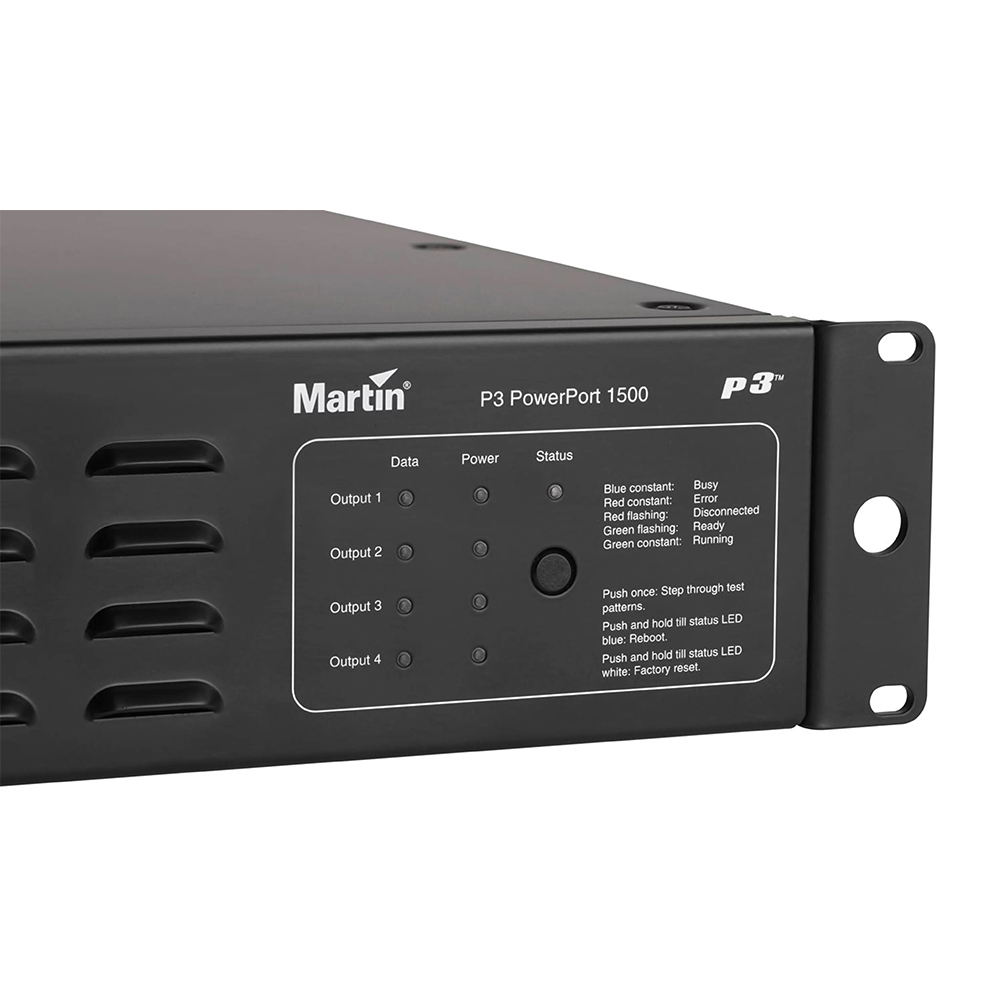

Martin trang bị cho P3 PowerPort 1500 hệ thống kiểm tra trực tiếp:
-
Một đèn LED đa màu báo trạng thái thiết bị.
-
Bốn đèn LED báo nguồn đầu ra.
-
Bốn đèn LED báo dữ liệu đầu ra.
-
Nút Test/Reset để kích hoạt mẫu thử và đặt lại thiết bị.
Những tính năng này giúp kỹ thuật viên nhận biết trạng thái hoạt động của hệ thống LED trong quá trình thi công và vận hành.
6. Thiết kế rack 2U – Sử dụng trong nhà
P3 PowerPort 1500 có vỏ thép và nhôm màu đen nhám, thiết kế phù hợp với nhiều vị trí lắp đặt.
Phương án lắp đặt:
-

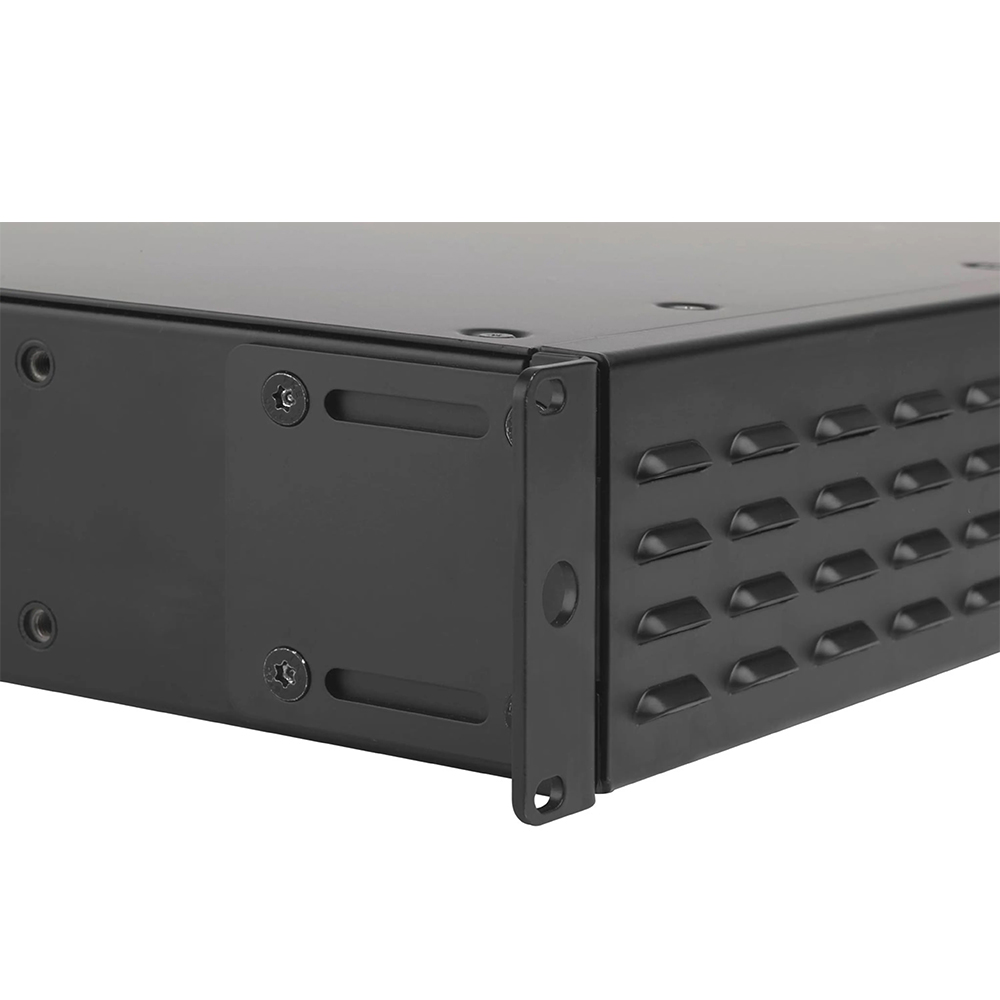

Rack tiêu chuẩn 19 inch, cao 2U.
-

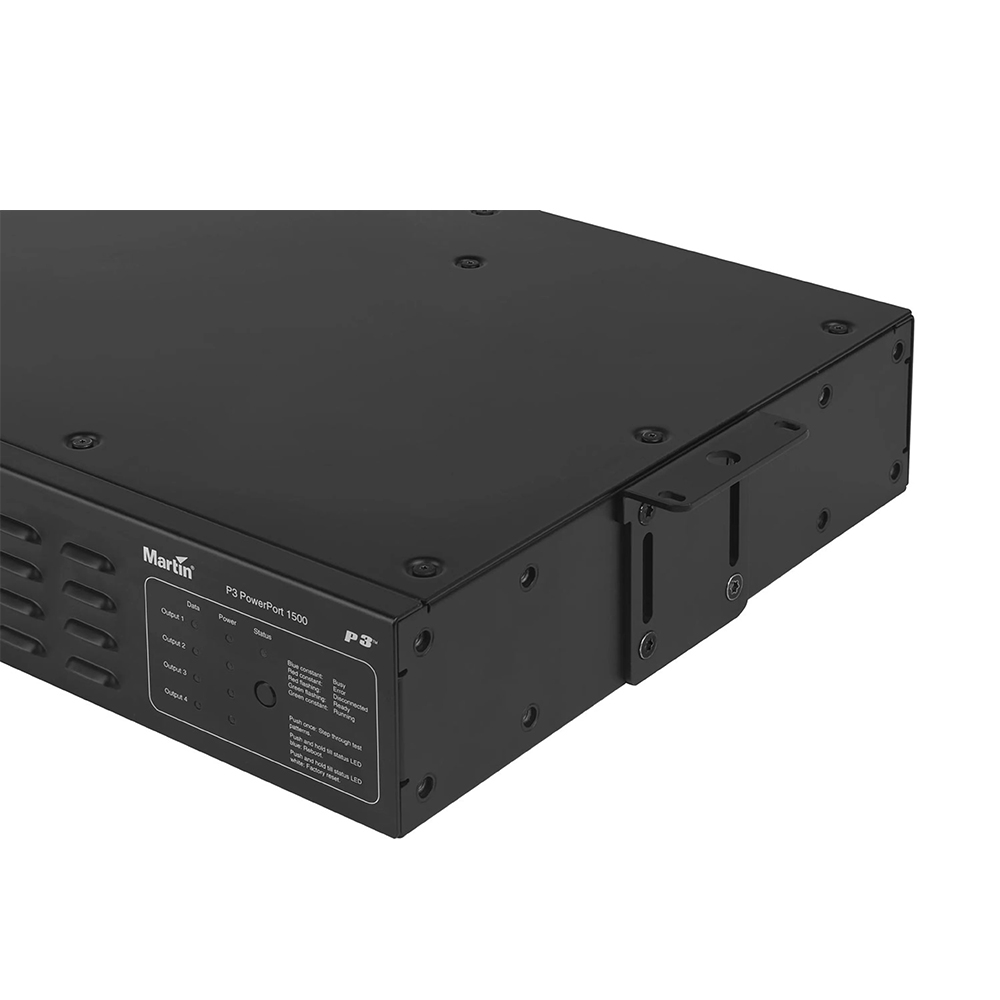

Gắn trên tường.
-
Treo truss bằng phụ kiện phù hợp.
Thiết bị sử dụng quạt làm mát có lọc bụi, tự điều chỉnh theo nhiệt độ.
Điều kiện hoạt động:
-
Chuẩn bảo vệ: IP20.
-
Nhiệt độ môi trường: -20°C đến +45°C.
-
Kích thước: 482 × 88 × 335mm.
-
Trọng lượng: 10kg.
Không sử dụng thiết bị trực tiếp dưới mưa hoặc trong môi trường ngoài trời không được bảo vệ.
7. Bảng thông số kỹ thuật Martin P3 PowerPort 1500
| Hạng mục | Thông số |
|---|---|
| Tên sản phẩm | P3 PowerPort 1500 |
| Thương hiệu | Martin Professional |
| Xuất xứ | |
| Phân loại | Bộ nguồn và dữ liệu Creative LED |
| Nguồn đầu vào | 100–240V AC, 50/60Hz |
| Nguồn đầu ra | 48V DC |
| Số đầu ra | 4 Power + Data |
| Đầu ra Hybrid | XLR 4-pin Female |
| Công suất AC điển hình đầy tải | 1.540W |
| Giao thức điều khiển | Martin P3 |
| Chuẩn mạng | Gigabit Ethernet |
| P3 Input/Thru | 2 × etherCON RJ45 |

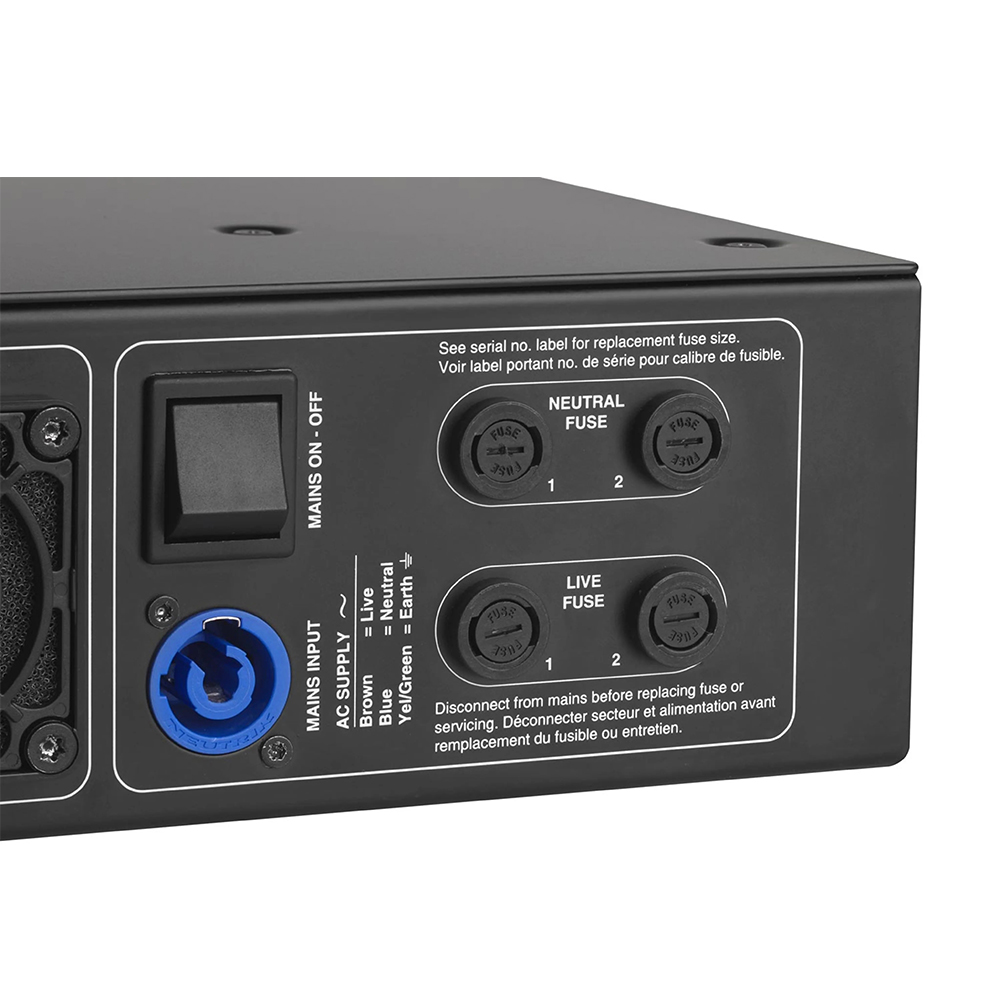

| Đầu nối nguồn AC | Neutrik powerCON |
| Cáp mạng | Cat 5e trở lên |
| Khoảng cách mạng | Tối đa 100m mỗi đoạn |
| Khoảng cách đến LED | Tối đa 50m, tùy cấu hình |
| Kiểm tra tại chỗ | Test/Reset |
| Báo trạng thái | LED nguồn, dữ liệu và thiết bị |
| Cấu hình/Mapping | Qua P3 System Controller |
| Chuẩn bảo vệ | IP20 |
| Vỏ | Thép và nhôm |
| Màu | Đen nhám |
| Làm mát | Quạt có lọc bụi |
| Nhiệt độ hoạt động | -20°C đến +45°C |
| Lắp đặt | Rack 19 inch 2U, tường, truss |
| Kích thước R × C × S | 482 × 88 × 335mm |
| Trọng lượng | 10kg |
Những dòng LED Martin tương thích:
-
VDO Sceptron 10/20/40.
-
VDO Fatron 20.
-
VDO Dotron.
-
VC-Grid 15/25/30/60.
-
VC-Strip 15/25/30/60.
-
VC-Dot thông qua VC-Feeder.
-
Exterior PixLine 10/20/40.
-
Exterior Dot-HP RGB/CW.
P3 PowerPort 1500 thuộc nhóm Legacy Models. Không mặc định tương thích với VDO Sceptron XB hoặc những dòng Creative LED mới sử dụng kiến trúc nguồn và dữ liệu khác.
8. Giải pháp nguồn và dữ liệu Martin Creative LED tại Việt Nam
Martin P3 PowerPort 1500 phù hợp cho các hệ thống LED Pixel Mapping trong nhà, đặc biệt những công trình sử dụng thiết bị Martin Creative LED thế hệ tương thích.
Khi thiết kế hệ thống, cần kiểm tra loại LED, công suất tiêu thụ, chiều dài cáp Hybrid, bộ điều khiển Martin P3 và cấu hình đấu nối thực tế.
