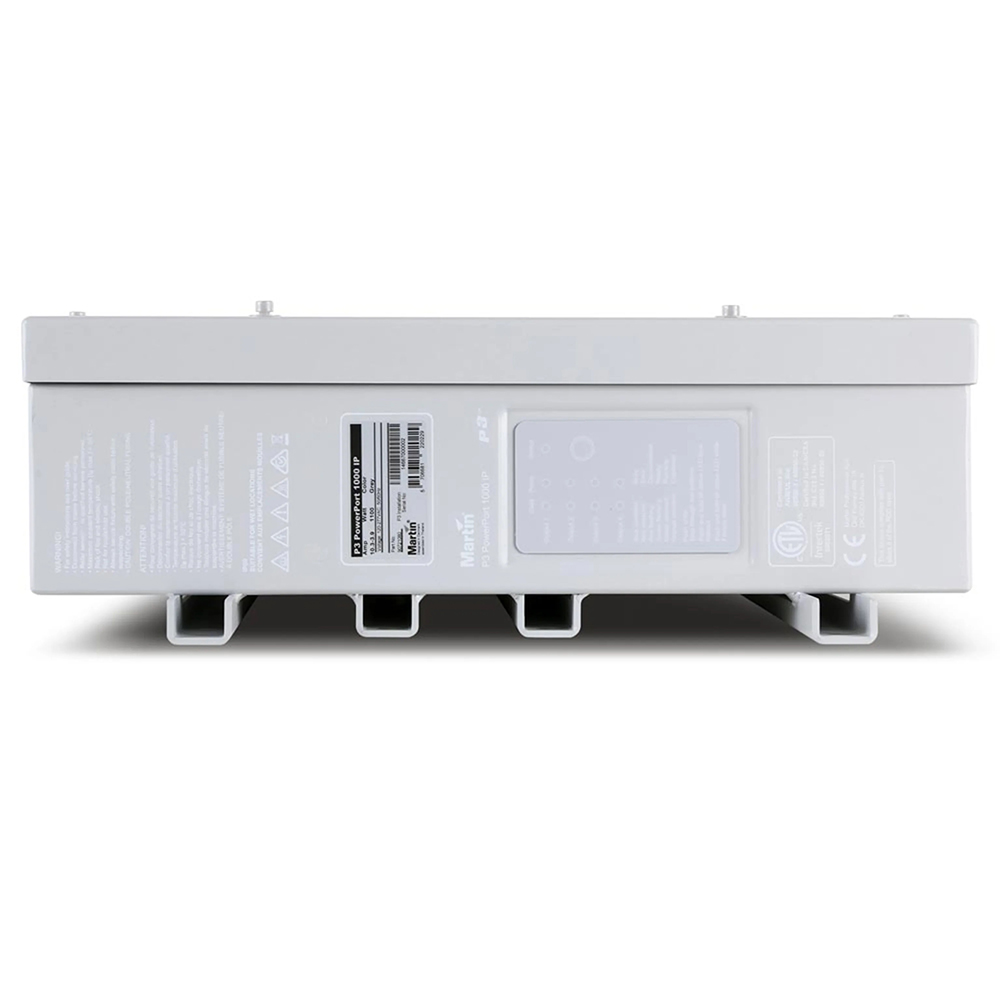

Bộ nguồn và dữ liệu ngoài trời dành cho đèn LED Martin Creative P3 PowerPort 1000 IP Install
Martin P3 PowerPort 1000 IP Install là bộ cấp nguồn và xử lý dữ liệu chuyên dụng cho các thiết bị Martin Creative LED. Sản phẩm tích hợp 4 đầu ra nguồn 48V DC kết hợp dữ liệu Martin P3, giúp tối ưu việc đấu nối và quản lý hệ thống LED Pixel Mapping.
Thiết bị được thiết kế cho công trình lắp đặt cố định trong nhà và ngoài trời, đạt IP66, có khả năng quản lý thiết bị qua Martin P3 System Controller và hỗ trợ hệ thống cáp Hybrid nguồn – dữ liệu.
1. Tổng quan Martin P3 PowerPort 1000 IP Install
P3 PowerPort 1000 IP Install kết hợp chức năng cấp nguồn điện và truyền dữ liệu video P3 đến các thiết bị Martin tương thích.
Ưu điểm nổi bật:
-
4 đầu ra kết hợp Power + Data.
-
Nguồn điện DC 48V.
-
Dòng điện tối đa 5A mỗi đầu ra.
-
Hỗ trợ giao thức Martin P3.
-
Ethernet Input/Thru.
-
Tùy chọn giao diện quang.
-
Cấu hình và Mapping từ bộ điều khiển P3.
-
Vỏ nhôm chống nước IP66.
-
Lắp đặt cố định ngoài trời.
-
Tản nhiệt tự nhiên, không sử dụng quạt.
Thiết bị phù hợp với hệ thống LED sáng tạo và các công trình cần phân phối nguồn, dữ liệu từ vị trí trung tâm đến nhiều nhóm đèn.
2. Bốn đầu ra nguồn 48V DC kết hợp dữ liệu
P3 PowerPort 1000 IP Install sử dụng nguồn điện AC đầu vào và chuyển đổi thành nguồn DC phục vụ các thiết bị LED.
Thông số nguồn điện:
| Hạng mục | Thông số |
|---|---|
| Điện áp đầu vào | 120–277V AC, 50/60Hz |
| Điện áp đầu ra | 48V DC |
| Số đầu ra | 4 |
| Dòng điện tối đa mỗi đầu ra | 5A |
| Dòng điện tối đa tổng cộng | 20A |
| Công suất DC tối đa theo định mức | 960W |
| Công suất AC tiêu thụ điển hình khi đầy tải | 1.000W |
| Công suất khi không tải | 22W |
Mỗi đầu ra có thể cấp tối đa 240W theo định mức 48V × 5A. Tổng công suất DC theo bốn đầu ra là 960W.
Số lượng đèn LED kết nối thực tế còn phụ thuộc vào mức tiêu thụ điện, chiều dài cáp, sụt áp và giới hạn của từng dòng thiết bị.
3. Truyền nguồn và dữ liệu qua cáp Hybrid
P3 PowerPort 1000 IP Install có bốn đường đầu ra kết hợp nguồn DC và dữ liệu điều khiển.
Nguyên lý kết nối:
-
Nguồn AC cấp vào PowerPort.
-
Dữ liệu Martin P3 truyền qua Ethernet.
-
PowerPort chuyển đổi nguồn AC thành 48V DC.
-
Nguồn DC và dữ liệu P3 được đưa đến các thiết bị LED qua cáp Hybrid.
Cấu trúc này giúp giảm số lượng dây dẫn riêng biệt và thuận tiện trong các dự án LED Pixel Mapping.
Bộ nguồn có thể được bố trí cách thiết bị LED đến 50m trong những cấu hình được Martin hỗ trợ.
4. Giao thức Martin P3 và khả năng điều khiển
P3 PowerPort 1000 IP Install sử dụng giao thức Martin P3, phục vụ truyền dữ liệu video đến các thiết bị Creative LED tương thích.
Tính năng điều khiển:
-
Thiết lập địa chỉ qua P3 System Controller.
-
Mapping vị trí LED.
-
Truyền dữ liệu hình ảnh P3.
-
Giám sát trạng thái thiết bị.
-
Cập nhật firmware.
-
Kiểm tra hệ thống bằng Test Pattern.
Thiết bị có cổng Ethernet Input/Thru, cho phép nối tiếp tín hiệu mạng giữa các thành phần tương thích.
Kết nối P3:
-
Gigabit Ethernet.
-
Cáp mạng Cat 5e trở lên.
-
Khoảng cách tối đa 100m giữa hai thiết bị mạng.
-
Hỗ trợ mở rộng qua switch hoặc bộ chuyển đổi quang.
-
Có thể bổ sung giao diện quang tùy chọn.
Lưu ý: P3 PowerPort 1000 IP Install không phải bộ điều khiển video độc lập. Thiết bị cần nguồn dữ liệu từ Martin P3 System Controller và không được công bố hỗ trợ Art-Net/sACN trực tiếp như một số dòng PowerPort thế hệ mới.
5. Chuẩn IP66 – Thiết kế cho công trình ngoài trời

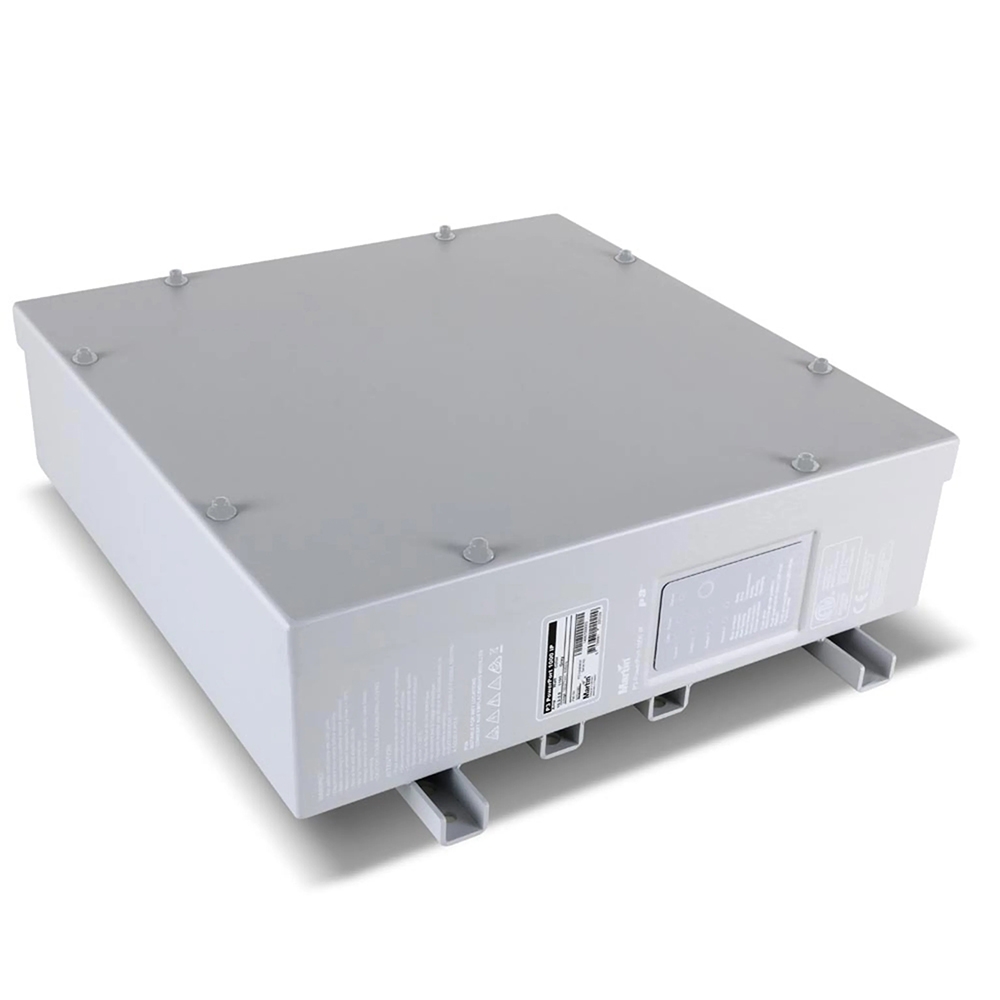

Bộ nguồn sử dụng vỏ nhôm bền chắc, phù hợp với môi trường lắp đặt cố định.
Các đặc tính bảo vệ:
-
Chuẩn chống bụi, nước IP66.
-
Chuẩn vỏ NEMA Type 3.
-
Chống ăn mòn C5-M theo ISO 12944.
-
Nhiệt độ hoạt động -30°C đến +55°C.
-
Làm mát bằng đối lưu tự nhiên.
Sản phẩm được lắp cố định trên bề mặt phẳng bằng giá đỡ.
Khi lắp đặt, không hướng các đầu siết cáp lên trên và không đặt nắp thiết bị hướng xuống dưới. Phải siết kín các cable gland và bảo đảm hệ thống điện được nối đất bảo vệ.
6. Đấu nối và tương thích hệ thống Martin Creative LED
Các kết nối chính:
-

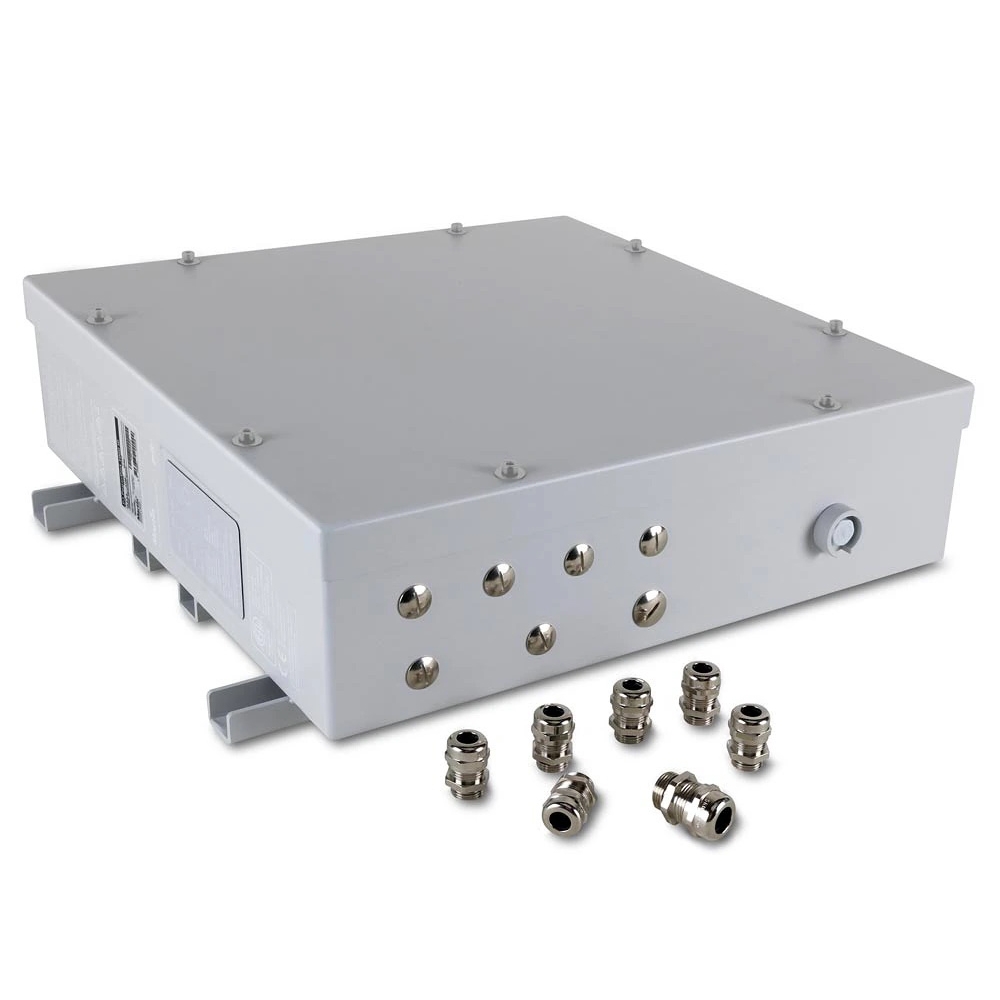

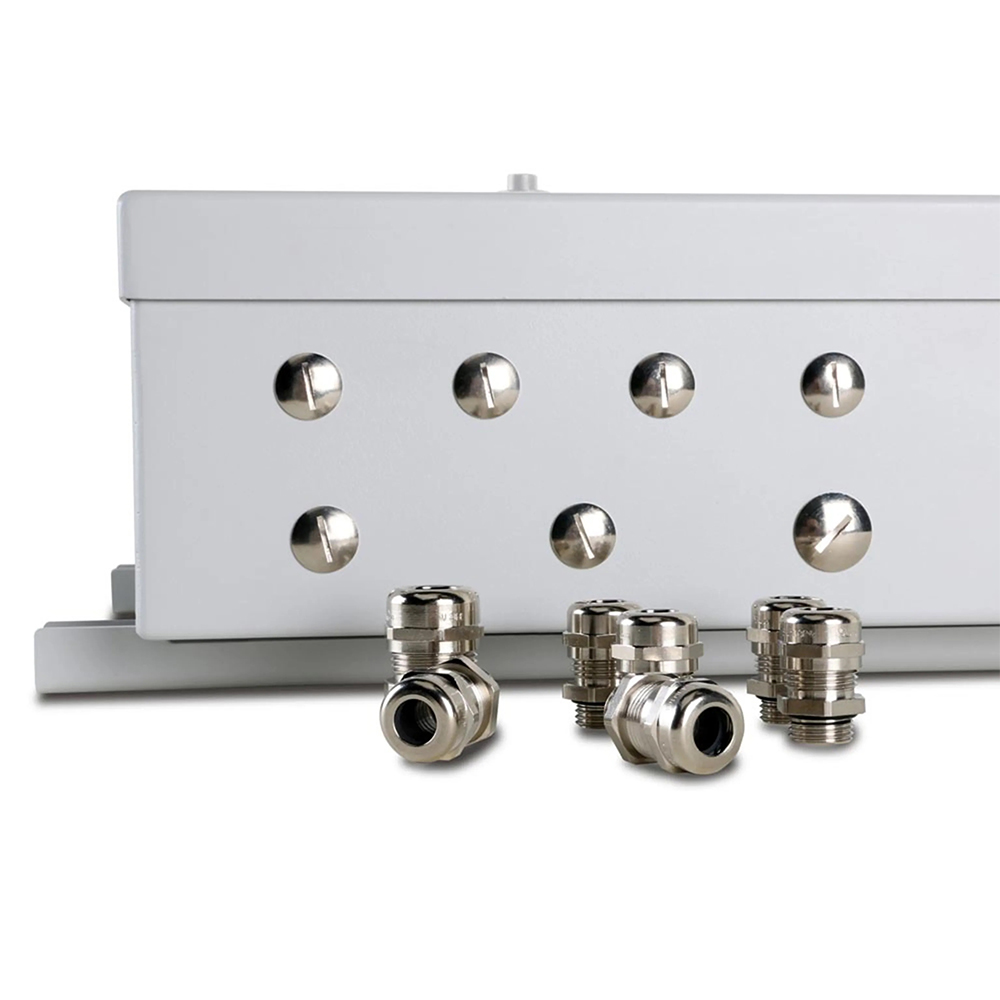

Nguồn AC: Terminal đấu vít, qua cable gland M20.
-
Mạng P3 In/Thru: Hai đầu RJ45 bên trong, qua cable gland M16.
-
Đầu ra Power + Data: Bốn nhóm terminal, qua cable gland M16.
Các đầu ra được trang bị cơ chế bảo vệ quá tải và ngắn mạch. Khi phát hiện lỗi, đầu ra tương ứng có thể tự ngắt để bảo vệ hệ thống.
Các dòng đèn liên quan:
-
Martin VDO Sceptron.
-
Martin VDO Fatron.
-
Martin VDO Dotron.
-
Martin Exterior PixLine.
-
Martin Exterior Dot-HP.
-
Martin VC-Grid.
-
Martin VC-Strip.
-
Martin VC-Dot thông qua VC-Feeder.
Khả năng tương thích và số lượng thiết bị trên từng đầu ra phải đối chiếu với tài liệu kỹ thuật của model LED sử dụng.
7. Bảng thông số kỹ thuật Martin P3 PowerPort 1000 IP Install
| Hạng mục | Thông số |
|---|---|
| Tên sản phẩm | P3 PowerPort 1000 IP Install |
| Thương hiệu | Martin Professional |
| Xuất xứ | |
| Phân loại | Bộ nguồn và dữ liệu Creative LED |
| Nguồn điện | 120–277V AC, 50/60Hz |
| Nguồn đầu ra | 48V DC |
| Số đầu ra | 4 Power + Data |
| Dòng điện tối đa | 5A/cổng; tổng 20A |
| Công suất DC tối đa theo định mức | 960W |
| Công suất AC điển hình đầy tải | 1.000W |
| Công suất Idle | 22W |
| Giao thức điều khiển | Martin P3 |
| Truyền dữ liệu | Gigabit Ethernet |
| Network In/Thru | Có |
| Giao diện quang | Tùy chọn |
| Khoảng cách mạng | Tối đa 100m mỗi đoạn |
| Khoảng cách đến LED | Đến 50m theo cấu hình |
| Đèn trạng thái | Nguồn, dữ liệu, thiết bị |
| Nút Test/Reset | Có |
| Bảo vệ đầu ra | Quá tải, ngắn mạch |
| Chuẩn bảo vệ | IP66 |
| Chuẩn vỏ | NEMA Type 3 |
| Chống ăn mòn | C5-M |
| Vật liệu vỏ | Nhôm |
| Làm mát | Đối lưu tự nhiên |
| Nhiệt độ hoạt động | -30°C đến +55°C |
| Đấu nối | Terminal và cable gland |
| Chiều dài | 426mm |
| Chiều rộng | 483mm |
| Chiều cao | 146mm |
| Trọng lượng | 8kg |
| Lắp đặt | Cố định trên bề mặt phẳng |
Thông số nguồn và giới hạn đường dây phải được tính toán theo tải LED thực tế. Không vượt quá 5A tại bất kỳ đầu ra nào.
8. Giải pháp cấp nguồn Martin Creative LED tại Việt Nam
Martin P3 PowerPort 1000 IP Install là giải pháp cấp nguồn và dữ liệu phù hợp cho các hệ thống LED kiến trúc, mặt dựng tòa nhà và LED Pixel Mapping cần vận hành ngoài trời lâu dài.
Để xây dựng hệ thống phù hợp, cần xác định loại đèn Martin, tổng công suất, số lượng đầu ra sử dụng, chiều dài cáp Hybrid và bộ điều khiển P3 tương thích.
