Bộ nguồn trong nhà/ngoài trời dành cho đèn LED Martin Creative DCE PSU 240 IP
Martin DCE PSU 240 IP là bộ nguồn kết hợp dữ liệu chuyên dụng cho hệ thống Martin Creative LED, được thiết kế phục vụ các công trình chiếu sáng kiến trúc và LED Pixel Mapping lắp đặt cố định.
Thiết bị chuyển đổi điện lưới 100–277V AC thành 48V DC/5A, cung cấp một đầu ra kết hợp điện nguồn và dữ liệu Ethernet. Với công suất đầu ra danh định 240W, khả năng truyền tín hiệu Martin P3, Art-Net, sACN và vỏ nhôm đạt chuẩn IP66, DCE PSU 240 IP phù hợp cho các dự án trong nhà và ngoài trời.
1. Tổng quan Martin DCE PSU 240 IP
DCE PSU 240 IP là giải pháp cấp nguồn và dữ liệu cơ bản trong hệ sinh thái Martin Creative LED, dành cho các hệ thống không cần những tính năng quản lý nâng cao của P3 PowerPort.
Ưu điểm nổi bật:
-
Đầu ra 48V DC/5A, công suất 240W.
-
Kết hợp nguồn và dữ liệu trên cùng một tuyến.
-
Hỗ trợ Martin P3, Art-Net và sACN.
-
Điện áp đầu vào 100–277V AC.
-
Vỏ nhôm IP66, chống va đập IK08.
-
Lắp đặt cố định ngoài trời.
-
Làm mát không quạt.
-
Đấu nối bằng terminal bên trong vỏ.
2. Nguồn điện 48V DC – Công suất 240W
Bộ nguồn sử dụng công nghệ nguồn xung tự động thích ứng điện áp đầu vào.
| Thông số | Giá trị |
|---|---|
| Nguồn đầu vào | 100–277V AC, 50/60Hz |
| Nguồn đầu ra | 48V DC |
| Dòng đầu ra | 5A |
| Công suất đầu ra danh định | 240W |
| Công suất tiêu thụ tối đa công bố | 240W |
| Công suất Idle | Khoảng 3W |
| Bảo vệ xung điện | 4kV |
Thiết bị cấp nguồn cho các đèn LED tương thích. Số lượng LED có thể kết nối phụ thuộc công suất từng đèn, chiều dài cáp, sụt áp và giới hạn đường truyền theo tài liệu Martin.
3. Truyền nguồn và dữ liệu qua cáp Hybrid
DCE PSU 240 IP có một đầu ra kết hợp Power + Data, giúp đơn giản hóa việc kết nối thiết bị LED.

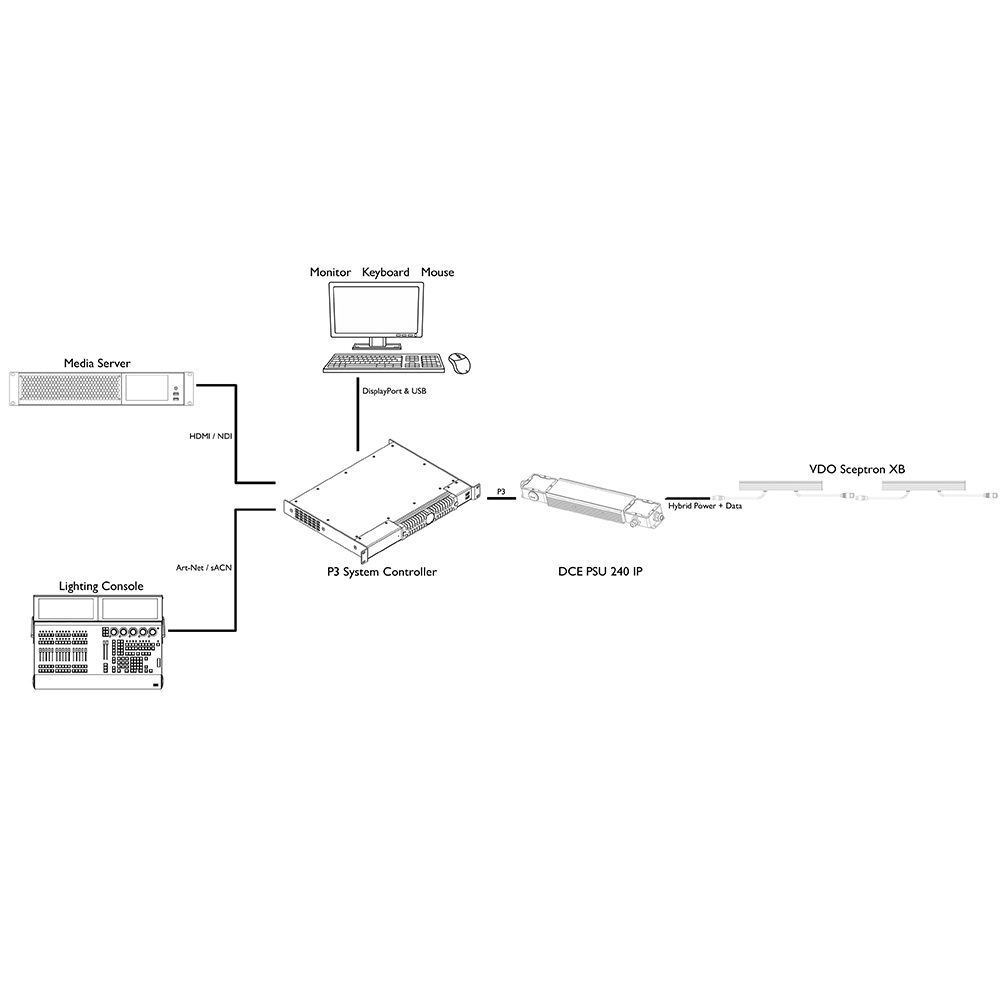

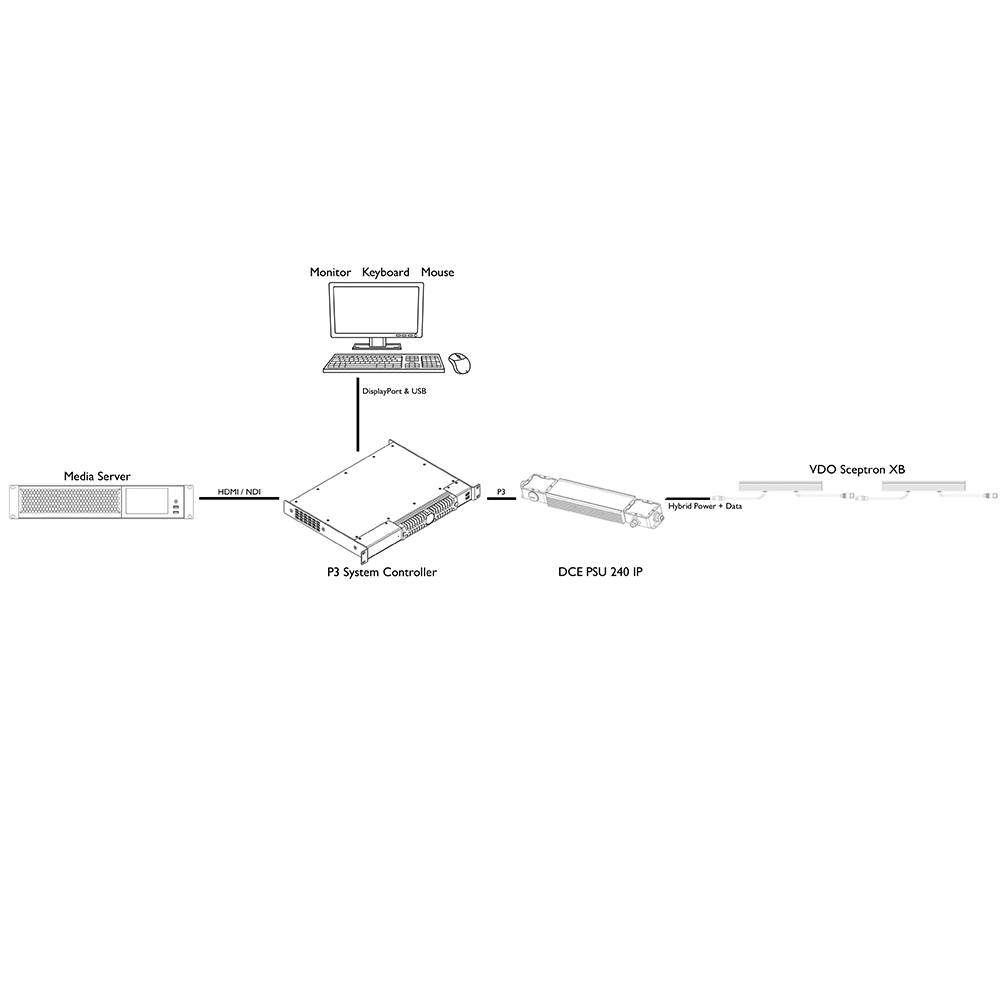

Nguyên lý kết nối:
-
Nguồn AC đi vào bộ nguồn.
-
Dữ liệu điều khiển đi vào cổng Ethernet Input.
-
Bộ nguồn chuyển điện AC thành 48V DC.
-
Nguồn 48V DC và dữ liệu được đưa đến thiết bị LED qua cùng tuyến cáp Hybrid.
Giải pháp này giúp giảm số lượng tuyến cáp riêng, thuận tiện cho các công trình LED mặt dựng, chiếu sáng kiến trúc và hệ thống Pixel Mapping.
4. Hỗ trợ Martin P3, Art-Net và sACN
Bộ nguồn truyền dữ liệu Ethernet tốc độ 100Mbps đến các thiết bị Martin Creative LED tương thích.
Các giao thức hỗ trợ:
-
Martin P3.
-
Art-Net.
-
sACN.

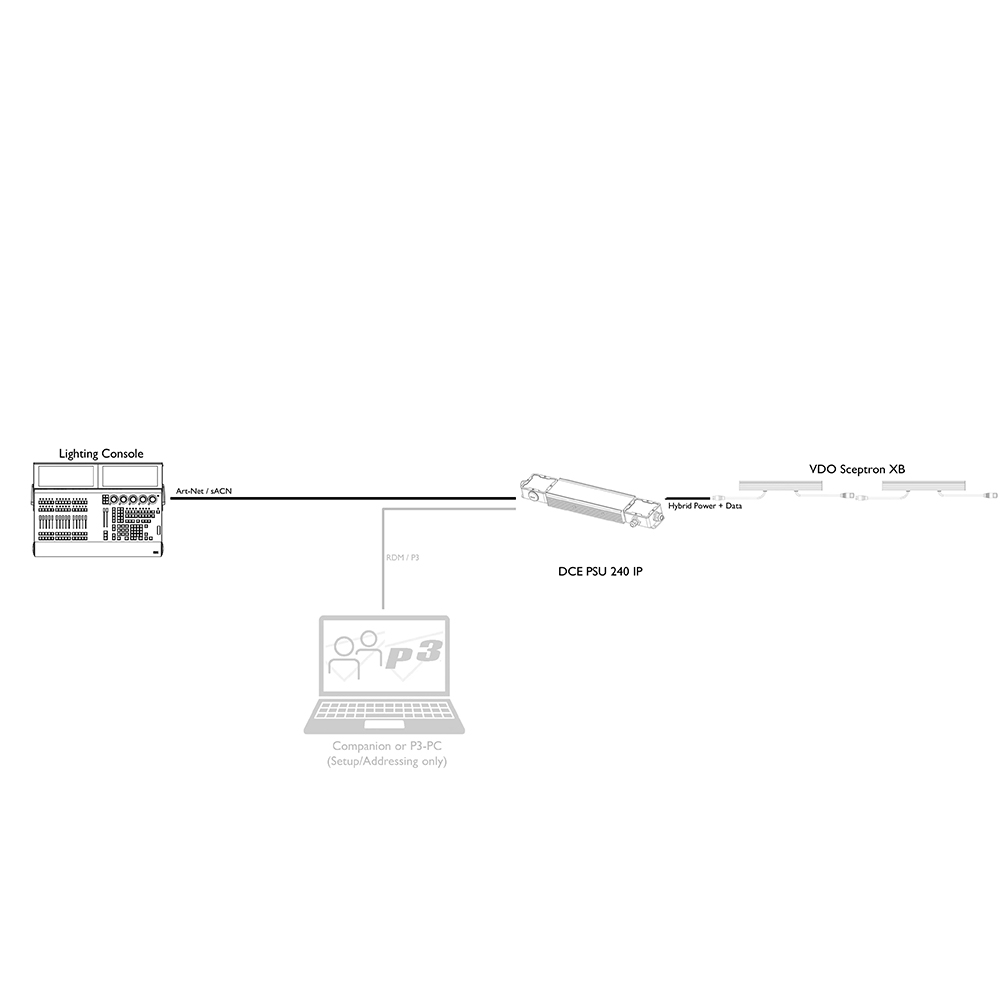

Thiết bị có thể sử dụng với các hệ thống điều khiển P3 hoặc nguồn dữ liệu Art-Net/sACN phù hợp.
Lưu ý: DCE PSU 240 IP không tự tạo hiệu ứng, không phải bàn điều khiển DMX và không phải bộ xử lý nội dung Video Mapping. Tín hiệu điều khiển phải đến từ thiết bị hoặc phần mềm bên ngoài.
5. Chuẩn IP66 – Lắp đặt cố định ngoài trời

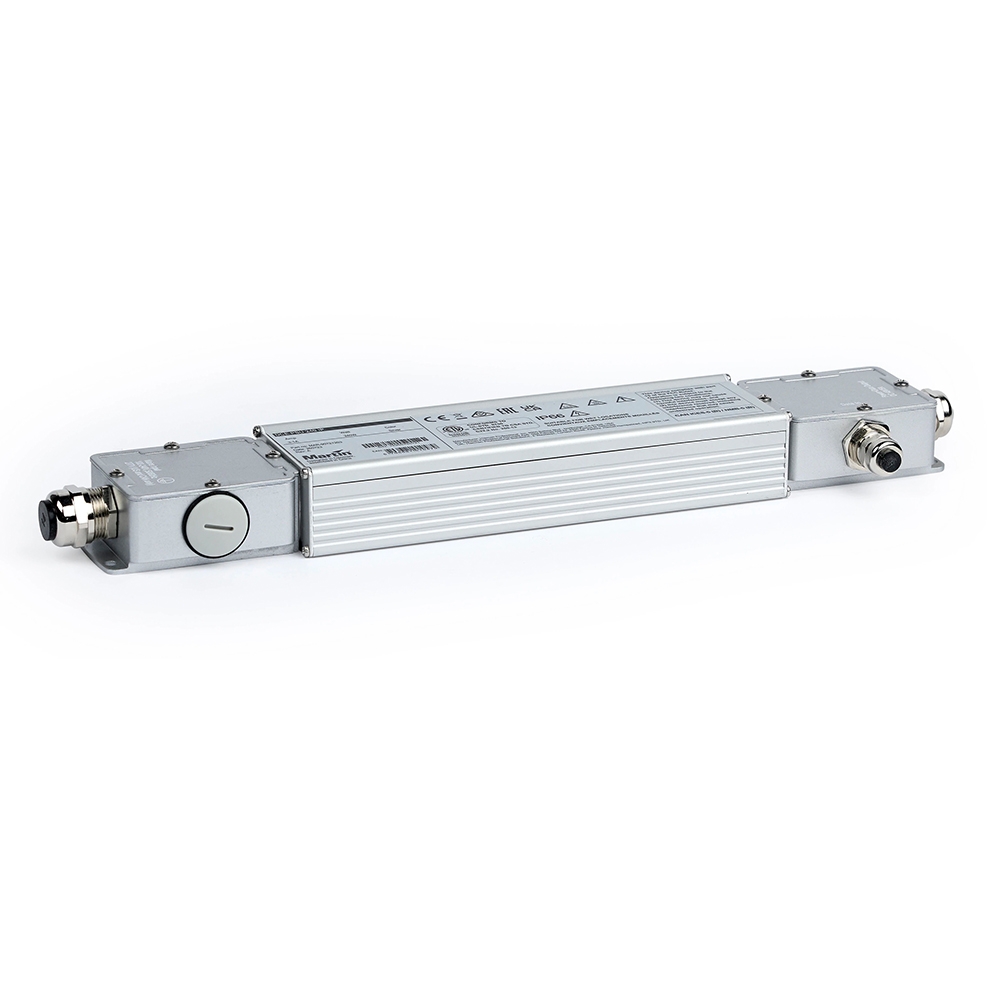

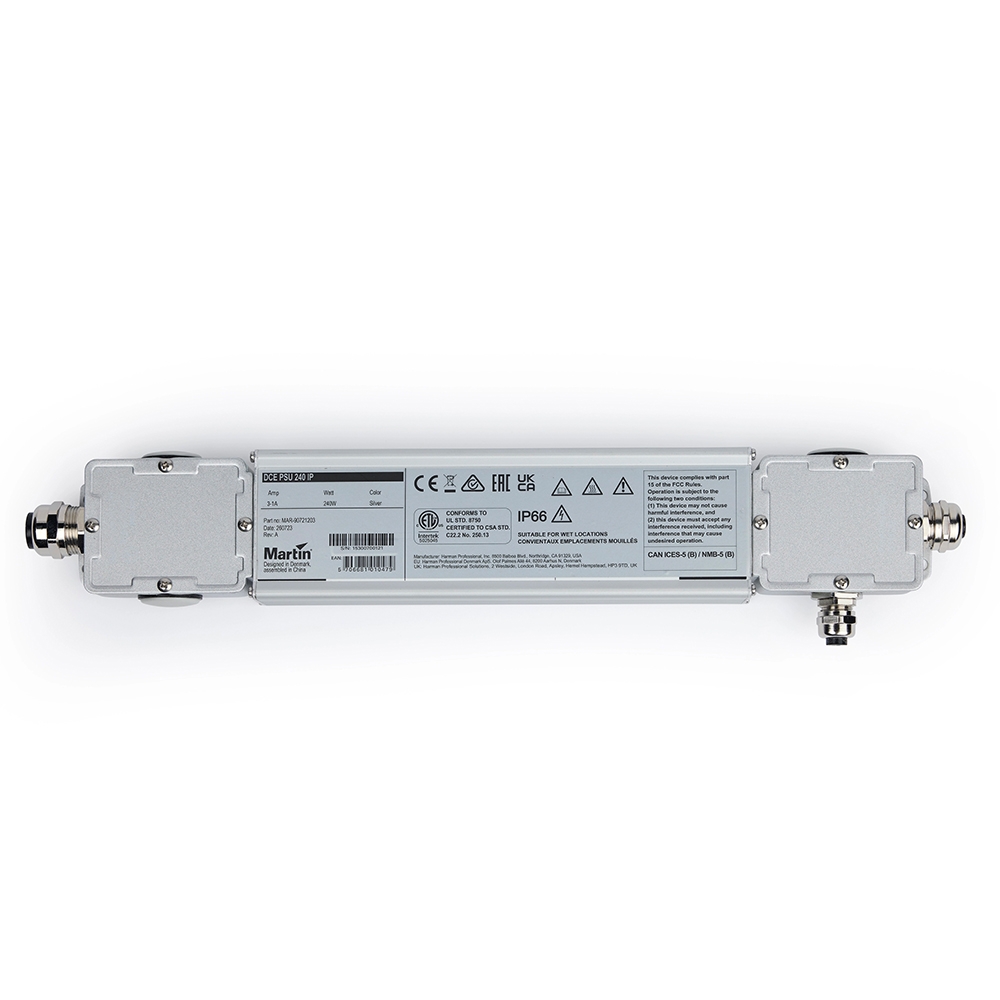

DCE PSU 240 IP có kết cấu vỏ nhôm anodized, thiết kế dành cho môi trường trong nhà và ngoài trời.
Các đặc tính bảo vệ:
-
IP66: Chống bụi và tia nước mạnh theo tiêu chuẩn thử nghiệm.
-
NEMA Type 4X: Cấp bảo vệ vỏ theo công bố của Martin.
-
IK08: Chống va đập cơ học.
-
C5 High: Chống ăn mòn theo ISO 12944-6:2018.
-
Nhiệt độ hoạt động: -30°C đến +40°C.
-
Làm mát: Đối lưu tự nhiên.
Thiết bị có thể lắp cố định trên tường hoặc bề mặt phẳng. Khi thi công ngoài trời, cần bảo đảm cable gland được siết kín, các đầu dây được bảo vệ và hệ thống tiếp địa đáp ứng hướng dẫn lắp đặt.
6. Kết nối và khả năng tương thích

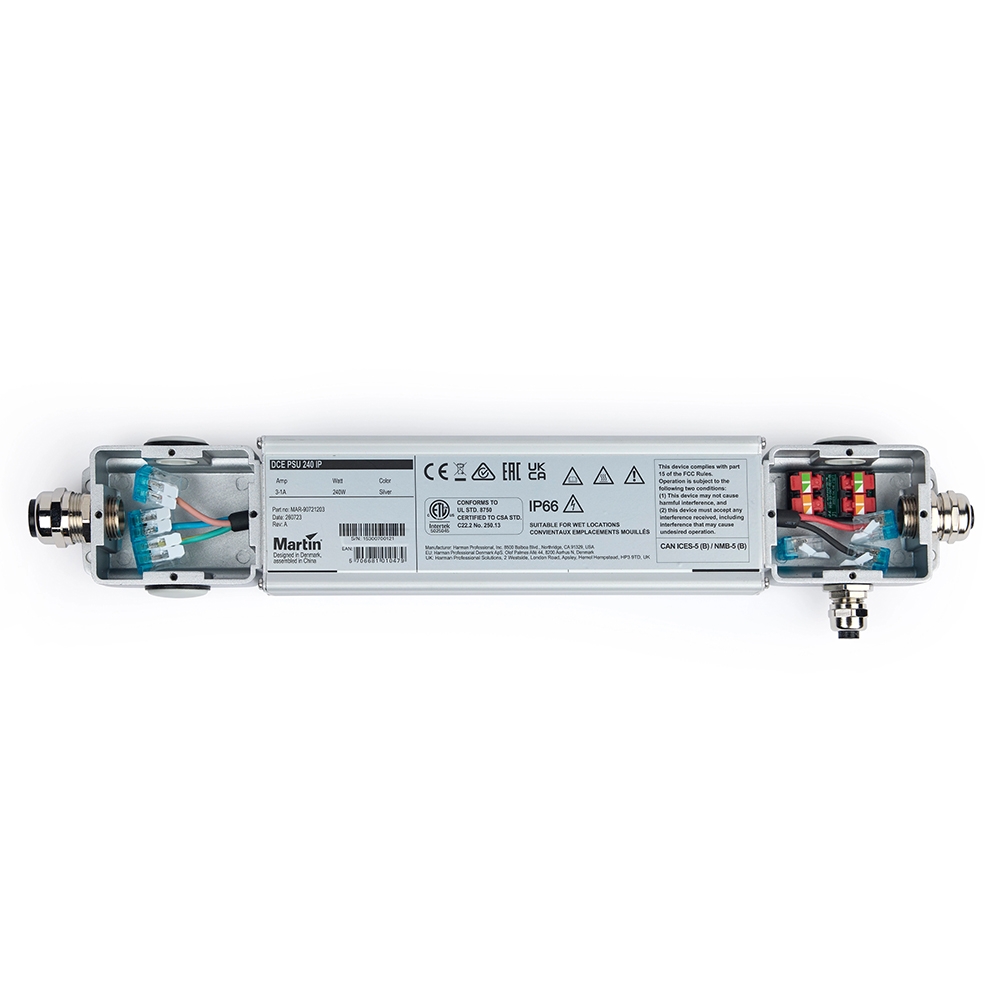

DCE PSU 240 IP sử dụng terminal đấu dây bên trong thiết bị, thuận tiện tùy chỉnh chiều dài cáp theo từng công trình.
Các kết nối chính:
-
AC Power Input: Terminal Block.
-
Ethernet Input: Đầu nối dữ liệu.
-
DC Power Output: Terminal Block.
-
Network Output: Đầu nối dữ liệu trên cùng tuyến Hybrid.

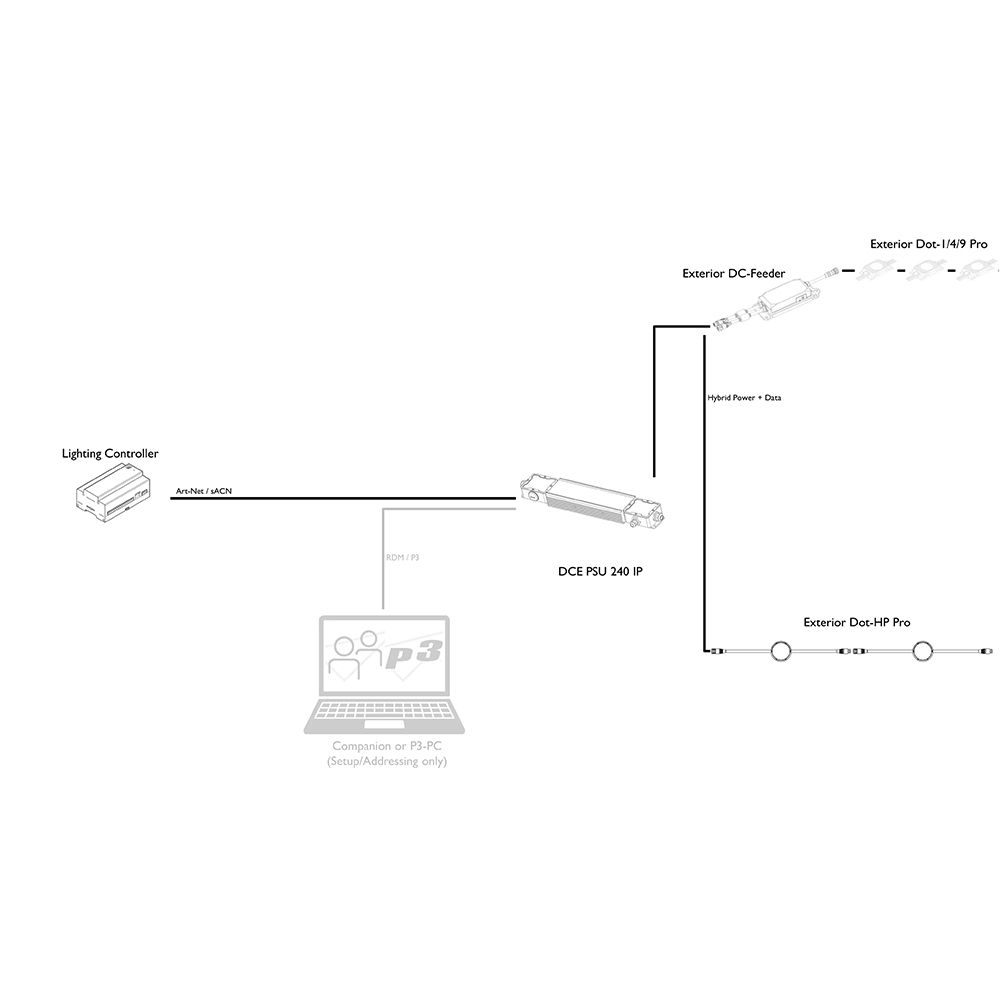

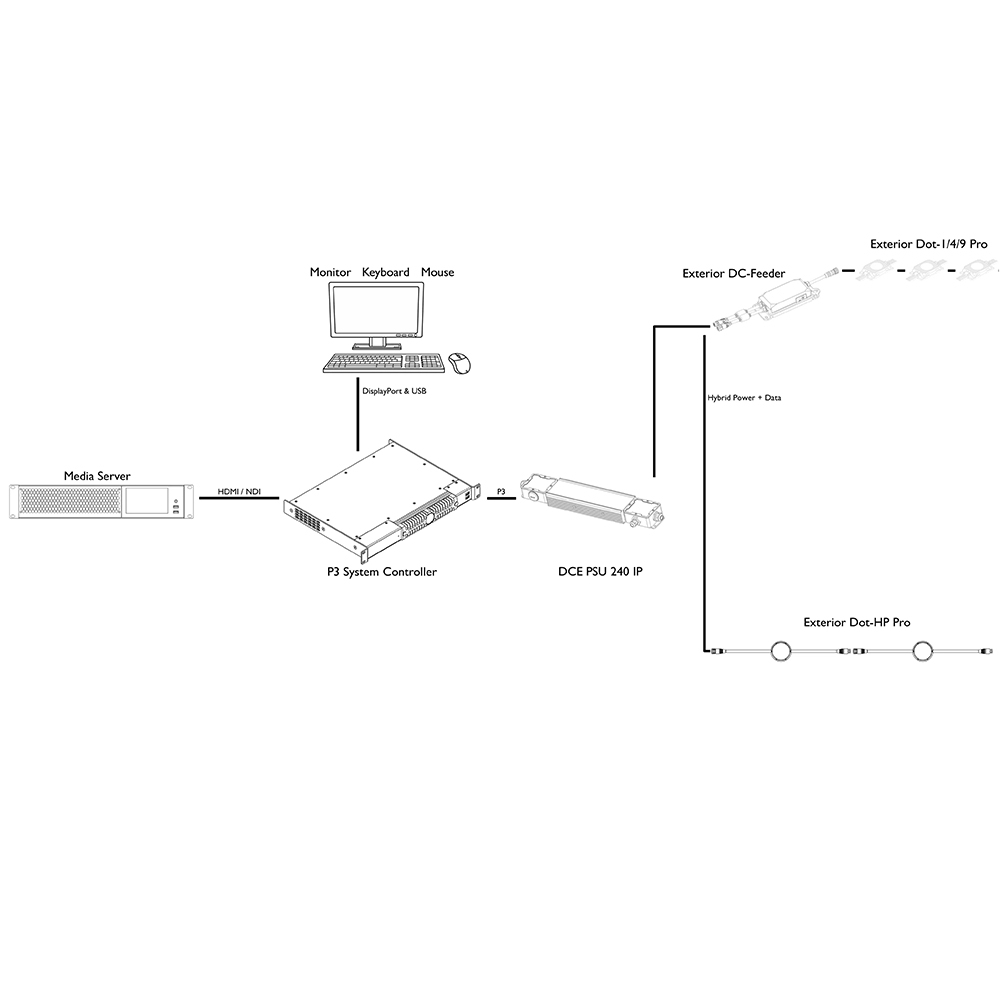

Thiết bị Martin tương thích theo danh mục hãng:
-
VDO Sceptron XB.
-
Exterior Dot-HP Pro.
-
Exterior Dot-1 Pro qua Exterior DC-Feeder.
-
Exterior Dot-4 Pro qua Exterior DC-Feeder.
-
Exterior Dot-9 Pro qua Exterior DC-Feeder.
Cần kiểm tra tổng tải, chuẩn cáp và sơ đồ kết nối theo từng dòng LED trước khi triển khai.
7. Bảng thông số kỹ thuật Martin DCE PSU 240 IP
| Hạng mục | Thông số |
|---|---|
| Tên sản phẩm | DCE PSU 240 IP |
| Thương hiệu | Martin Professional |
| Xuất xứ | |
| Phân loại | Bộ nguồn và dữ liệu Creative LED |
| Điện áp đầu vào | 100–277V AC |
| Tần số | 50/60Hz |
| Điện áp đầu ra | 48V DC |
| Dòng điện đầu ra | 5A |
| Công suất đầu ra | 240W |
| Số đầu ra | 1 Power + Data |
| Dữ liệu Ethernet | 100Mbps |
| Giao thức | Martin P3, Art-Net, sACN |
| Nguồn điện | Nguồn xung tự động |
| Bảo vệ xung điện | 4kV |
| Chuẩn bảo vệ | IP66 |
| Chuẩn vỏ | NEMA Type 4X |
| Chống va đập | IK08 |
| Chống ăn mòn | C5 High |
| Chất liệu | Nhôm anodized |
| Làm mát | Đối lưu tự nhiên |
| Nhiệt độ | -30°C đến +40°C |
| Kiểu đấu nối | Terminal và cable gland |
| Ethernet Thru | Không |
| Quản lý nguồn Full/Half/Hibernation | Không |
| Đèn trạng thái và Test Button | Không |
| Kích thước | 420 × 86 × 39 mm |
| Trọng lượng | 1,6 kg |
| Môi trường | Trong nhà / ngoài trời cố định |
8. Giải pháp cấp nguồn Martin Creative LED tại Việt Nam
Martin DCE PSU 240 IP phù hợp với các công trình LED kiến trúc, mặt dựng tòa nhà và hệ thống Pixel Mapping cần bộ nguồn 48V DC có khả năng bảo vệ môi trường ngoài trời.
Khi thiết kế hệ thống, cần tính công suất LED, độ dài cáp, sụt áp và khả năng tương thích của từng thiết bị.
