Bộ chuyển đổi nguồn và dữ liệu đầu vào cho hệ thống cáp PDE - Martin – PDE BreakIn Cable IP65
Bộ chuyển đổi nguồn và dữ liệu đầu vào cho hệ thống cáp PDE - Martin là phụ kiện kết nối chuyên dụng của Martin Professional, có tên chính hãng PDE BreakIn Cable, được thiết kế để kết hợp nguồn điện AC, tín hiệu DMX và dữ liệu Ethernet thành một đường kết nối PDE Hybrid duy nhất.

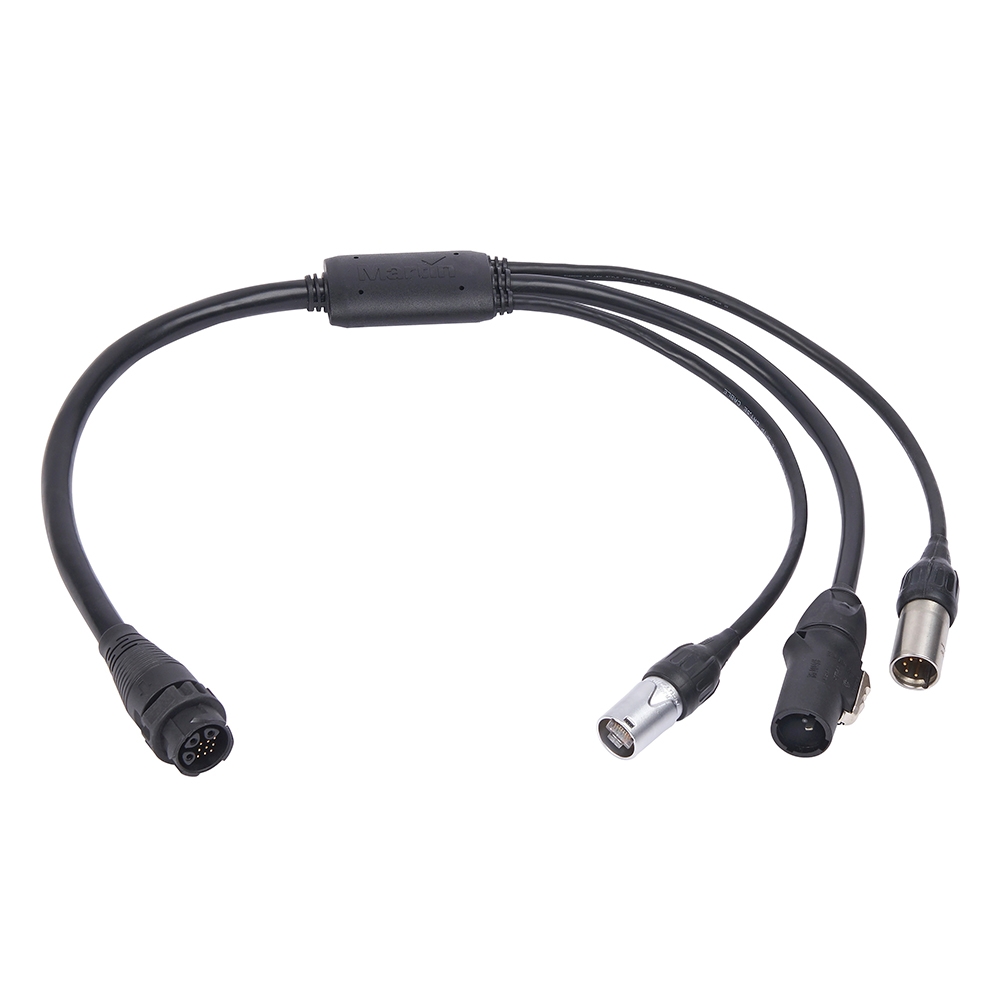

Sản phẩm trang bị ba đầu vào riêng biệt gồm Neutrik powerCON TRUE1 TOP, XLR 5-pin Male TOP và etherCON TOP. Các đường nguồn điện và dữ liệu được đưa tới một đầu PDE Hybrid, giúp kết nối với các thiết bị Martin VDO Atomic và hệ thống Creative LED tương thích.
Với chiều dài 500 mm, cấp bảo vệ IP65 và thiết kế PVC màu đen, Martin PDE BreakIn Cable đáp ứng nhu cầu sử dụng trong nhà và ngoài trời tạm thời. Đây là giải pháp kết nối hữu ích cho sân khấu, concert, liveshow, hệ thống LED hiệu ứng và các đơn vị cho thuê thiết bị ánh sáng chuyên nghiệp.
1. Martin PDE BreakIn Cable – Giải Pháp Kết Hợp Nguồn Và Dữ Liệu Cho Hệ Thống PDE
Martin PDE BreakIn Cable là thành phần phụ kiện trong hệ thống cáp Hybrid PDE của Martin Professional.
Trong các hệ thống chiếu sáng sân khấu, nguồn điện AC, tín hiệu DMX và Ethernet thường được truyền qua những đường cáp riêng biệt.
Đối với các thiết bị sử dụng giao diện Martin PDE, một đầu nối Hybrid có thể truyền đồng thời cả ba thành phần này.
PDE BreakIn Cable có nhiệm vụ hợp nhất các đường kết nối riêng thành một giao diện PDE Hybrid, qua đó đơn giản hóa việc đấu nối thiết bị và tổ chức hệ thống dây cáp.
Đặc điểm nổi bật:
-
Đầu vào nguồn Neutrik powerCON TRUE1 TOP.
-
Đầu vào DMX XLR 5 chân Male TOP.
-
Đầu vào Ethernet etherCON TOP.
-
Đầu ra Martin PDE Hybrid.
-
Truyền nguồn điện và dữ liệu trên cùng hệ thống cáp.
-
Chuẩn bảo vệ IP65.
-
Chiều dài cáp 500 mm.
-
Trọng lượng 325 g.
-
Vỏ và lớp bọc cáp bằng PVC.
-
Tương thích với các thiết bị Martin PDE theo cấu hình của hãng.
-
Hỗ trợ hệ thống ánh sáng trong nhà và ngoài trời tạm thời.
Ứng dụng thực tế:
-
Concert và liveshow.
-
Lễ hội âm nhạc.
-
Sân khấu sự kiện doanh nghiệp.
-
Hệ thống chiếu sáng LED sáng tạo.
-
Martin VDO Atomic Dot.
-
Martin VDO Atomic Bold.
-
Hệ thống ánh sáng hiệu ứng Pixel Mapping.
-
Các dự án cần kết nối thiết bị PDE với hạ tầng điện và dữ liệu có sẵn.
-
Hệ thống cho thuê thiết bị biểu diễn.
-
Sân khấu lưu động cần tháo lắp thường xuyên.
PDE BreakIn Cable phù hợp khi cần đưa ba đường kết nối nguồn và dữ liệu tiêu chuẩn vào một tuyến PDE Hybrid để cấp tới thiết bị Martin tương thích.
2. Ba Đầu Vào Power, DMX, Ethernet – Một Đầu Ra PDE Hybrid
PDE BreakIn Cable được thiết kế để hợp nhất ba đường kết nối thành một đầu ra.
Cấu hình đầu nối:
| Vị trí | Đầu nối | Chức năng |
|---|---|---|
| Power Input | Neutrik powerCON TRUE1 TOP | Nhận nguồn điện AC |
| DMX Input | Neutrik XLR 5-pin Male TOP | Nhận tín hiệu điều khiển DMX |
| Ethernet Input | Neutrik etherCON TOP | Nhận dữ liệu mạng |
| PDE Output | Martin PDE Hybrid | Đưa nguồn, DMX và Ethernet đến thiết bị |
Nguyên lý kết nối
Nguồn điện được đưa vào đầu powerCON TRUE1 TOP, trong khi tín hiệu DMX và Ethernet được kết nối tới các đầu vào tương ứng.
PDE BreakIn Cable dẫn những thành phần này tới đầu PDE Hybrid.
Từ đầu PDE Hybrid, kỹ thuật viên có thể kết nối vào thiết bị Martin hoặc tuyến cáp PDE tương thích.
Sơ đồ kết nối tham khảo:
Nguồn AC → powerCON TRUE1 TOP
Bàn điều khiển DMX → XLR 5-pin Male TOP
Hệ thống Ethernet → etherCON TOP
Ba kết nối trên → PDE BreakIn Cable → PDE Hybrid → Thiết bị Martin tương thích
Lợi ích của cấu hình này
-
Đơn giản hóa kết nối đầu vào hệ PDE.
-
Tận dụng hạ tầng nguồn điện và DMX hiện có.
-
Hỗ trợ đưa Ethernet vào cùng tuyến cáp thiết bị.
-
Thuận tiện tổ chức hệ thống cáp sân khấu.
-
Giảm số loại cáp cần kéo riêng ở đoạn PDE sau bộ chuyển đổi.
-
Hỗ trợ triển khai hệ thống Martin VDO Atomic.
Lưu ý quan trọng
PDE BreakIn Cable không tạo ra ba nguồn tín hiệu mới.
Thiết bị chỉ dẫn các tín hiệu và nguồn điện có sẵn đến đầu nối tương ứng của hệ PDE.
Do đó, việc sử dụng đúng cáp nguồn, tín hiệu DMX và Ethernet vẫn là yêu cầu bắt buộc.
3. Đầu Vào Nguồn powerCON TRUE1 TOP – Kết Nối AC Chuyên Dụng
PDE BreakIn Cable trang bị đầu nguồn Neutrik powerCON TRUE1 TOP.
Đây là đầu nối thường được sử dụng trong những hệ thống chiếu sáng biểu diễn chuyên nghiệp.
Thông số nguồn điện:
-
Đầu nối: Neutrik powerCON TRUE1 TOP.
-
Điện áp danh định: 100–240V AC.
-
Tần số: 50/60Hz.
-
Cấp bảo vệ đầu nối: IP65 khi kết nối đúng quy cách.
Vai trò của đầu vào nguồn
Nguồn điện AC được đưa tới PDE BreakIn Cable thông qua powerCON TRUE1 TOP.
Sau đó, đường điện được dẫn qua kết cấu cáp tới đầu PDE Hybrid, phục vụ thiết bị kết nối tương thích.
Ưu điểm khi sử dụng:
-
Tương thích với hệ thống cáp nguồn TRUE1 của Martin.
-
Cơ chế đầu nối phù hợp với các ứng dụng sân khấu.
-
Thuận tiện tháo lắp trong hệ thống cho thuê thiết bị.
-
Hỗ trợ cấu hình nguồn điện có bảo vệ môi trường.
Phân biệt với bộ cấp nguồn
PDE BreakIn Cable không phải thiết bị chuyển đổi AC sang DC, không có mạch nguồn độc lập và không có chức năng nâng công suất.
Điện áp đưa ra đầu PDE phụ thuộc nguồn AC được kết nối ở đầu vào.
Các yếu tố cần kiểm tra khi đấu nối:
-
Điện áp cho phép của thiết bị nhận.
-
Tổng công suất trên đường nguồn.
-
Dòng điện tối đa của tuyến cáp và đầu nối.
-
Tình trạng tiếp địa.
-
Thiết bị bảo vệ quá tải và ngắn mạch.
-
Cấp bảo vệ của các đầu nối trong môi trường thực tế.
Đặc biệt, dải điện áp danh định 100–240V AC của cáp không có nghĩa mọi thiết bị PDE đều hỗ trợ toàn bộ dải điện áp này.
4. Đầu Vào DMX XLR 5 Chân – Kết Nối Bàn Điều Khiển Ánh Sáng
PDE BreakIn Cable sử dụng đầu DMX Input loại Neutrik XLR 5-pin Male TOP.
Đây là đầu nối tương thích với hệ thống DMX512 sử dụng chuẩn XLR 5 chân.
Cấu hình:
-
Loại kết nối: DMX Input.
-
Đầu nối: Neutrik XLR 5 chân.
-
Giới tính đầu nối: Male.
-
Cấp bảo vệ: IP65 trong cấu hình kết nối phù hợp.
Chức năng DMX Input
Tín hiệu DMX được đưa từ bàn điều khiển hoặc thiết bị phân phối tín hiệu đến đầu XLR trên PDE BreakIn Cable.
Từ đó, đường DMX tiếp tục đi vào hệ thống PDE Hybrid.
Cấu hình này cho phép các thiết bị có đầu nối PDE tương thích hoạt động với hệ thống điều khiển DMX thông thường.
Ứng dụng:
-
Kết nối bàn ánh sáng DMX với hệ Martin VDO Atomic.
-
Đưa tín hiệu từ DMX Splitter đến thiết bị PDE.
-
Tích hợp đèn PDE với hệ thống sân khấu hiện có.
-
Phục vụ hệ thống LED hiệu ứng sử dụng DMX.
Lưu ý về tín hiệu DMX
PDE BreakIn Cable không có bộ xử lý hay khuếch đại DMX độc lập.
Cáp không thực hiện các chức năng:
-
Tạo địa chỉ DMX.
-
Chuyển đổi Art-Net thành DMX.
-
Khuếch đại tín hiệu DMX.
-
Cách ly điện giữa nhiều nhánh DMX.
-
Phân phối tín hiệu sang nhiều cổng độc lập.
Nếu hệ thống cần chia nhiều nhánh hoặc tái tạo tín hiệu, kỹ thuật viên phải sử dụng thiết bị DMX Splitter hoặc giải pháp phân phối chuyên dụng phù hợp.
Đồng thời, cần kiểm tra số thiết bị, chiều dài dây, địa chỉ DMX và phương án kết thúc tuyến theo tài liệu Martin.
5. Đầu Vào Ethernet etherCON TOP – Kết Nối Hệ Thống Dữ Liệu Mạng
Ngoài nguồn AC và DMX, PDE BreakIn Cable còn tích hợp đầu vào Ethernet sử dụng Neutrik etherCON TOP.
Đây là khác biệt quan trọng giữa PDE BreakIn Cable và PDE BreakInOut Cable.
Thông số Ethernet:
-
Đầu nối: Neutrik etherCON TOP.
-
Chức năng: Ethernet Input.
-
Cấp bảo vệ: IP65 khi kết nối đúng quy cách.
Vai trò của Ethernet Input
Đầu etherCON cho phép đưa đường dữ liệu mạng vào tuyến PDE Hybrid, hỗ trợ các thiết bị Martin có khả năng nhận dữ liệu mạng tương thích.
Việc tích hợp đường Ethernet trong cùng hệ cáp PDE giúp kỹ thuật viên bố trí nguồn và dữ liệu tập trung.
Ứng dụng:
-
Đưa dữ liệu mạng vào hệ thống Creative LED.
-
Kết nối hạ tầng Ethernet với thiết bị PDE.
-
Phục vụ cấu hình điều khiển qua mạng được thiết bị hỗ trợ.
-
Hỗ trợ triển khai hệ thống sân khấu có nhiều thiết bị LED.
Điểm cần phân biệt
PDE BreakIn Cable không phải Ethernet Switch hay thiết bị chuyển đổi giao thức.
Cáp không tự tạo hoặc chuyển đổi:
-
Art-Net.
-
sACN.
-
Martin P3.
-
DMX từ Ethernet.
-
Nội dung Video Mapping.
Cáp chỉ cung cấp đường kết nối vật lý cho tín hiệu Ethernet đã được truyền từ thiết bị nguồn.
Khả năng xử lý các giao thức cụ thể phụ thuộc bộ điều khiển trung tâm và thiết bị nhận, không phải bản thân PDE BreakIn Cable.
6. Chuẩn IP65 – Thiết Kế PVC Cho Trong Nhà Và Ngoài Trời Tạm Thời
PDE BreakIn Cable có thiết kế phù hợp với những hệ thống biểu diễn yêu cầu đầu nối bền chắc và khả năng bảo vệ khỏi bụi, nước.
Thông số cơ khí:
-
Chiều dài: 500 mm.
-
Trọng lượng: 325 g.
-
Vật liệu vỏ: PVC.
-
Lớp bọc cáp: PVC.
-
Màu sắc: Đen.
-
Cấp bảo vệ: IP65.
Ý nghĩa cấp bảo vệ IP65
IP65 thể hiện mức bảo vệ chống bụi và tia nước theo điều kiện thử nghiệm tiêu chuẩn.
Martin công bố PDE BreakIn Cable sử dụng được trong nhà hoặc ngoài trời tạm thời.
Đối với hệ thống sân khấu ngoài trời, khả năng bảo vệ kết nối giúp hạn chế nguy cơ xâm nhập nước tại các mối ghép khi được lắp đặt đúng yêu cầu.
Điều kiện để duy trì cấp bảo vệ
-
Ghép đầu nối với đối tác tương thích.
-
Bảo vệ những đầu nối chưa sử dụng.
-
Đi cáp tránh nước chảy trực tiếp vào mối nối.
-
Không để đầu nối trong vị trí có nguy cơ ngập nước.
-
Cố định cáp để tránh lực kéo lên các đầu nối.
-
Kiểm tra lớp bọc PVC trước khi lắp đặt.
Cấp bảo vệ IP65 của cáp không bảo đảm toàn bộ hệ thống đạt IP65 nếu có những đầu nối hoặc thiết bị khác không đáp ứng yêu cầu tương ứng.
Nhiệt độ môi trường
Martin công bố:
-
Nhiệt độ tối thiểu: -15°C.
-
Nhiệt độ tối đa: +75°C.
Các giới hạn trên áp dụng cho phụ kiện cáp, không phải giới hạn hoạt động của tất cả thiết bị LED kết nối.
Khả năng Hot Plugging
Theo Martin, các kết nối của PDE BreakIn Cable có khả năng hỗ trợ Hot Plugging.
Tuy nhiên, điều này không thay thế các quy trình an toàn điện. Khi thao tác với hệ thống mang điện AC, cần thực hiện theo hướng dẫn nhà sản xuất và quy định an toàn kỹ thuật.
Tuân thủ môi trường
Sản phẩm được công bố tuân thủ các quy định RoHS và REACH.
7. Bảng Tổng Hợp Thông Số Kỹ Thuật Martin PDE BreakIn Cable
| Hạng mục | Thông số kỹ thuật |
|---|---|
| Tên sản phẩm | Bộ chuyển đổi nguồn và dữ liệu đầu vào cho hệ thống cáp PDE - Martin |
| Mã sản phẩm | PDE BreakIn Cable |
| Thương hiệu | Martin Professional – Martin by HARMAN |
| Xuất xứ | |
| Phân loại | Cáp kết hợp nguồn và dữ liệu đầu vào |
| Hệ thống kết nối | Martin PDE Hybrid |
| Chức năng chính | Power + DMX + Ethernet → PDE |
| Số đầu vào | 3 |
| Số đầu ra | 1 |
| Đầu vào nguồn điện | Neutrik powerCON TRUE1 TOP |
| Đầu vào DMX | Neutrik XLR 5-pin Male TOP |
| Đầu vào Ethernet | Neutrik etherCON TOP |
| Đầu ra nguồn và dữ liệu | Martin PDE Hybrid |
| Đường điện tại đầu PDE | AC Power |
| Đường điều khiển tại đầu PDE | DMX |
| Đường mạng tại đầu PDE | Ethernet |
| Điện áp danh định | 100–240V AC |
| Tần số | 50/60Hz |
| Cấp bảo vệ cáp | IP65 |
| Đầu nối powerCON TRUE1 TOP | IP65 |
| Đầu nối XLR 5-pin TOP | IP65 |
| Đầu nối etherCON TOP | IP65 |
| Đầu nối PDE Hybrid | IP65 |
| Nguồn cấp độc lập | Không |
| Chuyển đổi điện áp | Không |
| Tạo tín hiệu DMX | Không |
| DMX Splitter chủ động | Không |
| Ethernet Switch | Không |
| Chuyển đổi Art-Net/sACN sang DMX | Không |
| Video Mapping tích hợp | Không |
| Kết nối khi có điện | Hỗ trợ Hot Plugging theo công bố |
| Nhiệt độ môi trường tối thiểu | -15°C |
| Nhiệt độ môi trường tối đa | +75°C |
| Môi trường sử dụng | Trong nhà / ngoài trời tạm thời |
| Hướng lắp đặt | Linh hoạt |
| Vật liệu vỏ | PVC |
| Lớp bọc cáp | PVC |
| Màu sắc | Đen |
| Chiều dài | 500 mm |
| Chiều dài quy đổi | 19,7 inch |
| Trọng lượng | 325 g |
| Tuân thủ RoHS | Có |
| Tuân thủ REACH | Có |
| Mã đặt hàng | MAR-91700000 |
| Bản vẽ kỹ thuật | Revision B, tháng 04/2022 |
| Hướng dẫn liên quan | PDE Junction Box & PDE BreakIn/Out Cable User Guide |
Bảng cấu hình kết nối
| Vị trí | Đầu nối | Chức năng |
|---|---|---|
| Power Input | powerCON TRUE1 TOP | Nhận nguồn AC |
| DMX Input | XLR 5-pin Male TOP | Nhận tín hiệu DMX |
| Ethernet Input | etherCON TOP | Nhận dữ liệu Ethernet |
| Output | PDE Hybrid | Đưa nguồn và dữ liệu đến hệ PDE |
Bảng thông số cơ khí và môi trường
| Thông số | Giá trị |
|---|---|
| Chiều dài | 500 mm |
| Trọng lượng | 325 g |
| Vỏ và bọc cáp | PVC |
| Màu | Đen |
| Cấp bảo vệ | IP65 |
| Nhiệt độ | -15°C đến +75°C |
| Môi trường | Trong nhà / ngoài trời tạm thời |
Các sản phẩm Martin liên quan
| Sản phẩm | Ứng dụng |
|---|---|
| VDO Atomic Dot CLD | Thiết bị LED Creative dùng hệ PDE |
| VDO Atomic Dot WRM | Thiết bị LED Creative dùng hệ PDE |
| VDO Atomic Bold | Thiết bị LED Creative dùng hệ PDE |
| PDE Junction Box | Phụ kiện kết nối và phân phối |
| PDE BreakInOut Cable | Phương án Power + DMX In/Thru |
| PDE BreakOut Cable | Tách kết nối PDE thành các đầu ra riêng |
Các sản phẩm trong bảng là những thiết bị thuộc cùng hệ sinh thái Martin. Khả năng kết nối phải được đối chiếu theo từng thiết bị, giới hạn điện và sơ đồ PDE thực tế.
Lưu ý khi thiết kế hệ thống
PDE BreakIn Cable có nhiệm vụ kết hợp các đường nguồn và dữ liệu về một đầu PDE Hybrid. Thiết bị không tăng công suất nguồn, không khuếch đại Ethernet hoặc DMX và không chuyển đổi giao thức.
Khi triển khai hệ thống, cần tính toán tổng tải điện, khoảng cách truyền dữ liệu và lựa chọn cáp PDE có tiết diện, đầu nối, tiêu chuẩn môi trường phù hợp.
8. Tư Vấn Và Cung Cấp PDE BreakIn Cable - Martin Tại Việt Nam
Khách hàng có nhu cầu tìm hiểu hoặc đặt mua Bộ chuyển đổi nguồn và dữ liệu đầu vào cho hệ thống cáp PDE - Martin có thể liên hệ:
CÔNG TY TNHH ĐÈN SÂN KHẤU ÁNH SÁNG HOÀNG LONG
-
Mã số thuế: 0109886629
-
Địa chỉ: Số nhà 167, Ngõ 245 Phố Định Công, Phường Định Công, Hà Nội, Việt Nam
-
Điện thoại: 0327 383 363
-
Email: anhsanghoanglong.kinhdoanh@gmail.com – anhsanghoanglong@gmail.com
-
Website: https://anhsanghoanglong.com
Ánh Sáng Hoàng Long tư vấn các giải pháp kết nối và điều khiển ánh sáng sân khấu chuyên nghiệp, hỗ trợ khách hàng lựa chọn Martin PDE BreakIn Cable, PDE BreakOut Cable, hệ thống cáp PDE Hybrid, đầu nối nguồn TRUE1, tín hiệu DMX và Ethernet cho các thiết bị Martin VDO Atomic và những hệ thống Creative LED tương thích.
