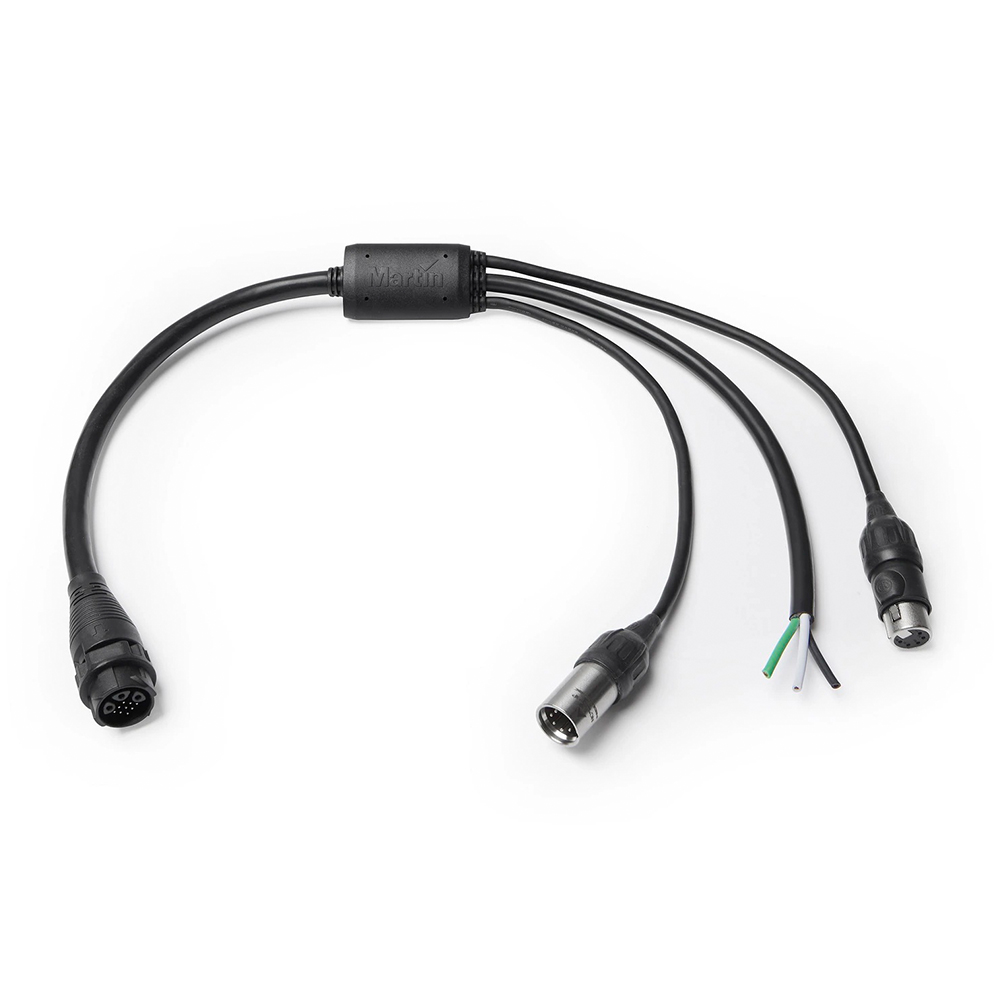

Bộ chuyển đổi nguồn đầu vào và DMX In/Thru dành cho các thiết bị có đầu nối PDE - Martin
Bộ chuyển đổi nguồn đầu vào và DMX In/Thru dành cho các thiết bị có đầu nối PDE - Martin là phụ kiện kết nối chuyên dụng của Martin Professional, được thiết kế để đưa nguồn điện AC và tín hiệu điều khiển DMX vào các thiết bị chiếu sáng sử dụng đầu nối PDE Hybrid. Martin PDE BreakInOut Cable được trang bị một dây đầu vào nguồn điện để đầu trần, một đầu nối DMX Input XLR 5 chân đực, một đầu DMX Thru XLR 5 chân cái và một đầu PDE Hybrid để kết nối trực tiếp với thiết bị. Thiết kế này cho phép sử dụng hệ thống DMX truyền thống mà không cần đường truyền Ethernet riêng.
Với chiều dài 500 mm, trọng lượng 325 g và cấp bảo vệ IP65, cáp PDE BreakInOut phù hợp cho các hệ thống LED Martin trong nhà hoặc ngoài trời tạm thời. Đây là giải pháp hữu ích cho đơn vị tổ chức sự kiện, nhà thầu sân khấu, kỹ thuật viên ánh sáng và những hệ thống sử dụng thiết bị Martin VDO Atomic.
1. Martin PDE BreakInOut Cable – Phụ Kiện Kết Nối Cho Hệ Thống LED PDE
Martin PDE BreakInOut Cable thuộc nhóm phụ kiện hạ tầng PDE System, được thiết kế để đơn giản hóa kết nối nguồn điện và tín hiệu điều khiển cho các thiết bị Martin sử dụng đầu nối PDE Hybrid.
Trong hệ thống LED sân khấu, đầu nối PDE cho phép kết hợp nhiều đường kết nối trong một giao diện Hybrid. Tuy nhiên, không phải hệ thống điều khiển nào cũng cần sử dụng đầy đủ Ethernet hoặc các chức năng dữ liệu mạng.
Đối với những chương trình vận hành bằng DMX512 thông thường, PDE BreakInOut Cable cung cấp phương án kết nối phù hợp hơn với hệ thống cáp và bàn điều khiển truyền thống.
Đặc điểm nổi bật:
-
Chuyển đổi nguồn AC và DMX sang đầu PDE Hybrid.
-
Dây nguồn đầu trần để lựa chọn đầu nối nguồn theo hệ thống.
-
Đầu DMX Input XLR 5 chân.
-
Đầu DMX Thru XLR 5 chân.
-
Hỗ trợ đấu nối tiếp tín hiệu DMX.
-
Đầu nối Neutrik TOP có cấp bảo vệ IP65.
-
Cáp dài 500 mm.
-
Trọng lượng 325 g.
-
Thiết kế PVC màu đen.
-
Sử dụng trong nhà hoặc ngoài trời tạm thời.
-
Mã đặt hàng chính hãng MAR-91700003.
Ứng dụng thực tế:
-
Hệ thống Martin VDO Atomic.
-
Sân khấu concert và liveshow.
-
Lễ hội âm nhạc.
-
Sự kiện doanh nghiệp.
-
Hệ thống LED hiệu ứng.
-
Các cụm đèn LED điều khiển bằng DMX.
-
Hệ thống cho thuê thiết bị ánh sáng.
-
Dự án nâng cấp thiết bị Martin PDE vào hạ tầng DMX hiện có.
PDE BreakInOut Cable đặc biệt hữu ích khi cần chuyển từ kết nối DMX XLR truyền thống sang giao diện PDE Hybrid trên thiết bị Martin tương thích.
2. Kết Hợp Nguồn AC Và DMX Qua Đầu Nối Martin PDE Hybrid
Một trong những chức năng quan trọng nhất của PDE BreakInOut Cable là đưa nguồn điện AC và dữ liệu DMX từ các đường kết nối riêng biệt vào một đầu nối PDE Hybrid.
Các kết nối trên cáp:
| Thành phần | Chức năng |
|---|---|
| Bare Power Cable | Nhận nguồn điện AC |
| XLR 5-pin Male TOP | Nhận tín hiệu DMX Input |
| XLR 5-pin Female TOP | Truyền tín hiệu DMX Thru |
| PDE Hybrid Connector | Đưa nguồn AC và DMX đến thiết bị |
Nguyên lý kết nối
Khi lắp đặt, kỹ thuật viên kết nối dây đầu vào nguồn với hệ thống cấp điện phù hợp, đưa tín hiệu DMX từ bàn điều khiển vào đầu XLR 5 chân Male TOP, sau đó kết nối đầu PDE Hybrid với thiết bị Martin.
Tín hiệu DMX có thể tiếp tục đi ra đầu XLR 5 chân Female TOP để kết nối sang một thiết bị khác.
Sơ đồ nguyên lý:
Nguồn AC → Dây nguồn đầu trần
Bàn điều khiển DMX → XLR 5-pin Male
Nguồn AC + DMX → PDE Hybrid → Đèn Martin tương thích
DMX Thru XLR 5-pin Female → DMX Input của thiết bị tiếp theo
Lợi ích:
-
Dễ tích hợp thiết bị PDE vào hệ thống DMX có sẵn.
-
Giảm nhu cầu sử dụng nhiều loại bộ chuyển đổi riêng lẻ.
-
Thuận tiện khi bảo trì hoặc thay đổi bố trí đèn.
-
Hỗ trợ nối tiếp DMX bằng đầu XLR tiêu chuẩn.
-
Tạo phương án kết nối linh hoạt cho các hệ thống sân khấu.
Cần lưu ý đầu PDE Hybrid trong cấu hình này truyền nguồn điện và DMX, không phải đầu ra Ethernet riêng.
3. DMX Input Và DMX Thru – Kết Nối Nối Tiếp Thiết Bị
PDE BreakInOut Cable sử dụng hai đầu nối XLR 5 chân Neutrik TOP để phục vụ hệ thống DMX.
Đầu vào DMX Input:
-
Loại đầu nối: XLR 5 chân đực.
-
Dòng đầu nối: Neutrik TOP.
-
Chức năng: Nhận tín hiệu DMX từ bộ điều khiển hoặc thiết bị trước đó.
-
Cấp bảo vệ: IP65 theo cấu hình kết nối phù hợp.
Đầu DMX Thru:
-
Loại đầu nối: XLR 5 chân cái.
-
Dòng đầu nối: Neutrik TOP.
-
Chức năng: Truyền tiếp tín hiệu DMX sang thiết bị khác.
-
Cấp bảo vệ: IP65 theo cấu hình kết nối phù hợp.
Khả năng Daisy Chain
Các đầu DMX In/Thru cho phép nối tiếp nhiều thiết bị trong cùng một tuyến DMX.
Điều này phù hợp với các sân khấu sử dụng nhiều thiết bị Martin VDO Atomic và các đèn tương thích.
Lưu ý về DMX Thru
DMX Thru trên PDE BreakInOut Cable không đồng nghĩa với bộ chia tín hiệu DMX nhiều nhánh có khả năng cách ly điện hoặc tái tạo tín hiệu.
Khi thiết kế hệ thống cần tính toán:
-
Số lượng thiết bị trên tuyến DMX.
-
Chiều dài và chất lượng cáp.
-
Cấu trúc Daisy Chain.
-
Điện trở kết thúc tuyến DMX.
-
Địa chỉ DMX và số kênh sử dụng.
-
Các quy định kết nối theo User Manual thiết bị.
Đặc biệt, Martin hướng dẫn không sử dụng đầu PDE Female trên bộ đèn để nối tiếp nguồn và DMX khi đang sử dụng cấu hình PDE BreakInOut Cable. Tín hiệu DMX nối tiếp được lấy từ đầu XLR Female TOP trên cáp chuyển đổi.
4. Dây Nguồn Đầu Trần – Linh Hoạt Lựa Chọn Đầu Nối AC
PDE BreakInOut Cable sử dụng dây nguồn đầu trần (Bare Cable), cho phép kỹ thuật viên lắp đầu nối nguồn phù hợp với hạ tầng điện của hệ thống.
Đây là đặc điểm khác biệt so với các bộ cáp chuyển đổi dùng sẵn đầu powerCON TRUE1.
Thông số nguồn điện:
-
Dải điện áp danh định: 100–240V AC.
-
Tần số: 50/60Hz.
-
Đầu vào: Dây điện đầu trần.
-
Đầu ra: Đầu PDE Hybrid kết hợp nguồn và DMX.
Lợi ích của dây nguồn đầu trần
-
Có thể lựa chọn đầu cắm nguồn phù hợp.
-
Linh hoạt theo phương án tủ điện và hệ thống phân phối nguồn.
-
Thuận tiện cho các cấu hình sân khấu khác nhau.
-
Tương thích với những thiết kế điện sử dụng chuẩn đầu nối phù hợp.
An toàn lắp đặt
Vì đầu vào nguồn chưa lắp sẵn phích cắm, việc hoàn thiện cần được thực hiện bởi kỹ thuật viên điện đủ năng lực.
Các yêu cầu quan trọng bao gồm:
-
Đấu đúng dây nguồn và dây tiếp địa.
-
Chọn đầu nối phù hợp điện áp, dòng điện và môi trường.
-
Bảo đảm chống kéo tuột cáp.
-
Bảo đảm cấp bảo vệ môi trường của mối nối.
-
Ngắt nguồn trước khi thi công đấu dây.
-
Tuân thủ sơ đồ đấu nối của Martin.
-
Không đấu trực tiếp đầu dây trần chưa được bảo vệ vào nguồn điện.
Lưu ý: Khả năng tương thích điện 100–240V AC của cáp không có nghĩa mọi thiết bị PDE đều có thể sử dụng toàn bộ dải điện áp này. Phải kiểm tra thông số điện của đèn được kết nối.
5. Chuẩn Bảo Vệ IP65 – Sử Dụng Trong Nhà Và Ngoài Trời Tạm Thời
Martin PDE BreakInOut Cable được thiết kế với cấp bảo vệ IP65, phù hợp những ứng dụng sân khấu cần độ bền của kết nối.
Các thông số bảo vệ:
-
Cấp bảo vệ: IP65.
-
Vật liệu vỏ: PVC.
-
Lớp bọc cáp: PVC.
-
Màu sắc: Đen.
-
Môi trường lắp đặt: Trong nhà hoặc ngoài trời tạm thời.
-
Hướng lắp đặt: Linh hoạt.
Ý nghĩa IP65
IP65 thể hiện khả năng bảo vệ chống bụi và tia nước theo phép thử tiêu chuẩn tương ứng.
Tính năng này giúp sản phẩm phù hợp với những chương trình ngoài trời tạm thời khi các đầu nối được ghép với đối tác tương thích và toàn bộ đường điện được lắp đặt đúng yêu cầu.
Điều kiện quan trọng
Khả năng chống nước của cáp không tự động bảo đảm toàn bộ hệ thống đạt IP65.
Nếu đầu nối nguồn lắp thêm không đạt chuẩn môi trường tương ứng, hoặc các đầu nối chưa sử dụng không được bảo vệ, cấp bảo vệ toàn bộ hệ thống có thể bị ảnh hưởng.
Phạm vi sử dụng
-
Concert ngoài trời tạm thời.
-
Lễ hội âm nhạc.
-
Sân khấu biểu diễn lưu động.
-
Hệ thống LED sự kiện.
-
Các dự án cần đấu nối và tháo lắp thường xuyên.
PDE BreakInOut Cable không được nhà sản xuất chỉ định là giải pháp lắp đặt ngoài trời cố định vĩnh viễn.
6. Thiết Kế Cơ Khí, Nhiệt Độ Hoạt Động Và Thiết Bị Tương Thích
PDE BreakInOut Cable có cấu trúc nhỏ gọn nhằm thuận tiện khi đấu nối trực tiếp gần thiết bị chiếu sáng.
Thông số cơ khí:
-
Chiều dài cáp: 500 mm.
-
Trọng lượng: 325 g.
-
Vật liệu: PVC.
-
Màu: Đen.
-
Cấp bảo vệ: IP65.
Dải nhiệt độ môi trường:
-
Nhiệt độ tối thiểu: -15°C.
-
Nhiệt độ tối đa: +75°C.
Các giá trị trên là thông số môi trường của cáp, không thay thế giới hạn nhiệt độ hoạt động riêng của đèn.
Khả năng Hot Plugging
Martin công bố các kết nối hỗ trợ Hot Plugging. Tuy nhiên, khi hoàn thiện đầu dây nguồn trần hoặc bảo trì điện, kỹ thuật viên vẫn phải thực hiện đúng quy trình an toàn và ngắt nguồn theo hướng dẫn.
Các thiết bị Martin liên quan
Trong hệ PDE, Martin liệt kê các sản phẩm:
-
VDO Atomic Dot CLD.
-
VDO Atomic Dot WRM.
-
VDO Atomic Bold.
-
PDE BreakIn Cable.
-
PDE BreakOut Cable.
-
PDE Junction Box.
Khả năng tương thích thực tế phải kiểm tra theo loại đầu nối, phương thức điều khiển và tài liệu kỹ thuật của từng thiết bị.
Khác biệt với các phụ kiện PDE khác
| Sản phẩm | Chức năng |
|---|---|
| PDE BreakInOut Cable | Đưa nguồn AC và DMX vào PDE, đồng thời có DMX Thru |
| PDE BreakIn Cable | Đưa nguồn AC, DMX và Ethernet vào PDE |
| PDE BreakOut Cable | Tách nguồn AC, DMX và Ethernet từ PDE |
| PDE Junction Box | Phân phối hoặc kết nối hệ PDE theo loại hộp |
Việc chọn đúng phụ kiện giúp tránh sử dụng nhầm đầu nối và sai phương thức điều khiển trong hệ thống.
7. Bảng Tổng Hợp Thông Số Kỹ Thuật Martin PDE BreakInOut Cable
| Hạng mục | Thông số kỹ thuật |
|---|---|
| Tên sản phẩm | Bộ chuyển đổi nguồn đầu vào và DMX In/Thru dành cho các thiết bị có đầu nối PDE - Martin |
| Mã sản phẩm | PDE BreakInOut Cable |
| Thương hiệu | Martin Professional – Martin by HARMAN |
| Xuất xứ | |
| Phân loại | Cáp chuyển đổi nguồn và dữ liệu DMX |
| Hệ thống tương thích | Martin PDE Hybrid |
| Chức năng chính | Power Input + DMX Input/Thru |
| Kết nối nguồn đầu vào | Dây đầu trần |
| Đầu DMX Input | Neutrik XLR 5-pin Male TOP |
| Đầu DMX Thru | Neutrik XLR 5-pin Female TOP |
| Đầu ra thiết bị | Martin PDE Hybrid |
| Dữ liệu tại đầu PDE | DMX |
| Điện nguồn tại đầu PDE | AC |
| Đầu Ethernet riêng | Không |
| Hỗ trợ Art-Net/sACN trực tiếp | Không |
| Kết nối nối tiếp DMX | Có, thông qua XLR Female TOP |
| DMX Splitter chủ động | Không |
| Bộ cấp nguồn độc lập | Không |
| Điện áp danh định | 100–240V AC |
| Tần số | 50/60Hz |
| Cấp bảo vệ | IP65 |
| Đầu nối XLR | Neutrik TOP, IP65 |
| Đầu nối PDE | IP65 |
| Hot Plugging | Các kết nối được công bố hỗ trợ |
| Chất liệu vỏ | PVC |
| Vỏ bọc cáp | PVC |
| Màu | Đen |
| Chiều dài | 500 mm |
| Chiều dài quy đổi | 19,7 inch |
| Trọng lượng | 325 g |
| Nhiệt độ môi trường tối thiểu | -15°C |
| Nhiệt độ môi trường tối đa | +75°C |
| Môi trường lắp đặt | Trong nhà / ngoài trời tạm thời |
| Hướng lắp đặt | Mọi hướng phù hợp |
| RoHS | Tuân thủ |
| REACH | Tuân thủ |
| Mã đặt hàng Martin | MAR-91700003 |
| Bản vẽ sản phẩm | Revision A, tháng 04/2022 |
| User Guide liên quan | PDE Junction Box & PDE BreakIn/Out Cable, Revision B, tháng 04/2022 |
Bảng cấu hình đầu nối
| Vị trí | Đầu nối | Chức năng |
|---|---|---|
| Power Input | Bare Cable | Nhận nguồn AC |
| DMX Input | XLR 5-pin Male TOP | Nhận DMX |
| DMX Thru | XLR 5-pin Female TOP | Nối tiếp DMX |
| Output | PDE Hybrid | Đưa nguồn và DMX vào thiết bị |
Bảng thông số điện và môi trường
| Hạng mục | Giá trị |
|---|---|
| Điện áp | 100–240V AC |
| Tần số | 50/60Hz |
| Cấp bảo vệ | IP65 |
| Nhiệt độ tối thiểu | -15°C |
| Nhiệt độ tối đa | +75°C |
| Môi trường | Trong nhà / ngoài trời tạm thời |
Lưu ý khi triển khai
PDE BreakInOut Cable cung cấp giao diện kết nối nguồn và DMX cho thiết bị, không có chức năng cấp thêm công suất, tạo tín hiệu DMX hoặc chuyển đổi dữ liệu Ethernet.
Kỹ thuật viên cần kiểm tra tải điện, đầu nối, hướng truyền tín hiệu và điều kiện lắp đặt của từng thiết bị trước khi đưa hệ thống vào vận hành.
