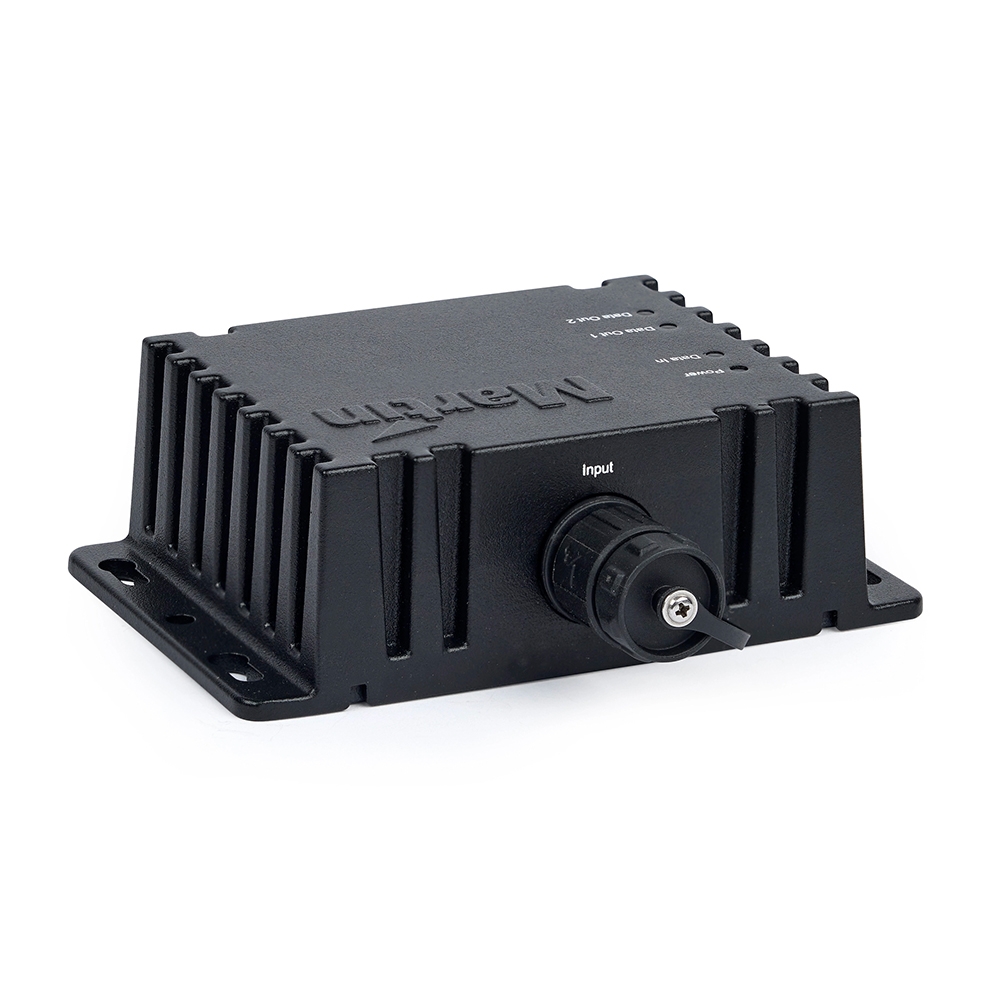

Bộ chia nguồn + dữ liệu trong nhà/ngoài trời dành cho đèn LED Martin Creative DCE DataSplitterBooster IP
Bộ chia nguồn + dữ liệu trong nhà/ngoài trời dành cho đèn LED Martin Creative DCE DataSplitterBooster IP là thiết bị phân phối nguồn điện và dữ liệu chuyên dụng của Martin Professional, được thiết kế để mở rộng và tối ưu hệ thống kết nối cho các dòng Martin Creative LED. Sản phẩm tích hợp hai chức năng quan trọng: chia một tuyến DCE Power + Data thành hai nhánh và tái tạo tín hiệu dữ liệu để tăng khoảng cách kết nối giữa các thiết bị.
Martin DCE DataSplitterBooster IP sử dụng một đầu vào và hai đầu ra DCE Hybrid 7 chân, truyền đồng thời điện áp DC 48V và dữ liệu Ethernet. Thiết bị không yêu cầu cấp nguồn AC riêng mà sử dụng nguồn từ hệ thống P3 PowerPort hoặc bộ cấp nguồn DC tương thích.
Với thiết kế vỏ nhôm bền chắc, đạt chuẩn IP66, IK08 và cấp chống ăn mòn C5 High, DCE DataSplitterBooster IP phù hợp cho cả hệ thống lắp đặt trong nhà lẫn ngoài trời cố định. Đây là giải pháp hữu ích cho sân khấu, hệ thống LED kiến trúc, mặt dựng công trình, LED Pixel Mapping và những dự án cần triển khai đường dây nguồn kết hợp dữ liệu trên khoảng cách lớn.
1. Martin DCE DataSplitterBooster IP – Giải Pháp Phân Phối Nguồn Và Dữ Liệu Creative LED
DCE DataSplitterBooster IP thuộc nhóm phụ kiện hạ tầng của Martin Professional dành cho các thiết bị Creative LED.
Trong những hệ thống LED quy mô lớn, việc kết nối nhiều thiết bị theo một tuyến duy nhất có thể gây khó khăn khi bố trí dây cáp, đặc biệt tại những công trình có nhiều nhánh chiếu sáng hoặc khoảng cách lắp đặt lớn.
DCE DataSplitterBooster IP giải quyết vấn đề này bằng cách chia tuyến cáp DCE kết hợp nguồn điện và dữ liệu thành hai nhánh độc lập về đường dây vật lý.
Ưu điểm nổi bật:
-
Một đầu vào Power + Data DCE.
-
Hai đầu ra Power + Data DCE.
-
Chia tín hiệu dữ liệu mạng thành hai nhánh.
-
Tái tạo tín hiệu để mở rộng khoảng cách truyền dẫn.
-
Sử dụng nguồn DC 48V có sẵn từ hệ thống.
-
Không yêu cầu cấp điện AC riêng tại bộ chia.
-
Tương thích với hệ sinh thái Martin Creative LED.
-
Hỗ trợ Martin P3, Art-Net và sACN.
-
Chuẩn bảo vệ IP66.
-
Độ bền va đập IK08.
-
Vỏ nhôm đạt cấp chống ăn mòn C5 High.
-
Lắp đặt linh hoạt trên tường hoặc giàn truss.
Ứng dụng thực tế:
-
Hệ thống LED trang trí kiến trúc.
-
Mặt dựng LED tại tòa nhà.
-
Hệ thống LED tại quảng trường và không gian công cộng.
-
Hệ thống LED Pixel Mapping.
-
Concert và sự kiện ngoài trời.
-
Các công trình lắp đặt LED cố định.
-
Trung tâm thương mại và triển lãm.
-
Hệ thống cho thuê đèn LED Creative.
-
Công trình có nhiều tuyến LED phân nhánh.
-
Hệ thống sử dụng Martin P3 PowerPort.
DCE DataSplitterBooster IP giúp đơn giản hóa thiết kế đường dây, tạo điều kiện mở rộng quy mô hệ thống và bố trí các nhóm đèn theo vị trí thực tế.

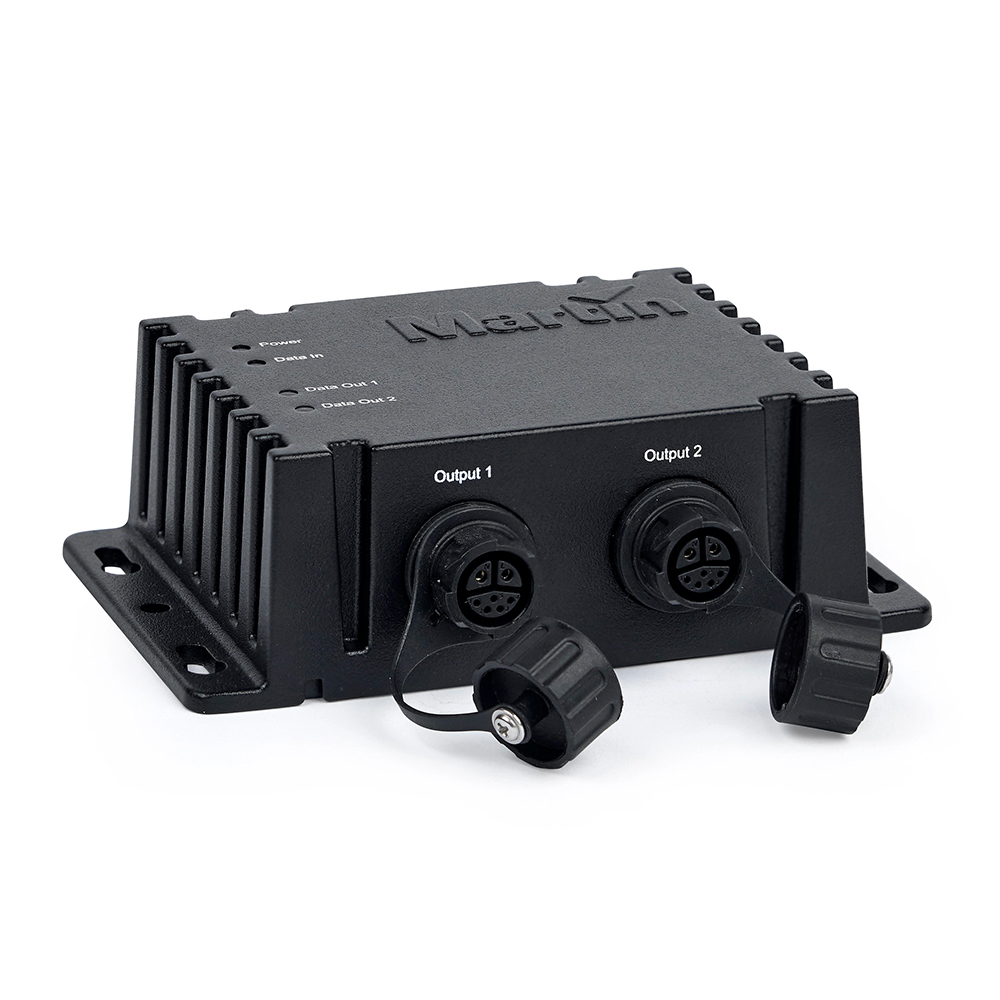

2. Chia 1 Đường DCE Thành 2 Nhánh – Tối Ưu Hệ Thống Cáp
Chức năng quan trọng đầu tiên của Martin DCE DataSplitterBooster IP là chia một tuyến DCE Power + Data thành hai tuyến đầu ra.

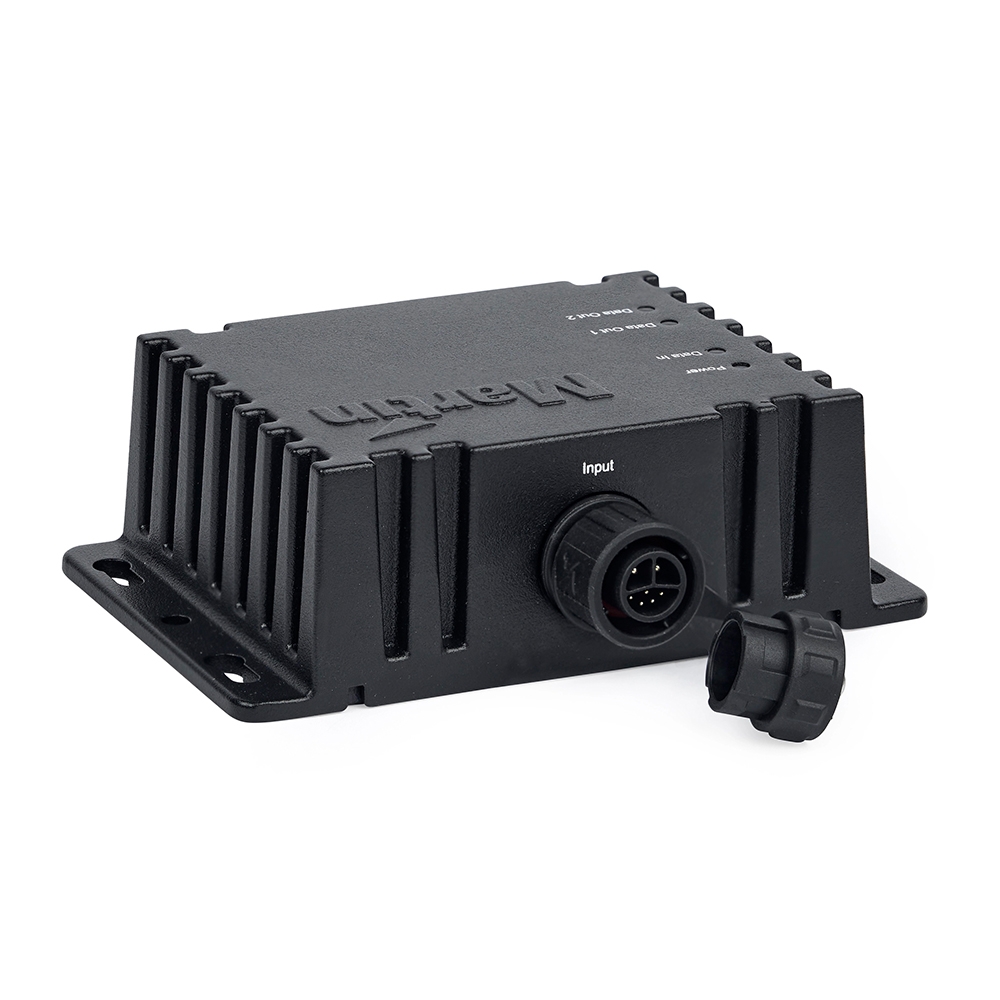

Thiết bị được trang bị:
-
1 cổng DCE Hybrid Input.
-
2 cổng DCE Hybrid Output.
-
Đầu nối DCE 7 chân kết hợp nguồn DC và Ethernet.
-
Giao diện mạng 100 Mbit/s.
-
Tự động nhận diện giao thức điều khiển tương thích.
Nguyên lý hoạt động
Một hệ thống có thể bắt đầu từ Martin P3 PowerPort, sau đó truyền nguồn điện và dữ liệu đến DCE DataSplitterBooster IP.
Tại bộ chia, tuyến DCE được phân thành hai nhánh để cấp nguồn và truyền dữ liệu đến các thiết bị Martin Creative LED tương thích.

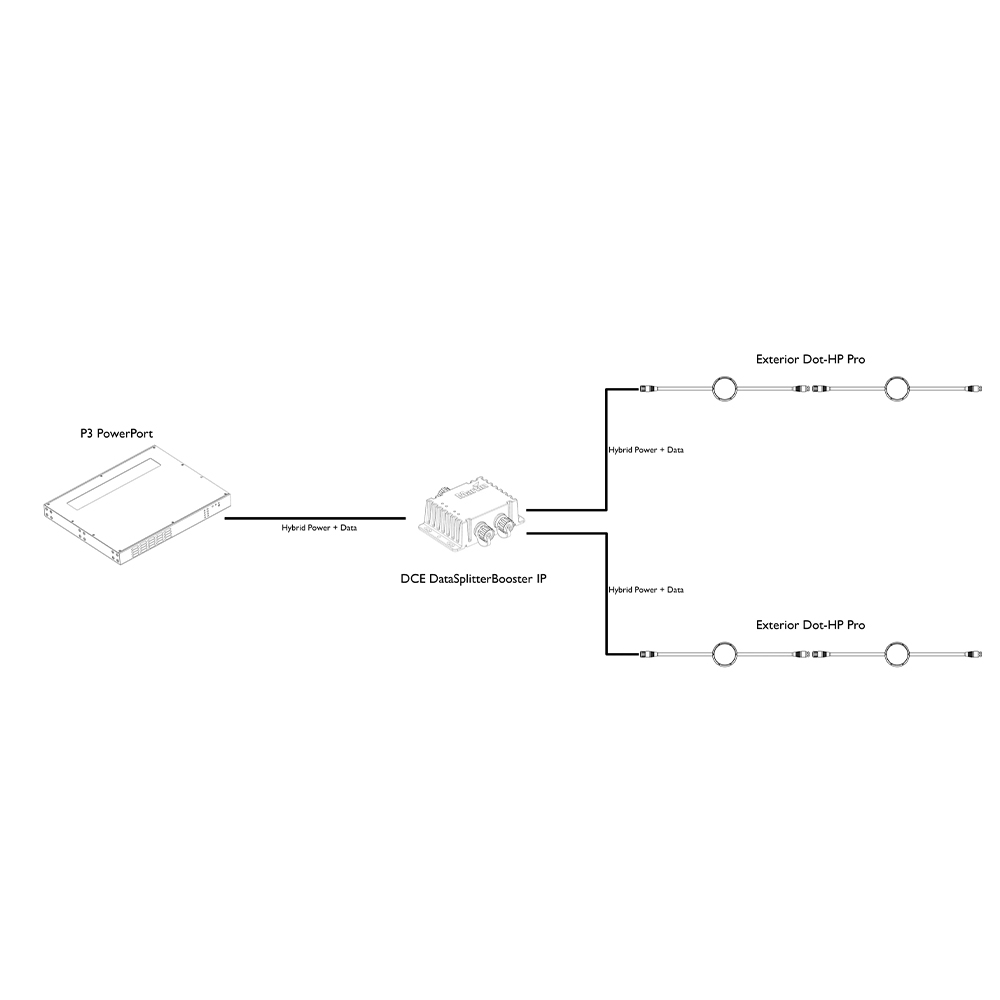

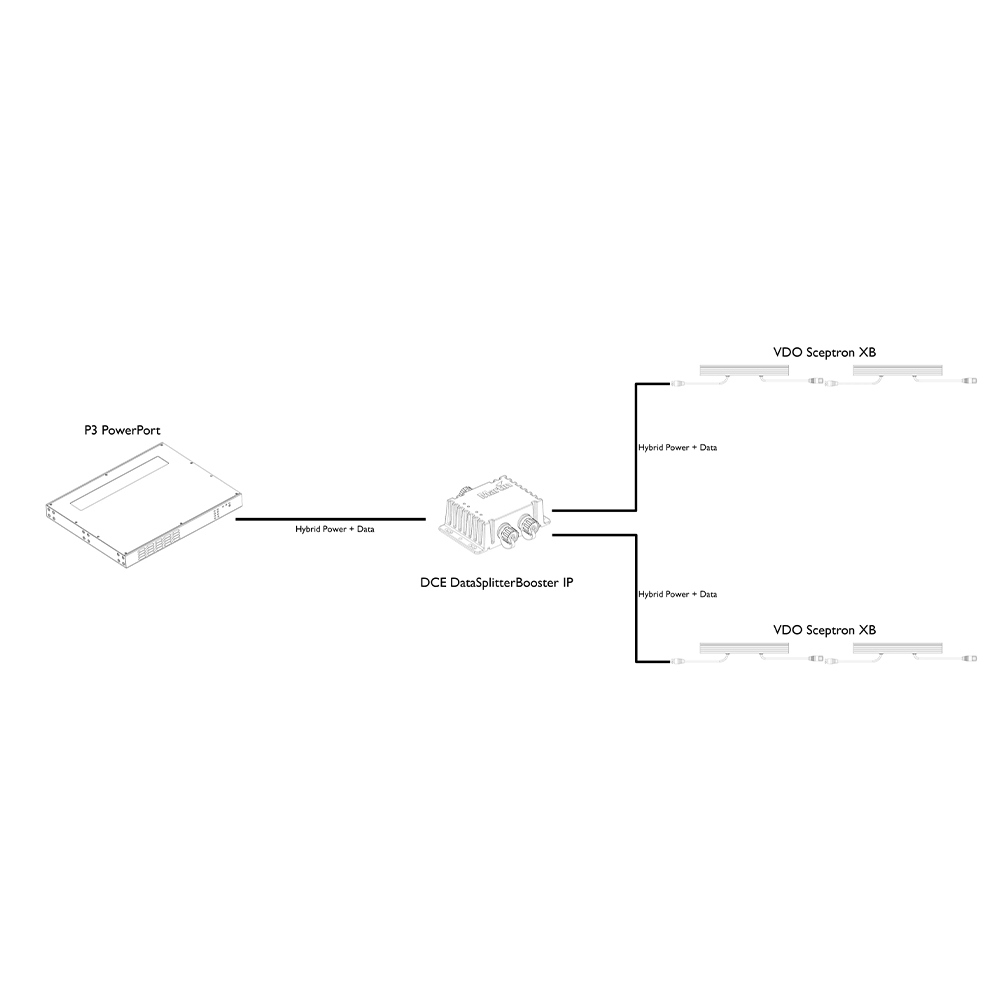

Sơ đồ kết nối tham khảo:
P3 PowerPort → DCE DataSplitterBooster IP → Nhánh A: Creative LED
P3 PowerPort → DCE DataSplitterBooster IP → Nhánh B: Creative LED
Lợi ích khi chia hai nhánh:
-
Giảm nhu cầu kéo một tuyến cáp vòng qua toàn bộ công trình.
-
Giúp các thiết bị ở hai khu vực có thể dùng chung tuyến nguồn và dữ liệu đầu vào.
-
Hỗ trợ bố trí LED theo nhiều hướng khác nhau.
-
Thuận tiện cho công trình có mặt dựng phân đoạn.
-
Tối ưu đường cáp tại những hệ thống LED lắp đặt trên giàn truss.
Lưu ý giới hạn nguồn điện
DCE DataSplitterBooster IP chỉ thực hiện chia thụ động nguồn DC 48V.
Tổng dòng điện và công suất tiêu thụ của hai nhánh phải nằm trong giới hạn cho phép của nguồn cấp, cáp, đầu nối và các thiết bị liên quan.
Bộ chia không tự tạo thêm công suất điện cho hệ thống.
3. Data Booster – Mở Rộng Khoảng Cách Truyền Dữ Liệu Đến 2 × 90 m
Bên cạnh chức năng chia nguồn và dữ liệu, DCE DataSplitterBooster IP tích hợp khả năng tái tạo tín hiệu Ethernet.
Đây là chức năng hữu ích đối với những hệ thống sử dụng thiết bị LED được bố trí trên khoảng cách lớn.
Khoảng cách kết nối theo thông số Martin hiện hành:
-
Từ P3 PowerPort hoặc thiết bị liền trước đến bộ chia: Tối đa 90 m.
-
Từ bộ chia đến thiết bị tiếp theo: Tối đa 90 m trên mỗi nhánh.
-
Có thể bố trí hai đoạn kết nối liên tiếp với tổng chiều dài theo tuyến lên đến 180 m.
Ví dụ ứng dụng
Một nhóm LED Creative được lắp tại vị trí xa bộ điều khiển và hệ thống cấp nguồn.
Thay vì phải bố trí tất cả thiết bị trong phạm vi 90 m của nguồn tín hiệu ban đầu, kỹ thuật viên có thể lắp DCE DataSplitterBooster IP ở vị trí trung gian.
Thiết bị tái tạo tín hiệu Ethernet, cho phép triển khai đoạn cáp tiếp theo đến các đèn ở xa hơn.
Cần phân biệt Data Boost và Power Boost
| Chức năng | Khả năng |
|---|---|
| Data Split | Chia dữ liệu ra hai nhánh |
| Data Boost | Tái tạo tín hiệu để mở rộng khoảng cách |
| Power Split | Chia thụ động nguồn 48V DC |
| Power Boost | Không hỗ trợ |
Giới hạn quan trọng
Khả năng kéo dài tín hiệu dữ liệu không có nghĩa nguồn điện 48V sẽ duy trì đầy đủ công suất ở mọi chiều dài cáp.
Kỹ thuật viên vẫn cần tính:
-
Công suất tiêu thụ của từng thiết bị LED.
-
Tổng công suất trên từng nhánh.
-
Dòng điện của đường DCE.
-
Sụt áp trên dây cáp.
-
Công suất khả dụng của P3 PowerPort hoặc bộ cấp nguồn.
-
Giới hạn khoảng cách cho từng cấu hình đèn.
Do đó, 180 m là khoảng cách theo nguyên tắc tái tạo dữ liệu, không phải cam kết cấp đủ nguồn cho mọi cấu hình tải LED trên cùng chiều dài.
4. Hỗ Trợ Martin P3, Art-Net, sACN Và RDM Over Art-Net
DCE DataSplitterBooster IP được thiết kế để hoạt động trong các hệ thống điều khiển Martin Creative LED thông qua dữ liệu Ethernet.
Giao thức được hỗ trợ:
-
Martin P3.
-
Art-Net 1, 2, 3 và 4.
-
RDM over Art-Net.
-
sACN theo ANSI E1.31-2018.
Thiết bị có khả năng tự động nhận diện giao thức tương thích, đơn giản hóa quá trình triển khai.
Martin P3
Martin P3 là nền tảng điều khiển và ánh xạ nội dung cho những hệ thống Creative LED và các thiết bị tương thích.
DCE DataSplitterBooster IP hỗ trợ truyền dữ liệu P3 từ hệ thống điều khiển đến các thiết bị LED.
Theo tài liệu Martin, thiết bị tương thích với P3 System Controller Software phiên bản 6.1.0 trở lên.
Art-Net
Art-Net là giao thức truyền dữ liệu điều khiển ánh sáng trên mạng Ethernet.
Thiết bị hỗ trợ các phiên bản Art-Net 1–4 và RDM over Art-Net.
sACN
sACN là giao thức truyền dữ liệu điều khiển ánh sáng dựa trên tiêu chuẩn ANSI E1.31.
DCE DataSplitterBooster IP hỗ trợ chuẩn ANSI E1.31-2018.
Lưu ý về chức năng điều khiển
DCE DataSplitterBooster IP đóng vai trò là thiết bị hạ tầng truyền và phân phối dữ liệu, không phải bàn điều khiển ánh sáng, thiết bị tạo nội dung Video Mapping hay bộ chuyển đổi tín hiệu DMX XLR độc lập.
Khả năng điều khiển hiệu ứng thực tế phụ thuộc bộ điều khiển trung tâm và các thiết bị LED trong hệ thống.
5. Thiết Kế IP66 – Phù Hợp Lắp Đặt Cố Định Ngoài Trời
Martin DCE DataSplitterBooster IP được phát triển cho cả ứng dụng trong nhà và ngoài trời.
Hệ thống bảo vệ cơ khí:
-
Chuẩn IP66.
-
Chuẩn vỏ NEMA Type 3.
-
Khả năng chống va đập IK08.
-
Chống ăn mòn cấp C5 High.
-
Vỏ nhôm màu đen nhám.
-
Làm mát bằng đối lưu tự nhiên.
Chuẩn IP66
IP66 thể hiện khả năng chống bụi và chịu tia nước mạnh theo điều kiện kiểm tra của tiêu chuẩn tương ứng.
Khác với nhiều Moving Head sân khấu chỉ dùng ngoài trời tạm thời, Martin công bố DCE DataSplitterBooster IP phù hợp cho lắp đặt ngoài trời cố định.
Việc lắp đặt vẫn cần tuân thủ hướng dẫn về đầu nối, nắp bịt, cáp và giải pháp bảo vệ hệ thống điện.
Độ bền IK08
Cấp bảo vệ va đập IK08 giúp thiết bị phù hợp hơn với các môi trường thi công và vận hành có nguy cơ va chạm cơ học.
Khả năng chống ăn mòn
Vỏ thiết bị đạt cấp C5 High theo ISO 12944-6:2018, với chế độ thử nghiệm phun muối theo ISO 9227.
Thông số này có ý nghĩa với những dự án ngoài trời chịu tác động của độ ẩm và môi trường ăn mòn.
Nhiệt độ hoạt động
-
Nhiệt độ môi trường tối thiểu: -30°C.
-
Nhiệt độ môi trường tối đa: +55°C.
-
Nhiệt độ bề mặt tối đa khi môi trường 40°C: Khoảng 55°C.
-
Làm mát: Đối lưu tự nhiên.
Thiết bị không sử dụng quạt làm mát, giúp giảm các thành phần chuyển động cơ khí và tiếng ồn trong quá trình hoạt động.
6. Nguồn DC 48V, Kết Nối DCE Và Thiết Kế Lắp Đặt Linh Hoạt
DCE DataSplitterBooster IP hoạt động với điện áp danh định 48V DC ±10%.
Nguồn điện được đưa vào thiết bị thông qua chính đầu nối DCE Hybrid.
Các bộ nguồn và thiết bị cấp nguồn liên quan:
-
Martin P3 PowerPort 2000.
-
Martin P3 PowerPort 500 IP Rental.
-
Martin P3 PowerPort 500 IP Install.
-
Martin DCE PSU 240 IP.
-
Bộ nguồn DC 48V khác, nếu đáp ứng yêu cầu tương thích của hệ thống.

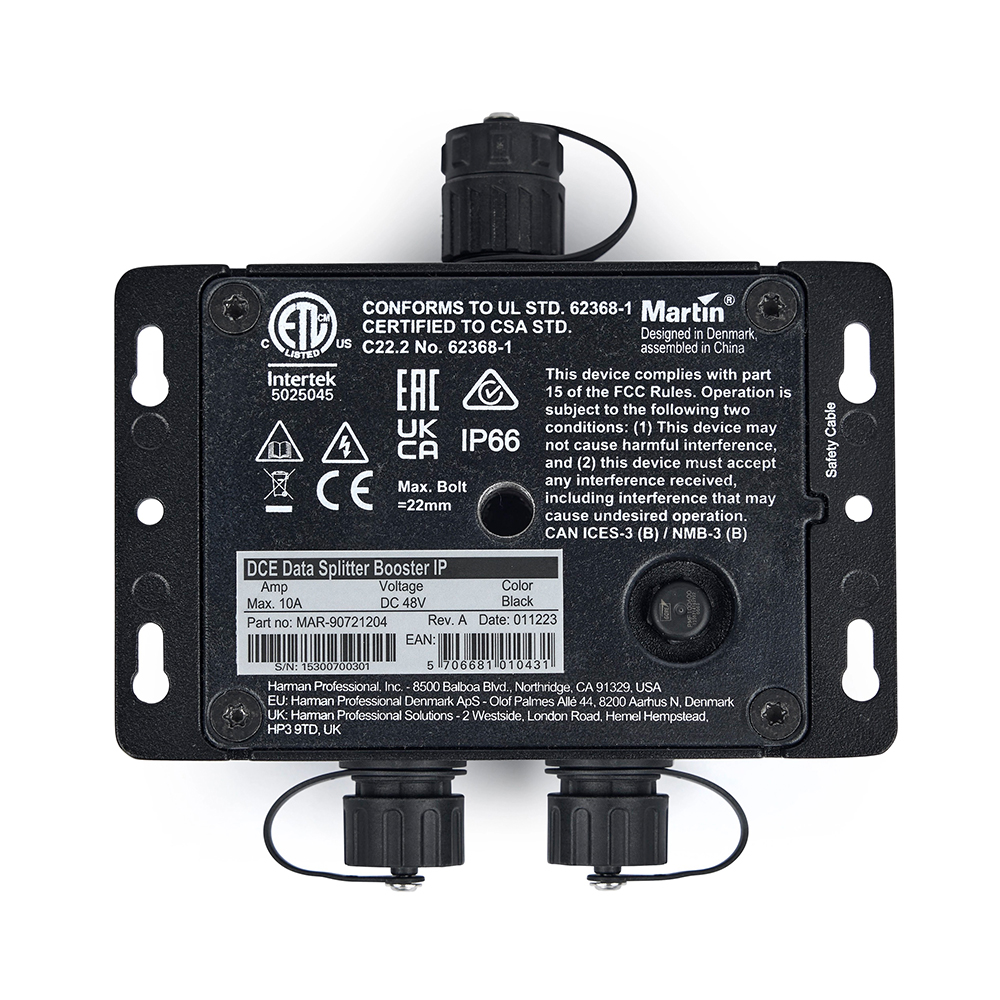

Kết nối nguồn và dữ liệu
| Cổng | Số lượng | Chức năng |
|---|---|---|
| DCE Hybrid Input | 1 | Nhận nguồn DC và Ethernet |
| DCE Hybrid Output | 2 | Phân phối nguồn và dữ liệu |
| Ethernet Transceiver Input | 1 × 100 Mbit/s | Nhận dữ liệu |
| Ethernet Transceiver Output | 2 × 100 Mbit/s | Truyền dữ liệu sang hai nhánh |

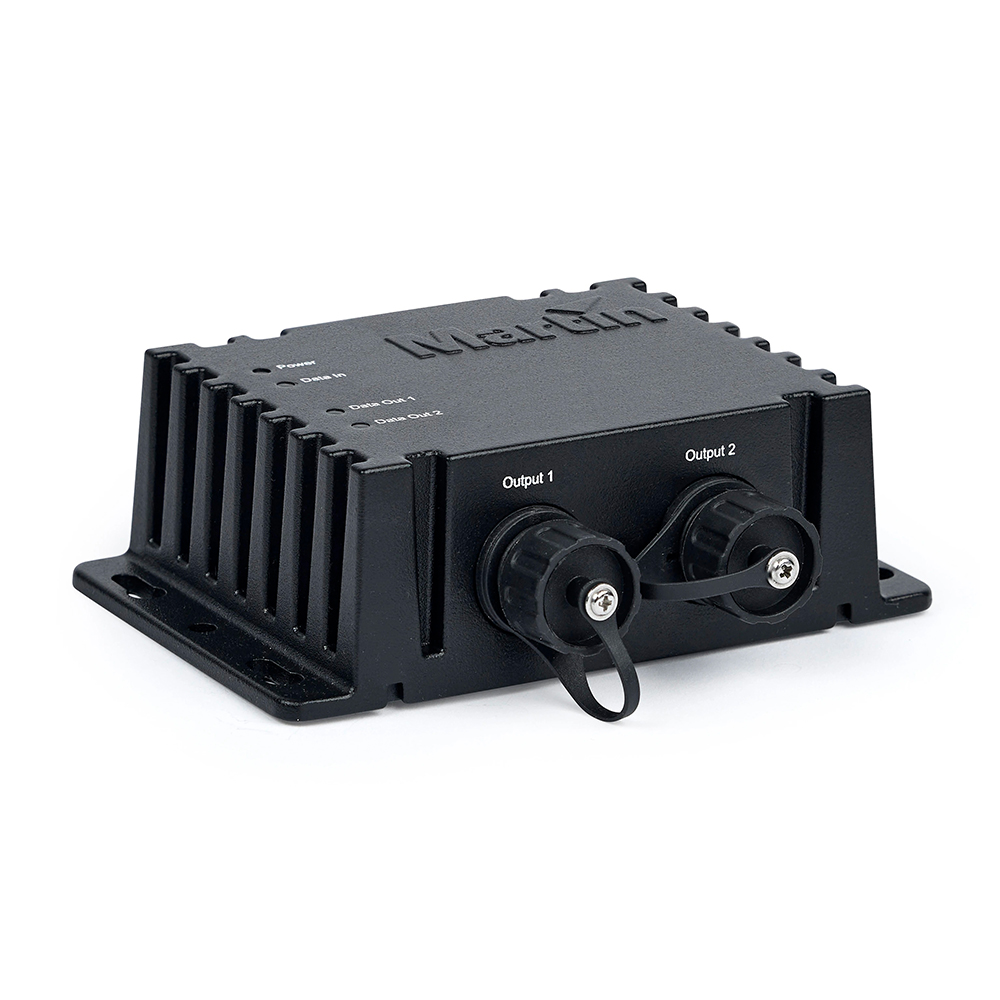

Đèn báo trạng thái
-
Một LED xanh báo trạng thái nguồn điện.
-
Một LED vàng báo trạng thái Ethernet Input.
-
Hai LED vàng báo trạng thái Ethernet Output 1 và 2.
Hệ thống LED trạng thái giúp kỹ thuật viên nhận biết nhanh tình trạng cấp nguồn và kết nối dữ liệu.
Bảo vệ điện
-
Bảo vệ xung điện 4 kV.
-
Hỗ trợ kết nối Hot Plugging.
-
Không cần nguồn AC riêng.
-
Không có chức năng nâng áp hoặc tăng công suất nguồn DC.
Lắp đặt trên tường
Thiết bị được trang bị tai bắt vít để cố định trên bề mặt phẳng.

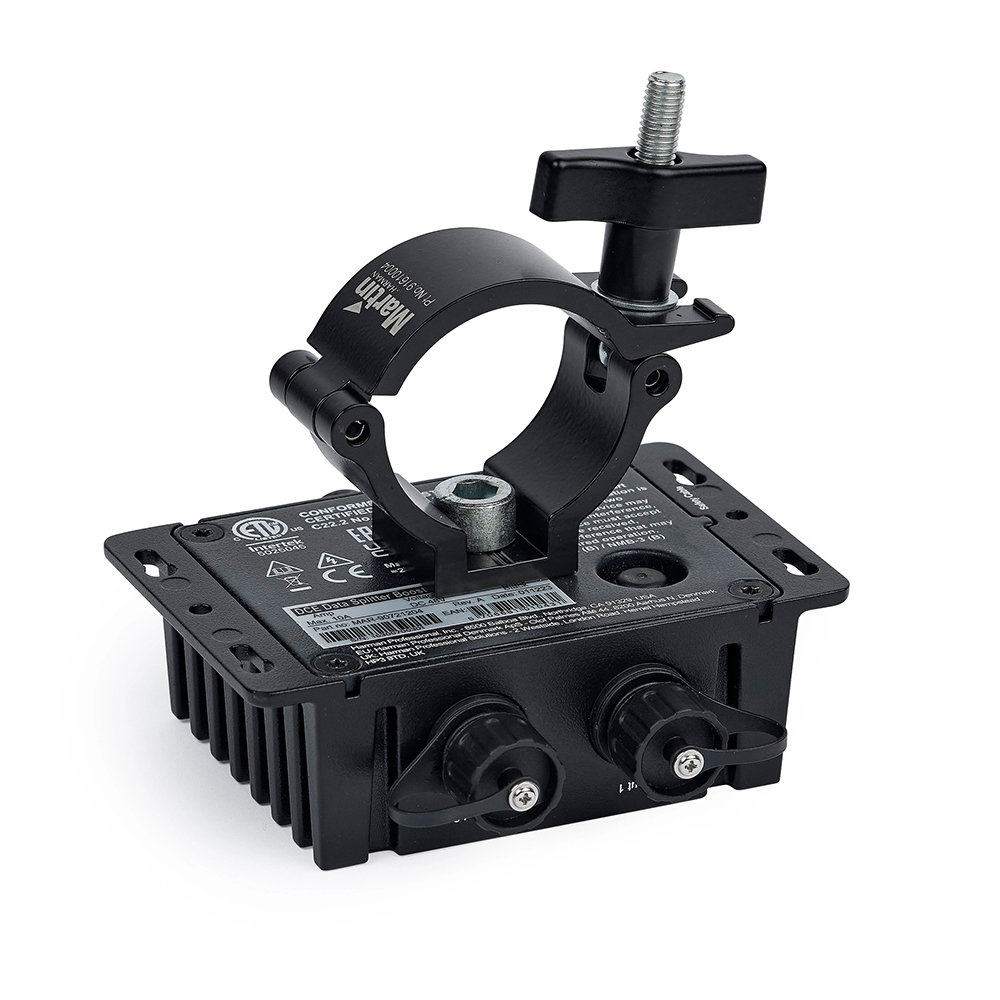

Lắp đặt trên giàn truss
Có thể sử dụng kẹp half-coupler phù hợp với lỗ ren M10.
Chiều dài bu lông đi vào lỗ ren không được vượt quá 20 mm theo giới hạn của Martin.
Kích thước thiết bị:
-
Rộng: 124 mm.
-
Cao: 40 mm.
-
Sâu: 124 mm.
-
Trọng lượng: 0,5 kg.
Thiết kế nhỏ gọn thuận tiện khi bố trí trong hệ thống giàn, tủ kỹ thuật hoặc những khu vực lắp đặt LED kiến trúc.
7. Bảng Thông Số Kỹ Thuật Martin DCE DataSplitterBooster IP
| Hạng mục | Thông số kỹ thuật |
|---|---|
| Tên sản phẩm | Bộ chia nguồn + dữ liệu trong nhà/ngoài trời dành cho đèn LED Martin Creative DCE DataSplitterBooster IP |
| Mã sản phẩm | DCE DataSplitterBooster IP |
| Thương hiệu | Martin Professional – Martin by HARMAN |
| Xuất xứ | |
| Phân loại | Bộ chia nguồn và dữ liệu DCE |
| Ứng dụng | Martin Creative LED Fixtures |
| Chức năng chính | Power Splitter và Data Splitter/Booster |
| Số đầu vào DCE | 1 |
| Số đầu ra DCE | 2 |
| Loại đầu nối | DCE Hybrid 7 chân |
| Điện áp danh định | 48V DC ±10% |
| Nguồn điện | Nhận qua đường DCE Input |
| Nguồn AC riêng | Không yêu cầu |
| Công suất tự tiêu thụ | Khoảng 0,5W theo Spec Sheet |
| Data Split | Chia thành 2 nhánh |
| Data Boost | Tái tạo tín hiệu Ethernet |
| Power Split | Chia thụ động nguồn 48V DC |
| Power Boost | Không |
| Khoảng cách đến bộ chia | Tối đa 90 m |
| Khoảng cách từ bộ chia đến thiết bị kế tiếp | Tối đa 90 m |
| Khoảng cách theo tuyến có tái tạo dữ liệu | Tối đa 2 × 90 m |
| Số bộ chia nối tiếp | Phụ thuộc ngân sách nguồn và hệ thống |
| Giao thức dữ liệu | P3, Art-Net, sACN, RDM over Art-Net |
| Phát hiện giao thức | Tự động |
| Art-Net | 1, 2, 3 và 4 |
| sACN | ANSI E1.31-2018 |
| Martin P3 | Controller Software 6.1.0 trở lên |
| Ethernet Input | 100 Mbit/s |
| Ethernet Output | 2 × 100 Mbit/s |
| Đèn báo nguồn | 1 LED xanh |
| Đèn báo dữ liệu đầu vào | 1 LED vàng |
| Đèn báo dữ liệu đầu ra | 2 LED vàng |
| Bảo vệ xung điện | 4 kV |
| Hot Plugging | Có |
| Nâng công suất nguồn điện | Không |
| Cập nhật firmware | Không áp dụng |
| Chuẩn bảo vệ | IP66 |
| Chuẩn vỏ NEMA | Type 3 |
| Chống va đập | IK08 |
| Chống ăn mòn | C5 High |
| Tiêu chuẩn chống ăn mòn | ISO 12944-6:2018 |
| Chế độ thử nghiệm | ISO 9227, 1.440 giờ |
| Chống rung | 1,0g Sinusoidal và 0,7g RMS Random |
| Chất liệu vỏ | Nhôm |
| Màu vỏ | Đen nhám |
| Làm mát | Đối lưu tự nhiên |
| Nhiệt độ môi trường tối thiểu | -30°C |
| Nhiệt độ môi trường tối đa | +55°C |
| Nhiệt độ bề mặt ở môi trường 40°C | Tối đa khoảng 55°C |
| Nhiệt lượng tỏa ra | Khoảng 2 BTU/giờ theo mức tiêu thụ 0,5W |
| Vị trí lắp | Trong nhà / ngoài trời cố định |
| Hướng lắp đặt | Linh hoạt |
| Lắp tường | Tai bắt vít tích hợp |
| Lắp truss | Kẹp half-coupler và lỗ ren M10 |
| Bu lông M10 | Chiều dài tối đa 20 mm |
| Chiều rộng | 124 mm |
| Chiều cao | 40 mm |
| Chiều sâu | 124 mm |
| Trọng lượng | 0,5 kg |
| Mã đặt hàng | MAR-90721204 |
| Phụ kiện tiêu chuẩn | Safety & Installation Manual |
Bảng chức năng chia nguồn và dữ liệu
| Chức năng | Khả năng của thiết bị |
|---|---|
| Chia dữ liệu | 1 nhánh thành 2 nhánh |
| Tái tạo tín hiệu dữ liệu | Có |
| Kéo dài khoảng cách Ethernet qua DCE | Có, 2 đoạn tối đa 90 m |
| Chia nguồn 48V DC | Có, chia thụ động |
| Tăng công suất nguồn | Không |
| Chuyển đổi 220V AC thành DC | Không |
| Tự tạo tín hiệu điều khiển | Không |
Các dòng LED Martin tương thích được hãng công bố
| Thiết bị | Điều kiện |
|---|---|
| Martin VDO Sceptron XB | Kết nối qua hệ thống DCE tương thích |
| Martin Exterior Dot-1 Pro | Qua Exterior DC-Feeder |
| Martin Exterior Dot-4 Pro | Qua Exterior DC-Feeder |
| Martin Exterior Dot-9 Pro | Qua Exterior DC-Feeder |
| Martin Exterior Dot-HP Pro | Kết nối theo cấu hình DCE tương thích |
Lưu ý khi thiết kế hệ thống
Dù nhà sản xuất công bố chiều dài truyền dữ liệu tối đa 90 m cho mỗi đoạn, khả năng cấp nguồn DC trên đường DCE còn phụ thuộc mức tải LED và sụt áp.
Trước khi thi công, cần tính toán ngân sách nguồn cho toàn bộ thiết bị sử dụng chung tuyến DCE và kiểm tra tài liệu Capacity Information Note của Martin theo từng dòng đèn.
Không nên chỉ dựa trên khoảng cách tín hiệu 90 m hoặc 180 m để khẳng định rằng hệ thống có thể cấp đủ nguồn điện cho tất cả thiết bị kết nối.
8. Tư Vấn Và Cung Cấp Martin DCE DataSplitterBooster IP Tại Việt Nam
Khách hàng cần tìm hiểu hoặc đặt mua Bộ chia nguồn + dữ liệu trong nhà/ngoài trời dành cho đèn LED Martin Creative DCE DataSplitterBooster IP có thể liên hệ:
CÔNG TY TNHH ĐÈN SÂN KHẤU ÁNH SÁNG HOÀNG LONG
-
Mã số thuế: 0109886629
-
Địa chỉ: Số nhà 167, Ngõ 245 Phố Định Công, Phường Định Công, Hà Nội, Việt Nam
-
Điện thoại: 0327 383 363
-
Email: anhsanghoanglong.kinhdoanh@gmail.com – anhsanghoanglong@gmail.com
-
Website: https://anhsanghoanglong.com
Ánh Sáng Hoàng Long tư vấn giải pháp hạ tầng cho hệ thống Martin Creative LED, hỗ trợ khách hàng lựa chọn DCE DataSplitterBooster IP, P3 PowerPort, cáp DCE Hybrid, bộ cấp nguồn DC, phương án chia nhánh và cấu hình điều khiển P3/Art-Net/sACN phù hợp với các dự án LED sân khấu và LED kiến trúc trong nhà hoặc ngoài trời.
