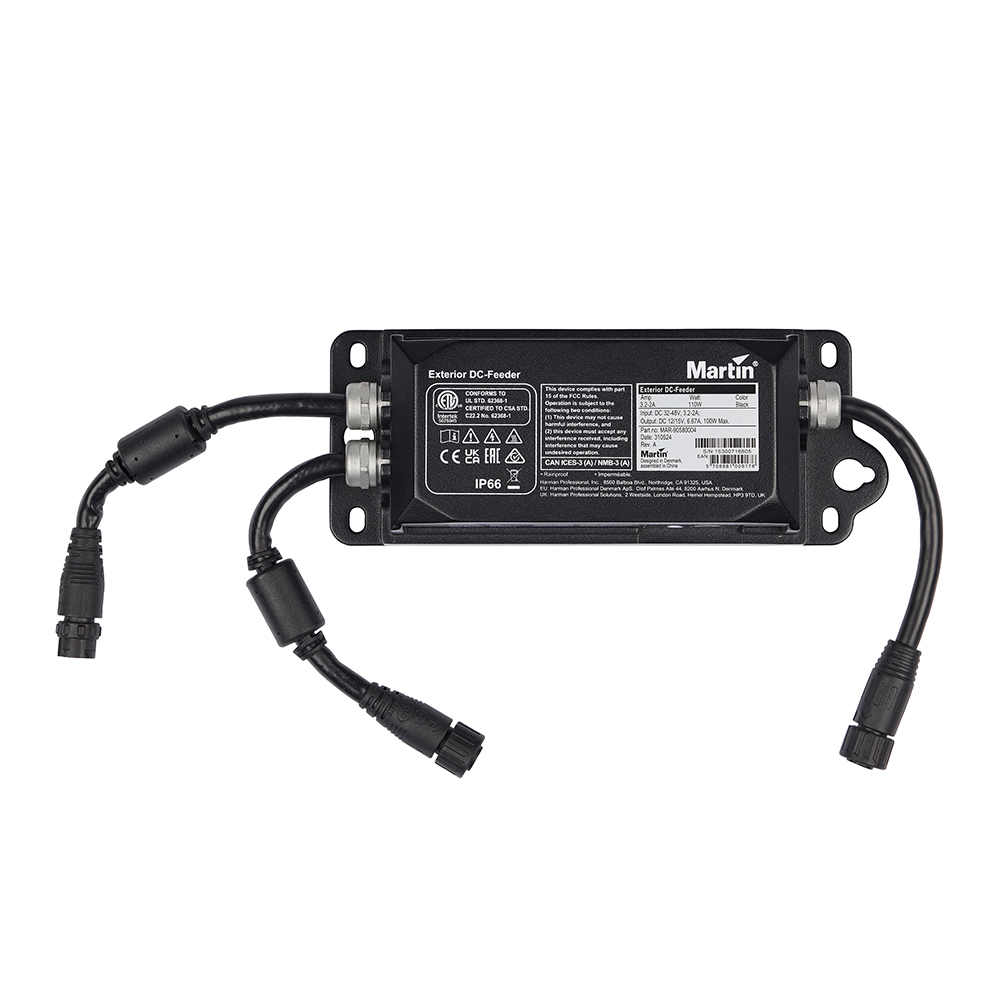

Bộ Cấp Nguồn DC Chống Nước IP66 Exterior Dot-1/4/9 Pro Series - Martin – 48V DC, Điều Khiển P3, Art-Net, sACN
Bộ Cấp Nguồn DC Chống Nước IP66 Exterior Dot-1/4/9 Pro Series - Martin (Martin Exterior DC-Feeder) là thiết bị cấp nguồn điện áp thấp và giao tiếp điều khiển đa giao thức dành riêng cho hệ thống đèn LED điểm ảnh kiến trúc Martin Exterior Dot Pro. Sản phẩm tiếp nhận nguồn điện 48V DC từ bộ nguồn tương thích, chuyển đổi thành nguồn 15V DC ổn định và cung cấp kết nối dữ liệu điều khiển cho các chuỗi Exterior Dot-1 Pro, Exterior Dot-4 Pro và Exterior Dot-9 Pro.
Điểm nổi bật của Martin Exterior DC-Feeder là khả năng sử dụng chung một đường cáp Hybrid DCE để truyền nguồn điện và dữ liệu, hỗ trợ nối tiếp nhiều bộ DC-Feeder và tương thích với các giao thức Martin P3, Art-Net, sACN. Thiết bị cũng hỗ trợ cấu hình, giám sát trạng thái và cập nhật firmware qua mạng Ethernet.
Với kết cấu nhôm chắc chắn, chuẩn bảo vệ IP66, chống va đập IK08 và chống ăn mòn C5 High, Exterior DC-Feeder phù hợp với các hệ thống LED pixel ngoài trời tại mặt tiền tòa nhà, trung tâm thương mại, khách sạn, khu đô thị và các công trình chiếu sáng nghệ thuật.
Sản phẩm thuộc thương hiệu Martin Professional – Martin by HARMAN, thương hiệu thiết bị chiếu sáng chuyên nghiệp có nguồn gốc từ Đan Mạch.
1. Bộ Cấp Nguồn DC Chuyên Dụng Cho Hệ Thống Exterior Dot-1/4/9 Pro
Martin Exterior DC-Feeder được phát triển để kết nối giữa hệ thống phân phối điện DC, mạng điều khiển và các chuỗi đèn LED điểm ảnh Exterior Dot Pro.
Thiết bị tiếp nhận nguồn điện và dữ liệu từ hệ thống Hybrid DCE, xử lý và ổn định điện áp trước khi đưa đến chuỗi đèn tương thích.
Các chức năng chính:
-
Tiếp nhận nguồn đầu vào 48V DC.
-
Chuyển đổi và ổn định điện áp đầu ra 15V DC.
-
Cung cấp nguồn điện cho chuỗi Exterior Dot Pro tương thích.
-
Nhận dữ liệu điều khiển từ hệ thống Martin P3, Art-Net hoặc sACN.
-
Tự động phát hiện giao thức điều khiển.
-
Cấu hình địa chỉ và quản lý thiết bị qua mạng.
-
Hỗ trợ truyền tiếp nguồn và dữ liệu đến các bộ DC-Feeder khác.
-
Phản hồi trạng thái vận hành theo thời gian thực.
-
Tự động giảm công suất khi phát hiện tình trạng quá nhiệt.
Các thiết bị tương thích:
-
Martin Exterior Dot-1 Pro.
-
Martin Exterior Dot-4 Pro.
-
Martin Exterior Dot-9 Pro.
Ứng dụng thực tế:
-
Hệ thống LED pixel trang trí mặt tiền tòa nhà.
-
Chiếu sáng nghệ thuật tại trung tâm thương mại.
-
Hệ thống điểm ảnh kiến trúc khách sạn và resort.
-
Trang trí ánh sáng cầu và công trình giao thông.
-
Hệ thống hiển thị hiệu ứng ánh sáng tại quảng trường.
-
Các dự án ánh sáng động trong công viên và khu du lịch.
-
Hệ thống LED điểm ảnh phục vụ trình diễn nội dung đồ họa và video.
Exterior DC-Feeder không phải bộ điều khiển trình diễn độc lập hay nguồn điện DC đa dụng. Thiết bị được thiết kế dành cho hệ thống Exterior Dot Pro với các chuẩn kết nối và giới hạn nguồn riêng.
2. Đầu Vào 48V DC – Chuyển Đổi Thành Nguồn 15V DC Ổn Định
Martin Exterior DC-Feeder sử dụng điện áp đầu vào danh định 48V DC với sai số cho phép ±4%, thay vì nhận nguồn điện lưới AC trực tiếp như phiên bản Exterior AC-Feeder.
Thông số nguồn điện:
-
Điện áp đầu vào danh định: 48V DC.
-
Dung sai đầu vào: ±4%.
-
Điện áp đầu ra: 15V DC.
-
Công suất tiêu thụ tối đa: 110W khi đầy tải.
-
Công suất Idle: 5W.
-
Công suất Hibernation: 2,2W.
-
Bảo vệ xung điện: 4kV.
-
Bảo vệ nhiệt với khả năng giảm công suất tự động.
Các bộ cấp nguồn 48V DC tương thích:
-
Martin P3 PowerPort 2000.
-
Martin P3 PowerPort 500 IP Install.
-
Martin P3 PowerPort 500 IP Rental.
-
Martin DCE PSU 240 IP.
-
Bộ nguồn 48V DC bên thứ ba đáp ứng yêu cầu điện và kết nối của hệ thống.
Việc sử dụng nguồn 48V DC từ một vị trí phân phối phù hợp giúp thiết kế hệ thống nguồn điện áp thấp linh hoạt hơn cho các công trình có nhiều cụm LED điểm ảnh.
Exterior DC-Feeder có chức năng ổn định nguồn 15V DC cấp cho chuỗi đèn tương thích ngay cả khi bộ nguồn 48V DC được bố trí ở khoảng cách đáng kể, với điều kiện hệ thống vẫn đáp ứng yêu cầu sụt áp và giới hạn thiết kế.
Lưu ý kỹ thuật: Thiết bị không được đấu trực tiếp vào nguồn điện lưới 220V AC. Hệ thống cần có nguồn 48V DC phù hợp trước khi kết nối với DC-Feeder.
3. Điều Khiển Đa Giao Thức Martin P3, Art-Net Và sACN
Martin Exterior DC-Feeder tích hợp khả năng giao tiếp mạng Ethernet và hỗ trợ nhiều giao thức điều khiển ánh sáng chuyên nghiệp.
Martin P3
-
Tương thích với hệ thống điều khiển Martin P3.
-
Hỗ trợ phần mềm P3 System Controller 6.1.0 trở lên.
-
Hỗ trợ cấu hình, đánh địa chỉ và theo dõi trạng thái.
-
Phù hợp với hệ thống LED pixel kiến trúc và trình diễn nội dung hình ảnh.
Art-Net
-
Tương thích Art-Net 1, 2, 3 và 4.
-
Hỗ trợ RDM over Art-Net.
-
Cho phép cấu hình địa chỉ và đọc trạng thái bằng hệ thống điều khiển tương thích.
-
Phù hợp tích hợp vào mạng điều khiển ánh sáng chuyên nghiệp.
sACN
-
Tương thích tiêu chuẩn ANSI E1.31-2016.
-
Hỗ trợ nhận dữ liệu điều khiển qua mạng Ethernet.
-
Phù hợp với các hệ thống phân phối dữ liệu ánh sáng quy mô lớn.
Các tính năng chung:
-
Tự động nhận dạng giao thức.
-
Ethernet 10/100 Mbit/s.
-
Hỗ trợ Ethernet fail-safe bypass.
-
Hỗ trợ RDM theo ANSI/ESTA E1.20.
-
Cho phép kiểm tra thiết bị qua hệ thống điều khiển.
Nhờ khả năng hỗ trợ đa giao thức, Exterior DC-Feeder có thể được sử dụng trong nhiều kiến trúc hệ thống LED pixel khác nhau mà không cần thay đổi phần cứng chỉ để chuyển giữa các giao thức được hỗ trợ.
4. Kết Nối Hybrid DCE – Truyền Nguồn Và Dữ Liệu Trên Cùng Một Tuyến
Martin Exterior DC-Feeder được thiết kế với hệ thống đầu nối Hybrid DCE tích hợp nguồn DC và dữ liệu Ethernet.
Cấu trúc kết nối gồm ba đường chính:
-
Input: Đầu vào Hybrid DCE, tiếp nhận nguồn 48V DC và dữ liệu.
-
Thru: Đầu xuyên tiếp Hybrid DCE, truyền nguồn và dữ liệu tới bộ DC-Feeder tiếp theo.
-
Output: Đầu ra chuyên dụng dành cho chuỗi đèn Exterior Dot Pro, cung cấp nguồn 15V DC và dữ liệu điều khiển.
Các đầu nối được gắn trên cáp đuôi và đạt cấp bảo vệ IP67 theo công bố của Martin.
Ưu điểm của kết nối Hybrid DCE:
-
Giảm số lượng tuyến cáp riêng biệt gần thiết bị.
-
Đơn giản hóa việc triển khai mạng nguồn và dữ liệu.
-
Hỗ trợ nối tiếp nhiều DC-Feeder.
-
Phù hợp với các công trình có nhiều chuỗi LED điểm ảnh.
-
Thuận tiện trong việc bố trí nguồn và mạng điều khiển.
-
Hỗ trợ đầu nối Hot-plug theo thiết kế hãng.
Kết nối Daisy Chain
Đường Thru cho phép tiếp tục truyền nguồn và dữ liệu sang các DC-Feeder kế tiếp, hình thành một tuyến phân phối có cấu trúc rõ ràng.
Tuy nhiên, số lượng bộ DC-Feeder trên cùng một tuyến không được xác định chỉ bằng khả năng kết nối vật lý. Hệ thống cần tính toán theo nguồn cấp, tiết diện cáp, chiều dài tuyến, sụt áp và giới hạn của thiết bị cung cấp nguồn.
5. Chuẩn Chống Nước IP66 – Chống Va Đập IK08 Và Chống Ăn Mòn C5 High
Martin Exterior DC-Feeder được thiết kế cho hệ thống chiếu sáng ngoài trời cần khả năng chống chịu thời tiết và độ bền cơ học cao.
Kết cấu bảo vệ:
-
Chuẩn chống bụi, chống nước IP66.
-
Chống va đập IK08.
-
Chống ăn mòn C5 High theo ISO 12944-6.
-
Vỏ nhôm màu đen.
-
Xử lý bề mặt anod hóa và sơn tĩnh điện.
-
Đầu nối cáp đạt IP67.
-
Làm mát bằng đối lưu tự nhiên.
-
Bảo vệ nhiệt bằng cơ chế tự động giảm công suất.
Khả năng chống rung:
-
1,0g hình sin theo IEC 60068-2-6.
-
0,7g RMS ngẫu nhiên theo IEC 60068-2-64.
-
3,0g theo ANSI C136-31.
Dải nhiệt độ môi trường:
-
Nhiệt độ tối thiểu: -30°C.
-
Nhiệt độ tối đa: +55°C.
-
Hệ thống bảo vệ tự điều chỉnh công suất khi có nguy cơ quá nhiệt.
Các đặc tính này giúp thiết bị phù hợp với nhiều dự án chiếu sáng kiến trúc ngoài trời khi được lắp đặt đúng hướng dẫn của nhà sản xuất.
Cấp bảo vệ IP66 của thân hộp không có nghĩa thiết bị có thể ngâm nước. Các đầu nối và cáp phải được kết nối, bảo vệ và sử dụng đúng cấu hình quy định để duy trì khả năng chống chịu thời tiết.
6. Thiết Kế Nhỏ Gọn – Giám Sát Trạng Thái Và Bảo Trì Thuận Tiện
Martin Exterior DC-Feeder có kích thước nhỏ gọn, thuận tiện bố trí gần các chuỗi đèn Exterior Dot Pro hoặc trên kết cấu kỹ thuật của công trình.
Kích thước và lắp đặt:
-
Chiều dài: 237 mm, bao gồm phần gá.
-
Chiều rộng: 92 mm.
-
Chiều cao: 46 mm.
-
Trọng lượng: 1,4 kg.
-
Diện tích cản gió EPA: 0,029 m².
-
Gắn bề mặt bằng bốn rãnh M6.
-
Gắn giàn Truss qua lỗ M12 với kẹp treo tương thích.
-
Hỗ trợ nhiều hướng lắp đặt.

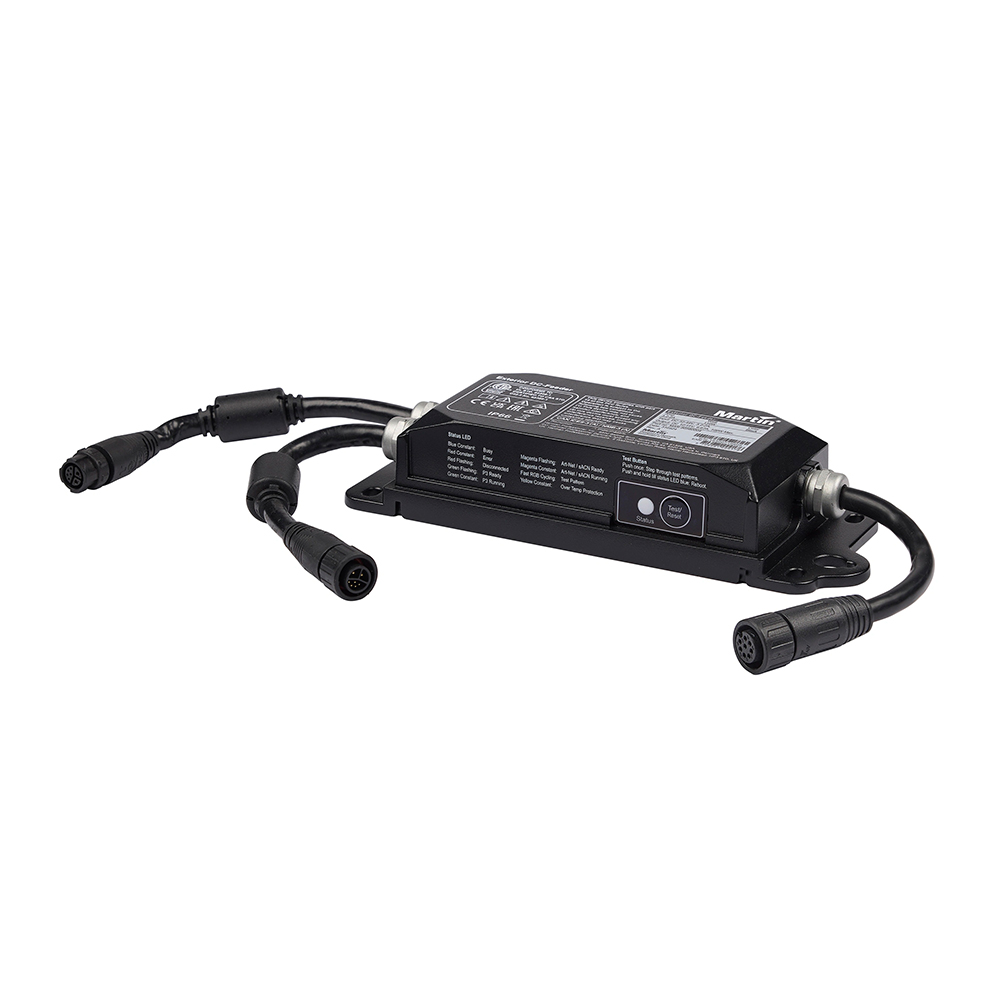

Giao diện vận hành:
-
Đèn LED nhiều màu hiển thị trạng thái.
-
Nút nhấn kích hoạt mẫu thử nội bộ.
-
Nút thực hiện thao tác đặt lại thiết bị.
-
Phản hồi trạng thái qua Martin P3 và RDM over Art-Net.
Cập nhật firmware:
-
Qua kết nối Ethernet.
-
Bằng phần mềm Martin Companion.
-
Hoặc thông qua P3 System Controller.
Thiết bị hỗ trợ Ethernet fail-safe bypass, giúp duy trì khả năng truyền tiếp tín hiệu theo thiết kế hệ thống khi xảy ra một số tình huống mất hoạt động tại bộ DC-Feeder.
Các tính năng chẩn đoán và cập nhật phần mềm hỗ trợ kỹ thuật viên kiểm tra, cấu hình và bảo trì các hệ thống LED điểm ảnh có nhiều thiết bị.
7. Bảng Tổng Hợp Thông Số Kỹ Thuật Martin Exterior DC-Feeder
| Hạng mục | Thông số kỹ thuật |
|---|---|
| Tên sản phẩm | Bộ Cấp Nguồn DC Chống Nước IP66 Exterior Dot-1/4/9 Pro Series - Martin |
| Mã sản phẩm | Exterior DC-Feeder |
| Thương hiệu | Martin Professional – Martin by HARMAN |
| Xuất xứ | |
| Mã đặt hàng chính hãng | MAR-90580004 |
| Loại thiết bị | Bộ cấp nguồn DC/DC và giao tiếp điều khiển đa giao thức |
| Dòng đèn tương thích | Exterior Dot-1/4/9 Pro |
| Điện áp đầu vào | 48V DC ±4% |
| Điện áp đầu ra | 15V DC |
| Nguồn cấp tương thích | P3 PowerPort 2000, P3 PowerPort 500 IP, DCE PSU 240 IP, nguồn 48V DC tương thích |
| Công suất tiêu thụ tối đa | 110W |
| Công suất Idle | 5W |
| Công suất Hibernation | 2,2W |
| Giao thức điều khiển | Martin P3 / Art-Net / sACN |
| Phát hiện giao thức | Tự động |
| Art-Net | Phiên bản 1, 2, 3, 4 |
| RDM | ANSI/ESTA E1.20 |
| sACN | ANSI E1.31-2016 |
| Phần mềm P3 tương thích | P3 System Controller 6.1.0 trở lên |
| Thiết lập địa chỉ | Martin P3 hoặc RDM over Art-Net |
| Phản hồi trạng thái | Martin P3 / RDM over Art-Net |
| Ethernet | 10/100 Mbit/s |
| Bảo vệ truyền dữ liệu | Fail-safe bypass |
| Cập nhật firmware | Qua Ethernet bằng Martin Companion / P3 System Controller |
| Hiển thị trạng thái | Đèn LED nhiều màu |
| Nút kiểm tra | Test patterns / Reset |
| Đầu vào | Hybrid DCE nguồn và dữ liệu |
| Đường xuyên tiếp | Hybrid DCE Power + Data Thru |
| Đầu ra | Đầu nối chuyên dụng cho Exterior Dot Pro |
| Chuẩn bảo vệ đầu nối | IP67 |
| Hỗ trợ Hot-plug | Có, theo thiết kế hãng |
| Bảo vệ xung điện | 4kV |
| Bảo vệ nhiệt | Giảm công suất tự động |
| Làm mát | Đối lưu tự nhiên |
| Nhiệt độ môi trường | -30°C đến +55°C |
| Nhiệt lượng tỏa ra tính toán | 34 BTU/h khi đầy tải |
| Vật liệu vỏ | Nhôm |
| Màu vỏ | Đen |
| Xử lý bề mặt | Anod hóa và sơn tĩnh điện |
| Chuẩn chống bụi, chống nước | IP66 |
| Chống va đập | IK08 |
| Chống ăn mòn | C5 High |
| Chống rung hình sin | 1,0g – IEC 60068-2-6 |
| Chống rung ngẫu nhiên | 0,7g RMS – IEC 60068-2-64 |
| Chống rung ANSI | 3,0g – ANSI C136-31 |
| Gắn bề mặt | 4 rãnh M6 |
| Gắn Truss | Lỗ M12 |
| Hướng lắp đặt | Linh hoạt |
| Chiều dài | 237 mm |
| Chiều rộng | 92 mm |
| Chiều cao | 46 mm |
| Trọng lượng | 1,4 kg |
| Diện tích cản gió EPA | 0,029 m² |
| Tiêu chuẩn an toàn EU | EN 62368-1 |
| Tuân thủ môi trường | RoHS, REACH, WEEE |
| Bao bì | Carton chứng nhận FSC |
| Bảo hành theo hãng | 5 năm |
Bảng chế độ tiêu thụ điện
| Chế độ hoạt động | Công suất |
|---|---|
| Đầy tải | 110W |
| Idle – LED không phát sáng | 5W |
| Hibernation | 2,2W |
Các giá trị đo tại điện áp danh định, dung sai ±10% theo công bố của Martin.
Bảng thiết bị tương thích
| Thiết bị | Mã đặt hàng |
|---|---|
| Exterior Dot-1 Pro, chuỗi 100 điểm | MAR-90580000 |
| Exterior Dot-4 Pro, chuỗi 64 điểm | MAR-90580001 |
| Exterior Dot-9 Pro, chuỗi 36 điểm | MAR-90580002 |
| Exterior DC-Feeder | MAR-90580004 |
Số điểm LED trong tên cấu hình sản phẩm không phải giới hạn số điểm có thể cấp nguồn cho mỗi DC-Feeder. Giới hạn thực tế cần được xác định theo tài liệu thiết kế công suất của Martin.
Bảng thiết bị nguồn 48V DC tương thích
| Thiết bị | Mã đặt hàng |
|---|---|
| P3 PowerPort 2000 | MAR-90721200 |
| P3 PowerPort 500 IP Rental | MAR-90721201 |
| P3 PowerPort 500 IP Install | MAR-90721202 |
| DCE PSU 240 IP | MAR-90721203 |
| DCE DataSplitterBooster IP | MAR-90721204 |
Bảng phụ kiện cáp Hybrid DCE
| Phụ kiện | Mã đặt hàng |
|---|---|
| Cáp DCE–DCE 1m | MAR-91700100 |
| Cáp DCE–DCE 2,5m | MAR-91700101 |
| Cáp DCE–DCE 5m | MAR-91700102 |
| Cáp DCE–DCE 10m | MAR-91700103 |
| Cáp DCE–DCE 25m | MAR-91700104 |
| Cuộn cáp DCE 100m | MAR-91700105 |
| Cuộn cáp DCE LSZH 100m | MAR-91700106 |
| Đầu nối DCE Male lắp tại công trình | MAR-91700107 |
| Đầu nối DCE Female lắp tại công trình | MAR-91700108 |
| Nắp bảo vệ đầu nối DCE Male | MAR-91700109 |
| Nắp bảo vệ đầu nối DCE Female | MAR-91700110 |
| Bộ chuyển DCE Male–Male | MAR-91700111 |
| Bộ chuyển DCE Female–Female | MAR-91700112 |
| Bộ chuyển EtherCON + Wires sang DCE | MAR-91700113 |
| Bộ chuyển DCE sang EtherCON | MAR-91700114 |
| Bộ chuyển Bare Wires sang DCE | MAR-91700115 |
Các thiết bị nguồn, cáp và đầu nối được lựa chọn theo cấu hình công trình, không mặc định đi kèm toàn bộ bộ cấp nguồn DC-Feeder.
8. Tư Vấn Và Cung Cấp Bộ Cấp Nguồn DC Chống Nước IP66 Exterior Dot-1/4/9 Pro Series - Martin Tại Việt Nam
Khách hàng có nhu cầu tìm hiểu, tư vấn lựa chọn hoặc đặt mua Bộ Cấp Nguồn DC Chống Nước IP66 Exterior Dot-1/4/9 Pro Series - Martin có thể liên hệ:
