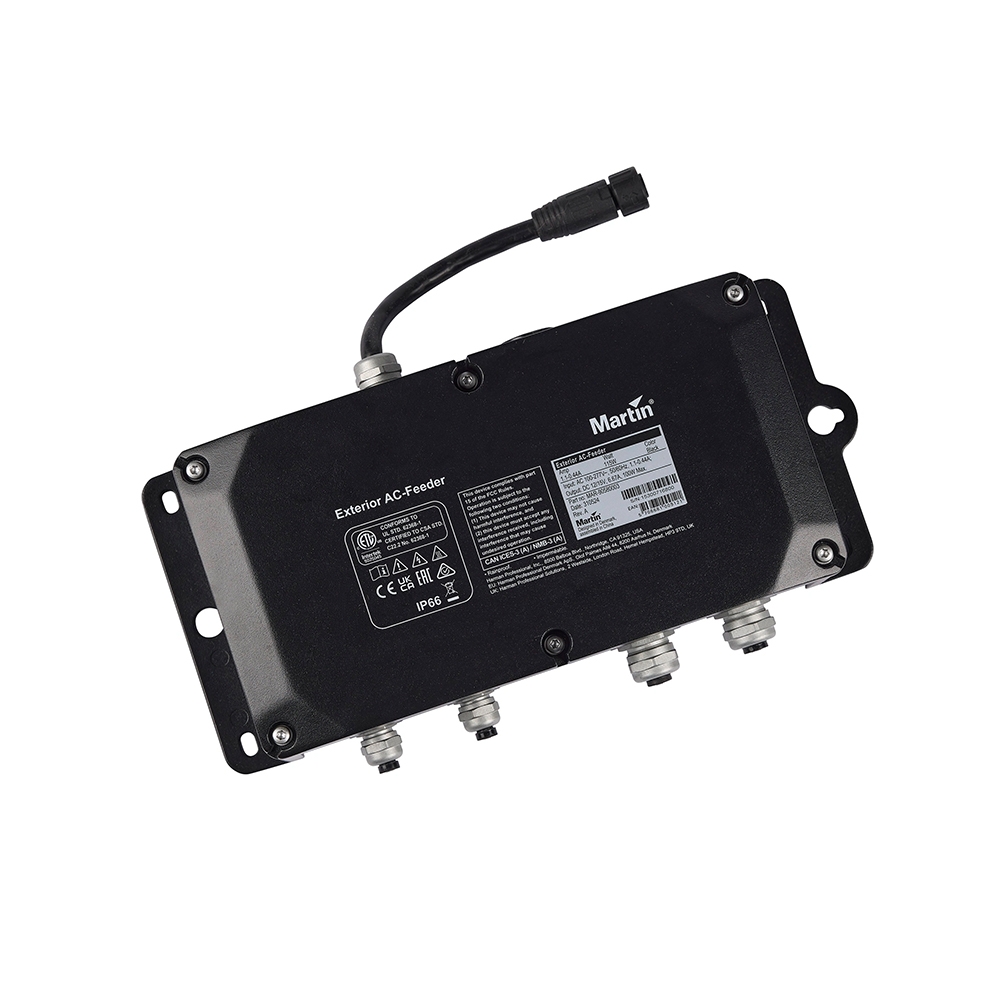

Bộ Cấp Nguồn AC Chống Nước IP66 Exterior Dot-1/4/9 Pro - Martin – Điều Khiển P3, Art-Net, sACN
Bộ Cấp Nguồn AC Chống Nước IP66 Exterior Dot-1/4/9 Pro - Martin (Martin Exterior AC-Feeder) là thiết bị cấp nguồn và điều khiển đa giao thức dành riêng cho hệ thống đèn LED điểm ảnh kiến trúc Martin Exterior Dot Pro. Sản phẩm được thiết kế để cấp nguồn DC 15V ổn định cho các chuỗi đèn Exterior Dot-1 Pro, Exterior Dot-4 Pro và Exterior Dot-9 Pro, đồng thời tiếp nhận dữ liệu điều khiển từ các hệ thống Martin P3, Art-Net hoặc sACN.
Martin Exterior AC-Feeder sử dụng nguồn điện đầu vào 100–240/277V AC, công suất tiêu thụ tối đa 115W khi đầy tải và có khả năng tự động nhận dạng giao thức điều khiển. Thiết bị hỗ trợ cấu hình địa chỉ, cập nhật firmware qua Ethernet, phản hồi trạng thái theo thời gian thực và bảo vệ nhiệt tự động.
Với thiết kế vỏ nhôm đạt chuẩn IP66, IK08 và C5 High, sản phẩm phù hợp cho các hệ thống LED pixel lắp đặt ngoài trời tại mặt tiền tòa nhà, trung tâm thương mại, khu đô thị, công viên và những công trình chiếu sáng nghệ thuật.
Sản phẩm thuộc thương hiệu Martin Professional – Martin by HARMAN, thương hiệu thiết bị chiếu sáng chuyên nghiệp có nguồn gốc từ Đan Mạch.
1. Bộ Cấp Nguồn AC Chuyên Dụng Cho Hệ Thống Exterior Dot-1/4/9 Pro
Martin Exterior AC-Feeder được thiết kế làm thiết bị trung gian giữa nguồn điện lưới, mạng điều khiển và chuỗi đèn LED điểm ảnh Exterior Dot Pro.
Thay vì sử dụng bộ nguồn và các thành phần điều khiển rời không đồng bộ, thiết bị tích hợp các chức năng cần thiết vào một hộp chuyên dụng.
Chức năng chính:
-
Nhận nguồn điện lưới AC.
-
Chuyển đổi và ổn định điện áp đầu ra 15V DC.
-
Cung cấp nguồn điện cho chuỗi đèn Exterior Dot Pro tương thích.
-
Tiếp nhận dữ liệu điều khiển qua Ethernet.
-
Hỗ trợ nhiều giao thức điều khiển trong cùng một thiết bị.
-
Phát hiện giao thức tự động.
-
Cho phép cấu hình và quản lý trạng thái từ hệ thống điều khiển.
-
Cung cấp đầu nối chuyên dụng cho chuỗi đèn LED điểm ảnh.
Các dòng đèn tương thích:
-
Martin Exterior Dot-1 Pro.
-
Martin Exterior Dot-4 Pro.
-
Martin Exterior Dot-9 Pro.
Ứng dụng thực tế:
-
Hệ thống LED điểm ảnh mặt tiền tòa nhà.
-
Màn hình LED kiến trúc dạng điểm ảnh.
-
Chiếu sáng nghệ thuật cho công trình đô thị.
-
Trang trí ánh sáng trung tâm thương mại và khách sạn.
-
Hệ thống ánh sáng động tại khu du lịch và công viên.
-
Các công trình sử dụng chuỗi Exterior Dot Pro để hiển thị hiệu ứng đồ họa hoặc video.
Exterior AC-Feeder không phải bộ nguồn LED thông dụng. Thiết bị được thiết kế cho giao diện điện và tín hiệu của dòng Exterior Dot Pro, vì vậy cần lựa chọn đúng cấu hình hệ thống.
2. Nguồn Điện AC 100–240/277V – Đầu Ra DC 15V Ổn Định
Martin Exterior AC-Feeder tích hợp bộ nguồn xung điện tử tự động thích ứng điện áp, cho phép sử dụng với nhiều hệ thống điện lưới.
Thông số nguồn điện:
-
Điện áp đầu vào: 100–240/277V AC.
-
Tần số: 50/60Hz.
-
Điện áp đầu ra: 15V DC.
-
Bộ nguồn tự động thích ứng điện áp.
-
Công suất tiêu thụ tối đa: 115W khi đầy tải.
-
Công suất ở chế độ Idle: 6W.
-
Công suất ở chế độ Hibernation: 2,5W.
-
Bảo vệ xung điện: 4kV.
-
Dòng rò tiếp địa tối đa: 0,5mA.
Dòng điện đầu vào tối đa theo điện áp:
| Điện áp đầu vào | Dòng điện tối đa |
|---|---|
| 100V AC | 1,1A |
| 120V AC | 0,9A |
| 230V AC | 0,5A |
| 277V AC | 0,44A |
Thiết bị có hệ số công suất 0,99 tại 110–120V, 0,92 tại 208–230V và 0,90 tại 277V theo điều kiện đo của nhà sản xuất.
Ngoài chức năng cấp nguồn, AC-Feeder còn tích hợp khả năng bảo vệ nhiệt. Khi nhiệt độ vượt ngưỡng quy định, thiết bị có thể tự điều chỉnh giảm công suất để hạn chế quá nhiệt.
Lưu ý: Công suất 115W là điện năng tiêu thụ tối đa của thiết bị ở trạng thái đầy tải, không phải công suất đầu ra DC được phép phân phối tùy ý. Số lượng đèn kết nối trên một tuyến phải tuân theo giới hạn cấu hình Exterior Dot Pro của Martin.
3. Điều Khiển Đa Giao Thức Martin P3, Art-Net Và sACN
Một ưu điểm quan trọng của Martin Exterior AC-Feeder là khả năng hỗ trợ nhiều giao thức điều khiển qua mạng Ethernet.
Thiết bị tương thích với:
-
Martin P3: Giao thức điều khiển và xử lý dữ liệu dành cho hệ thống thiết bị Martin.
-
Art-Net: Giao thức truyền dữ liệu điều khiển ánh sáng trên mạng Ethernet.
-
sACN: Giao thức truyền dữ liệu điều khiển theo tiêu chuẩn ANSI E1.31.
Các tính năng điều khiển:
-
Tự động nhận dạng giao thức.
-
Tương thích Art-Net 1, 2, 3 và 4.
-
Hỗ trợ RDM qua Art-Net.
-
Tuân thủ sACN ANSI E1.31-2016.
-
Tuân thủ RDM ANSI/ESTA E1.20.
-
Hỗ trợ Martin P3 System Controller Software 6.1.0 trở lên.
-
Ethernet 10/100 Mbit/s.
-
Hỗ trợ đường truyền Ethernet fail-safe bypass.
Hệ thống có thể được cấu hình và đánh địa chỉ bằng Martin P3 System Controller hoặc bộ điều khiển tương thích RDM qua Art-Net.
Khả năng điều khiển qua mạng giúp AC-Feeder phù hợp với các dự án chiếu sáng kiến trúc sử dụng nhiều điểm LED để xây dựng hiệu ứng chuyển màu, hoạt ảnh và nội dung trình diễn.
4. Cấu Hình Địa Chỉ, Theo Dõi Trạng Thái Và Cập Nhật Firmware
Ngoài chức năng cấp nguồn, Exterior AC-Feeder còn cung cấp các công cụ hỗ trợ cấu hình và quản lý thiết bị trong quá trình vận hành.
Cấu hình và đánh địa chỉ
-
Thiết lập thông số qua Martin P3.
-
Đánh địa chỉ bằng bộ điều khiển RDM qua Art-Net.
-
Tự phát hiện giao thức mạng.
-
Hỗ trợ tích hợp với hệ thống điều khiển tập trung.
Giám sát trạng thái
-
Phản hồi trạng thái thiết bị thông qua RDM over Art-Net.
-
Phản hồi trạng thái thông qua Martin P3.
-

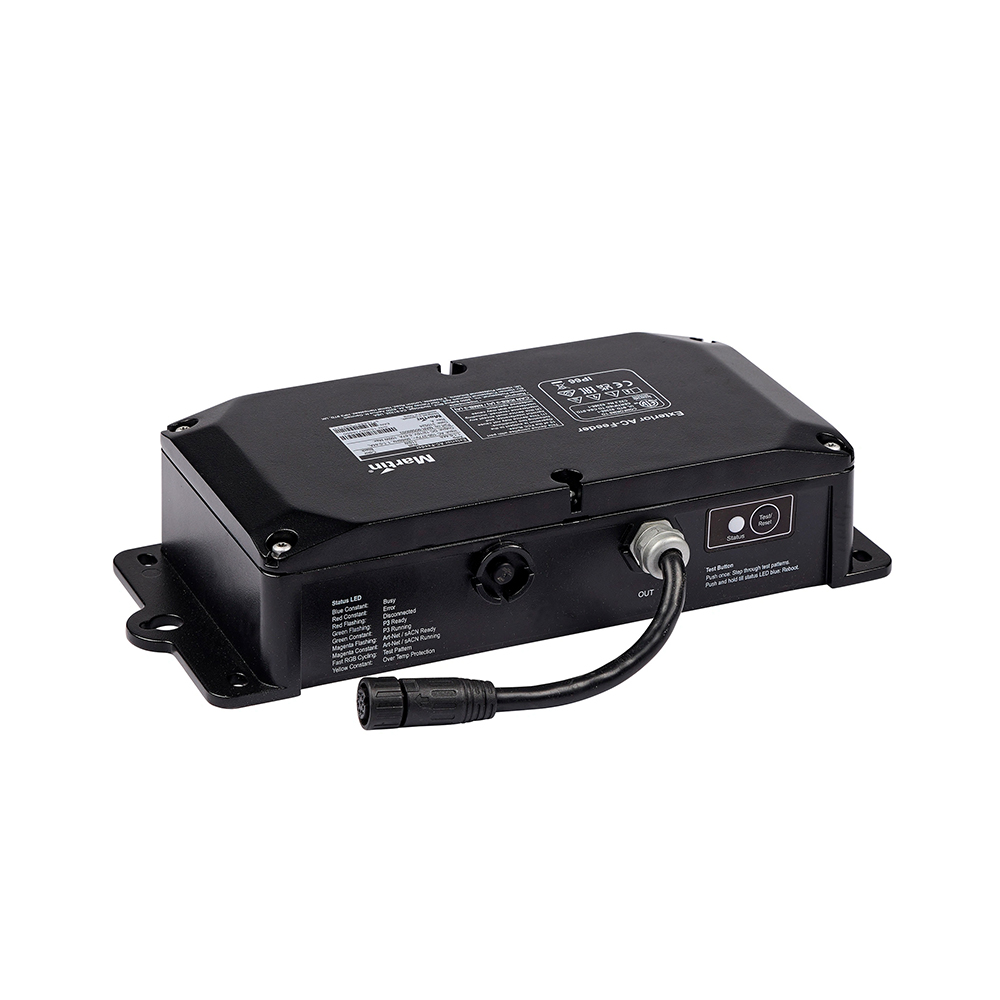

Đèn LED trạng thái nhiều màu trên thiết bị.
-
Nút bấm để kích hoạt các mẫu thử nội bộ.
-
Hỗ trợ thao tác đặt lại thiết bị.
Cập nhật phần mềm
-
Cập nhật firmware qua Ethernet.
-
Sử dụng Martin Companion.
-
Hoặc cập nhật từ P3 System Controller.
Các tính năng này giúp kỹ thuật viên kiểm tra hệ thống và xử lý sự cố thuận tiện hơn, đặc biệt với những công trình có nhiều chuỗi Exterior Dot Pro được lắp đặt trên diện tích lớn.
Đây là thiết bị cấp nguồn và giao tiếp điều khiển, không phải bộ điều khiển nội dung P3 độc lập. Để phát video hoặc tổ chức các kịch bản trình diễn phức tạp, hệ thống vẫn cần nguồn dữ liệu và bộ điều khiển phù hợp.
5. Chuẩn Chống Nước IP66 – Chống Va Đập IK08 Và Chống Ăn Mòn C5 High
Martin Exterior AC-Feeder được phát triển cho các hệ thống chiếu sáng ngoài trời cần độ bền cao và khả năng chống chịu thời tiết.
Kết cấu bảo vệ:
-
Chuẩn IP66 chống bụi và tia nước mạnh.
-
Chống va đập IK08.
-
Chống ăn mòn C5 High theo ISO 12944-6.
-
Vỏ bằng nhôm.
-
Bề mặt xử lý anod hóa kết hợp sơn tĩnh điện.
-
Màu vỏ đen.
-
Làm mát bằng đối lưu tự nhiên.
Khả năng chống rung theo công bố:
-
1,0g Sinusoidal – IEC 60068-2-6.
-
0,7g RMS Random – IEC 60068-2-64.
-
3,0g – ANSI C136-31.
Điều kiện nhiệt độ môi trường:
-
Nhiệt độ môi trường tối thiểu: -30°C.
-
Nhiệt độ môi trường tối đa: +55°C.
-
Tích hợp bảo vệ nhiệt bằng điều chỉnh công suất tự động.
Thiết kế vỏ nhôm và hệ thống bảo vệ ngoài trời giúp thiết bị phù hợp lắp đặt trên các kết cấu công trình, khu vực mặt tiền hoặc hệ thống giàn kỹ thuật.
Để duy trì cấp bảo vệ IP66, các đầu siết cáp, nắp hộp và đường dây phải được lắp đặt, làm kín đúng hướng dẫn của nhà sản xuất.
6. Hệ Thống Kết Nối Linh Hoạt – Lắp Đặt Bề Mặt Hoặc Trên Giàn Truss
Martin Exterior AC-Feeder được trang bị các đường cáp đầu vào và đầu ra nhằm hỗ trợ triển khai hệ thống cấp nguồn, mạng Ethernet và chuỗi Exterior Dot Pro.

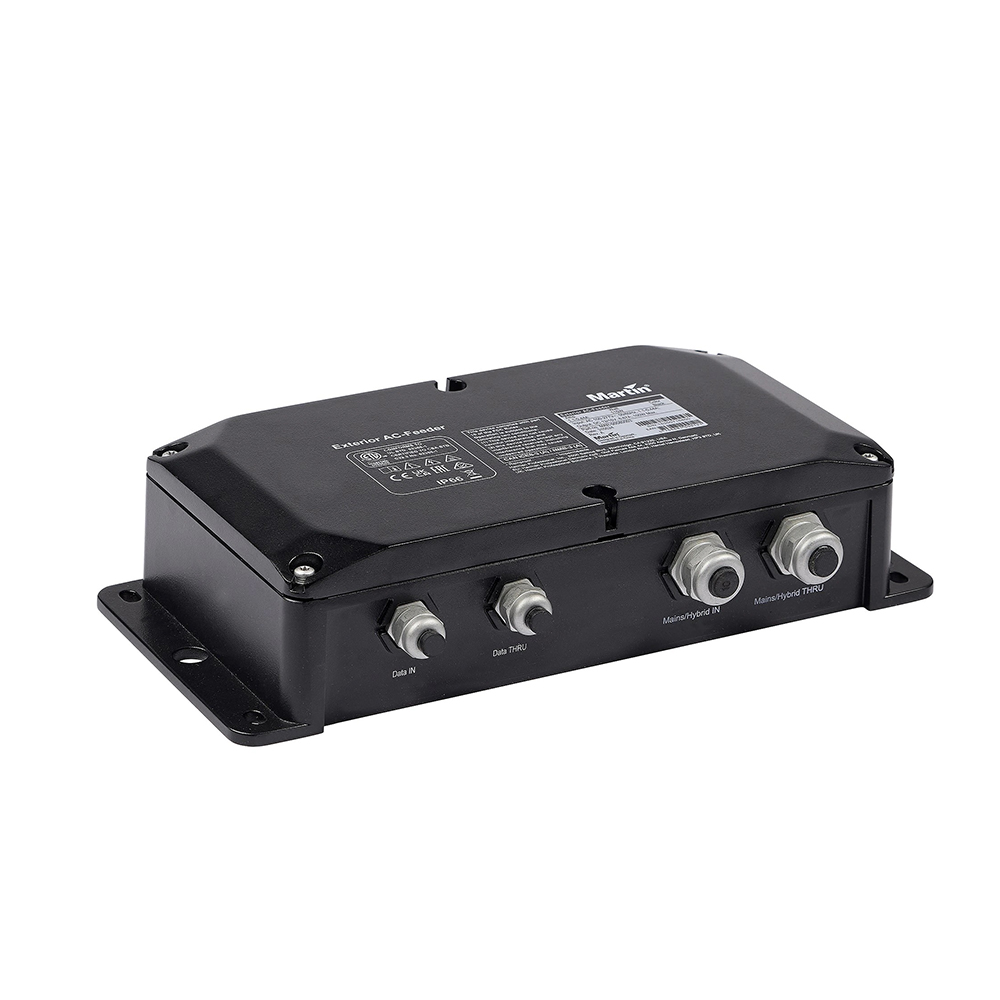

Các cổng và đường kết nối:
-
Đầu vào nguồn hoặc nguồn kết hợp dữ liệu: M20.
-
Đường nguồn xuyên tiếp hoặc nguồn kết hợp dữ liệu: M20.
-
Đầu vào Ethernet: M12.
-
Đường Ethernet xuyên tiếp: M12.
-

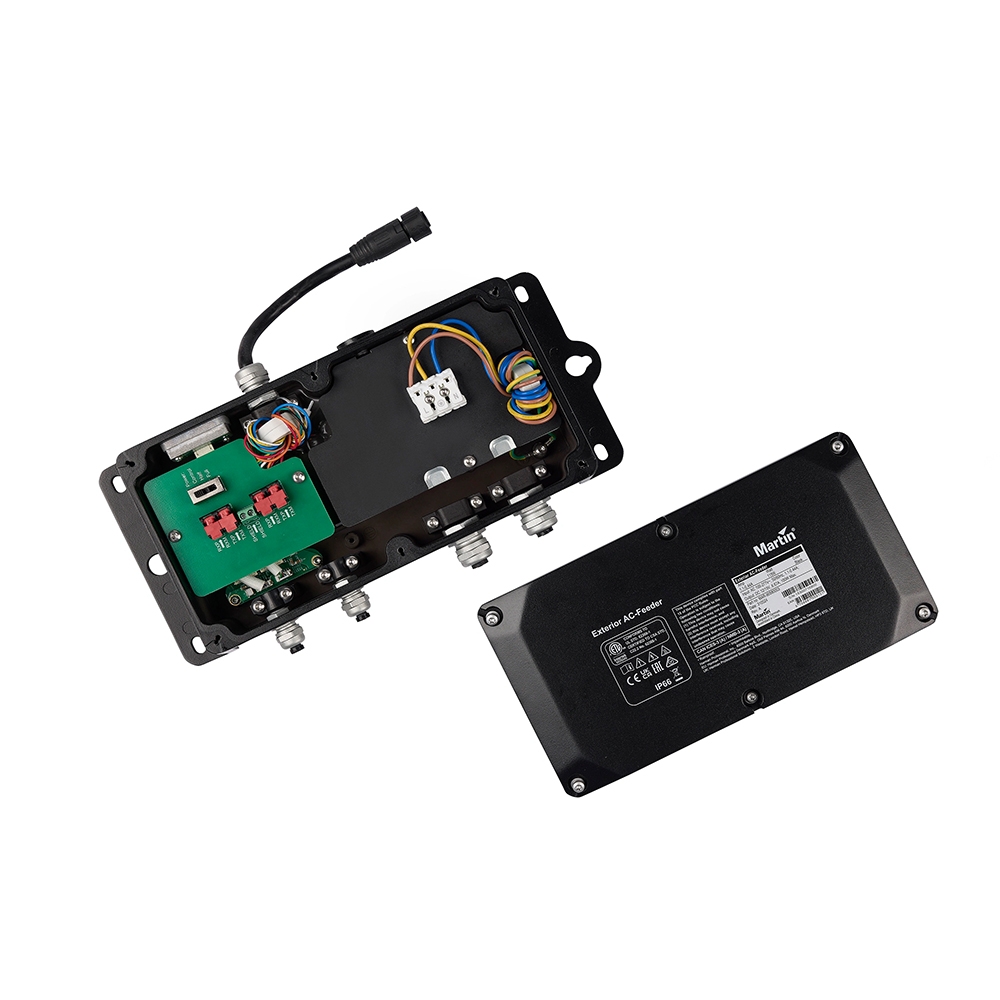

Cầu đấu bên trong dành cho nguồn điện và Ethernet.
-
Cáp đầu ra có đầu nối chuyên dụng cho chuỗi Exterior Dot Pro.
-
Đầu nối đầu ra hỗ trợ Hot-plug theo thiết kế hãng.
Kiểu lắp đặt:
-
Lắp trực tiếp lên bề mặt công trình.
-
Sử dụng bốn rãnh gá M6.
-
Lắp trên giàn Truss bằng vị trí gá M12 và kẹp treo tương thích.
-
Hỗ trợ nhiều hướng lắp đặt.
Kích thước thiết bị:
-
Chiều dài: 325 mm, bao gồm tai gá.
-
Chiều rộng: 144 mm.
-
Chiều cao: 69 mm.
-
Trọng lượng: 2,7 kg.
Thiết bị có thiết kế gọn so với các hệ thống tủ nguồn và điều khiển tách rời, thuận tiện bố trí gần khu vực lắp đặt chuỗi LED điểm ảnh.
Mặc dù đầu ra hỗ trợ kết nối nóng, kỹ thuật viên vẫn phải tuân thủ đúng hướng dẫn kết nối và tháo lắp của Martin, đặc biệt đối với các đường dây mang điện lưới AC.
7. Bảng Tổng Hợp Thông Số Kỹ Thuật Martin Exterior AC-Feeder
| Hạng mục | Thông số kỹ thuật |
|---|---|
| Tên sản phẩm | Bộ Cấp Nguồn AC Chống Nước IP66 Exterior Dot-1/4/9 Pro - Martin |
| Mã sản phẩm | Exterior AC-Feeder |
| Thương hiệu | Martin Professional – Martin by HARMAN |
| Xuất xứ | |
| Mã đặt hàng | MAR-90580003 |
| Loại thiết bị | Bộ cấp nguồn và giao tiếp điều khiển đa giao thức |
| Dòng tương thích | Exterior Dot-1/4/9 Pro |
| Điện áp đầu vào | 100–240/277V AC, 50/60Hz |
| Điện áp đầu ra | 15V DC |
| Loại bộ nguồn | Auto-ranging electronic switch-mode |
| Công suất tiêu thụ tối đa | 115W |
| Công suất Idle | 6W |
| Công suất Hibernation | 2,5W |
| Giao thức | Martin P3 / Art-Net / sACN |
| Phát hiện giao thức | Tự động |
| Chuẩn RDM | ANSI/ESTA E1.20 |
| Art-Net | Phiên bản 1, 2, 3, 4 |
| sACN | ANSI E1.31-2016 |
| Yêu cầu phần mềm P3 | P3 System Controller Software 6.1.0 trở lên |
| Ethernet | 10/100 Mbit/s |
| Bảo vệ đường truyền Ethernet | Fail-safe bypass |
| Cài đặt địa chỉ | Martin P3 hoặc RDM qua Art-Net |
| Phản hồi trạng thái | Martin P3 / RDM over Art-Net |
| Cập nhật firmware | Ethernet, Martin Companion hoặc P3 |
| Giao diện trạng thái | LED nhiều màu |
| Nút thao tác | Test và Reset |
| Đầu vào nguồn | M20 cable gland |
| Đường nguồn xuyên tiếp | M20 cable gland |
| Đầu vào Ethernet | M12 cable gland |
| Đường Ethernet xuyên tiếp | M12 cable gland |
| Đấu nối nội bộ | Cầu đấu nguồn và Ethernet |
| Đầu ra | Cáp đầu nối chuyên dụng cho Exterior Dot Pro |
| Khả năng kết nối nóng đầu ra | Có, theo thiết kế hãng |
| Dòng điện tối đa tại 100V | 1,1A |
| Dòng điện tối đa tại 120V | 0,9A |
| Dòng điện tối đa tại 230V | 0,5A |
| Dòng điện tối đa tại 277V | 0,44A |
| Hệ số công suất tại 110–120V | 0,99 |
| Hệ số công suất tại 208–230V | 0,92 |
| Hệ số công suất tại 277V | 0,90 |
| Dòng rò tiếp địa tối đa | 0,5mA |
| Bảo vệ xung điện | 4kV |
| Bảo vệ nhiệt | Giảm công suất tự động |
| Tản nhiệt | Đối lưu tự nhiên |
| Nhiệt độ môi trường | -30°C đến +55°C |
| Tản nhiệt tính toán | 51 BTU/h khi đầy tải |
| Vật liệu vỏ | Nhôm |
| Màu vỏ | Đen |
| Xử lý bề mặt | Anod hóa, sơn tĩnh điện |
| Chuẩn bảo vệ | IP66 |
| Chống va đập | IK08 |
| Chống ăn mòn | C5 High theo ISO 12944-6 |
| Diện tích cản gió EPA | 0,062 m² |
| Lắp đặt bề mặt | Bốn rãnh M6 |
| Lắp đặt Truss | Lỗ M12 |
| Hướng lắp đặt | Linh hoạt |
| Kích thước (D × R × C) | 325 × 144 × 69 mm |
| Trọng lượng | 2,7 kg |
| Tiêu chuẩn an toàn EU | EN 62368-1 |
| Tiêu chuẩn EMC EU | EN 55032, EN 55035, EN 61000-3-2, EN 61000-3-3 |
| Tuân thủ môi trường | RoHS, REACH, WEEE |
| Bao bì | Carton chứng nhận FSC |
| Bảo hành theo hãng | 5 năm |
Bảng Chế Độ Tiêu Thụ Điện
| Chế độ | Công suất tiêu thụ |
|---|---|
| Đầy tải | 115W |
| Idle – Cường độ LED bằng 0 | 6W |
| Hibernation | 2,5W |
Giá trị công suất được công bố tại điện áp danh định và có dung sai đo ±10% theo hãng.
Bảng Thiết Bị Tương Thích
| Sản phẩm Martin | Mã đặt hàng |
|---|---|
| Exterior Dot-1 Pro, chuỗi 100 điểm | MAR-90580000 |
| Exterior Dot-4 Pro, chuỗi 64 điểm | MAR-90580001 |
| Exterior Dot-9 Pro, chuỗi 36 điểm | MAR-90580002 |
| Exterior AC-Feeder | MAR-90580003 |
Số điểm trong bảng là cấu hình chuỗi theo mã hàng được Martin liệt kê, không có nghĩa một AC-Feeder được phép cấp nguồn cho toàn bộ số điểm đó trong mọi cấu hình. Phải tính số điểm trên một tuyến theo hướng dẫn lắp đặt, điện năng và sơ đồ cấp nguồn của hãng.
Phụ Kiện Cáp Hybrid PDE Và Kết Nối
| Phụ kiện | Mã sản phẩm |
|---|---|
| Hybrid PDE–PDE 1m | 91616001 |
| Hybrid PDE–PDE 2,5m | 91616002 |
| Hybrid PDE–PDE 5m | 91616003 |
| Hybrid PDE–PDE 10m | 91616004 |
| Hybrid PDE–PDE 25m | 91616005 |
| Cuộn cáp Power–DMX–Ethernet 100m | 91616006 |
| Đầu nối Hybrid PDE Male | 91611701 |
| Đầu nối Hybrid PDE Female | 91611702 |
| Bộ đuôi cáp PDE | MAR-90580025 |
Thiết Bị Điều Khiển Liên Quan
| Thiết bị | Mã sản phẩm |
|---|---|
| Martin P3-175 System Controller | MAR-90721100 |
| Martin P3-275 System Controller | MAR-90721101 |
| Martin P3-PC System Controller | Phần mềm tải từ Martin |
| Martin Companion | Phần mềm tải từ Martin |
Các thiết bị điều khiển, dây Hybrid PDE và đầu nối được lựa chọn theo cấu hình công trình, không mặc định đi kèm AC-Feeder.
