Thông số kỹ thuật cáp nhôm vặn xoắn hạ thế chuẩn nhất

25/08/2026

null Huỳnh Long

Cáp nhôm vặn xoắn hạ thế là dòng sản phẩm thiết bị điện quan trọng, đóng góp tích cực vào nhiều công trình điện lực và hệ thống chiếu sáng quy mô lớn nhỏ trên toàn quốc. Loại dây cáp này đảm nhiệm nhiệm vụ cốt lõi trong việc truyền tải tín hiệu và phân phối năng lượng giữa các đầu mối thiết bị điện. Hãy cùng khám phá chi tiết các đặc điểm cấu trúc cũng như bảng thông số kỹ thuật chuẩn xác ngay dưới đây.

Tổng Quan Về Cáp Nhôm Vặn Xoắn Hạ Thế

Cáp nhôm vặn xoắn hạ thế được chế tạo từ nguyên liệu nhôm có độ tinh khiết cao lên đến 99,7%, bao gồm phần ruột nhôm bên trong và lớp vỏ cách điện bên ngoài được thiết kế dạng bện tròn ép chặt cấp 2.

Cấu trúc sản phẩm: Gồm phần ruột dẫn làm từ nhôm, ứng dụng cơ chế cách điện XLPE LV - ABC 0,6/1kV với thiết kế từ 2, 3 hoặc 4 lõi, kết hợp các gờ nhận biết pha rõ ràng.
Đặc tính kỹ thuật cơ bản: Cấp điện áp định mức 0,6/1 kV; nhiệt độ làm việc dài hạn cho phép tối đa của ruột dẫn là 80 độ C; chịu được nhiệt độ cực đại của ruột dẫn khi xảy ra ngắn mạch trong thời gian không quá 5 giây.
Ứng dụng thực tế: Sản phẩm chuyên dùng để đi dây điện trên không như treo trên cột, trên tường, hoặc lắp đặt trong ống bảo vệ, trong tường, thang cáp và máng cáp.

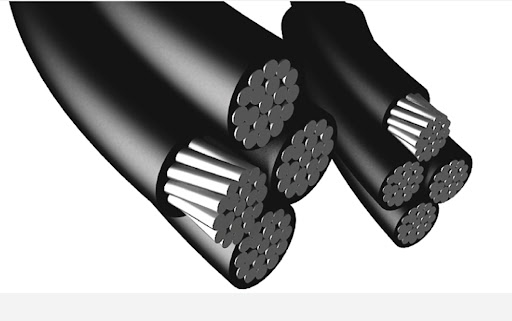

Cáp nhôm vặn xoắn hạ thế

Bảng Thông Số Kỹ Thuật Cáp Nhôm Vặn Xoắn Hạ Thế Trần Phú

Các dòng sản phẩm của Cơ điện Trần Phú được sản xuất theo tiêu chuẩn áp dụng TCVN 6447 - 1998 và AS 3560 - 91. Dưới đây là bảng thông số kỹ thuật chi tiết theo các mức tiết diện:

TT	Đặc tính kỹ thuật	Đơn vị	16	25	35	50	70	95	120	150
1	Số lượng lõi//No. of care	Lõi	2/3/4	2/3/4	2/3/4	2/3/4	2/3/4	2/3/4	2/3/4	2/3/4
2	Dạng ruột dẫn//From of conductor	-	Ruột dẫn điện tròn được ép chặt Circular compacted, concentric stranding
3	Số lượng sợi dây nhôm trong một ruột dẫn //No.of wires in conductor	Sợi	7	7	7	7	19	19	19	19
4	Đường kính ruột dẫn //Dia.of conductor (Nhỏ nhất / Lớn nhất)	mm	4,5 / 4,8	5,8 / 6,1	6,8 / 7,2	8,0 / 8,4	9,6 / 10,1	11,3 / 11,9	12,8 / 13,5	14,1 / 14,9
5	Điện trở DC lớn nhất của ruột dẫn ở 20 độ C//Max. DC resistance of conductor at 20°C	$\Omega/\text{Km}$	1,91	1,20	0,868	0,641	0,443	0,320	0,253	0,206
6	Tải kéo đứt nhỏ nhất của ruột dẫn //Min. breaking load of conductor	kN	2,2	3,5	4,9	7,0	9,8	13,3	16,8	21,0
7	Chiều dày trung bình nhỏ nhất của cách điện//Min.average thickness of insulation	mm	1,3	1,3	1,3	1,5	1,5	1,7	1,7	1,7
8	Khối lượng gần đúng của 1 lõi (*)//Approx. weight of 1 core	$\text{Kg}/\text{Km}$	68	98	129	178	239	324	399	494

*(, ): Giá trị tham khảo - Đây là giá trị ước tính nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm và không dùng làm chỉ tiêu đánh giá chất lượng.

3. Kinh Nghiệm Lựa Chọn Cáp Nhôm Vặn Xoắn Chất Lượng

Để chọn mua được các sản phẩm cáp nhôm vặn xoắn đạt chuẩn, đảm bảo an toàn vận hành cho toàn bộ hệ thống điện, bạn cần lưu ý một số điểm quan trọng sau:

Kiểm tra bao bì sản phẩm phải còn nguyên vẹn tem mác, ghi rõ ràng các thông tin về tên sản phẩm, nhà sản xuất, cấu tạo và hướng dẫn sử dụng.
Kiểm tra lớp nhựa cách điện xem có giữ được độ dẻo dai tốt hay không.
Đối chiếu số lượng dây dẫn trong ruột dẫn có khớp hoàn toàn với thông số công bố trên bao bì.
Lựa chọn mua hàng tại các đại lý phân phối chính hãng uy tín để sở hữu sản phẩm chuẩn chất lượng với mức giá cạnh tranh.

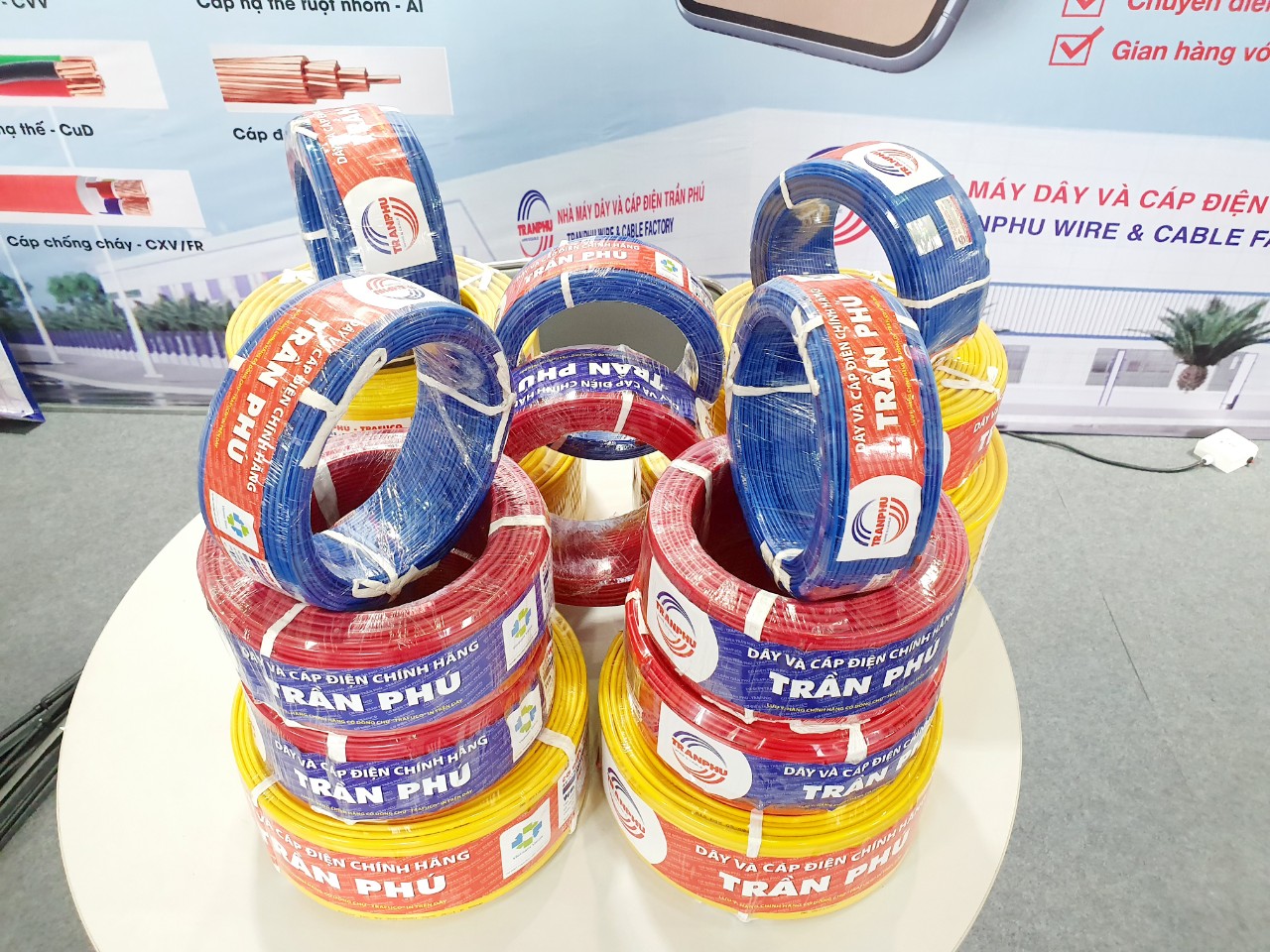

Đa dạng các loại dây và cáp điện Trần Phú để khách hàng lựa chọn
