Quản Lý Thiết Bị Từ Xa (RDM) trong Hệ Thống DMX512

Tổng quan
Remote Device Management (RDM) là một phần mở rộng của giao thức điều khiển DMX512 dành cho thiết bị chiếu sáng sân khấu, được giới thiệu vào năm 2006. DMX512 được phát triển vào cuối những năm 1980 như một giao thức tiêu chuẩn để bàn điều khiển ánh sáng giao tiếp với bộ dimmer, nhưng sau đó đã được sử dụng cho các ứng dụng phức tạp hơn, bao gồm điều khiển đèn thông minh.

Việc bổ sung RDM giải quyết nhiều hạn chế của DMX512, vốn là giao thức một chiều và không hỗ trợ truyền tải dữ liệu phản hồi. RDM sửa đổi tiêu chuẩn DMX512 để bao gồm khả năng giao tiếp hai chiều, đồng thời cung cấp các tùy chọn bổ sung để cấu hình thiết bị qua mạng DMX512. RDM tương thích ngược với các thiết bị DMX512 hiện có và chỉ yêu cầu một số thay đổi nhỏ đối với hệ thống cáp DMX512.

Tiêu chuẩn RDM được phát triển bởi Hiệp hội Dịch vụ và Công nghệ Giải trí (ESTA) và được duy trì theo tiêu chuẩn ANSI E1.20.

Bối cảnh
DMX512 đã trở thành tiêu chuẩn trong việc điều khiển thiết bị chiếu sáng sân khấu, bao gồm cả đèn thông minh, từ giữa những năm 1990. Dựa trên giao thức RS-485 phổ biến trong hệ thống điều khiển công nghiệp, DMX512 là tiêu chuẩn chung đầu tiên cho hệ thống điều khiển ánh sáng sân khấu.

Giao thức DMX512 là một hệ thống một chiều với khả năng báo lỗi hạn chế và không hỗ trợ cấu hình tự động. Một dây cáp duy nhất truyền tải một "vũ trụ" DMX512, bao gồm 512 "địa chỉ", mỗi địa chỉ có thể nhận một giá trị từ 0 đến 255. Trong các ứng dụng ban đầu, bàn điều khiển DMX được kết nối với một dãy bộ dimmer, với mỗi địa chỉ DMX điều khiển mức điện áp của một bộ dimmer từ 0% đến 100%.

Trong các hệ thống phức tạp hơn, mỗi chức năng của một thiết bị ánh sáng thông minh có thể yêu cầu một địa chỉ DMX riêng, với một số thiết bị sử dụng hàng chục địa chỉ. Mỗi thiết bị trong hệ thống DMX được nhận diện dựa trên địa chỉ đầu tiên của nó, tương tự như địa chỉ IP tĩnh. Trong một mạng DMX tiêu chuẩn, mỗi thiết bị phải được cấu hình thủ công với một địa chỉ bắt đầu, và địa chỉ này cũng phải được lập trình trên bàn điều khiển.

Ứng dụng của RDM
RDM có ba chức năng chính:

Nhận diện thiết bị
- Cho phép bàn điều khiển tự động phát hiện tất cả các thiết bị trên mạng DMX, độc lập với địa chỉ DMX của chúng.
- Hỗ trợ xác định xem thiết bị đã được bật nguồn hay chưa.
Cấu hình thiết bị
- Cho phép bàn điều khiển thay đổi địa chỉ và các thông số khác của thiết bị.
- Giúp tiết kiệm thời gian so với việc cấu hình thủ công.
- Thiết bị chiếu sáng thông minh có thể có nhiều chế độ điều khiển và cài đặt khác nhau, có thể được điều chỉnh từ xa bằng RDM.
Báo cáo trạng thái
- Cung cấp thông tin về tình trạng hoạt động của thiết bị, ví dụ như cảnh báo về đèn cháy hoặc lỗi động cơ.

Khả năng tương thích

RDM có thể hoạt động trên cùng một mạng với các thiết bị DMX512 không hỗ trợ RDM.
Các thiết bị DMX512 không hỗ trợ RDM sẽ bỏ qua các lệnh RDM. Tuy nhiên, một số thiết bị có thể bị lỗi khi nhận tín hiệu RDM.

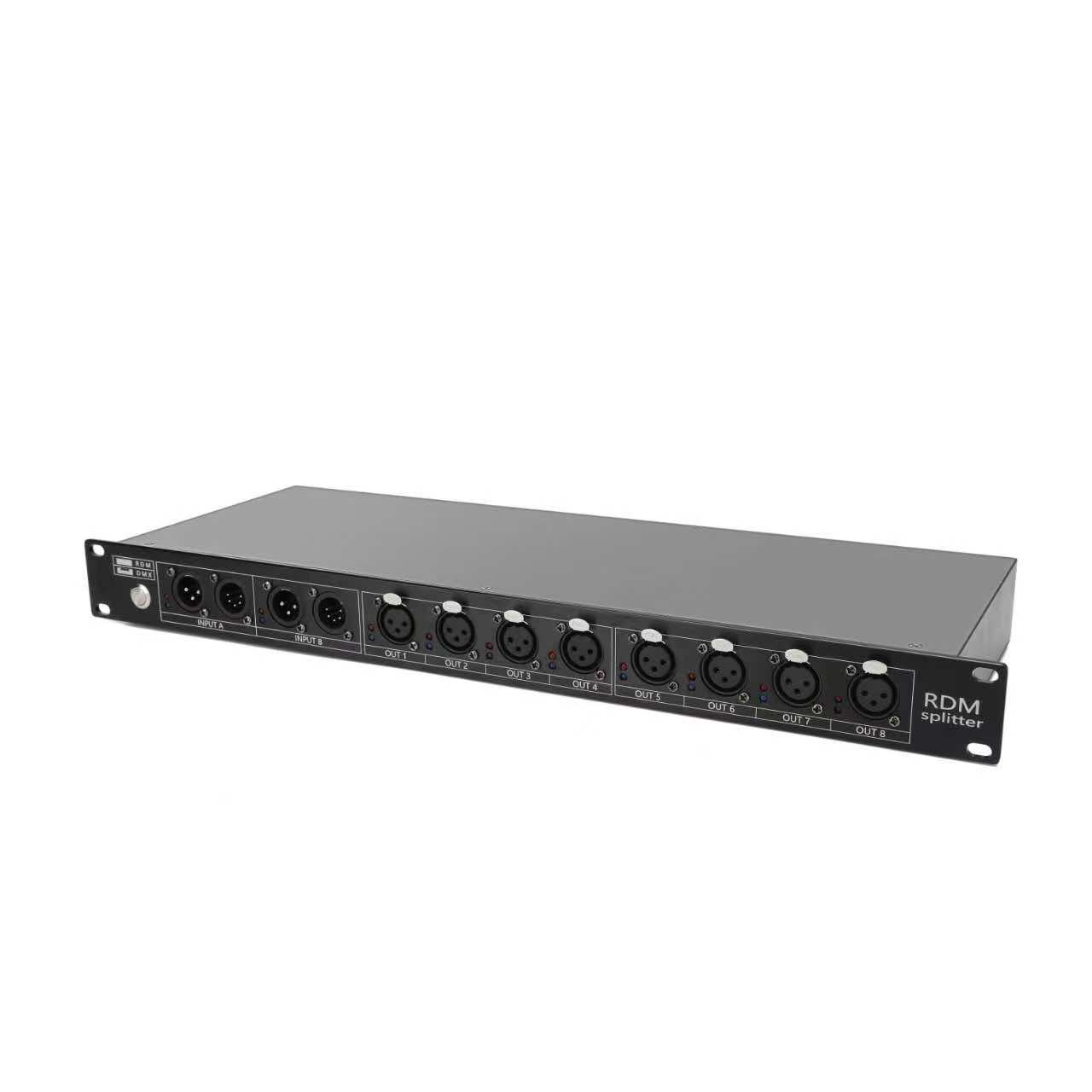

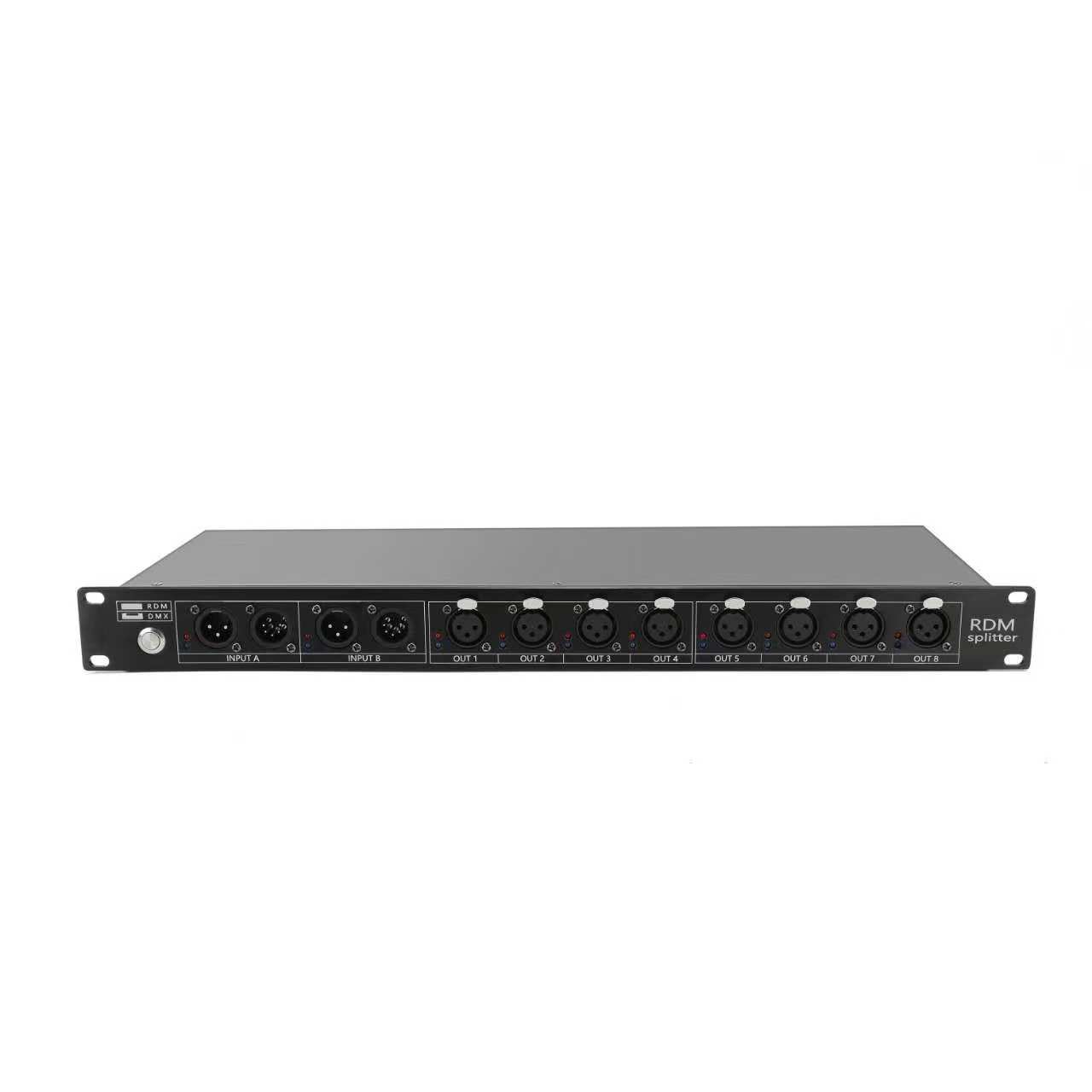

Một số bộ chia DMX (splitter) có chức năng cách ly quang học chỉ cho phép truyền tín hiệu theo một chiều và sẽ lọc bỏ tín hiệu RDM. Cần sử dụng splitter hỗ trợ RDM để đảm bảo hoạt động ổn định.
RDM chỉ hoạt động với tín hiệu DMX512 truyền qua dây cáp xoắn đôi tiêu chuẩn. Các giao thức truyền tín hiệu DMX qua mạng IP, như Streaming ACN hay Art-Net, có phương thức điều khiển từ xa riêng nhưng vẫn tương thích với RDM.

Thông số kỹ thuật của RDM

Lớp vật lý của RDM

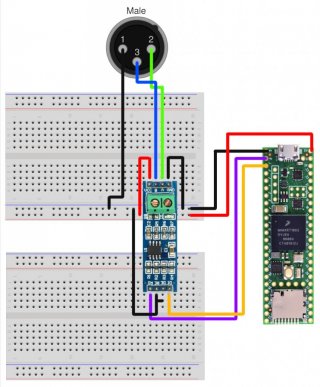

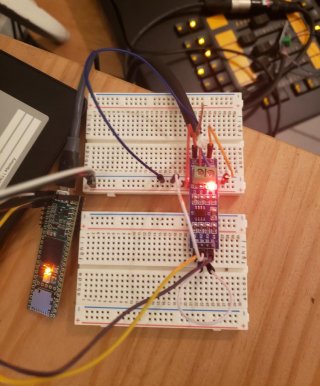

Giao thức RDM và lớp vật lý được thiết kế để tương thích với các thiết bị DMX512 cũ.
Các bộ nhận DMX hiện có có thể sử dụng với bộ điều khiển RDM mà không cần thay đổi hệ thống cáp.

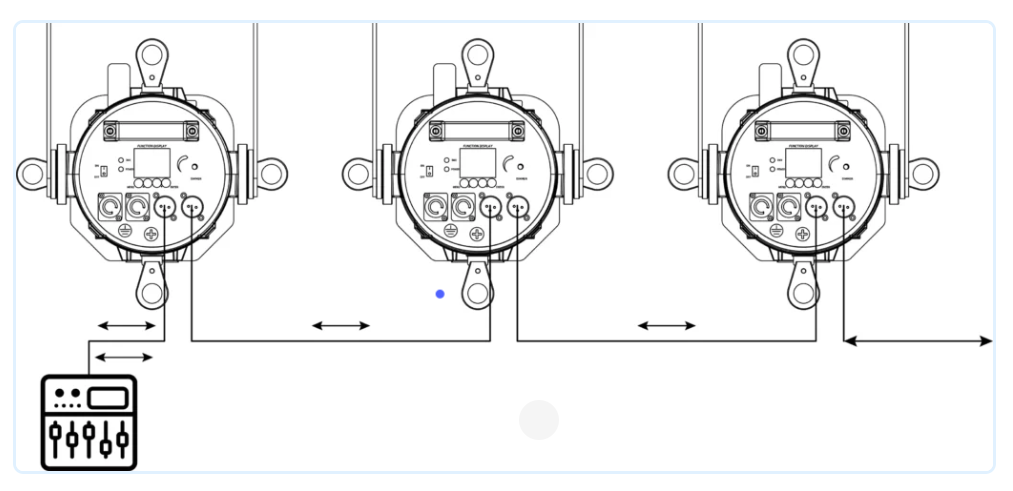

Trong hệ thống RDM, bộ điều khiển được đặt ở một đầu của dây cáp chính, và các thiết bị được kết nối theo dạng chuỗi liên kết (daisy-chain). Các splitter hỗ trợ RDM được sử dụng tương tự như splitter DMX.
Đầu cuối của dây cáp cần được kết thúc bằng điện trở để tránh nhiễu tín hiệu.

Sự khác biệt chính giữa RDM và DMX

1. Đầu ra của bàn điều khiển (console) RDM phải được kết thúc bằng điện trở

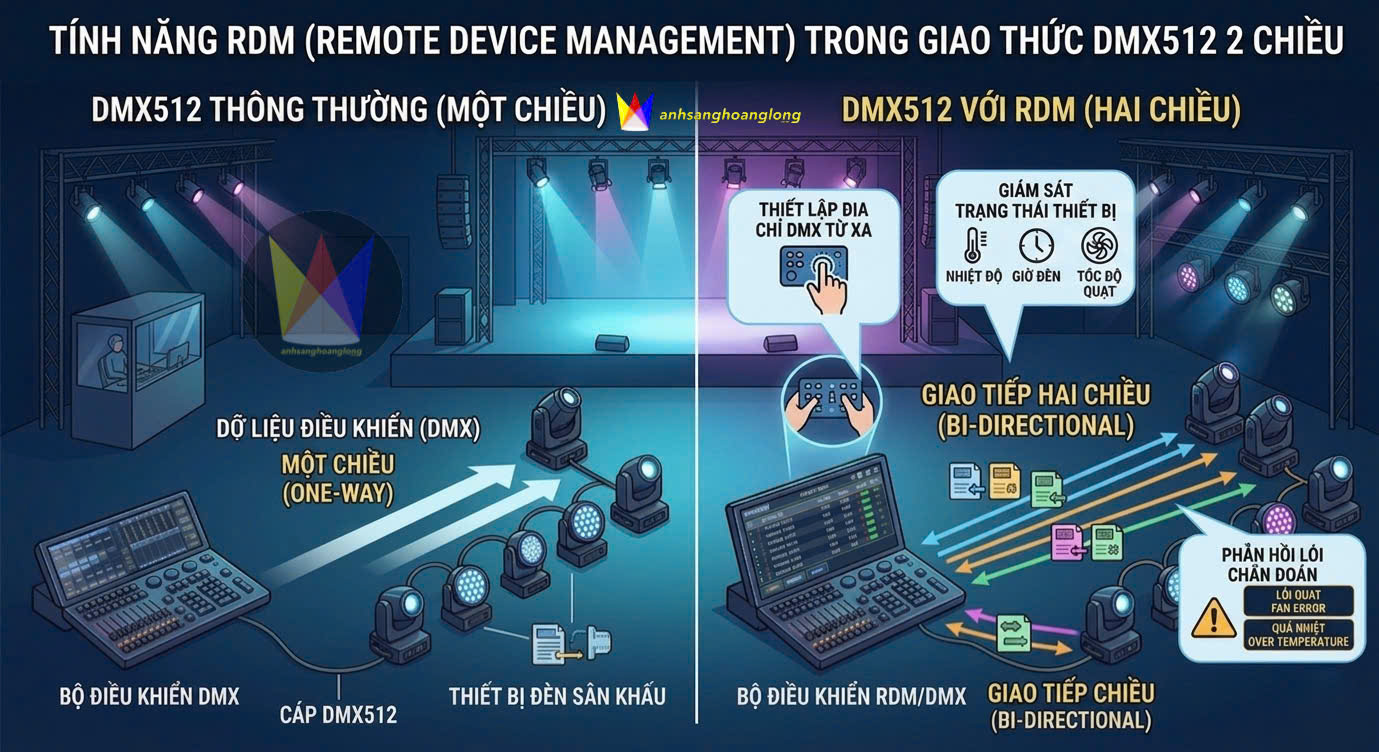

ẢNH MINH HOẠ VỀ THIẾT BỊ RDM 2 CHIỀU

2. Điện trở kết thúc phải cung cấp độ chênh áp tối thiểu 245 mV để giữ tín hiệu ổn định

Giao thức DMX512 yêu cầu dữ liệu luôn được truyền từ bàn điều khiển, nhưng RDM có thể tắt bộ truyền khi không có dữ liệu để tránh xung đột tín hiệu. Để đảm bảo độ chính xác của tín hiệu, mạng cần có cơ chế "định thiên" (biasing) giúp duy trì tín hiệu ổn định.

ẢNH MINH HOẠ VỀ THIẾT BỊ DMX 1 CHIỀU

Giao thức RDM

Các gói dữ liệu RDM được chèn giữa các gói dữ liệu DMX để không gây ảnh hưởng đến các thiết bị DMX512 cũ.

Khung dữ liệu DMX bắt đầu bằng mã 0x00 (Null Start Code)
Khung dữ liệu RDM bắt đầu bằng mã 0xCC để phân biệt với dữ liệu DMX thông thường

DMX512 yêu cầu đầu nối 5-pin XLR, nhưng do nhiều nhà sản xuất đã sử dụng chân 4 và 5 cho các mục đích khác nhau, tất cả giao tiếp RDM được thực hiện trên chân 2 và 3. Điều này có thể gây ra xung đột dữ liệu, nhưng RDM xử lý vấn đề bằng cách đảm bảo rằng chỉ một thiết bị có quyền truyền dữ liệu tại một thời điểm nhất định.

Các chế độ giao tiếp trong RDM:

Khám phá thiết bị (Discovery)
- Bàn điều khiển gửi lệnh khám phá đến tất cả thiết bị và chờ phản hồi.
- Nếu có nhiều thiết bị phản hồi cùng lúc, sẽ xảy ra xung đột dữ liệu. Khi đó, bàn điều khiển thu hẹp phạm vi tìm kiếm để xác định từng thiết bị theo phương pháp tìm kiếm nhị phân.
- Khi một thiết bị được nhận diện, nó sẽ bị "tắt tiếng" (mute) để ngừng phản hồi lệnh khám phá, giúp tìm các thiết bị khác.
Giao tiếp đơn hướng (Unicast Communication)
- Bàn điều khiển gửi lệnh đến một thiết bị cụ thể bằng mã định danh (UID).
- Thiết bị phản hồi trong khoảng thời gian quy định. Nếu không có phản hồi, bàn điều khiển có thể thử lại.
Giao tiếp quảng bá (Broadcast Communication)
- Cho phép gửi lệnh đến tất cả thiết bị hoặc tất cả thiết bị từ một nhà sản xuất cụ thể.
- Do có thể có nhiều thiết bị nhận lệnh cùng lúc, phản hồi bị vô hiệu hóa để tránh xung đột dữ liệu.

Với những cải tiến mà RDM mang lại, hệ thống điều khiển ánh sáng sân khấu trở nên linh hoạt hơn, dễ quản lý và giảm thiểu công việc cấu hình thủ công, đồng thời nâng cao khả năng giám sát và bảo trì thiết bị.
